Hugen версия NanoVNA векторный сетевой анализатор антенна Коротковолновая MF HF VHF трансграничный новый продукт
Вес:
0.05 кг
Продано за 30 дней:
281 шт.
Всего продаж:
489 шт.
Минимальное количество для заказа:
2 шт.
Hugen версия NanoVNA векторный сетевой анализатор антенна Коротковолновая MF HF VHF трансграничный новый продукт
от 2 666.60 ₽ за 1 шт.
-21%
2 666.60 ₽
Доставка по Китаю включена в цену
Оптом
от 2 шт.
2 666.60 ₽
Описание
……………………………………………………………………………………
起初，作为一个HAM, Hugen需要一台便携设备测量滤波器和天线，因此查找资料制作了这款NanoVNA. 这个VNA参考了日本edy555的相关设计,修改了部分电路，增加了电池管理电路，重新设计了PCB。设计了简单实用的PC控制软件，可以通过PC端软件导出Touchstone(snp) 文件用于各种无线电设计和仿真软件。改进了的频率算法，可以利用si5351的奇次谐波扩展支持到900MHz的测量频率，设计了金属屏蔽片，可以减少外部干扰提高测量精度，si5351直接输出的50K-300MHz频段提供优于70dB的动态，扩展的300M-600MHz波段可以提供优于50dB的动态，600M-900M波段优于40dB的动态。
现在已经有个别同学克隆了这款NanoVNA，但那些产品是对Hugen版VNA早期版本的简单抄板，甚至屏蔽罩也省略了，硬件上有欠缺，会造成严重的性能下降。大家可购买测试比较，本店支持七天无理由退换货。

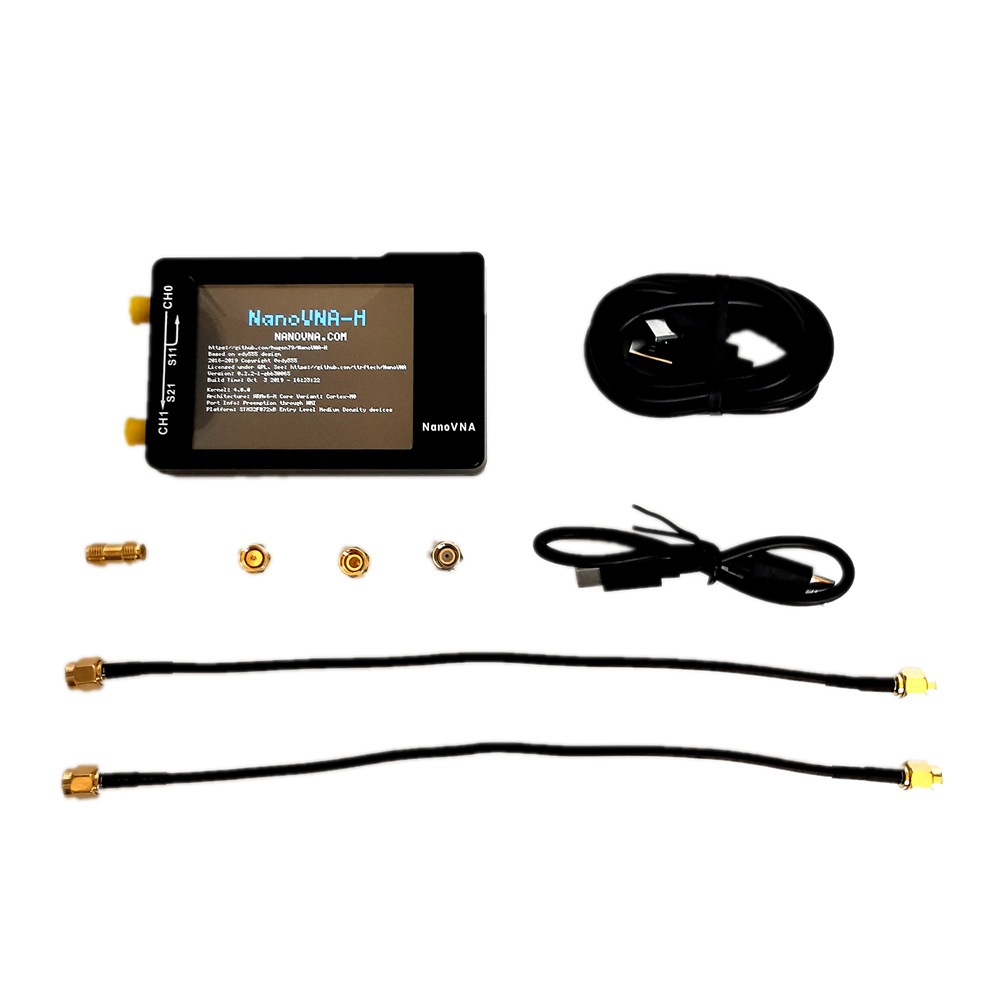

【 选择我们的NanoVNA 】
……………………………………………………………………………………
1. NanoVNA主机*1 (含2.8英寸触摸屏，650mAh电池)
2. 20cm SMA公对公 RG174射频电缆 *2
3. SMA母对母连接器 *1
4. SMA简易校准件套SHORT *1
5. SMA简易校准件套OPEN *1
6. SMA简易校准件套LOAD *1
7. USB Type-C数据线 *1
8. Type-c to Type-c *1 支持与大部分安卓手机连接
● PCB: 54mm x 85.5mm x 11mm (不含连接器、开关)
● 测量频率: 50KHz ~ 1.5GHz
● 射频输出:-13dbm (最大 -9dbm)
● 频率精度:<2ppm
● 频率稳定性:<0.5ppm
● 测量范围: ● 测量范围: 70dB(50kHz-300 MHz),(50dB (300M-900MHz), 40dB (900M-1500MHz));
● 端口 SWR: < 1.1
● 显示: 2.8寸 TFT （320 x240）
● USB 接口: USB type-C 通信模式：CDC (串行)
● 电源: USB 5V 120mA，内置650mAh电池，最大充电电流1A, 可连续使用4小时以上
● 校准点数量: 101 (固定)
● 扫描点数量: 101 (固定)
● 显示跟踪: 4, 标记: 4, 设置保存: 5
测量S参数，电压驻波比，相位，延迟，史密斯圆图……;
电脑软件支持控制和实时显示，可以导出Touchstone(snp)文件用于各种无线电设计和仿真软件
作为一款测量设备，精度自然很重要，本机附送简易校准件，与商业矢量网络分析一样使用前只要经过正确的校准即可以获得不错的精度。发货前会对双端口进行校准，如果您改变测量条件（如通过延长线测量，从较窄的校准带宽切换至更宽的测量带宽），则需要重新校准，校准后保存成设置0可以在下次开机时直接使用，也可以保存到另外4个保存项需要使用的时候通过recall调用。下图是同等测试条件下，使用NanoVNA和Agilent E5062A测量一个V段双工器的对比数据：
分享的操作说明及PC端控制软件可自行下载:
https://share.weiyun.com/5HFmWGl
或 https://pan.baidu.com/s/1SXz5BsYJiAF-eUpFG_2l-g 提取码: kixh
或https://drive.google.com/open?id=1-JViWLBOIzaHTdwdONX2RP8S4EgWxoND
【 关于售后 】
——————————————————
Характеристики
Происхождение:
Чжэцзян
Импортировано ли оно?:
Нет
Номер заказа:
NanoVNA-H
Обработка и настройка:
Нет
Номер товара:
NanoVNA-H
Бренд:
Zeenko
модель:
NanoVNA-H
Диапазон измерения:
50KHz ~ 900MHz
Точность измерения:
2ppm
Напряжение источника питания:
5
размер:
195x125x27（mm）
вес:
0.26
Цель:
Анализ векторной сети
Основная нижняя платформа:
ebay; Амазонка; wish; Алиэкспресс; Независимая станция; LAZADA; другое
Основные регионы продаж:
африканский; Европа; Южная Америка; Юго-Восточная Азия; Северная Америка; Северо-Восточная Азия; Ближний Восток; другое
Есть авторизованные частные бренды.:
Да
Это специальный источник поставок для трансграничного экспорта?:
Да
Технические характеристики:
NanoVNA-H
