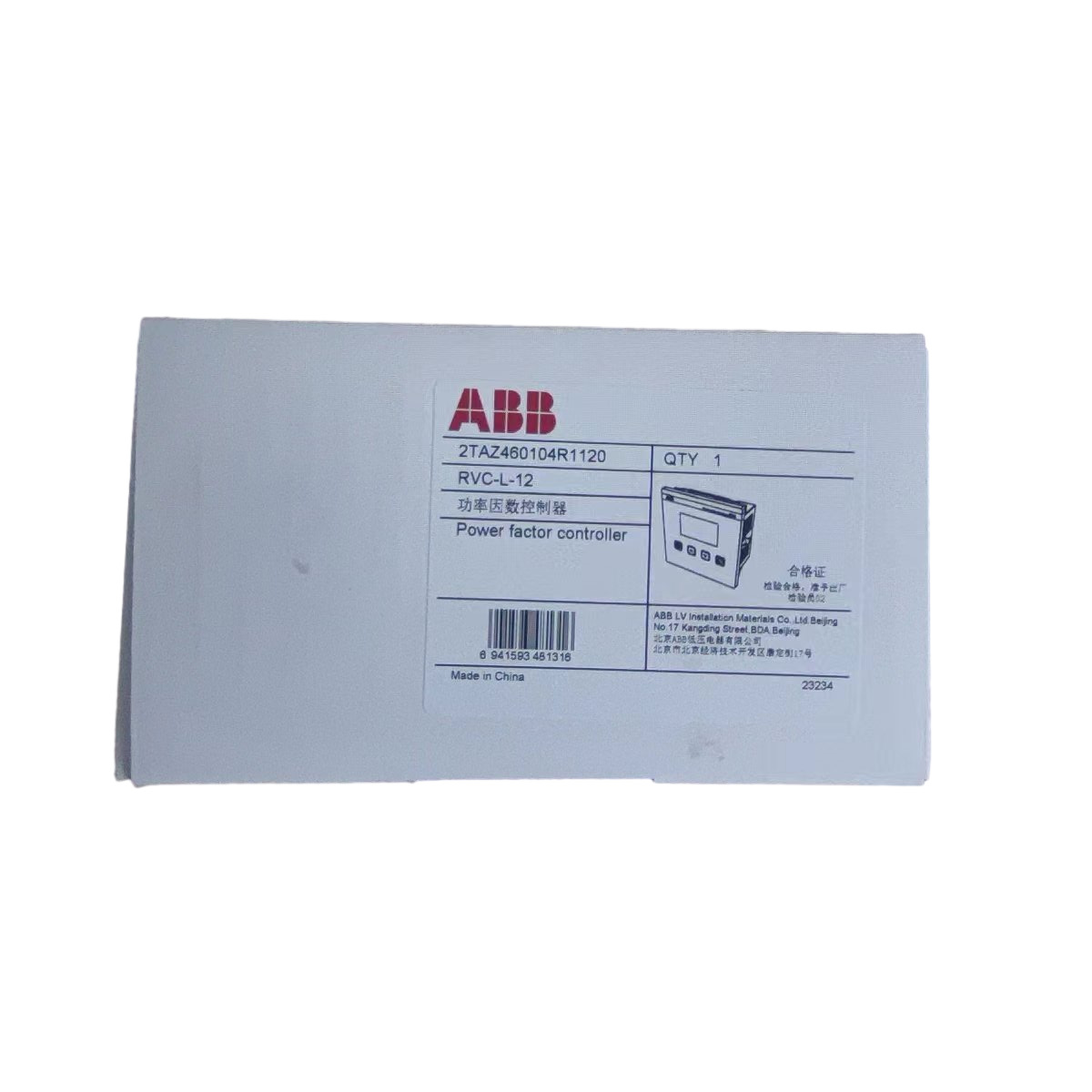

RVC-L-12ABB Контроллер коэффициента мощности 10258118 Компенсация реактивной мощности 2TAZ460104R1120

Описание

产品特点：

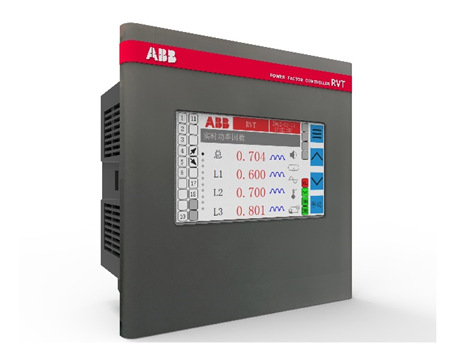

RVT-L功率因数控制器采用触摸屏设计，功能强大，分段18路输出。可评估单相负载（线-线或线-中性线）和负载平衡/不平衡负载环境下的功率因数RVT不仅可以实现分相补偿和补偿共补，还可以独立测量每相参数并进行能量计算。产品满足各种不同电压制式下的应用。

Ø 应用宽泛

• 测量电压范围100V-750V——适用于220V、400V、480V、690V等所有低压电网制式，且留有充足的电压余量；

• 可设置电压变比——适用于10kV中压补偿需求；

• 补偿控制——满足总体混合补和单相分补的需求；

Ø 接口丰富

• 扩展至18路继电器输出，可任意配置为共补或单相分补输出；

• 两路数字量输入接口；

• 两路继电器输出，设置为报警输出及风扇控制；

• 自带Modbus RS485通讯接口，可灵活接入监控后台和云平台；

Ø 功能丰富，调试操作无需

• QVGA彩色触摸屏，交互的交互界面，中/英文任选，操作简单；

• 可计算并显示电网和电容器组的参数，如电压、电流、衰减等；

• 保护阈值最小值，能够为电容器组提供过压、欠压、过轻微畸形变变保护；

Ø 标准尺寸，安装方便

• 外形尺寸：148*148*76mm（长*宽*深）

• 安装开孔尺寸：138*138mm（与原RVT完全一致）

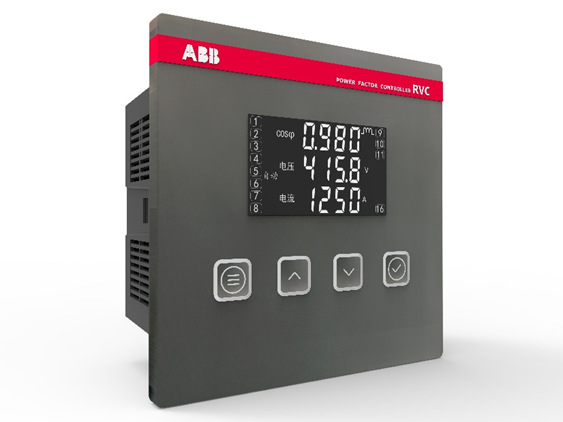

RVC-L电力因数控制器采用液晶屏显示，采用先进的无功趋势均衡算法和输出控制信号，实现对低无功补偿系统的自动控制，升级了通讯接口，设计独特，使用简单，稳定可靠和功能丰富等优点，可灵活地对电容器组进行投切控制。

Ø 可靠投切

• 防止投切震荡——采用数字信号处理器DSP芯片，补偿准确迅速；

• 高效的投切策略——积分、直投和循环等多种投切模式；

• 延长断路器与接触器的寿命——负载快速变化时控制功率因数cos φ减少开关投切次数，避免不必要的中间反复投切；

Ø 适用性强

• 测量电压范围100V-750V，适用于220V、400V、480V、690V等所有低压电网制式，且留有充足的电压余量；

• 可用于谐波，而不受干扰；

• 工作温度可达55 ℃，适用于电容柜的高温环境；

Ø 调试简单，操作方便

• 具有手动设置和自动设置两种工作模式

• 自动检测智能电容数量和状态

• 配备Modbus RTU RS485通讯接口

Ø 标准尺寸，安装方便

• 外形尺寸：148*148*76mm（长*宽*深）

• 安装开孔尺寸：138*138mm（与原RVC完全一致）

1. 产品应用

广泛评估普遍低压无功补偿需求的场合。
