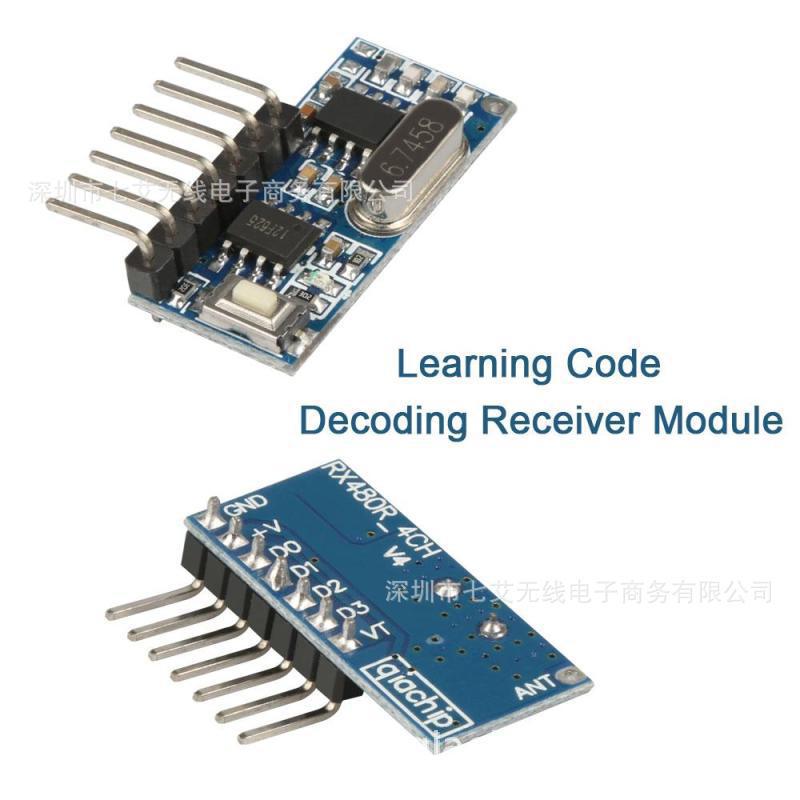

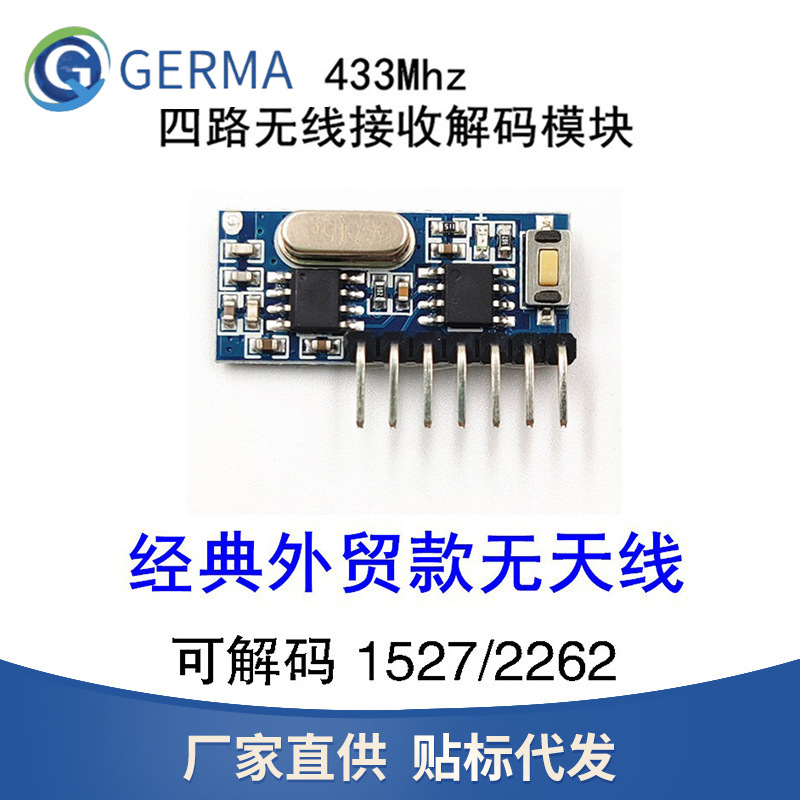

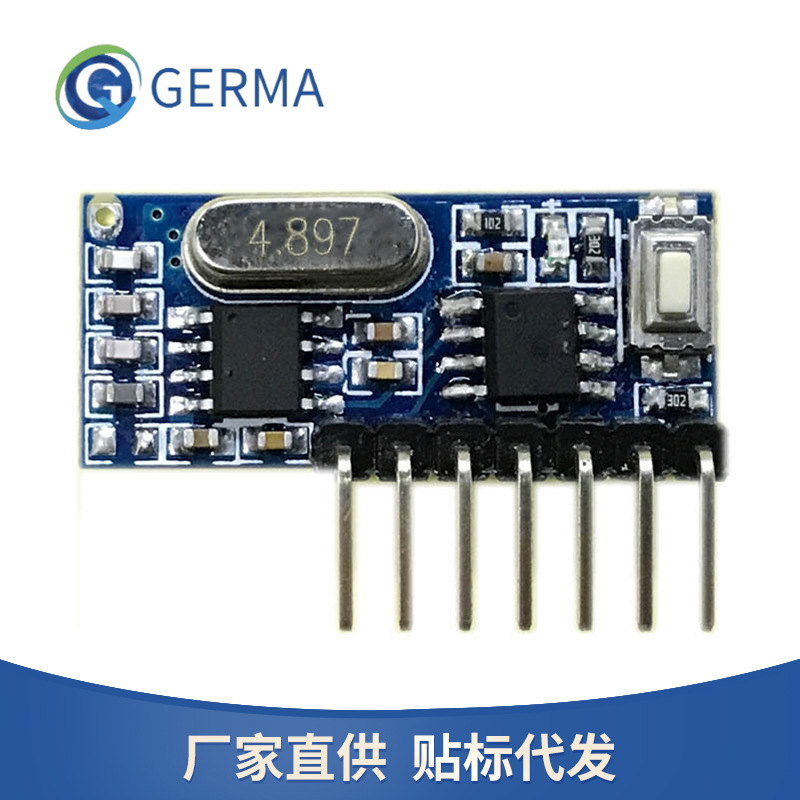

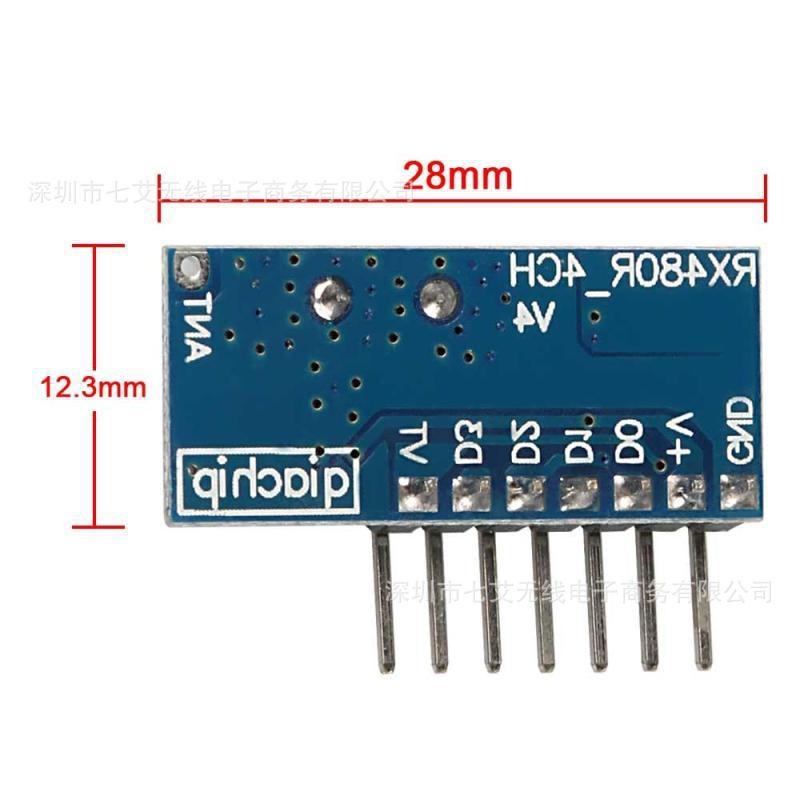

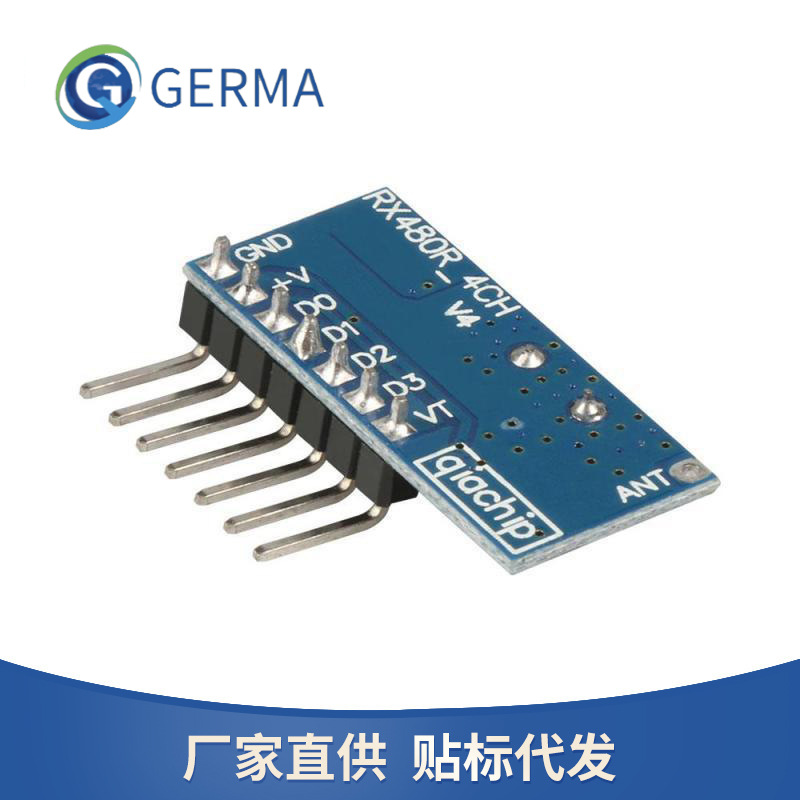

RX480-E 433 МГц Супергетеродинный модуль приемника беспроводного декодирования высокого уровня 4CH выход 1527 22 62

Описание

433MHz超外差无线遥控开关接收模块控制器模块配套遥控器发射

应用范围

遥控开关，接收模块，摩托车，汽车防盗产品，家庭安防产品，电动门，卷帘门，窗户，遥控插座，遥控LED，遥控音响遥控电动门，车库门遥控器，遥控伸缩 门遥控卷门，平移门，遥控开门器，关门器控制系统，遥控窗帘，报警主机，报警器，遥控摩托车遥控电动车，遥控器MP3。

产品特点

1.遥控器采用学习型EV1527编码方式，每个遥控器都有独立地址码，防止串码，互相干扰。

2.接收模块拥有3种功能选择：点动，自锁，互锁。

3.接收模块采用按键选择模式。无需通过焊接，跳线等手工方式进行模式的选择，节约时间人工成本。

4.接收模块包含解码芯片可支持EV1527，PT2262等编码芯片。

产品参数

1. 工作电压：DC3V-5V
2. 工作电流：3mA
3. 灵敏度：-108DBM
4. 速率：MAX 10 KB/S
5. 工作模式：点动、自锁、互锁等7种模式

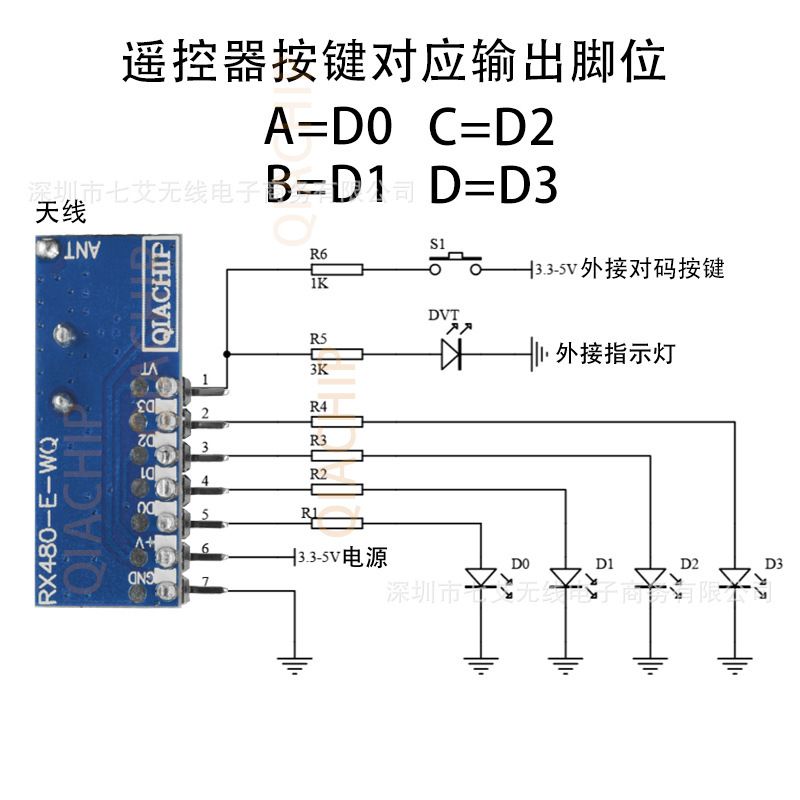

6. 模块输出：4路CMOS电平信号，可对应遥控器“ABCD”4个按键
7. 接收模块可储存遥控器：16个
8. 支持编码芯片型号：EV1527、PT2262、其他定制

操作说明

清码：

按8下学习对码按钮，LED熄灭。LED闪烁8次，清除OK。（同一个遥控器如需更换工作模式，请先清码再学习）

6秒没收到信号，自动退出学习对码模式

学习对码：
步骤一：

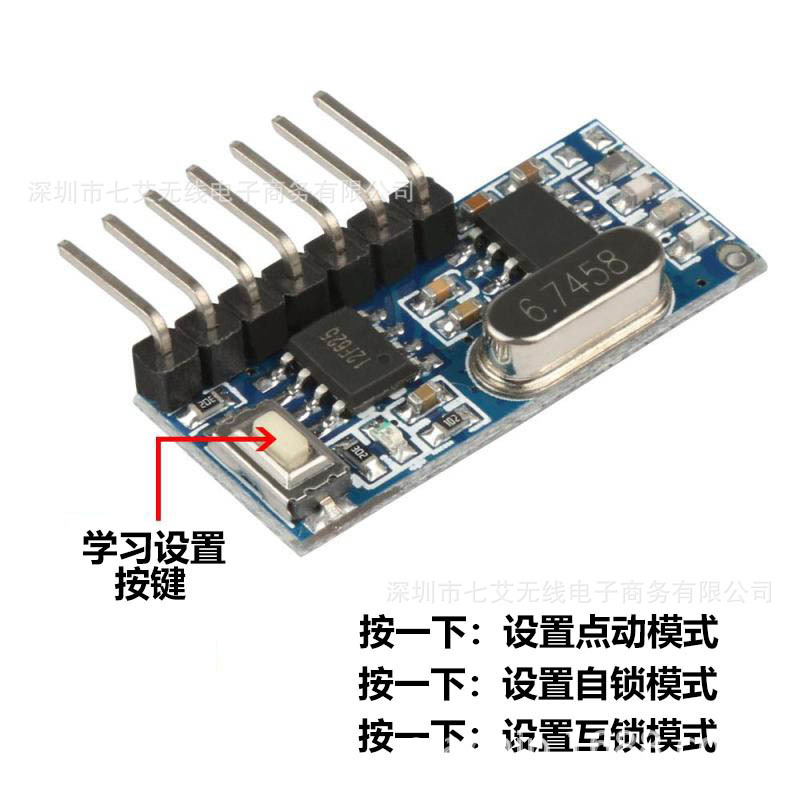

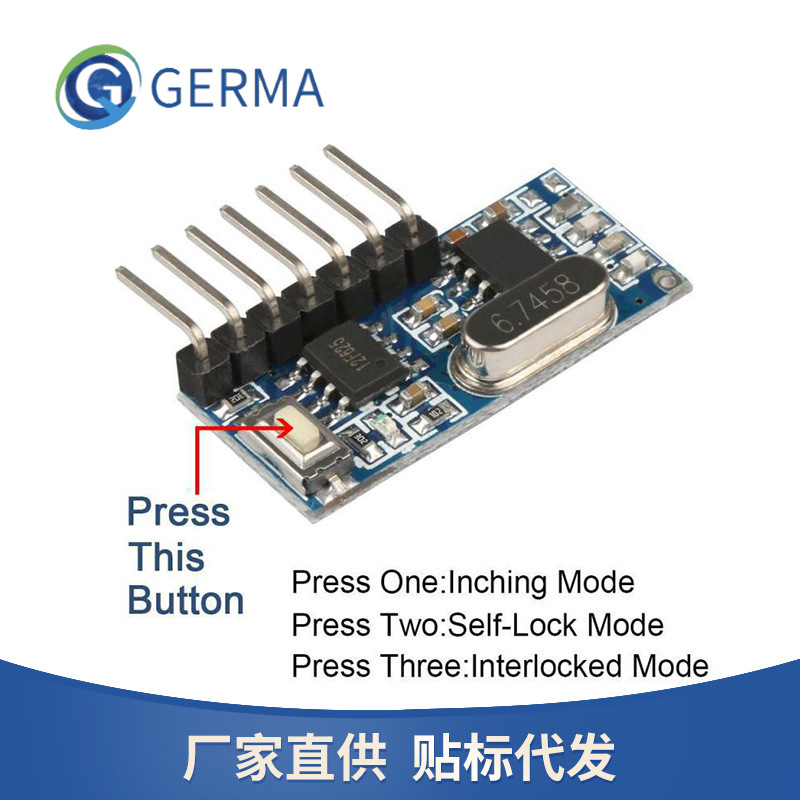

根据所需要的选择工作模式的次数按下解码模块的学习按键，解码模块的LED灯点亮。

点动模式：按1次解码模块学习按键。

自锁模式：按2次解码模块学习按键。

互锁模式：按3次解码模块学习按键。

步骤二：

按下遥控器的任意按键，解码模块接收到信号后，解码模块LED灯闪烁三次，后熄灭，对码成功。（如果进入学习对码模式后，没有遥控信号，10秒后，自动退出学习对码模式。）

工作模式介绍：

1.按1下模块上的学习按钮，遥控器学习后，进入点动模式；
2.按2下模块上的学习按钮，遥控器学习后，进入自锁模式；
3.按3下模块上的学习按钮，遥控器学习后，进入互锁模式；
4.按4下模块上的学习按钮，遥控器学习后，
进入两路自锁+两路点动模式；
5.按5下模块上的学习按钮，遥控器学习后，
进入两路点动+两路互锁模式；
6.按6下模块上的学习按钮，遥控器学习后，
进入两路自锁+两路互锁模式；
7.按7下模块上的学习按钮，遥控器学习后，
进入两路互锁+两路互锁模式；
有关 LED 这个输出信号的用途解释：
当按下遥控器的任何按键时，接收端解码，并正确译码后，LED 会输出一个高电平信号1，当放开遥控器按键后，LED 输出变 0。
即：只有在接收有效，并正确译码才会输出。

注意事项

1、接通电源，任意时候都可以进行清码与对码，当电路在工作的时候进行清码功能，清码成功之后，4路继电器恢复常态。对码功能时LED指示灯点亮后，进入对码状态，学习等待时间大约有16秒，需要在这16秒之内完成对码，16秒过后LED指示灯熄灭，程序自动退出对码状态。

2、初次使用时，务必要进行一次清码，清空出厂测试储存遥控码。对码成功之后有效遥控码LED指示灯会伴随点亮。

3、控制开关可以储存16个遥控器码，如果学习到17个遥控码，程序将自动溢出第一个遥控码失效。以此类推。当遥控码混乱时应该清除后再学习，以免有其它遥控码干扰。

4、使用的遥控器需要编码后学习，因为一般的编码遥控器出厂时都没有编码，拿过来直接学习使用是可以的，但会受其它没有编码的遥控器控制。

5、使用安装时尽量避开干扰源与形成类似屏蔽罩坏境。直接会影响接收灵敏度。

6、切勿不正常使用。不正常使用会降低产品性能与寿命，严重时直接会损坏产品也会给您的安全带来隐患。
