Фотополимерная смола для экспозиции и проявки используется для стекла мобильных телефонов, стекла часов, 3D-стекла автомобилей, а также для экспозиции и проявки методом распыления.

色丽辉3D喷涂曝光显影油墨

《产品规格说明书》

CH-PG系列产品油墨是一款双组份液态感光型喷涂油墨，具有优异感光性及高解析

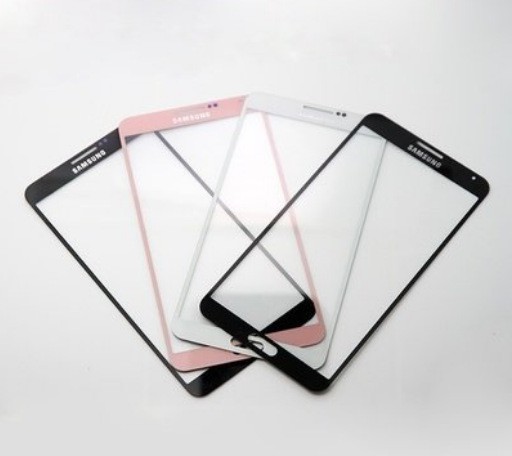

度，有着良好的附着力、优异的物理抗性和化学抗性，墨泽饱满颜色鲜艳，非常适用于3D手机玻璃、3D手表玻璃、3D异形车载玻璃面板的涂层装饰。

一、油墨优点：

1、油墨喷涂性好、喷涂过程稳定、无起泡、橘皮、散油、缩油的现象；

2、墨膜细腻、平整、喷涂后遮盖率好、双层膜厚＜15±2µm、OD值＞5.0；

3、具有优异的抗物理性、抗化学性能、可耐酸碱、耐酒精、耐丙酮测试；

4、表面柔韧性好、密着性高、附着力优异、可耐超声波30min、水煮1H不变色、不掉墨；

二、适用PG系列型号：

白色

CH-PG9012白色、（适用于头次或定位线）

黑色

CH-PG501亮黑CH-PG502 哑黑、（适用于头次亮黑/盖底达因哑黑）

《特殊颜色》

以上为常规颜色，其它颜色需研发定制。

三、工艺流程指导：

《黑色》两曝一显工艺流程:

基材清洗→ 喷涂BM1黑色（膜厚7-9μm）→ 预烘烤（90℃*8-10min）→ 曝 光（1500-2000mJ/cm2）→ 喷涂BM2黑色（膜厚7-9μm）→ 预烘烤（90℃*8-10min）→曝光（1500-2000mJ/cm2）→ 显影→烘烤（全干固化150℃*30min）

四、技术参数指标：

BM1 油墨《CH-PG501亮黑色》

1固化剂配比固化剂添加20-25%

2喷涂膜厚黑色7-9um

3预烘烤（表干）90℃/8-10min

4曝光方式LED非接触式曝光，能量（1500-2000mJ/cm2）LDI激光直写曝光，灯源功率30-36W/cm能量（800-1200mJ/cm2）BM2 油墨CH-PG502 哑黑色》

5曝光级数（21级曝光尺）6-9级喷涂二道黑

1固化剂配比固化剂添加20-25%

2喷涂膜厚黑色7-9um

3预烘烤（表干）90℃/8-10min

4曝光方式LED非接触式曝光，能量（500-2000mJ/cm2）LDI激光直写曝光，灯源功率30-36W/cm能量（800-1200mJ/cm2）

5曝光级数（21级曝光尺）6-9级

6显影0.1-0.2%Na2CO3水溶液，30±2℃，压力1kg/cm2，40-60S

7全干150℃*30min

8静置22-25±3℃静置冷却 10-20min

9注意事项：

油墨完全固化干燥后静置冷却再进行相关性能测试

五、油墨使用参数：

1、前处理：按照生产要求进行白片清洗、等离子AP处理、保证玻璃干净无杂质落尘；

2、开罐后：先将油墨用机械搅拌机进行搅拌，转速800-1200r/min，搅拌10~15min；

3、喷涂前：添加固化剂3~5min，再加入助剂、稀释剂搅拌3~5min即可；

4、油墨配比：固化剂CH-09（比例20-25%），稀释剂CHPG-1016（比例150%）根据粘度需要适量添加；

5、喷涂前过滤：调配完成后，请用300~420目聚酯网纱过滤一遍即可喷涂使用；

6、油墨使用时间：避免油墨沉淀、分层等现象，建议调配好的油墨尽量控制在2-4H内使用效果最佳；

7、喷涂前机台清洗：建议使用酮类溶剂洗网水或我司提供的专用洗枪水清洗机械管道；

8、建议喷涂膜厚：单层膜厚＜7~9±2µ，总膜厚＜14~18±2µ；

9、固化条件：适用烤箱或IR隧道炉表干90±5℃×10±2min、全干150±5℃×30±2min即可完全干燥；

10、玻璃静置冷却：建议成品玻璃静置冷却22±3℃×20~30min后再进行各项信赖性测试评估；

六、信赖性测试数据：（试验数据、仅供参考）

1干百格测试1mm×1mm×100格3M胶带、用力擦拭5秒、45°方向 瞬间拉起 无脱落5B

2水煮百格测试沸水煮1H后、3M胶带测试百格无脱落5B

3达因值测试德国arcotest达因笔划线,、不擦酒精（3-5秒内）≥34

4电阻测试1000V电压、笔尖距离2~3mm11GὪ

5表面硬度三菱铅笔500g×45° 4H

6油墨细度刮板细度计≤5µ

7耐酒精测试用棉签棒沾酒精500g/5cm²力来回擦拭20次无掉色/无露底

8耐丙酮测试用棉签棒沾丙酮500g/5cm²力来回擦拭20次无掉色/无露底

9耐碱性测试NaOH溶液，浓度1%，80℃浸泡5min，百格测试无脱落/百格4B

10耐酸性测试HCI溶液，浓度1%,，常温浸泡12H，百格测试无脱落/百格4B

11耐盐性测试NaCl溶液，浓度1%,，常温浸泡12H，百格测试无脱落/百格4B

12高温高湿测试80℃/95%RH，放置48小时，百格测试无变色/百格5B

13储存条件测试常温22~35℃储存箱密封放置6个月无异常/无结块

以上数据结果为我司实验室测试评估，数据真实有效仅供参考价值。因工艺不同，建议批量生产前先做小量测试。
