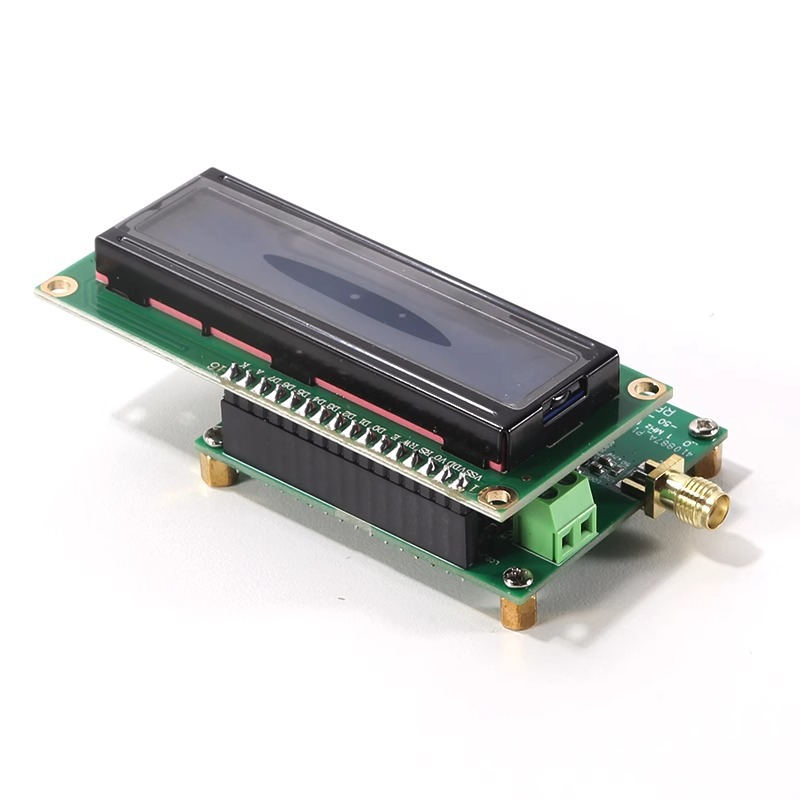

Измеритель мощности RF 1 МГц ~ 10 ГГц-50 ~ 0 дБм может установить значение затухания мощности RF

射频功率表 功率计 1MHz～10GHz -50～0dBm 可设定射频功率衰减值

一、概述：

 HP363是一款射频功率仪表, 该仪表通过按键完成操作，优点：结构简单、使用方便、性能稳定、可靠、灵敏度高和测量速度快等。

二、应用：

● 射频功率测量；

● 仪表校准；

三、技术参数表：

序号  项目           参数         单位       备注

1  测量功率范围     -50～+0 dBm            (外接射频衰减器可扩展到100dBm)

2  测量功率分辨率    0.1 dBm

3  测量频率范围    1～10000MHz

4  测量功率        1nW～1mW

5  工作电压       7～12 VDC

6  工作电流        <50 mA

7  工作温度       -40℃～65℃     摄氏度

8  储存温度       -40℃～65℃     摄氏度

9  尺寸           55*45*10 mm   长X宽X高

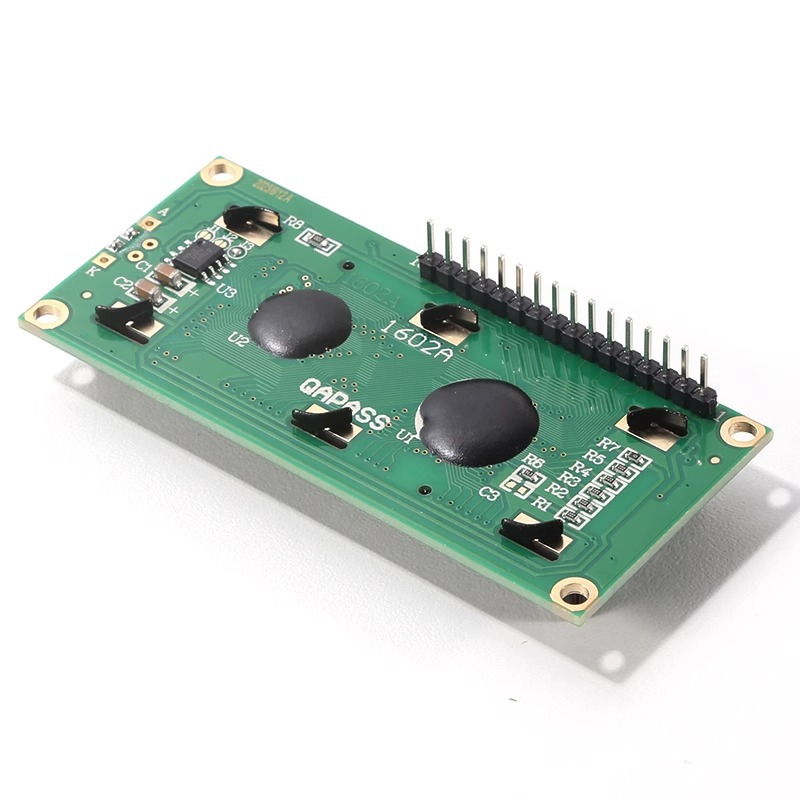

四、介面显示与操作说明：

(1) 单位说明: dBm;

(2) 按键说明:

FUN: 功能键； MODE: 设换介面；SEL: 自加键或自减键；

4.1、显示测量数据

 介面显示字体：

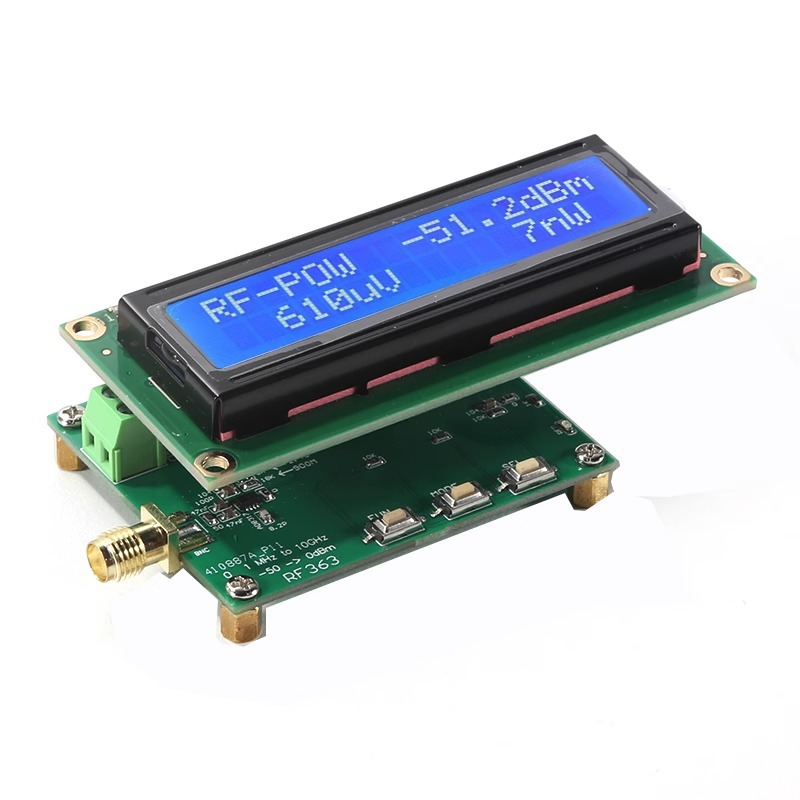

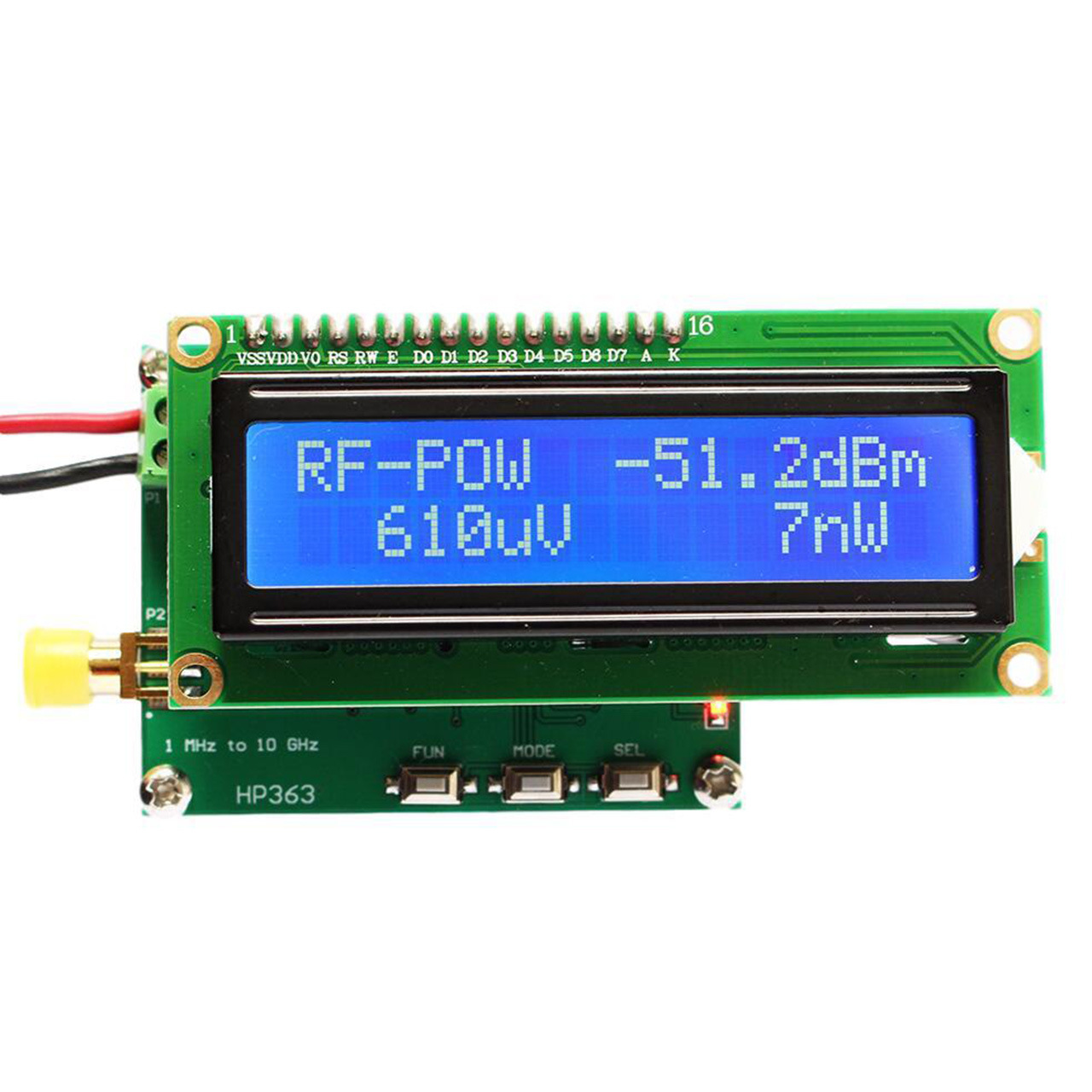

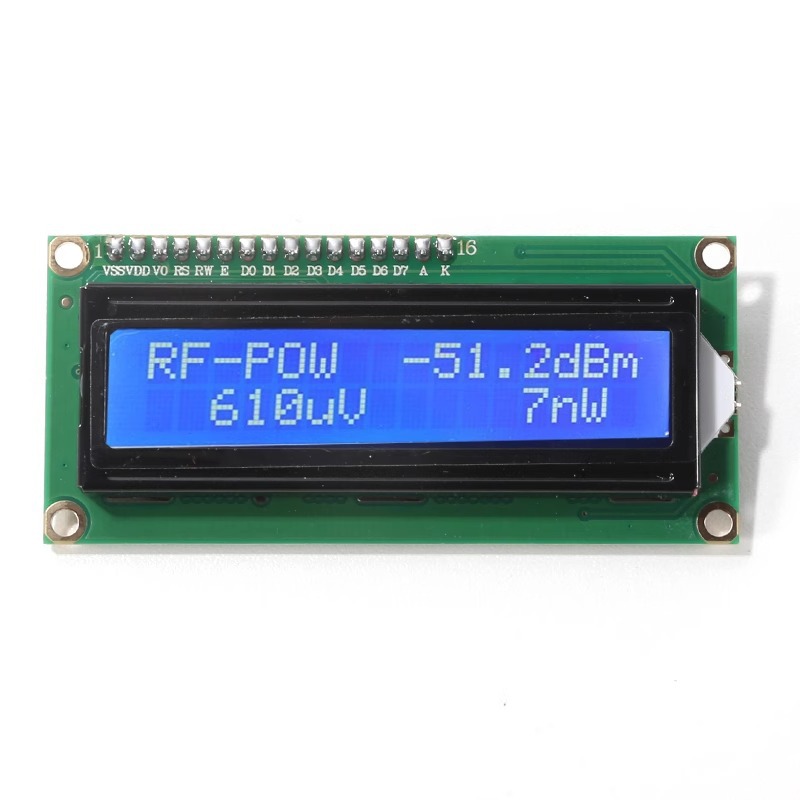

第一行"RF-POW -51.2 dBm "

第二行" 610uV  7nW "

注解:分别显示信号dBm值，输入电压值，输入的功率。

4.2、设定射频功率衰减值

介面显示字体：

第一行"RF Attenuator "

第二行"SUB  000dB "

按键操作：

FUN: 功能键；（选择加减方向） 显示SUB为减，显示ADD为加。（长按FUN键保存设定的dB值）

SEL: 自加键或自减键；

注解：外接不同的射频功率衰减器，设置相应衰减系数就读出正确功率参数。

五、接线

P1接线定义：

序号 符号 含义

1 VDD 模块的电源正极(7V~12V)

2 GND 模块的电源负极

P2接线定义：

序号 符号 含义

1 FX 未使用

2 RF 射频信号输入

3 GND 电源负极

注解:

首先， dB 是一个纯计数单位：对于功率，dB = 10*lg(A/B）。对于电压或电流，dB = 20*lg(A/B)。dB的意义其实再简单不过了，就是把一个很大（后面跟一长串0的）或者很小（前面有一长串0的）的数比较简短地表示出来。如：

X=1000000000000000 （共15个0)

可以表示为：10lgX=150dB

X=0.000000000000001

可以表示为：10lgX=-150 dB

dBm 定义的是 miliwatt(毫瓦特)。0 dBm=1mw；

dBw 定义 watt。0 dBW = 10lg1 W = 10lg1000 mw = 30 dBm。

dB在缺省情况下总是定义功率单位，以 10lg 为计。当然某些情况下可以用信号强度（Amplitude）来描述功和功率，这时候就用 20lg 为计。不管是控制领域还是信号处理领域都是这样。比如有时候大家可以看到 dBmV 的表达。
