[Подлинный Huizhihua] Контроллер компенсации реактивной мощности низкого напряжения JKWAB-16J, статическая компенсация, с 485-проходом

Описание

JKWAB-16J 低压无功补偿控制器，带485通讯，订货请联系张小姐：13825507350

一．概述

1、描述

本说明书旨在指导用户进行JKW无功补偿控制器的安装和操作。在使用该产品之前，请认真阅读本说明书，并予以妥善保管。控制器只有在正确地设置了参数后，才能正确可靠地使用。

安全性

1）该控制器的安装、维护和操作需由具有相关专业知识和技能的人员进行。

2）确保该控制器的工作电压在AC380V±20%、50HZ±10%范围内。

3）不要随意打开控制器的外壳，以防触电。

4）在断开与控制器连接的电流互感器之前，要确定该互感器已进行了短路或并联了另一个足够小阻抗值的负载。

使用条件

1）环境温度：-25℃ 至 +65℃

2）海拨高度：不超过2000M

3）大气条件：空气湿度不超过90%

4）环境条件：介质无导电尘埃

产品选型：

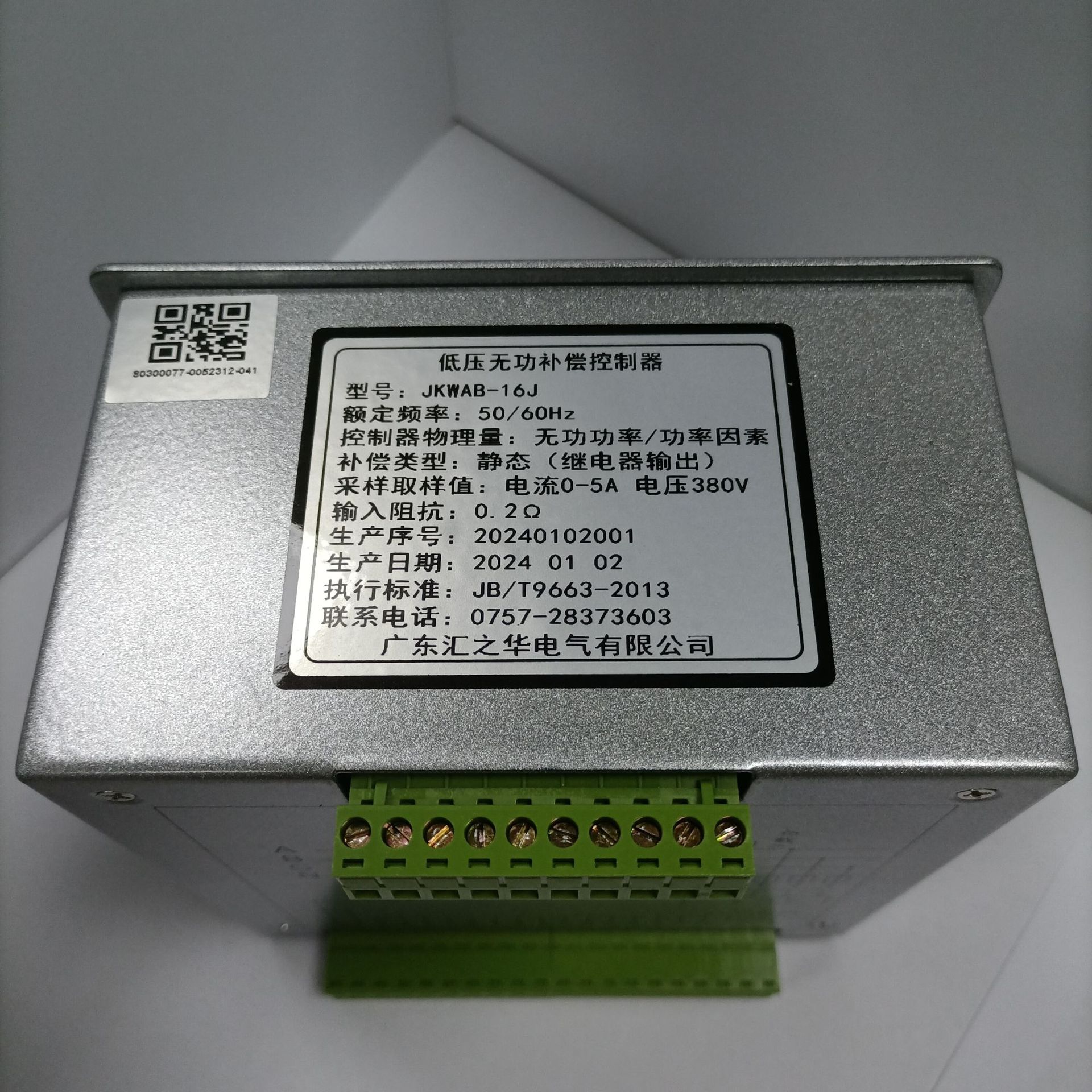

3、技术参数

执行标准：电力工业行业标准《 DL / T 597—1996 》 ，本产品已通过快速瞬变（脉冲群）干扰试验、振动试验、跌落试验、高低温老化试验的检测。

基本参数

工作电压：AC  380V±20％  50Hz ± 10%

取样电压：AC  380V±20％  50Hz ± 10%

取样电流：AC  0~5A

本机功耗：≤12VA

测量灵敏度：100mA

测量精度：电压：0.5级      电流：0.5级     功率因数：0.5级

          有功功率：1.0级    无功功率：1.0级      频率：0.1级

外形尺寸：146´146´80mm       安装开孔尺寸：139´139mm

技术特点

1）控制物理量：无功功率，无补偿呆区，小负荷不产生投切振荡。

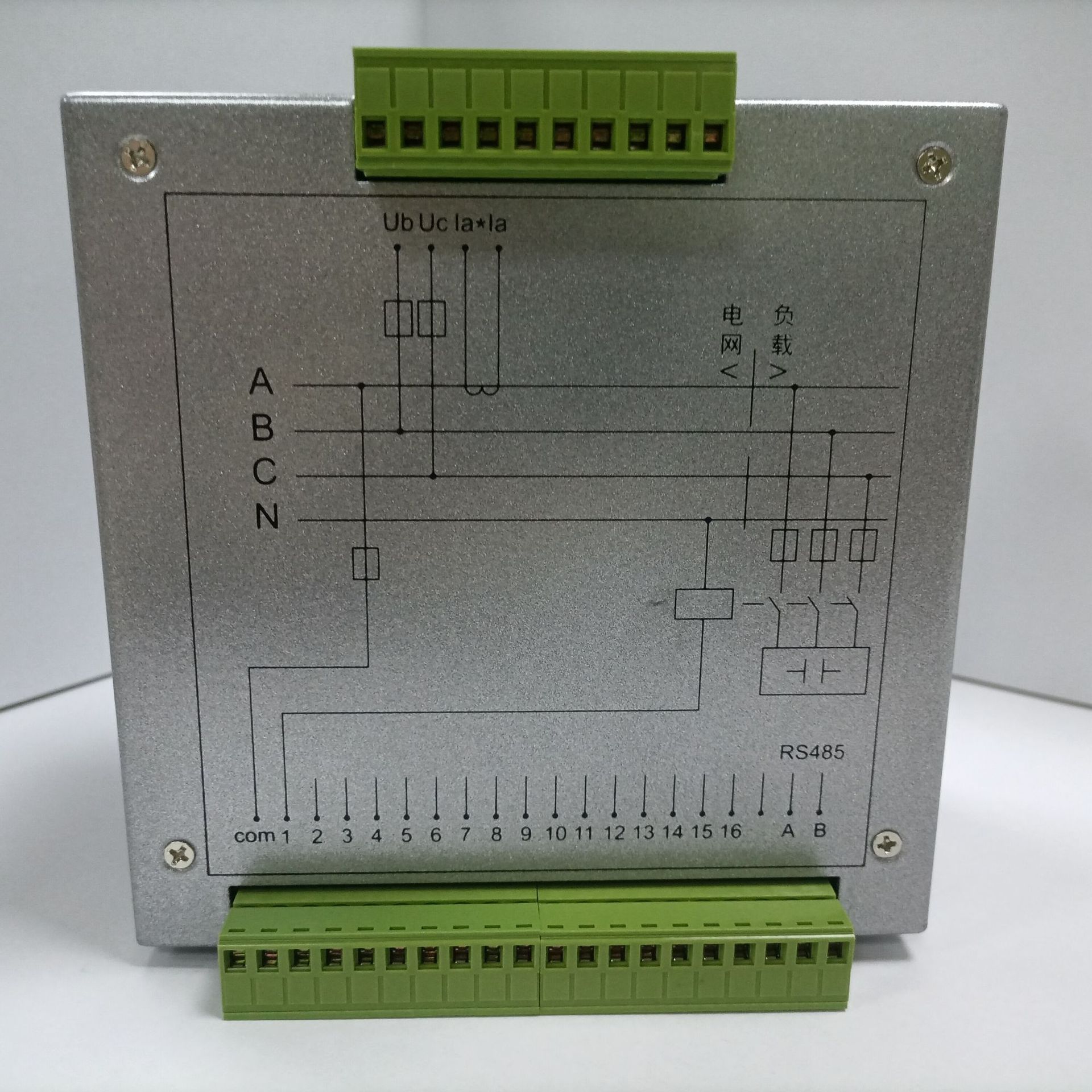

2）自动识别相序功能：当输入B、C相电压和A相电流正确接线后，电流互感器的次级接线端S1和S2可以任意接入而不会影响控制器的正确工作 。

3）编码投切功能：可实现循环投切和多种编码方式。

 特别提示：本产品的控制原理并不只是以功率因数低就进行补偿，而是根据显示的无功功率要大于单组电容器的容量，才会进行补偿！这就是无功功率为控制量的原理，它可以有效避免小负荷投切振荡，避免补偿的呆区，是更为先进的补偿理论。

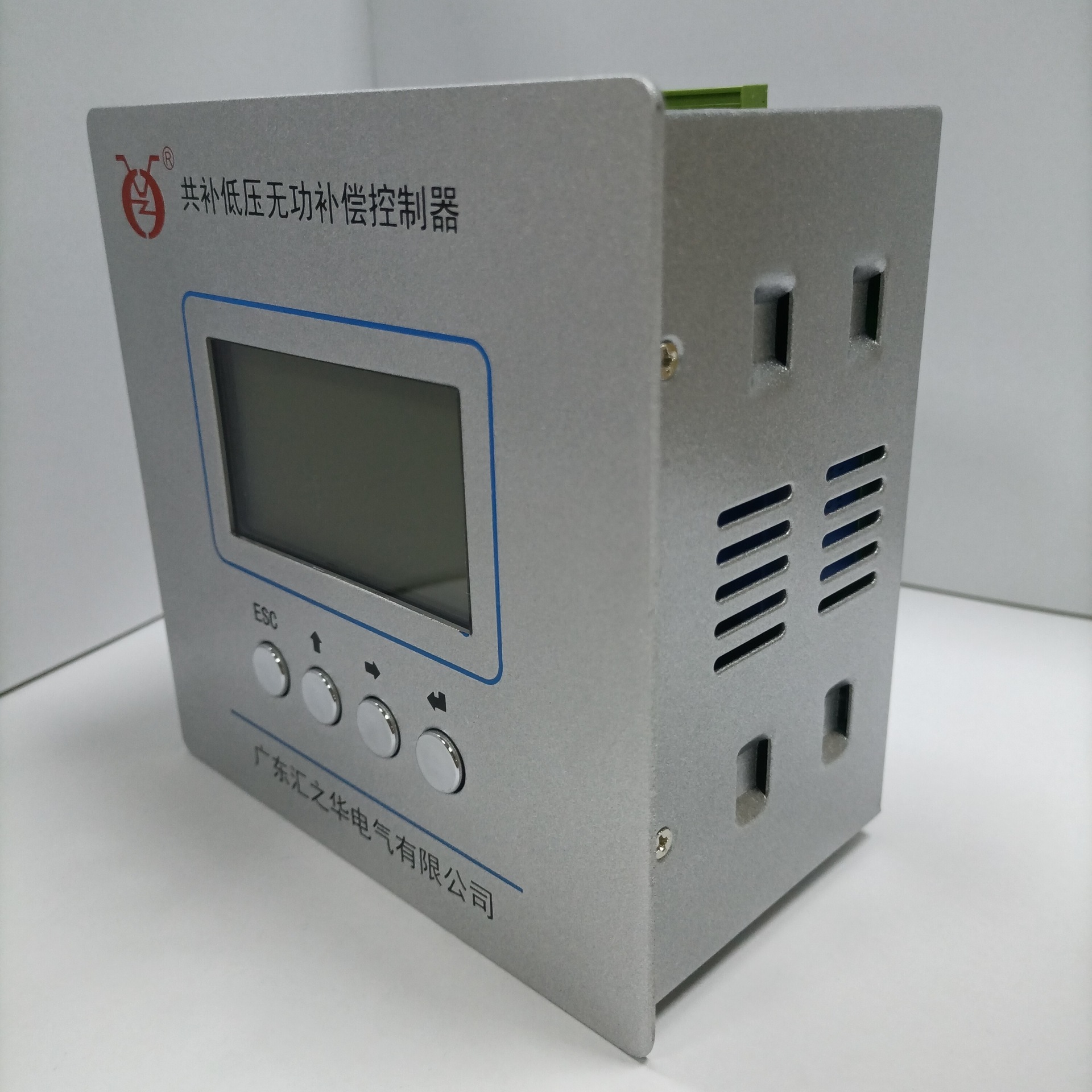

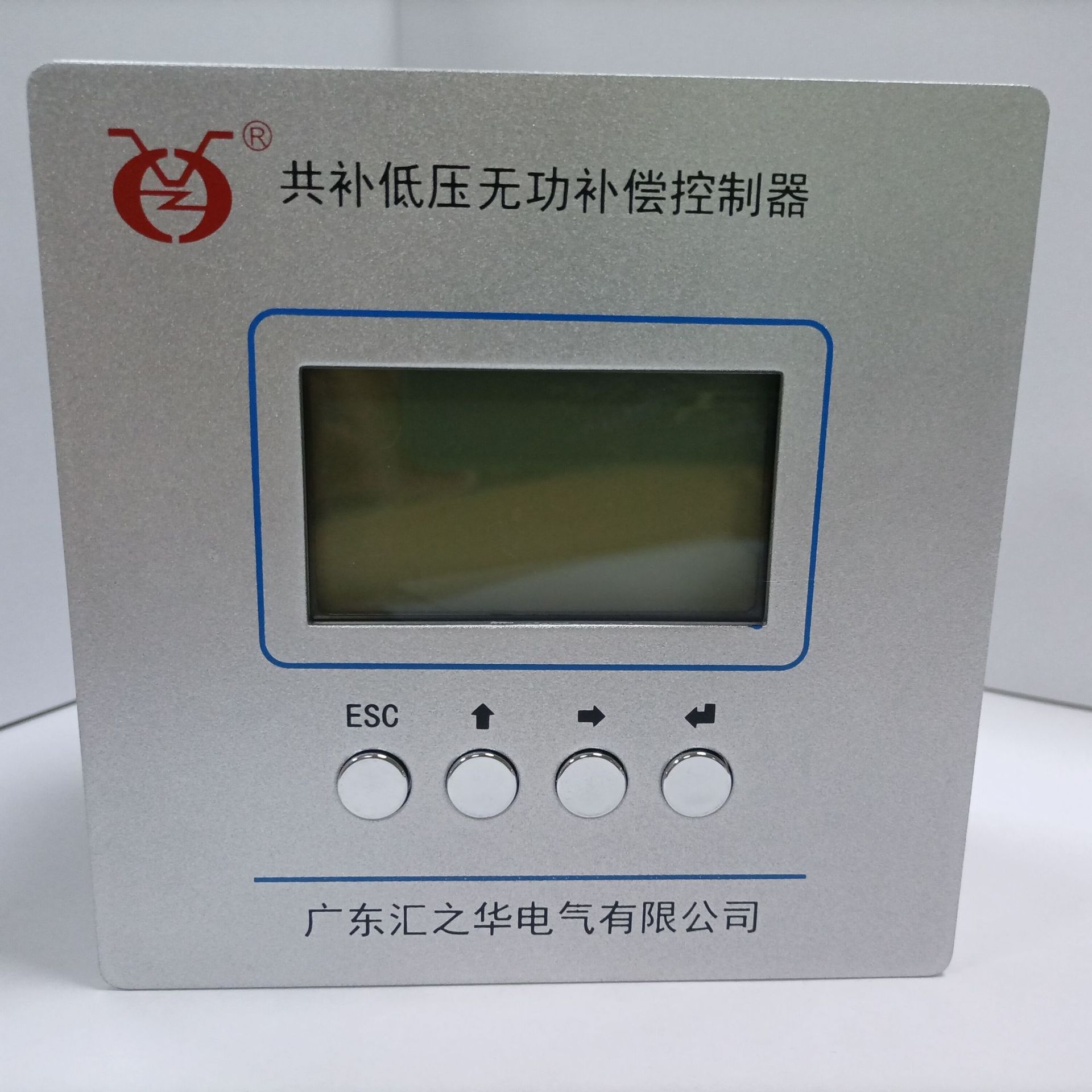

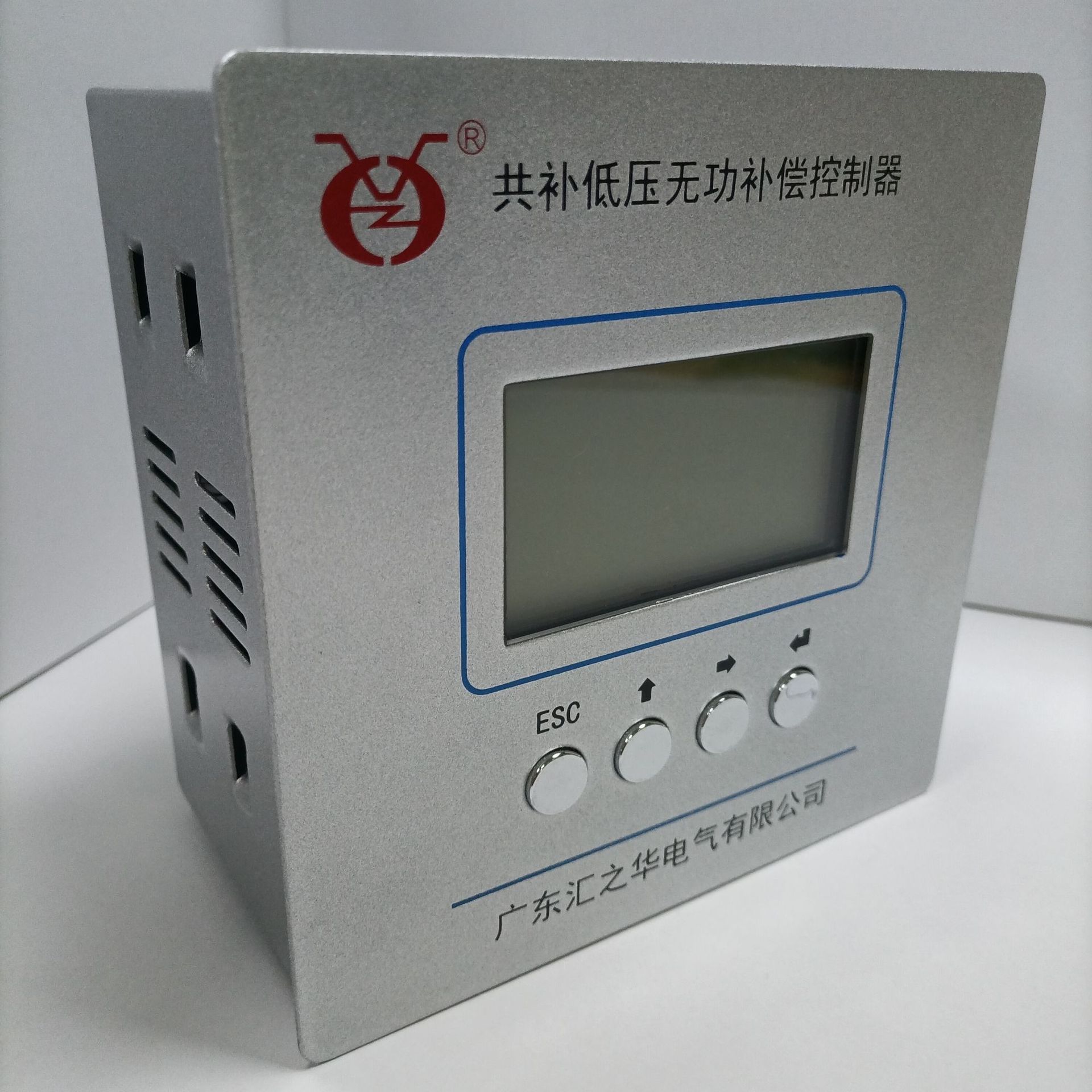

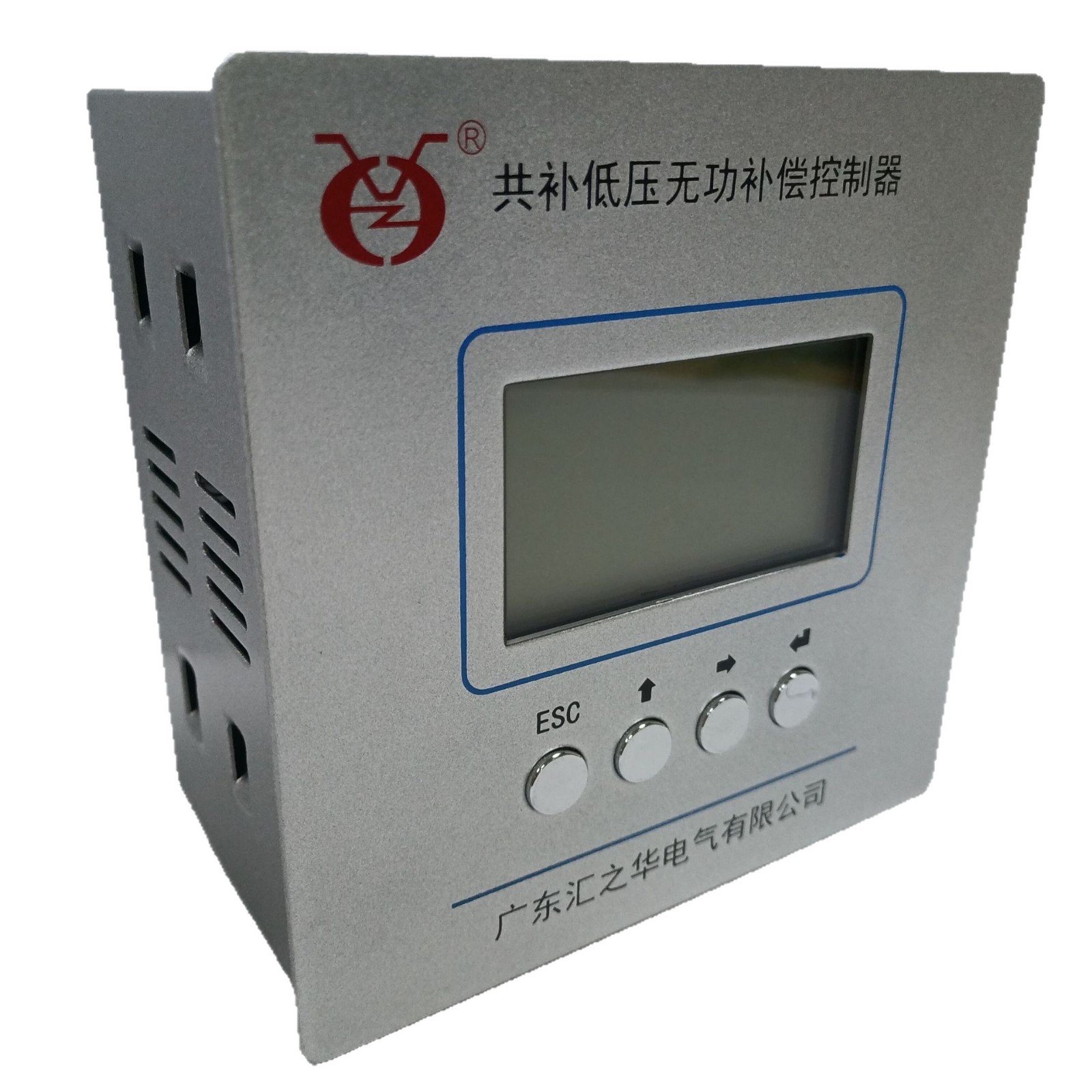

4、显示与按键

A. 液晶显示屏

1.输出路数         2.电气参数        3.工作状态

4.数字显示         5.控制模式

B.按键面板

6. ESC键，退出当前状态，返回主菜单

7.  ↑ 键：显示时，按一次轮显；设置参数时，数字加1位，将数字从0到9设定。

8.  → 键：显示时，选择固定某项显示；设置参数时，光标向右移动一位。

9.  ¿  键：设置参数时的确认，当手动工作时，按这个键进行投入，再按一次就切除。

详细操作说明书请联系客服提供；
