Проекционный горизонтальный вертикальный оптический счетчик-цифровой вертикальный оптический счетчик-0,2 мкм цифровой прецизионный оптический счетчик AUBAT

Описание

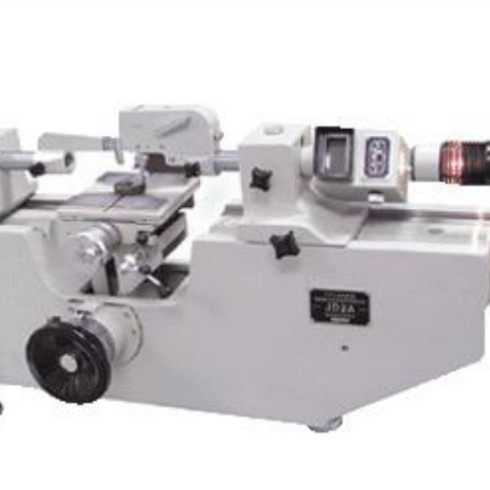

奥本AUBAT-JD2A产品特点及技术参数

 产品特点

采用腊屏新技术，附加读数放大镜、视场亮度匀称，象面清晰。
仪器精度高，测量数据稳定可靠。
一机两用，将投影光学计铳管取下装在机床上，可直接控制加工尺寸。
采用光学投影读数方法。

产品用途

AUBAT-JD2A投影卧式光学计是精密光学机械长度的计量仪器。它是利用标准量块与被测件相比较的方法来测量被测件外形微差尺寸，同时利用仪器所带的内测装置进行内尺寸的比较测量，是工厂计量室、检定站、制造工具、量具或加工精密零件的车间所常用的光学计量仪器。

技术参数

1、仪器的测量范围（mm）：
   外尺寸：0～500
   内尺寸：13.5～300
   使用大测钩:  26.5～200
   使用小测钩： 13.5～26.5
2、投影卧式光学计的主要规格：
投影光学计的总放大倍数  1650倍
投影物镜的放大倍数      18.75倍
读数放大镜倍数          1.1倍
光学机械放大倍数        80 倍
分划板分划值            0.001mm
测量压力（N）           2±0.2
零位调节范围            ±0.01mm
投影卧式光学计管外径配合尺寸 φ28h6
测量轴柱与测帽内径配合的外径尺寸 φ6g6
3、外尺寸测量时仪器示值误差： 0.25μm
4、外尺寸测量时的示值稳定性： 0.1μm
内尺寸测量时的示值稳定性：0.5μm
5、测帽内径配合尺寸：φ6D
6、尾座与投影卧式光学计管配合的孔径φ28D
7、工作台活动范围：
工作台垂直行程（mm） >100
工作台横向移动范围（mm）>25
工作台测微鼓分度值： 0.01mm
工作台荷重(KG) >10
8、尾管微动各程范围：>1.5mm
9、仪器外形尺寸（mm）：1000×370×620
10、仪器重量（KG）：80

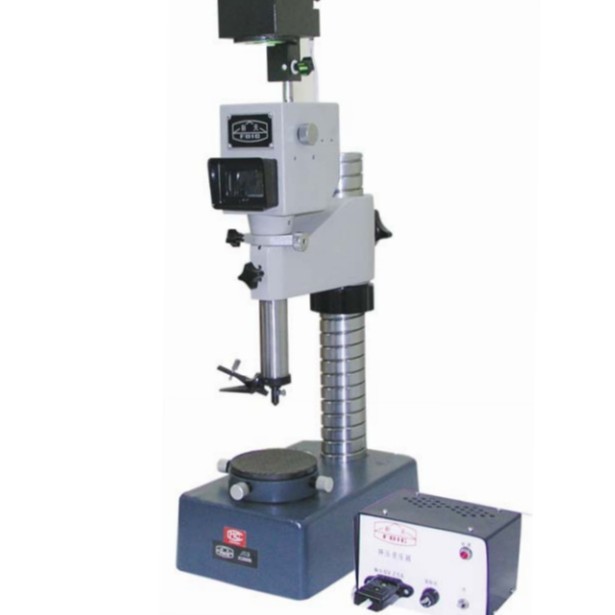

AUBAT-JD3投影立式光学计

特点

1.采用腊屏新技术，附加读数放大镜，视场亮度匀称，像质清晰。

2.仪器测量精度高，数据稳定可靠，对于小尺寸精密零件的检测方便快捷。

3.仪器结构设计紧凑，外形尺寸小巧，便于运输。

4.一机两用，将投影光学计镜管取下装在机床上可直接控制加工尺寸。

技术参数

测量范围(mm): 0~180

工作台

圆形平面工作台(mm ): φ88

圆形带筋工作台 (mm ): φ88

方形带筋工作台(mm): 142x 130

辅助工作台测轴与测帽配合的外径尺寸:  φ6g6

小三点工作台平行度误差: 0.0015mm

仪器精度指标

示值误差:

60 μm范围内: ±0.20 μm

超过60 μm范围:±0.25 μm

示值稳定性: 0.1 μm

投影光学计管

分划板分度值: 0.001mm

分划板分度范围: ±0.1mm

测量力(N): 2±0.2

零位调节范围: 20格

测量杆的自由升降距离: 0.5mm

投影光学计管外径配合尺寸:  φ28h6

测量杆与测帽配合的外径尺寸:  φ6g6

环境要求室温: 20℃±3℃

相对湿度: ≤60%

仪器质量: 21kg

仪器外形尺寸(mm): 长340x 宽160x高750

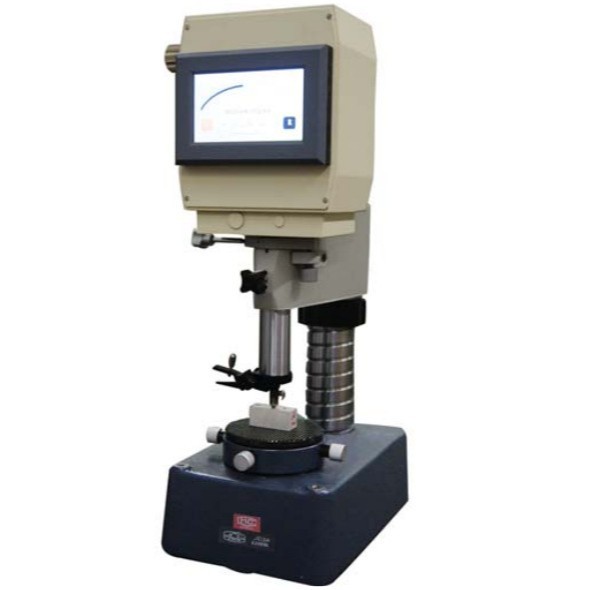

AUBAT-JD3A数码立式光学计

特点

1.采用降压LED光源，光学和电器部分发热量极低，热影响小。

2.以传统光学杠杆原理与现代CCD数码图像技术相结合，分辨率高、测量示值准确、稳定。

3.液晶数字显示屏安置在距离测量区最近的部位，能同时观察测量部位和测量示值，设计人性化。

4.示值范围大，在被测件与标准件尺寸差异较大的情况下，也能获得准确的测量结果。

5.测量示值采用液晶屏数字显示，读数方便、舒适。液晶屏数字下方具有模拟光标，测头运动状态明确、直观。

6.仪器配有5种触测端不同形状的测帽和5种不同用途的工作台，可以测量平面形、圆柱形、球形、薄板、针状、螺纹等不同形状的零件。

7.配有多种规格的量块移动框，可避免手传给量块热量的影响。

技术参数

测量范围(mm) :0~180

分辨力:         NJ0.1μm

示值范围:        ±0.1mm

测量力:        2.0N±0.2N

示值误差:   ±(0.1+0.001A)μm(其中A为示值, 单位um)

仪器质量:21kg

仪器外形尺寸(mm) : 长340×宽160×高450

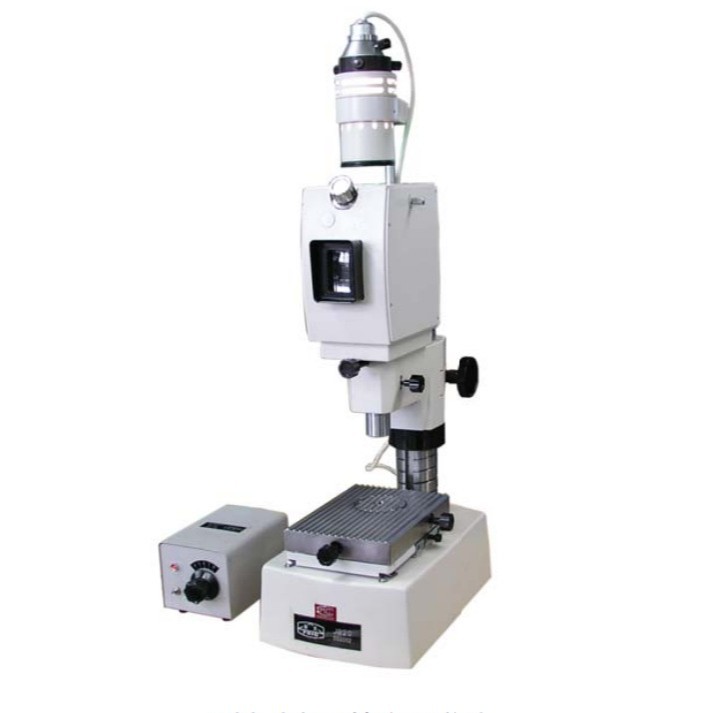

AUBAT-JD20（0.2μm精密光学计）

AUBAT-JD20B数码精密光学计

特点

1. JD20采用腊屏技术，附加读数放大镜，视场亮度匀称，像质清晰。

2. JD20B采用CCD数码图像处理技术，直接以数字显示测量示值，测量分辨率高。

3. 仪器测量精度高，数据稳定可靠，对于小尺寸精密零件的检测方便快捷

4. 仪器结构设计紧凑，外形尺寸小巧，便于运输。

仪器使用环境:室温20℃±0.5℃，相对湿度不应超过60%

工作台

七筋工作台: 用于检定厚量块和工件

球筋工作台: 用于检定薄量块和工件

量块移动架:用于承放和移动标准和被检量块

光面工作台:用于量球体直径

产品检验

1、产品安装完毕后，由乙方提供符合国家标准的玻璃标尺进行检验。

售后服务

产品培训及售后服务

1、产品保修期为壹年（易耗件除外：灯泡 工作台玻璃；人为因素损害不在三包期内）；

2、保修期内如有故障发生，请甲方提供我公司的安装单、书面的联系方式、故障原因（最好有照片），我公司在接到通知后，标准工作日48小时内给予答复。

 其他事项

 1.交货期：款到后，需要45天内到需方指定地点。

 2.由厂方提供仪器日常检测 保养及维护流程。

 3.质保期期限三包期为：仪器验收完毕之日起，一年内。
