Совместимый со всеми сетями 4G-модуль для дистанционного управления, онлайн-мониторинга, совместного использования арендованного оборудования, оплаты по QR-коду и работы с SIP-телефонами.
Продано за 30 дней:
818 шт.
Всего продаж:
990555 шт.
Минимальное количество для заказа:
10 шт.
Совместимый со всеми сетями 4G-модуль для дистанционного управления, онлайн-мониторинга, совместного использования арендованного оборудования, оплаты по QR-коду и работы с SIP-телефонами.
от 812.00 ₽ за 1 шт.
-21%
812.00 ₽
Доставка по Китаю включена в цену
Оптом
от 10 шт.
812.00 ₽
Описание

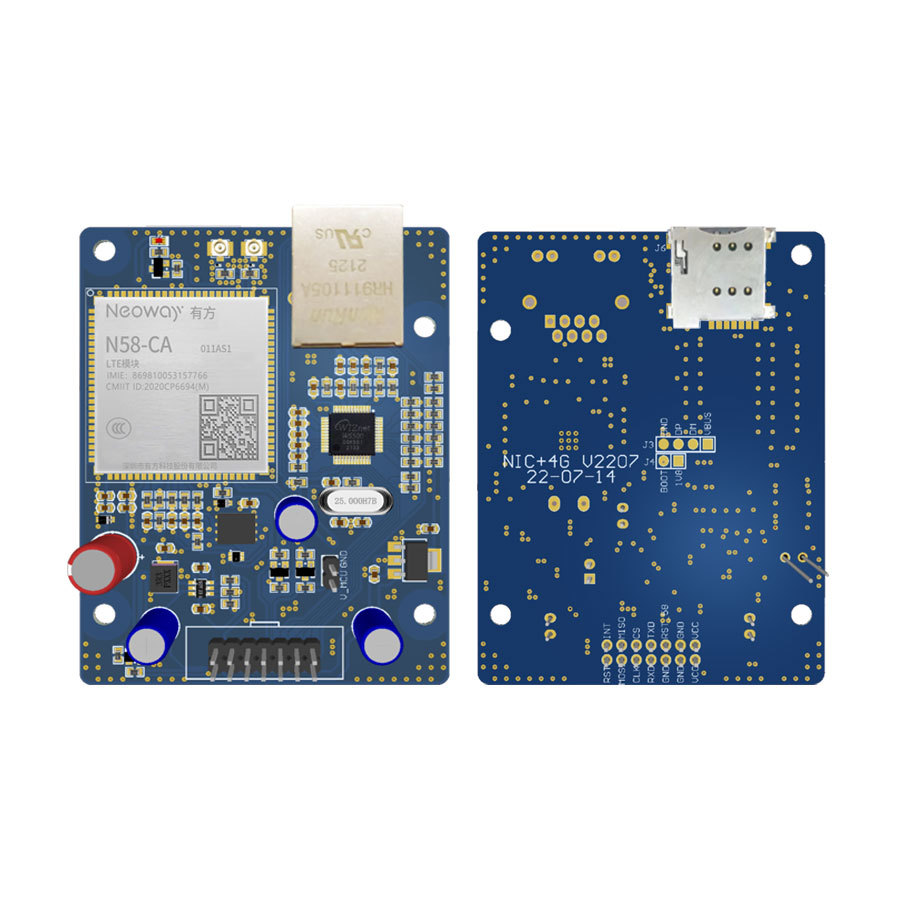

该模块集成了N58模块和W5500以太网IC，具备4G通信和以太网通信功能。
N58 是一款基于展锐平台的 4G 工业级模块，ARM Cortex-A5 处理器，500MHz 主频，32KB L1 缓存，支持 GSM、 LTE-FDD、 LTE-TDD（Cat1）网络模式。
支持网络频段：LTE FDD: B1, B3, B5, B8,LTE TDD: B38, B39, B40, B41GSM/GPRS: 850/900/1800/1900 MHz
W5500 芯片是一款集成全硬件 TCP/IP 协议栈的嵌入式以太网控制器，同时也是一颗工业级以太网控制芯片。是韩国WIZnet（微知纳特）发布全硬件TCP/IP协议栈以太网接口芯片。
W5500 支持高速标准4线SPI接口与主机进行通信，该 SPI 速率理论上可以达到 80MHz。
其内部还集成了以太网数据链路层（MAC）和10BaseT
/100BaseTX 以太网物理层（PHY），支持自动协商（10/100-Based全双工/半双工）、掉电模式和网络唤醒功能。
与传统软件协议栈不同，W5500内嵌的8个独立硬件Socke可以进行8路独立通信，该8路Socket的通信效率互不影响，可以通过 W5500 片上32K 字节的收/发缓存灵活定义各个Socket的大小。

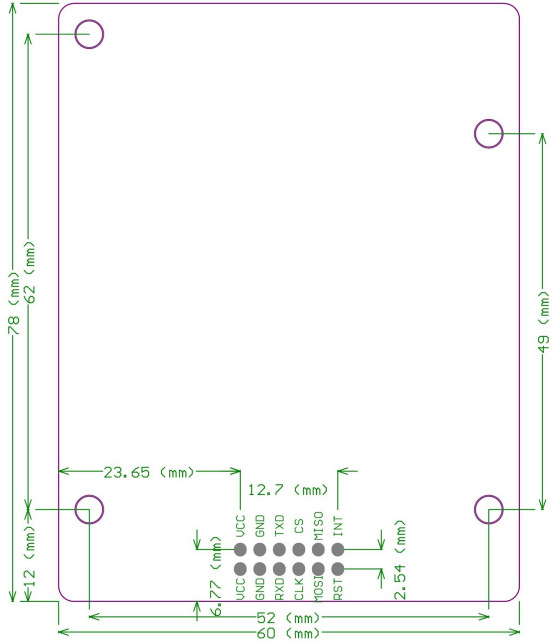

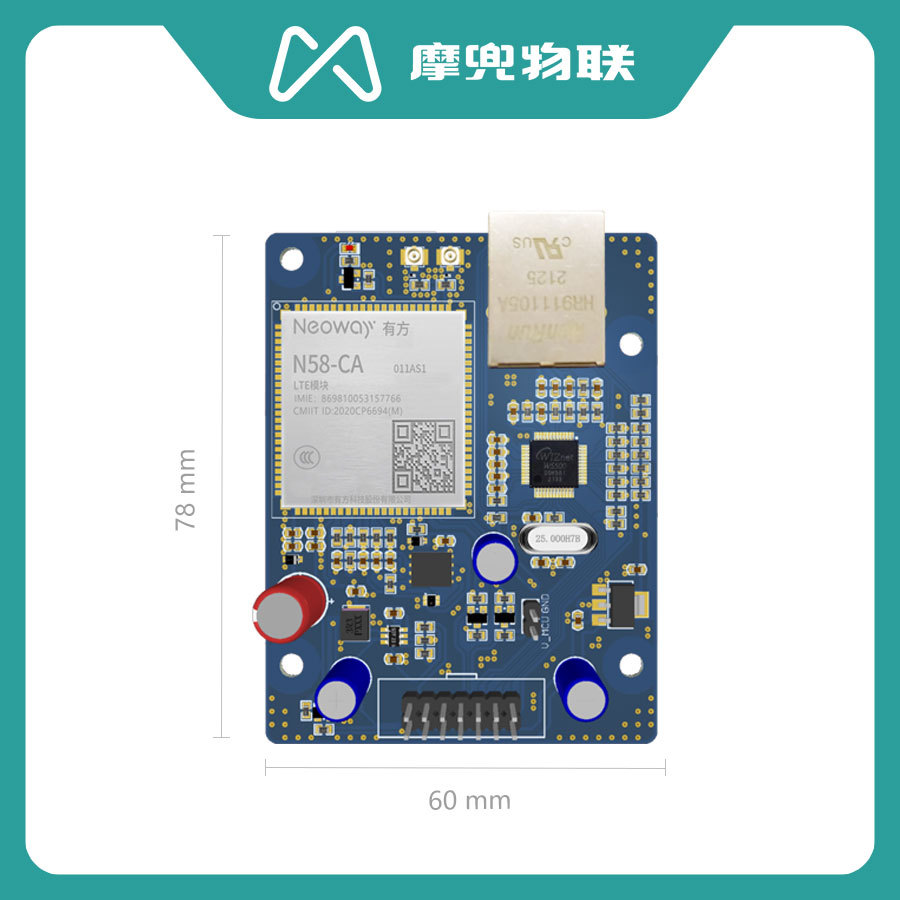

尺寸与引脚定义
|
引脚标识 |
功能说明 |
|
VCC |
5V电源正极输入 |
|
GND |
5V电源负极输入 |
|
TXD |
N58串口数据接收引脚，接MCU串口数据发送引脚 |
|
RXD |
N58串口数据发送引脚，接MCU串口数据接收引脚 |
|
CS |
W5500 SPI片选（低电平有效） |
|
CLK |
W5500 SPI时钟输入 |
|
MISO |
W5500 SPI主输入从（W5500）输出 |
|
MOSI |
W5500 SPI主输出从（W5500）输入 |
|
INT |
W5500中断输出（低电平有效） |
|
RST |
W5500 复位引脚（低电平有效），保持低电平至少500 us进行复位 |
产品参数
|
项目 |
描述 |
|
产品名称 |
4G+以太网模块 |
|
产品型号 |
NIC+4G V2202 |
|
输入电源 |
DC 5V/2A |
|
工作温度 |
-30℃~+70℃ |
|
产品尺寸 |
78mmx60mm |
|
网络频段 |
LTE FDD: B1, B3, B5, B8, LTE TDD: B38, B39, B40, B41 GSM/GPRS: 850/900/1800/1900 MHz |
|
网络速度 |
GPRS： Max 85.6Kbps(DL) / Max 85.6Kbps(UL) FDD-LTE： Cat1, Max 10Mbps(DL)/Max 5Mbps(UL) TDD-LTE： Cat1, Max 8.96Mbps(DL)/Max 2Mbps(UL) |
|
通信协议 |
TCP、 UDP、 MQTT、 FTP/FTPS、 HTTP/HTTP(S)、 SSL、 TLS |
|
|
|
Характеристики
Марка:
Mobiao IoT
Модель:
NIC + 4G V2202
Тип интерфейса связи:
Последовательный порт, SPI
Размеры:
78,0 мм X 60,0 мм
Рабочая температура:
-30 ℃ ~ + 70 ℃
