Портативное использование места установки охранной сигнализации РФ прибора обнаружения частоты ядра материнской платы ЭАС РФ

Описание

EAS射频检测系统的维修工作是一项细致而又复杂的工作，其最大的特点是维修人员必需到现场进行操作，且需针对环境进行调试，如果对故障的判断不准确，多次往返，就会造成高额的售后费用。为提高效率，维修人员都需配备相应的仪器帮助提高判断准确率，传统使用的仪器是示波器，无论是模拟的，还是数字的，都存在价格昂贵，体积大不便携带，读数不直观，需一定的专业知识才能操作等缺点。

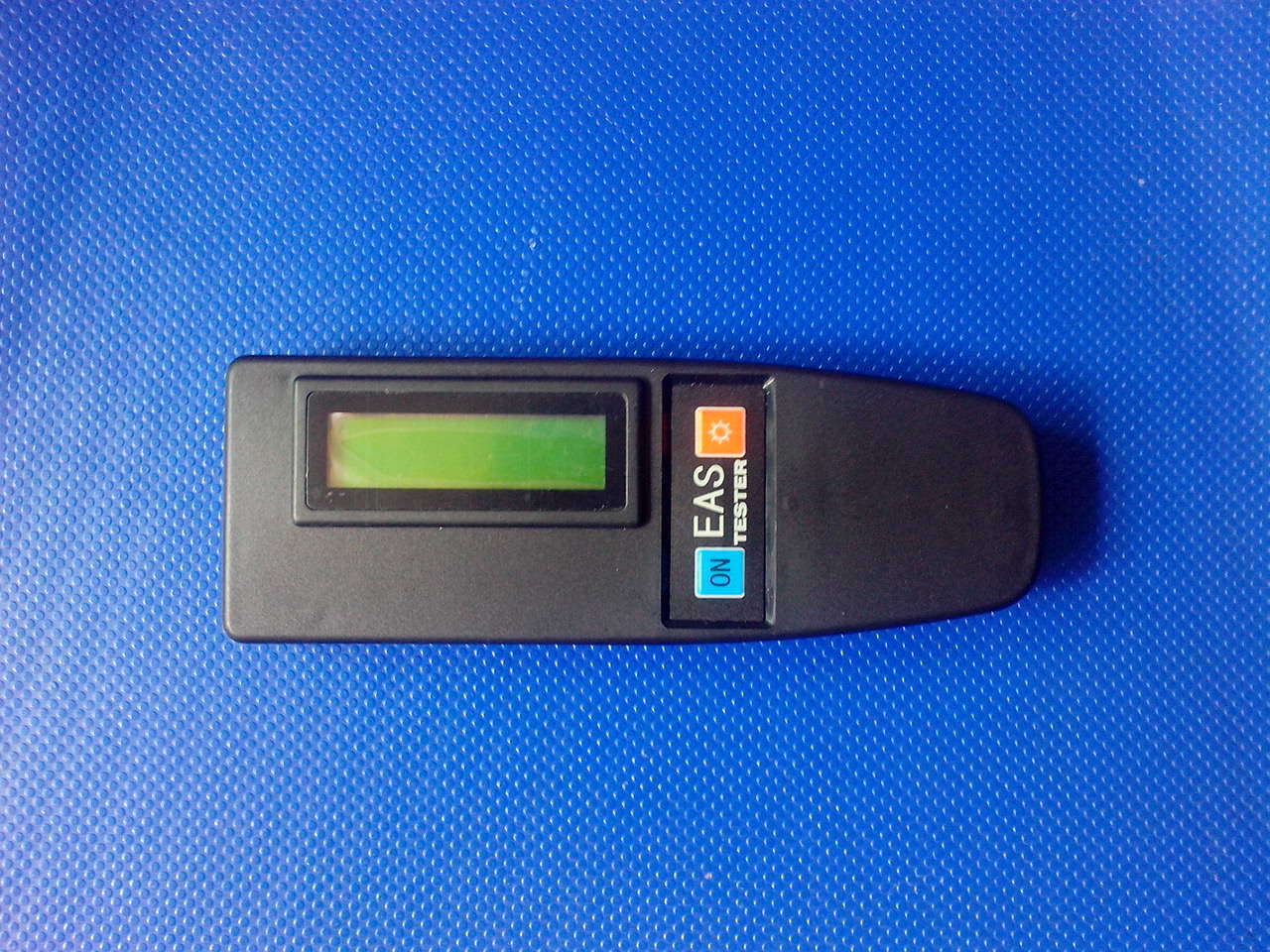

    EAS测试仪有效的解决了上述问题，只要将EAS测试仪平行靠近于发射天线，按下开关，发射机的所有指标都以数字形式显示出来，且体积小重量轻，便于携带，是维修人员的好助手。使维修服务即变轻松啦！

技术参数：

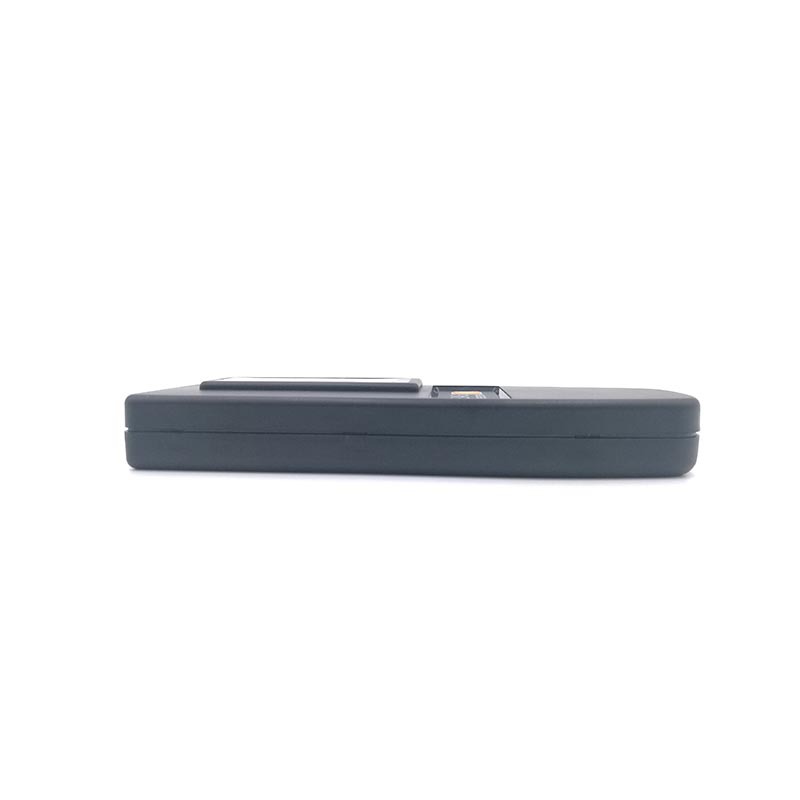

仪表尺寸大小：70mm×135mm×25mm

频率测试范围：中心频率：4~12MHz,
              扫描频率：0~100KHz,
              扫描带宽：0~4MHz,
              精度为±1%(信号较强时)

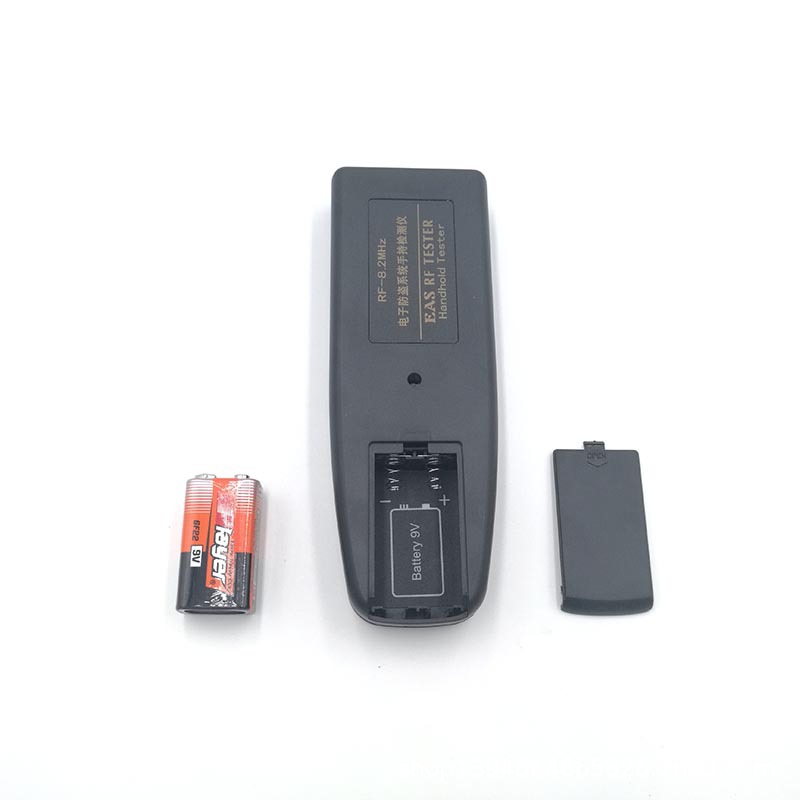

电压电量显示：工作电压为3V(2节5号电池),电池电量在屏幕右上角显示,当电池图标全空时请尽快更换电池。

 使用注意：

*测试时请尽量靠近天线，越靠近天线测试越准确
*可以测试具有连续扫频信号的天线。
*开机时请长按ON/OFF键1秒钟,屏幕出现字幕即可放开-避免在包中误触发导致电量损耗。

多种关机模式：本机提供2种关机方式
1、一直开着：必须长按ON/OFF键可关机,适合有良好开关机习惯的人（最省电）
2、无信号关机：无信号10秒钟后，系统自动关机。 （推荐）

刷新频率：高(1s)每1秒显示屏刷新一次，屏幕显示出被测信号是瞬间值
         中(2s)每2秒显示屏刷新一次，屏幕显示出被测信号两者之间
         低(3s)每3秒显示屏刷新一次，屏幕显示出被测信号是平均值（出厂默认设定）

信号区指示： 在测试范围内，即能测到信号时，LED会自动打开，照亮显示屏；无信号时背光灯会自动熄灭，屏幕会显示“无信号”，10秒钟后再没有信号时系统会自动关毕。

EAS频率检测仪操作方法（说明书）

    EAS检测仪主要是检测无线电射频系统发射机工作的情况是否正常，它的三个重要指标直接影响到设备是否能正常工作，是否会导致灵敏度低，设备误报等原因，使用时可以不打开机壳，只要将EAS检测仪靠近发射天线就可以测到三个重要指标，以提供工程人员对设备好坏有判断依据；一般示波器只能测出中心频率和扫描频率，带宽这个重要指标比较难判断，而且示波器测试一定要打开机壳，有时一不小心还会损坏机板。
【中频】中心频率FC，如果被保护的商品采用8.2MHz的硬、软标签时，此时测得发射机发射的中心频率应该为8.2MHz。有时在同一个广场有多家商场安装相类似的无线电射频系统，相互之间干扰又很大，此时最好的方法是将中频移到其他干扰小的频率点上（有的设备自带有多个工作频点），同时选用相同频点的标签就可以了。

【扫频】扫描频率FS，因为被测的标签是一个无源的电路，无法被接收机测到，所以采用一个固定频率调制到8.2MHz射频频率中，使8.2MHz射频在某个范围（比如7.7-8.7MHz）产生连续地扫描过程。一般固定频率设置为180Hz比较多，像保点，DTC设置为90Hz，盖威设置为520Hz。如果在很近的地方有二台独立8.2MHz发射机，其扫描频率又相同（比如都是180Hz），那么这二台发射机所对应的接收机无法正确判断信号，往往会将另一个发射信号当成标签的共振信号，产生误报。一般解决方案是联机同步，而另一种解决方案是不联机叉频，其方法，就是将附近的二套发射设备采用二个不同的固定频率，比如一个发射调制在160Hz，另一个发射调制在180Hz，这样二台对应接收机接收的信号互不干扰。

【带宽】扫频宽度Δ，也称扫描幅度，只有了扫描频率的幅度，才会产生带宽，如果扫描频率的幅度=0，那么带宽也没有。扫频宽度有多大，标签的检测范围也就有多大，范围越大，设备的误报可能性就越大（频率附近有干扰信号）；范围越小，对标签的精度也就越高。国际标准是订在1000KHz（8.2±0.5MHz）
硬标签的精度8.2±0.2MHz，是很容易做到，甚至可以控制在8.2±0.1MHz。
软标签的精度8.2±0.2MHz，是很比较难做到，一般是控制在8.2±0.3MHz以内，但有的国产软标签甚至会超出8.2±0.4MHz以外，所以带宽不是绝对控制在1000KHz左右，目前很多厂家是控制在800-1200KHz之间。
一般对于周围干扰较大的环境，只要适当减小扫频宽度，将它控制在600-800KHz（也就是8.2±0.3-0.4MHz）以内，这样可以解决80%的干扰误报问题，但此时要注意扫频宽度太小，某些频率偏多的软标签就有可能会灵敏度低或不报警，所以要综合平衡这几个参数。

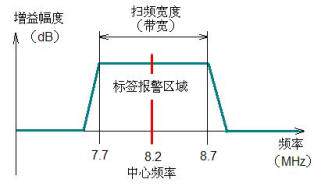

带宽的几个同名词的描述（以中频8.2MHz为例）：
扫频宽度：8.7MHz-7.7MHz＝1.0MHz=1000KHz
频率范围：从7.7MHz开始到8.7MHz结束

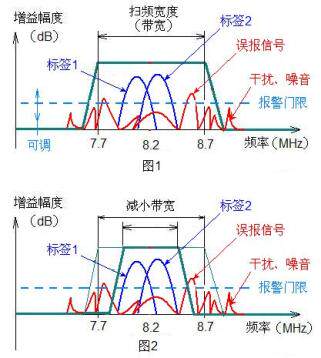

例如：图1，在设备报警的带宽中存在几个强干扰信号，一般在调节灵敏度和门限值都比价难克服的附近的强干扰信号，此时不妨采用减小带宽，就马上可以获得很好的信噪比，此类情况很适合服饰店，但是采用此方案时，必需选择精度较高的硬标签，如果硬标签的精度差，其中心频率点偏移出设备的带宽时，硬标签就不会被设备系统感应报警。如图2。

    此方法可以比较理想的解决80%的误报现象和15%的由周围标签引起的干扰，其余5%是其他不明干扰。
