Слейд Джинфу тестера поверхностного сопротивления молотка цифрового дисплея SL-030B аппаратура тяжелого измеряя сопротивления

Описание

1. 电阻测量范围: 10×10³ Ω ～10×10¹² Ω

2. 温度测量范围：-0~50.℃

3. 湿度测量范围：0~100%RH

4. 显示: 3 .1/2 位 LCD(LED)双显示

5. 分辨率:1/2000

6. 准确度: 0.5%~5%

7. 机内测试电压: 10V ，100V 自动切换

8. 供电形式: 9V 电池

9. 仪器尺寸: 175ｍｍ× 98ｍｍ× 50 mm

10. 质量: 约 300g

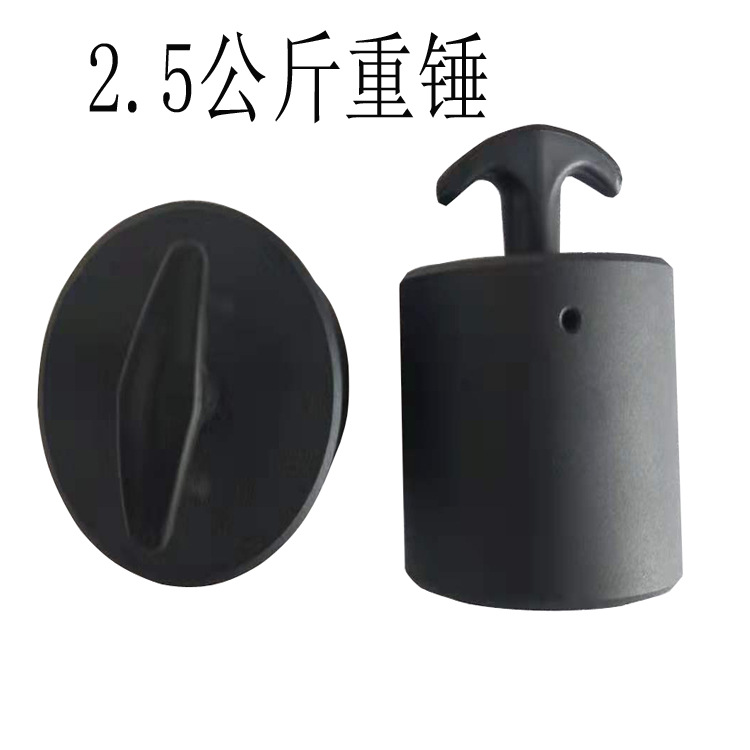

11. 重锤：2.5kg×2

SL-030B数显重锤式表面电阻测试仪 景富斯莱德SL-030B 防静电

SL-030B数显重锤式表面电阻测试仪

概述

本仪器是高集成度微电脑的3. 1/ 2位LCD(LED)双数字显示，便携式

绝缘表面电阻测试仪(高阻计)。量程从10×10³Ω～10×10¹² Ω，同时配

有高精度数字温湿度传感器。机内测试电压为DC10V和100V自动切换。

以数字直接显示出电阻值,精度高、显示迅速、稳定性好、读数方便。本

仪器适用于防静电产品如防静电鞋、防静电塑料橡胶制品、计算机房防

静电活动地板等的检验和电子电器产品的绝缘电阻测量。SL-030B型数

字绝缘电阻测试仪(高阻计)适用于测量绝缘材料、电工产品、各类元器件

的绝缘电阻，还能测量在不同温度下的塑料电线电缆(无屏蔽层)的绝缘电

阻。

SL-030B数显重锤式表面电阻测试仪 景富斯莱德SL-030B 防静电规格和技术参数

1.电阻测量范围: 10×10³ Ω ～10×10¹² Ω

2.温度测量范围：-0~50.℃

3.湿度测量范围：0~100%RH

4.显示: 3 .1/2位LCD(LED)双显示

5.分辨率:1/2000

6.准确度: 0.5%~5%

7.机内测试电压: 10V，100V自动切换

8.供电形式: 9V电池

9.仪器尺寸: 175ｍｍ×98ｍｍ×50 mm

10.质量:约300g

11.重锤：2.5kg×2

SL-030B数显重锤式表面电阻测试仪 景富斯莱德SL-030B 防静电仪器结构及工作原理

1  结构

由直流高压测试电源、高阻抗直流放大器、重锤和显示器组成。

2  工作原理

根据欧姆定律,被测电阻Rx等于施加电压V除以通过的电流I ,即

R=V/ I普通的高阻计（主要是指针式高阻计和一些常用的数字高阻计)

的工作原理是测量电压V固定,通过测量流过取样电阻的电流I来得到电

阻值。从上式可以看出,由于电流I是与电阻成反比,而不是成正比,所以

电阻的显示值是非线性的,即电阻无穷大时,电流为零,即表头的零位处

是∞，此处的刻度非常密，分辨率很低。整个刻度是非线性的。又由于

测量不同的电阻时，其电压V也会有些变化，所以普通的高阻计的精度是

很难提高的。而SL-030B型数字绝缘表面电阻测试仪是同时测出电阻两端

的电压V和流过电阻的电流I ,经过A/ D转换后，通过内部的微电脑数字处

理完成电压除以电流,求得结果R，然后把所得到的结果以数字显示出电

阻值,即便是电阻两端的电压V和流过电阻的电流I是同时变化，其显示的

电阻值不象普通高阻计那样因被测电压V的变化或电流Ｉ的变化而变,所

以其测量精度很高。从理论上讲其误差可以做到零。而实际误差可以做

到千分之几或万分之几。

温湿度是采用进口原装数字温湿度传感器，直接给微电脑显示，

精度高，测量量程大，读数直观。

测试电压无须手动切换，微电脑跟据被测电阻的大小，自动切换量

程，和测试电压，当测试端与高压100V短接时不会损坏仪器，安全可靠。

3  仪器功能键布局

SL-030B数显重锤式表面电阻测试仪 景富斯莱德SL-030B 防静电测试电压10V-100V测试端

安全注意事项

1.使用前务必详阅此使用说明书，并遵照指示步骤，依次操作。

2.请勿使用非原厂提供之附件，以免发生危险。

3.本仪器可测量一端接地被测物的绝缘电阻，在测试时，被测物应放高

绝缘的垫板上，以防止漏电，影响测试结果。

4.测试电工产品时，应尽量将面积较大的或外露的电极部分接至仪器的

高压输出端，以免外界干扰。

5.对电缆产品，如有外金属护套可将这部分作为一电极，接至仪器高压

输出端，而将芯线接至输入端，对无外套保护的电缆，则可任意连

接，但被测物必须放在金属屏蔽罩内，罩壳接地。

6.当被测绝缘电阻高于10×10¹⁰ Ω时，应将被测物置于屏蔽箱内，箱外

壳接地，以防干扰。

7.在进行体积电阻和表面电阻测量时，应先测体积电阻再测表面电阻，

反之由于材料被极化而影响体积电阻。当材料连续多次测量后容易产

生极化，会使测量工作无法进行下去，这时须停止对这种材料测试，

置于静处8h-10h后再测量或者放在无水酒精内清洗，烘干，等冷却后

再进行测量。

8.测试时，人体不能触及仪器的高压输出端及其连接物，以防高压触电

危险。

9.避免在下列环境中使用：

a避免放置阳光直射，雨淋或潮湿之处。

b请远离火源及高温，以防机器温度过高。

c搬运或维修时，应先关机并将测试线拆掉。

使用与操作

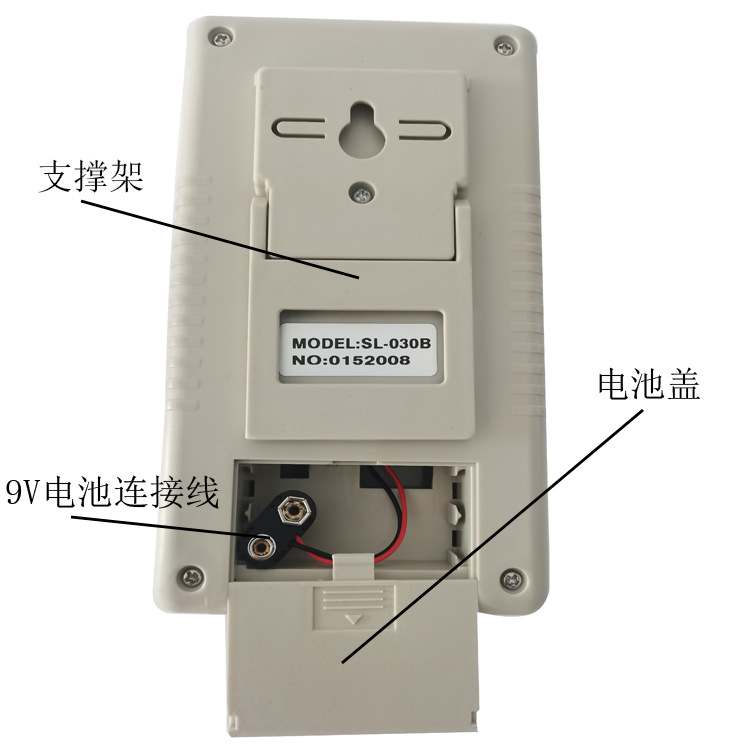

SL-030B具有电池电压欠压指示功能，当电池电压低于6伏时，

LOWBATTERY指示灯亮。具有数字显示，测量环境温度、湿度、表面

电阻为一体的多功能测试仪。

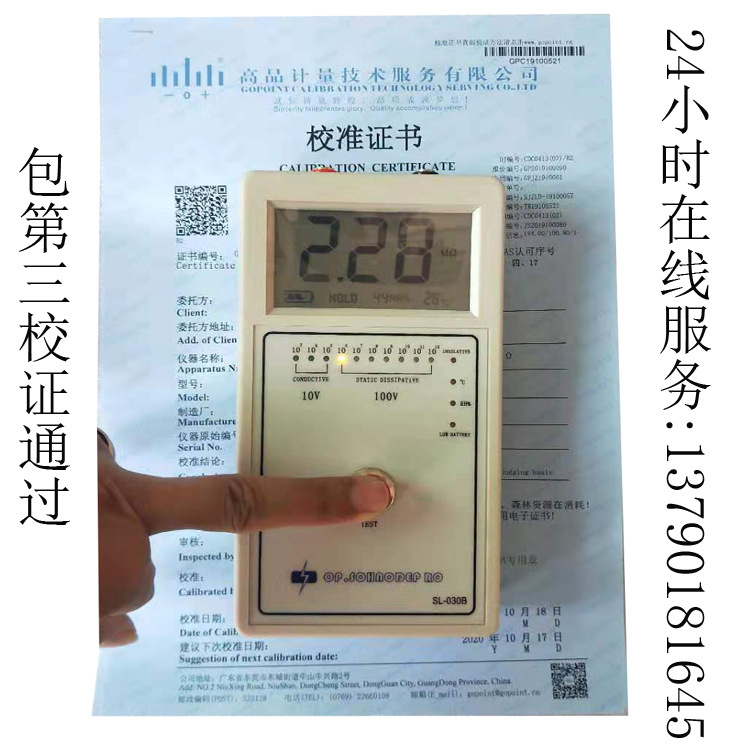

测量环境温度、湿度：按下TEST按键“℃”对应的红灯闪烁，

同时表头现示读数为当前所测的温度，一直按下TEST按键不放，等几

秒钟后，仪器自动的转换到湿度测量，并将原“℃”对应的红灯闪烁息

灭，转换为“RH％”对应红灯闪烁，此时表头所显示的读为当前所测的

环境湿度。约15秒后LCD屏上显示所测得表面电阻值，同时LED也

显示所测得阻抗。

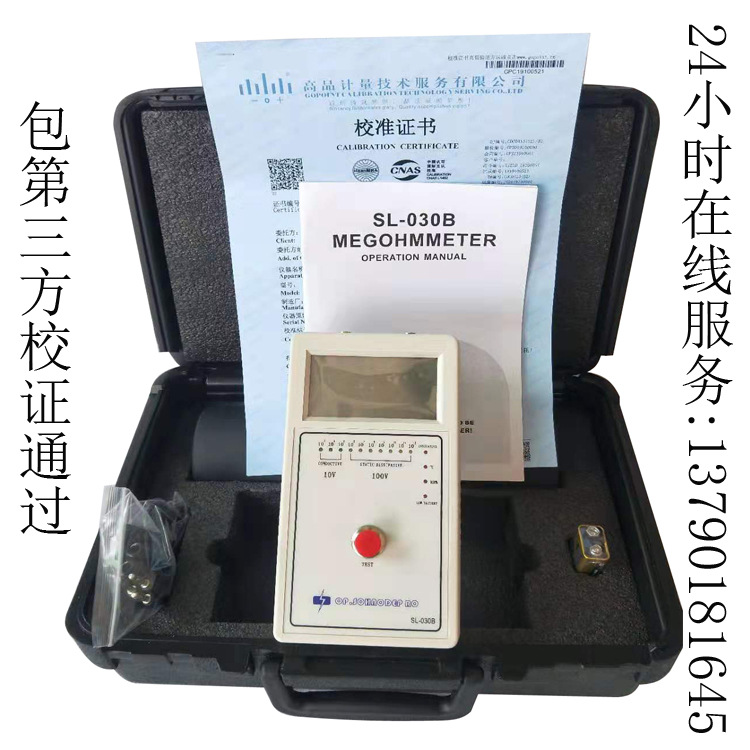

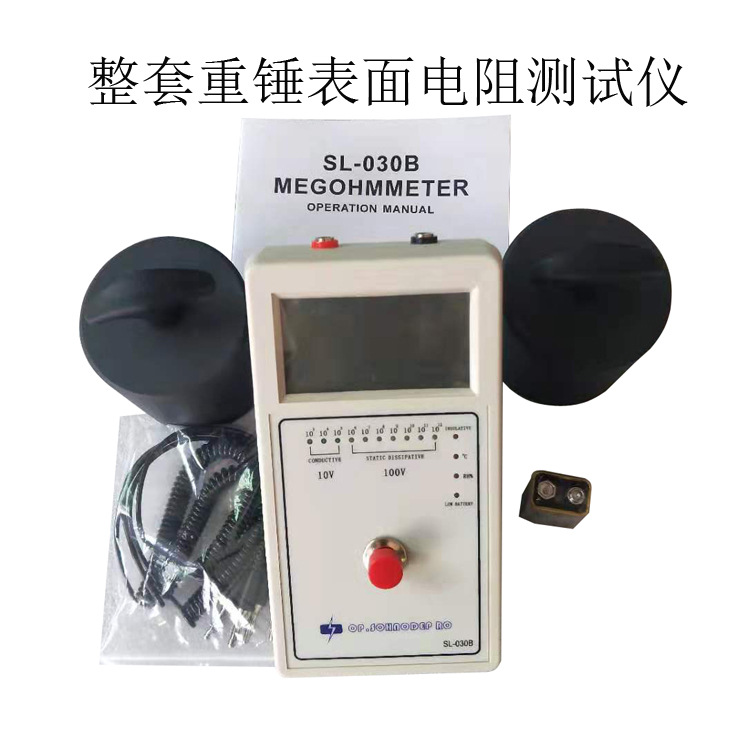

随机配送

1重锤表面电阻测试仪/台

2、重锤2个

3、线束2条

4、9V电池1个
