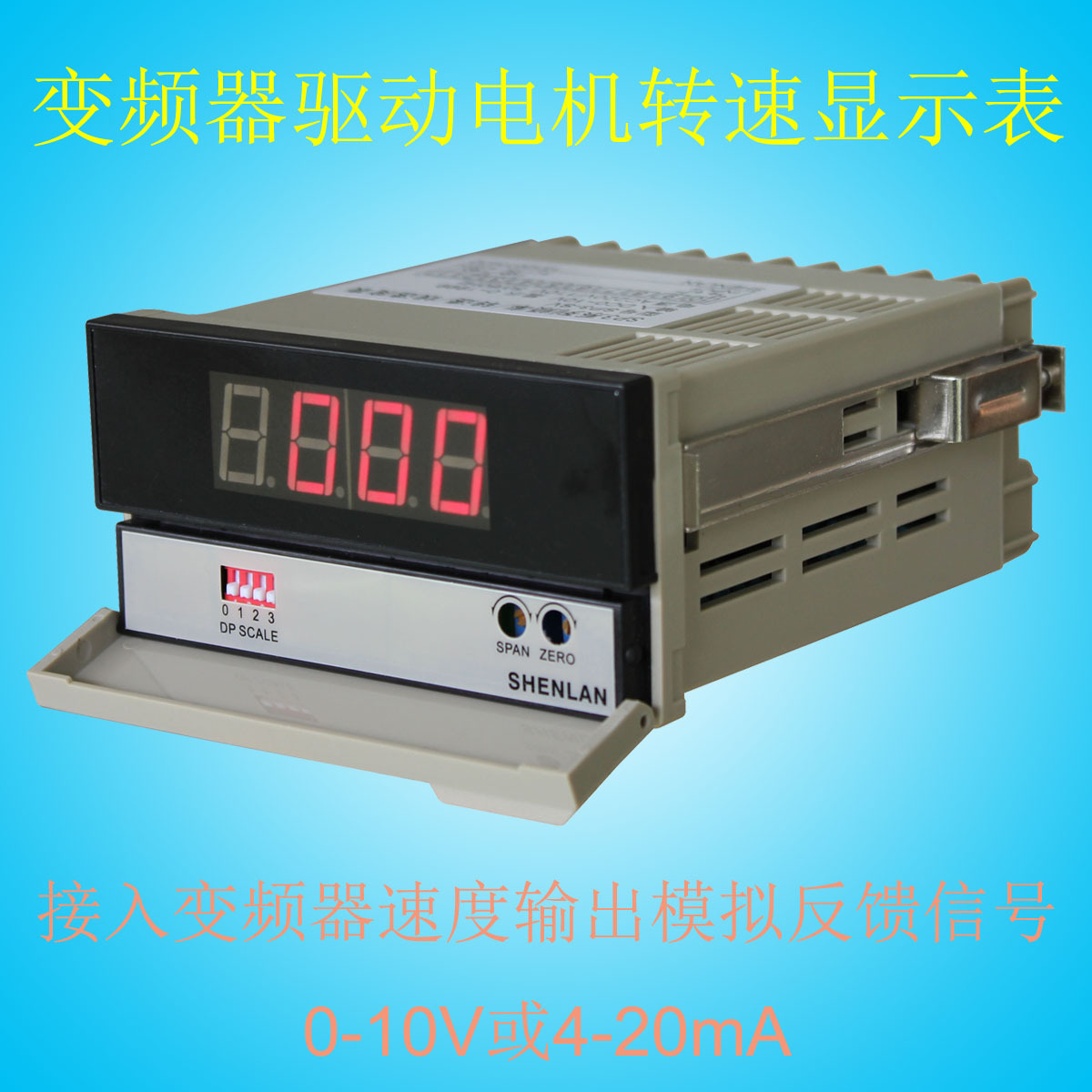

变频器驱动电机运行转速数显表,本仪表接入变频器的速度模拟反馈信号DC0~10V,0~5V，4~20mA或0~20mA,显示变频器驱动电机的转速RPM转/分.本仪表测量精确,使用简单,抗干扰能力强,适用各种工业场合。

■基本特点

●标准供电AC220V或AC110V(可选DC24V供电订货时需备注)
●输入信号可选:4-20mA,0-10V,0-5V或0-20mA;显示移动线速转度RPM
●仪表面板活动盖内具有量程调节,零点调节,小数位设置
●可选择4-20mA或0-10V变送输出远程传送给PLC/控制台等
●标准三位半显示0-1999,测量精度:±0.5%F.S±2Digit
●采用红色0.56英寸数码管显示,外型美观大方,操作安装简单
●外壳采用标准嵌入式机壳,安装在机箱面板上,适合工业场合
●外型:高48×宽96×厚112mm,安装开孔尺寸:高46×宽91mm

■型号选择

●型号SP3-SV10:输入信号为0-10V,显示转速RPM
●型号SP3-SA20:输入信号为4-20mA/0-20mA,显示转速RPM
●型号SP3-SV5:输入信号为0-5V/1-5V,显示转速RPM

●型号SP3-SA20S:输入信号为4-20mA,显示转速RPM,变送输出4-20mA

●型号SP3-SV10S:输入信号为0-10V,显示转速RPM,变送输出4-20mA

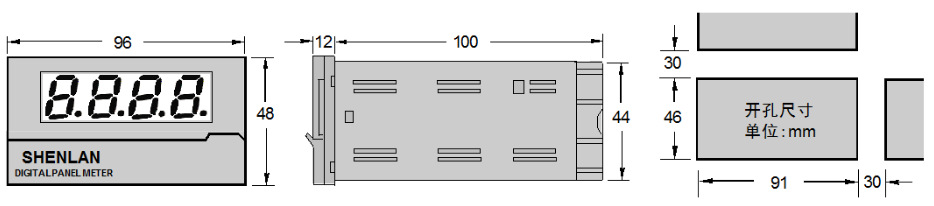

■外型尺寸

■接线图

采用标准接线端子,可靠方便,具体如下图:
●SP3-SV10/SP3-SV5输入接线图

●SP3-KA20输入接线图

●SP3-KA20S带模拟量4-20mA输出接线图

●SP3-SV10S带模拟量4-20mA输出接线图

■应用示例

例如：变频器调速的设备上,要求仪表接收变频器0-10V信号，显示设备电机运行的转速0-1800RPM,同时变送输出一个4-20mA速度反馈信号远程传送给PLC。
仪表型号选SP3-SV10S,按仪表接线图接上电源与变频器0-10V信号.可打开仪表面板上的活动盖,当变频器速度调到最小时,调节ZERO电位器，使仪表显示为0;再将变频器速度调到最大时,调节SPAN电位器,使仪表显示1800;最后将仪表接线端子OUTPUT输出的4-20mA信号接到PLC的信号输入端。
