Контроллер непрерывной компенсации низкого напряжения серии JKW 4, 6, 8, 10, 12, 16, компенсация распределения низкого напряжения

Описание

JKW系列低压无功补偿控制器 4 6 8 10 12 16回路低压配电补偿

一．概述

1、描述

本说明书旨在指导用户进行JKWAB系列共相低压无功补偿控制器的安装和操作。在使用该产品之前，请认真阅读本说明书，并予以妥善保管。控制器只有在正确地设置了参数后，才能正确可靠地使用。

安全性

1）该控制器的安装、维护和操作需由具有相关专业知识和技能的人员进行。

2）确保该控制器的工作电压在AC380V±20%、50HZ±10%范围内。

3）不要随意打开控制器的外壳，以防触电。

4）在断开与控制器连接的电流互感器之前，要确定该互感器已进行了短路或并联了另一个足够小阻抗值的负载。

使用条件

1）环境温度：-25℃ 至 +65℃

2）海拨高度：不超过2000M

3）大气条件：空气湿度不超过90%

4）环境条件：介质无导电尘埃

产品选型：

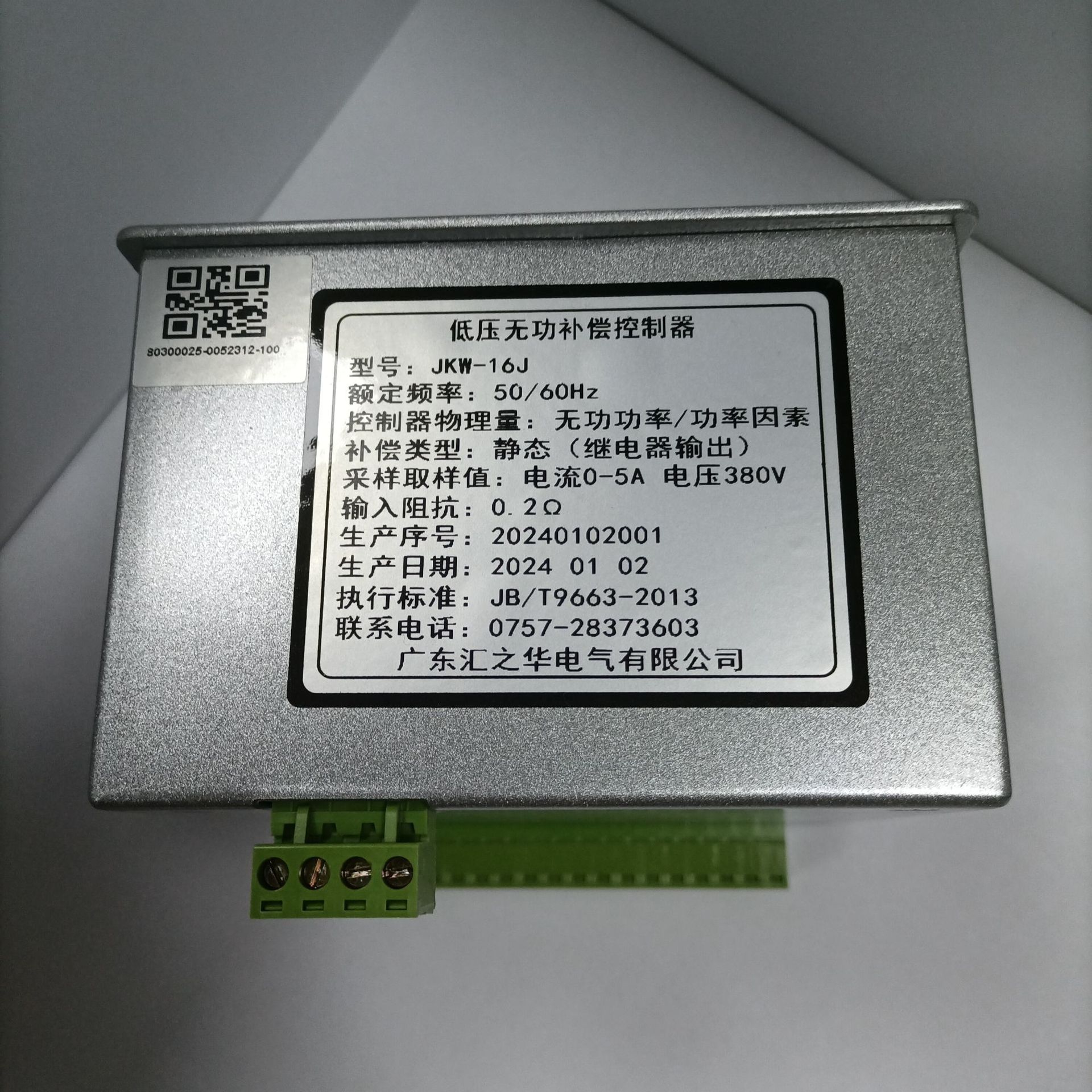

3、技术参数

执行标准：电力工业行业标准《DL / T 597—1996 》

基本参数

工作电压：AC380V±20％  50Hz± 10%

取样电压：AC380V±20%  50HZ±10%

取样电流：0-5A

输出路数：支持16路输出

输出方式：D型输出直流电压12V，共正极； J型继电器输出

本机功耗：≤12VA

测量灵敏度：100mA

测量精度：电压：0.5级      电流：0.5级     功率因数：0.5级

          有功功率：1.0级    无功功率：1.0级      频率：0.1级

外形尺寸：146´146´80mm       安装开孔尺寸：139´139mm

技术特点

1）控制物理量：无功功率，无补偿呆区，小负荷不产生投切振荡。

2）采样具备自动识别相序功能。

3）编码投切功能：可实现循环投切和多种编码方式。

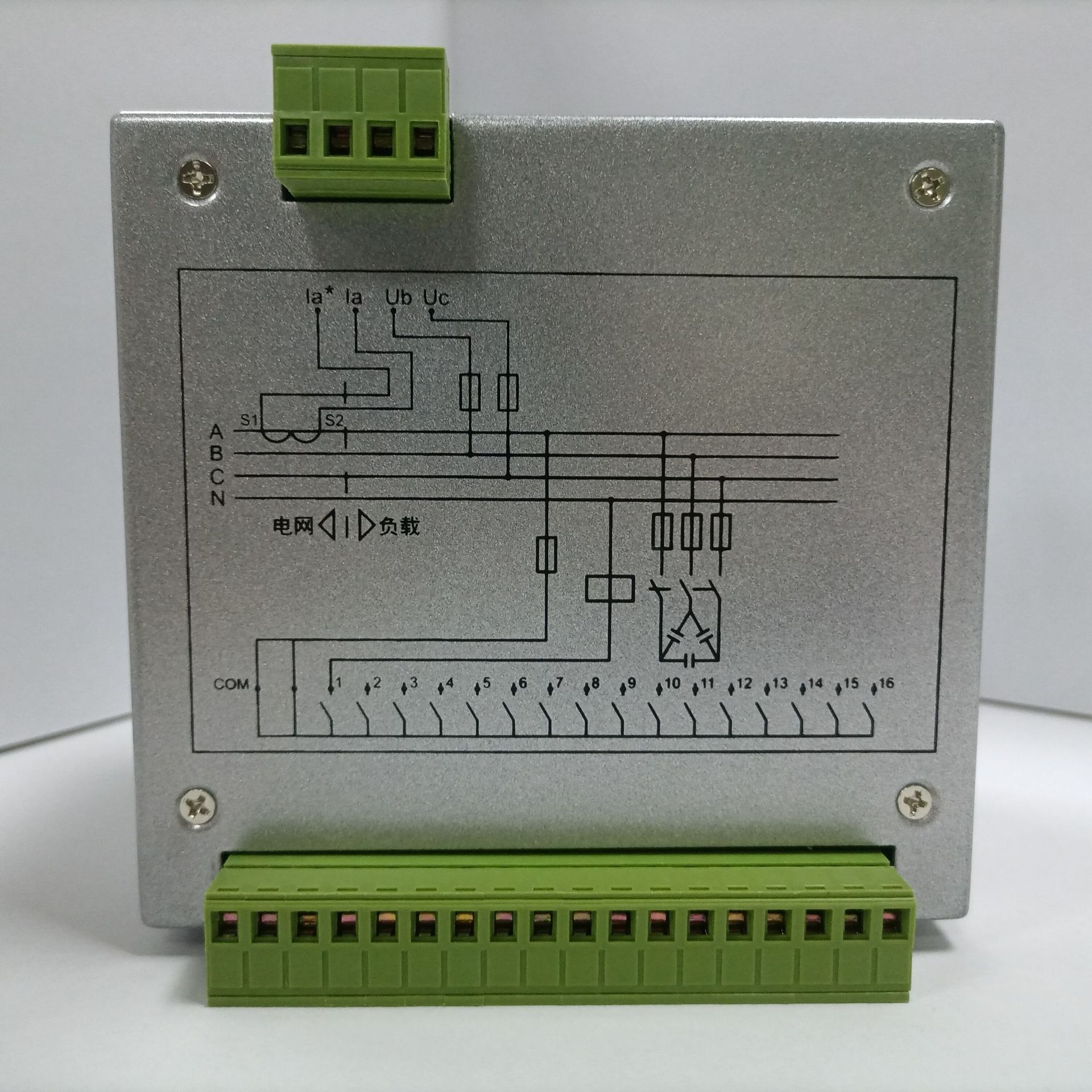

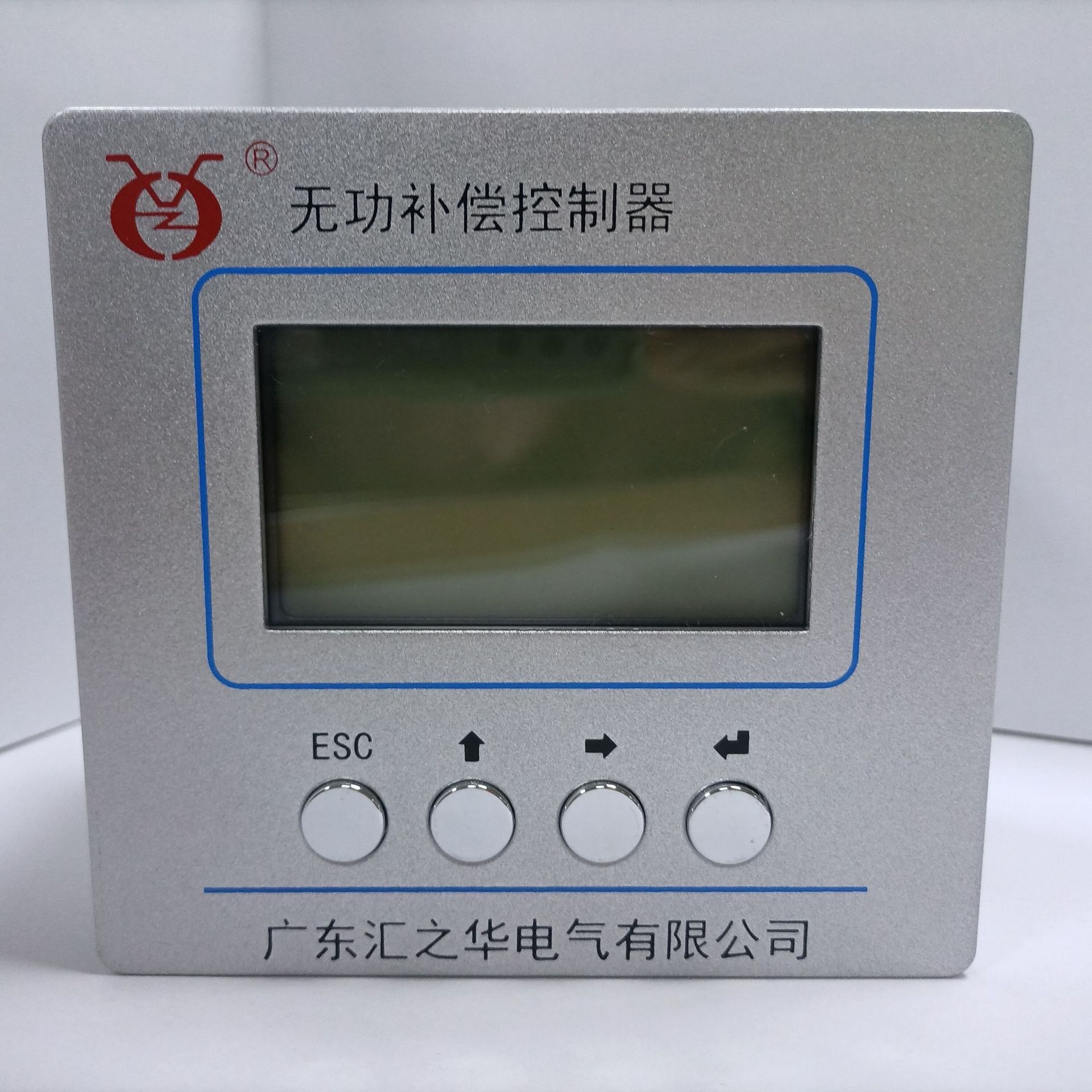

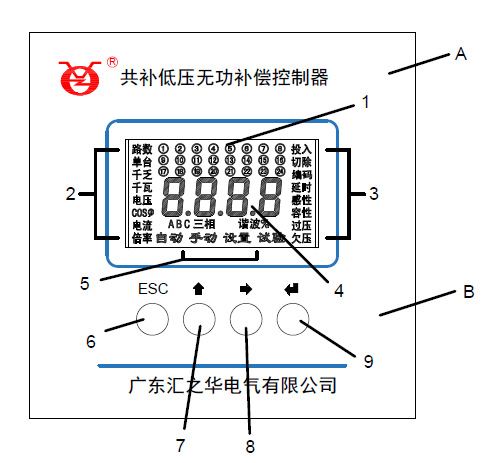

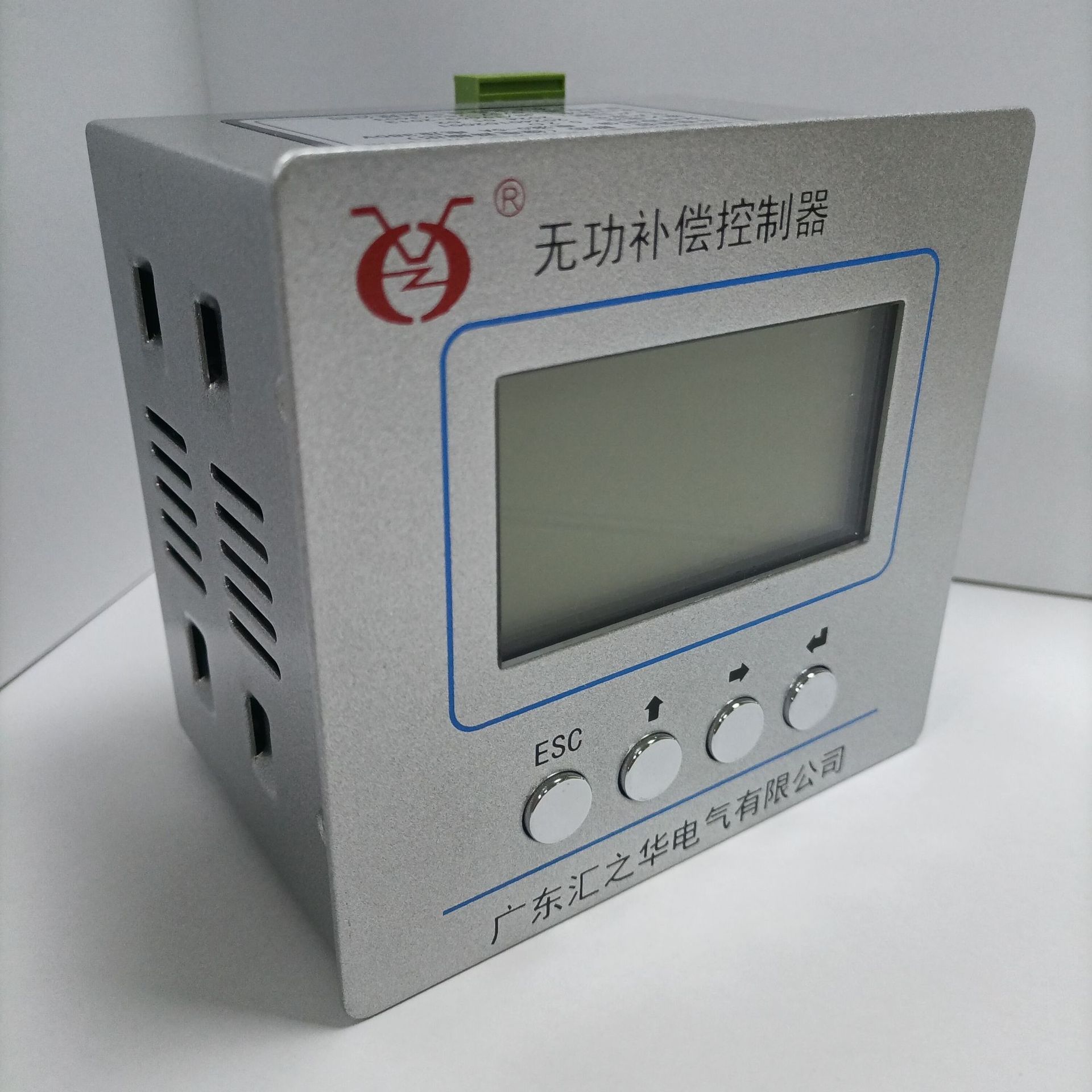

4、显示与按键

A. 液晶显示屏

1.输出路数         2.电气参数        3.工作状态

4.数字显示         5.控制模式

B.按键面板

6. ESC键，退出当前状态，返回主菜单

7.  ↑ 键：设置参数时，数字加1位，将数字从0到9设定。

8.  → 键：显示时，轮显电压、电流等；设置参数时，光标向右移动一位。

9.  ¿  键：设置参数时的确认，当手动工作时，按这个键进行投入，再按一次就切除。

详细操作说明书请联系客户提供详细的说明书；
