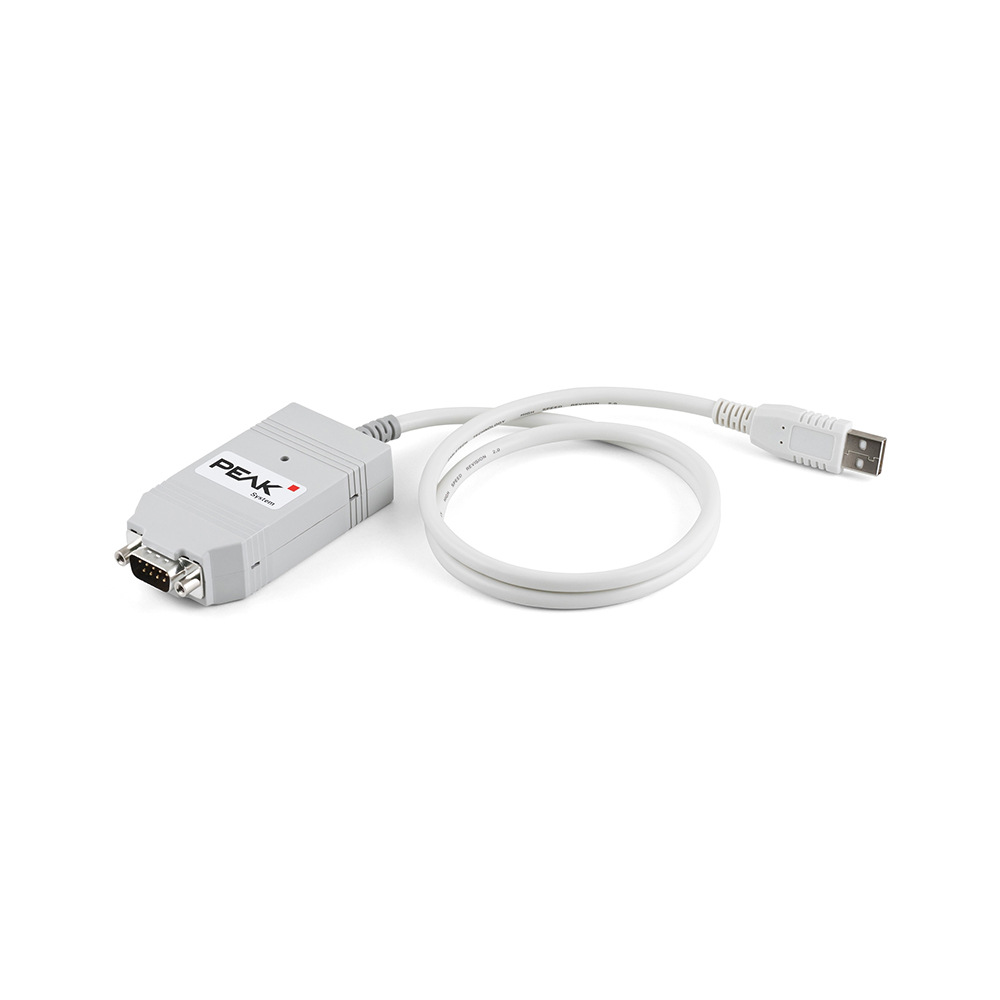

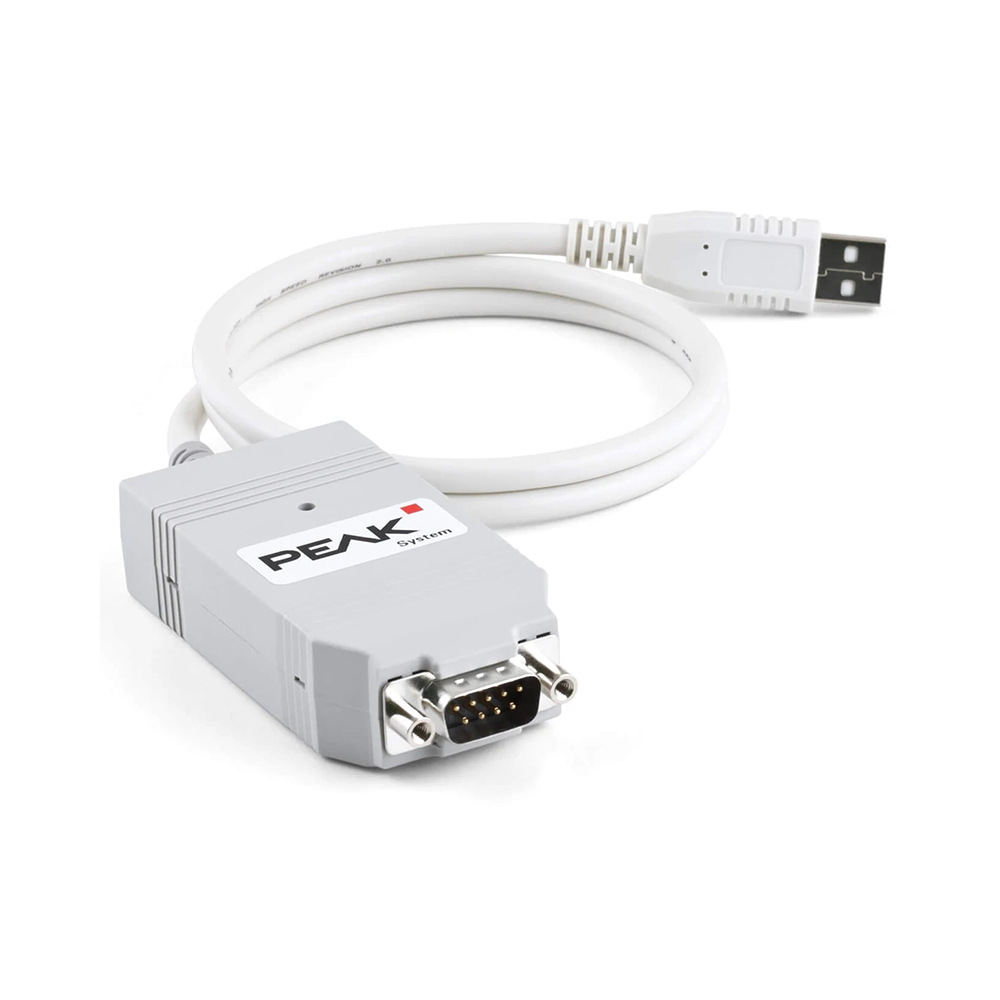

Германия ПИК PCAN-USB CAN к интерфейсу USB, IPEH-002021,IPEH-002022

Описание

PCAN-USB 单通道CAN转USB接口 IPEH-002021，IPEH-002022

PCAN-USB 功能概述

PCAN-USB 可以将CAN网络的报文通过USB连接到电脑，用于监控CAN网络。也可以发送、保存、过滤CAN报文。电气隔离达到500V。

广泛应用于汽车、工业、医疗和其它行业，用于CAN总线监控，CAN总线测试与分析，CAN总线仿真，ECU刷写等方面。

免费的编程接口PCAN-Basic API，提供了C#, C++/MFC, C++/CLR,C++_Builder, Delphi, VB.NET, Java, and Python 3.x等的例程，方便自己开发软件。

PCAN-USB 功能特点

• PCAN-USB，当前市场上最热销的CAN转USB接口之一，全球销售超过十万个。
• 大量的用户根据该产品开发了自己的软件，并使用该产品配套，如康明斯，博世，大陆汽车电子，德尔福等等。

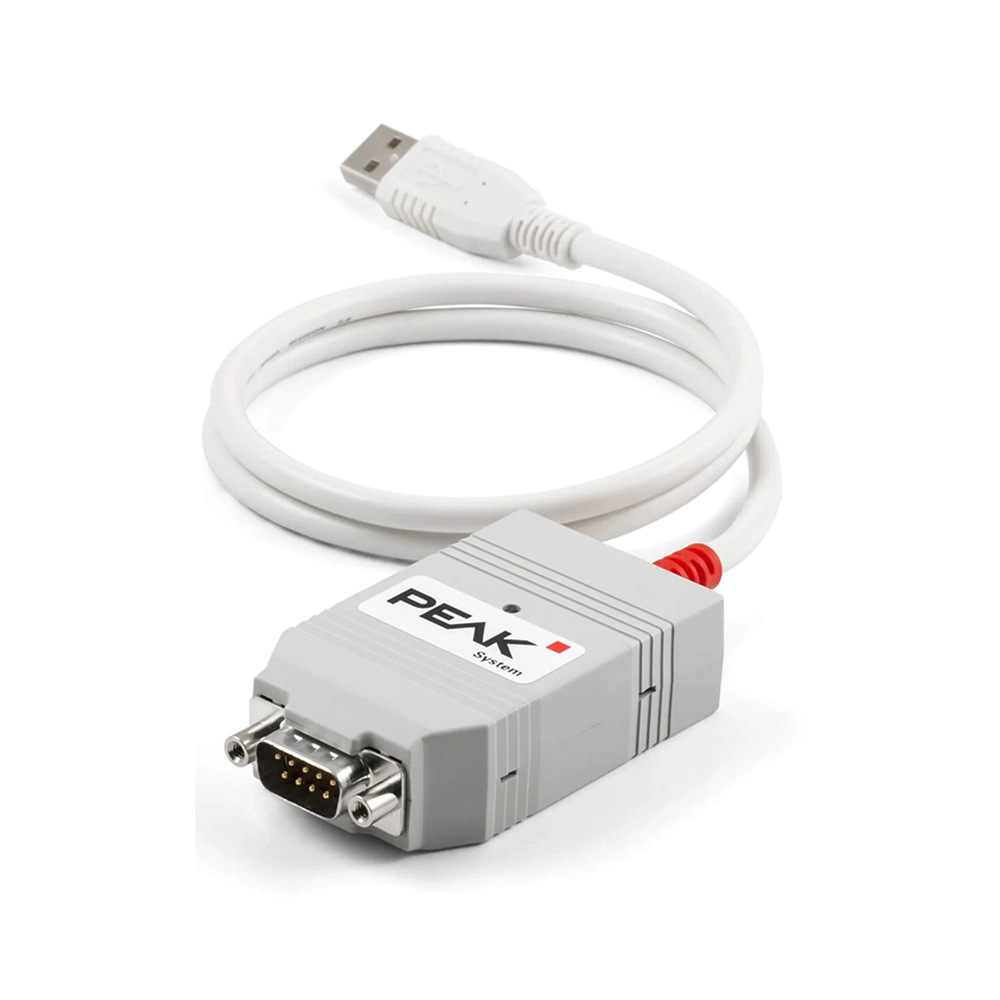

• CAN网络非常容易。它的小巧紧凑的塑料外壳特别适合于随身携带。光电解耦版本可确保电脑和CAN端之间电气隔离达到500V。
• 整套还包含CAN监视器PCAN-View for Windows和编程接口PCAN。

• PCAN-USB，1路CAN转USB接口

• 配套免费的PCAN-View软件

• 免费的二次开发包PCAN-Basic API，PCAN-UDS API等

• 支持Win7,8.1,10（32/64位），Linux

PCAN-USB 优点

光电解耦版本可隔离高达500V的高压提供免费CAN监控软件PCAN-View免费的编程接口PCAN-Basic API，支持C++, C#, VB, C++/CLR, Delphi, NET, Java, and Python 3.x。支持多种操作系统的驱动：Windows11,10, 8.1 Vista, XP, Windows CE6.x(x86 and ARMv4 processor) and Linux (32/64-bit)支持多种第三方软件：VISU,INSITE,LabView, CodeSys, Matlab, BUSMASTER, EasyMotion Studio, CANmoon, XX-SCAN, PCAN-Explorer5.

应用

• CAN总线监控
• CAN总线测试与分析
• CAN总线仿真
• ECU刷写等

PCAN-USB 主要技术参数

• 适配器用USB连接（兼容USB1.1，USB2.0和USB3.0）
• USB供电
• 波特率高达1 Mbit/s
• CAN卡时间戳的分辨率大约为42us
• 符合两种CAN规范即2.0A (11-bit ID) 和2.0B (29-bit ID)
• 通过D-Sub, 9-引脚实现CAN总线连接(遵守CiA 102)
• NXP SJA1000控制器, 16MHz
• NXP PCA82C251 CAN收发器
• 通过焊接跳接线可连接CAN接口上的5伏电源，比如用于连接外部设备如高速CAN转单线CAN（PCAN-AU5790）
• 运行温度范围从-40°C到85°C

通道与引脚分配：

订购信息

可选配件：

120欧姆终端电阻
DB9-OBD-II线缆

发货清单：

PCAN-USB 接口（塑料外壳）
用于Windows® 11,10, 8.1and Linux (32/64-bit)的驱动
用于 Windows CE 6.x (支持x86和ARMv4处理器)的驱动
Windows CAN监视器软件PCAN-View
用于开发CAN通信应用软件的编程接口PCAN-Basic API
用于UDS诊断，CCP/XCP标定的API
PDF格式的用户手册

注意：2-7这6项都是在硬件配套的压缩文件中
