Saleae Logic USB Логический анализатор мультисистемная совместимая официальная версия с частотой дискретизации 100M16 Канал

我们的Saleae Logic16已经兼容从1.1.8版本到1.2.28版本各个操作系统的系统的所有软件版本。

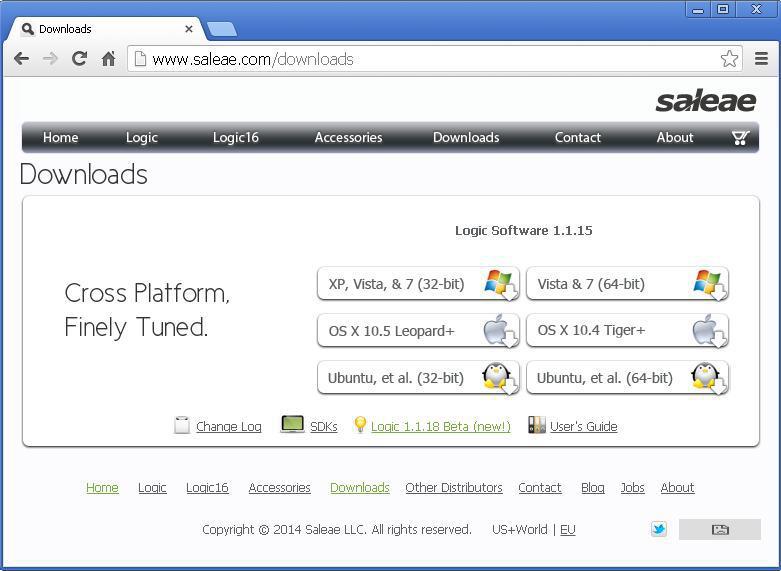

软件直接从官方下载，不需要使用修改后的上位机软件。

常见问题：

2，关于输入接口保护。

答：实现了ESD和TVS高压静电的保护，并且也支持正负60伏以内的电压输入保护。

4，输入接口是否有接口保护芯片。

答：ESD/TVS保护以及过压保护是必须的，采用了专门的高速低容抗SRV05保护管，可以保护相对脆弱的FPGA输入，并且可以保护被测试电路免受静电火花等可能的损坏，多一道防线。

SALEAE LOGIC16 简介：

1,实时采集利用USB2.0高速接口上传给电脑，电脑端实行实时数据存储管理，再采集结束后就进行显示。

2,使用电脑的内存的作为采集存储器，这样就能到传统逻辑分析仪无法比拟存储深度，轻松达到G级别的存储深度。

3 ，可以灵活设置采样率和采集通道数，3路采集时候实现最高100M采样率，6路时候实现50M采样率，9路时实现最- 高32MHZ采样率，16路时候时候实现最 -高16M采样率。

5，体积小，携带方便，使用USB电源，便于现场调试。

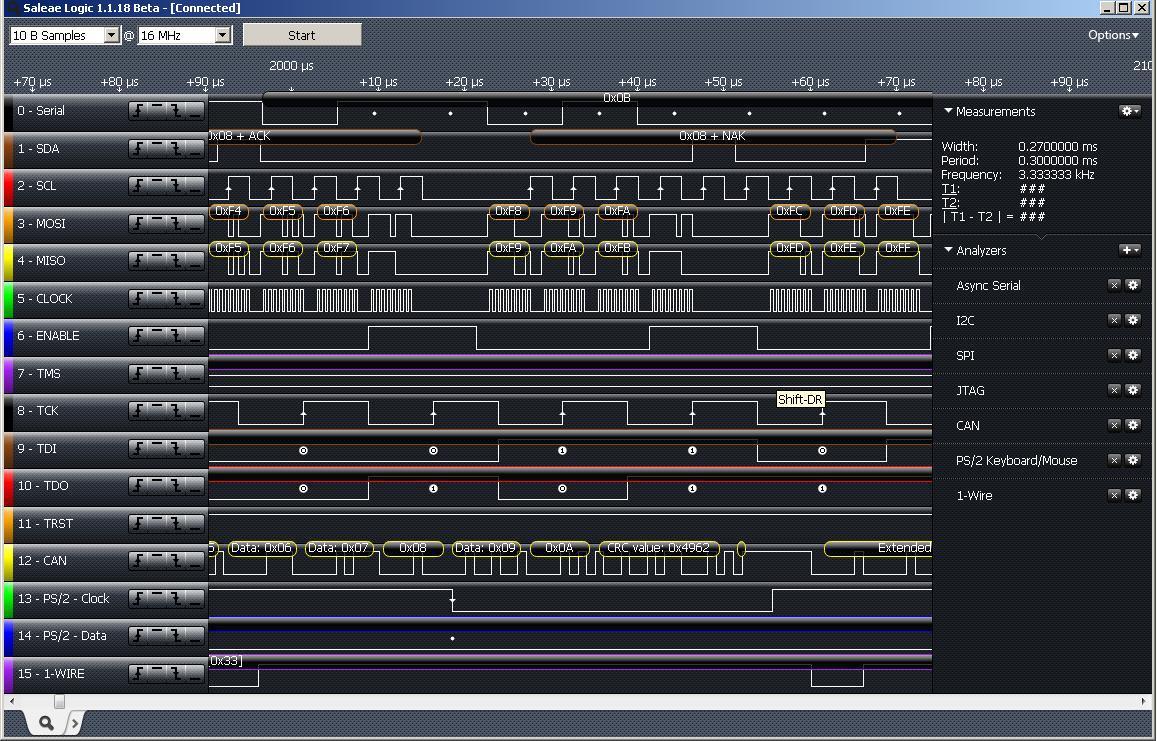

SALEAE LOGIC16强大的协议解析功能介绍：

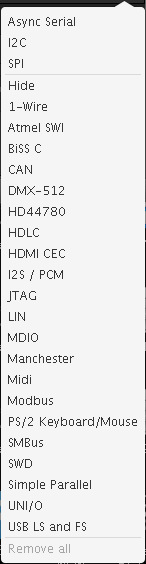

1，包括了SPI,UART,CAN,JTAG,1-WIRE等支持多达17种串行协议分析。几乎覆盖所有常见的串行板级和现场级总线协议。官方还给出各种串行协议设计的资源，在http://www.saleae.com/supportedprotocols

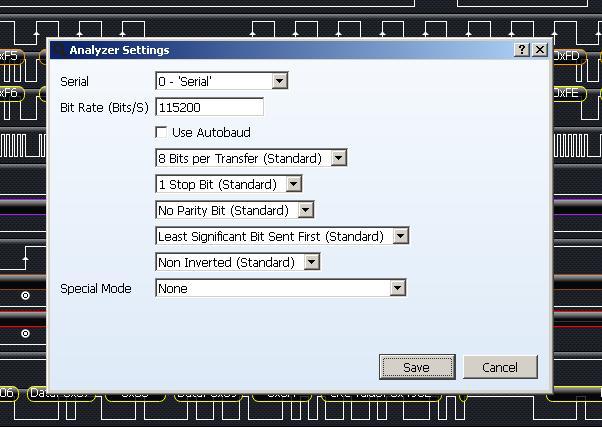

2，可以设置协议解析参数，比如我们所熟悉的RS232协议，板级一般叫做UART。可以在设置界面里面设置波特率，数据长度，停止位，校验位等各种参数。这个设置可以在采集前设置，也可以在采集到到数据以后任意改变设置，将按照新的设置，从新对数据进行分析并显示。

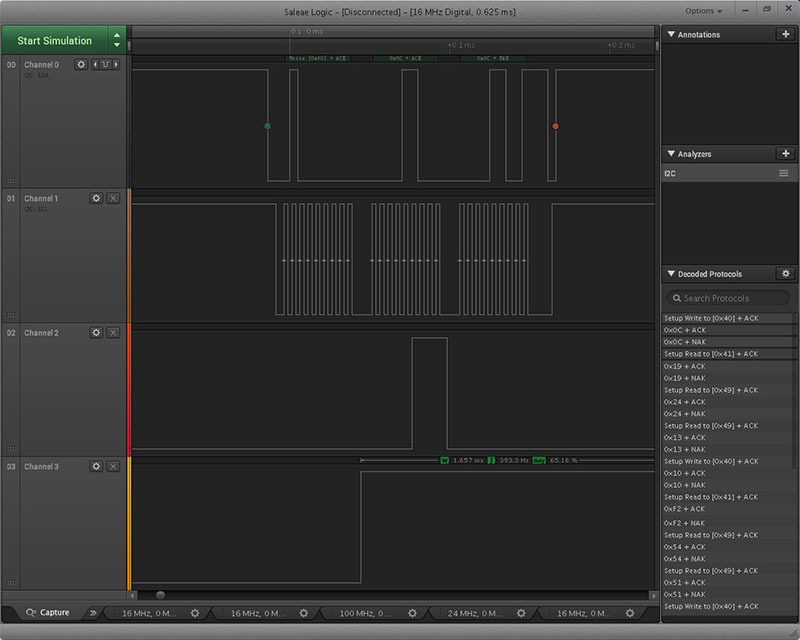

3，支持对多种协议的同时解析，并且在线显示解析的内容。解析的数据有多种显示形式，有ASCII码，16进制，10进制，8进制，2进制等。

关于提高采样速率的建议和说明：

1，尽量接在台式机电脑后面的USB口。接在前置的USB容易出现低速率问题，因为内部用了很长的低质量连线连接主机前面板和电脑主板。
2，笔记本的USB口性能以及USB电源质量往往不如台式机，更容易出现速率低的提示。
3，使用USB HUB 也影响采样速率以及USB电源质量。
4，如果USB端口旁边的USB 口也有告诉的USB设备，比如WIFI网卡，U盘等，也会影响采集速率。
5，每一个逻辑分析仪出货前我们都经过了多个电脑的3通道100M采集测试，确保产品本身性能。
6，PCB板子从设计选件到布局布线严谨认真，确保USB发挥高性能，并通过电测干扰测试。

以下是“所有版本兼容+塑料外壳经济配置”的发货清单

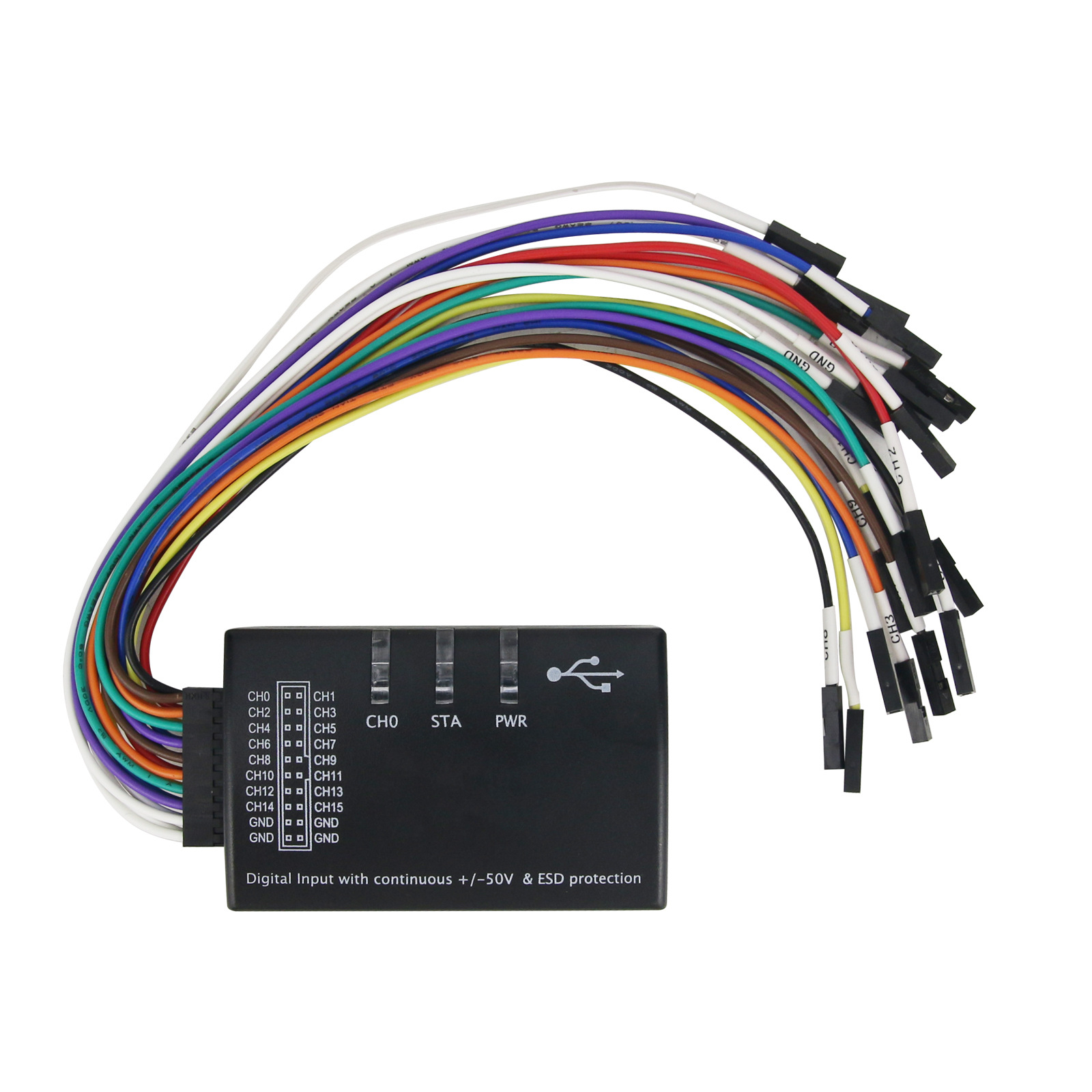

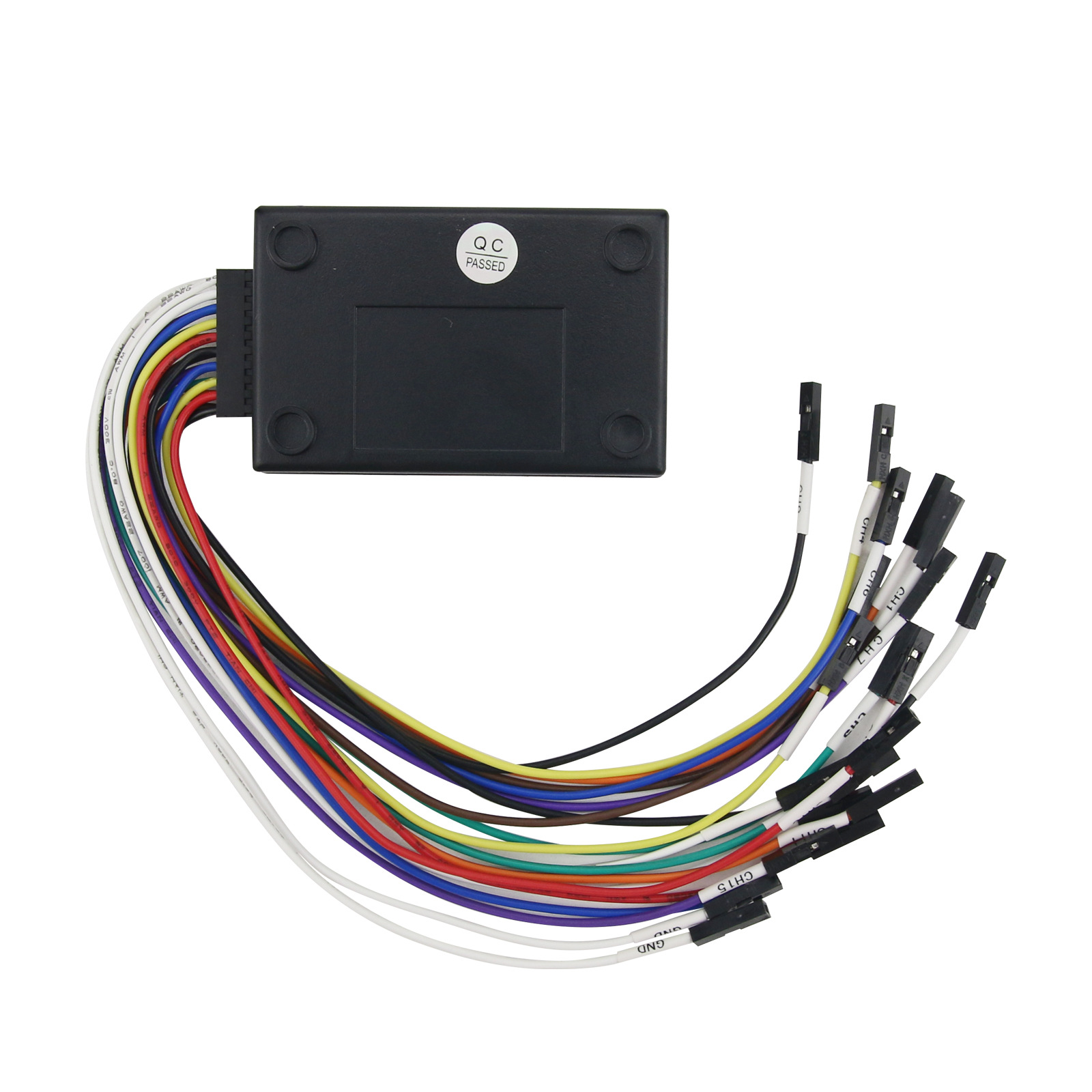

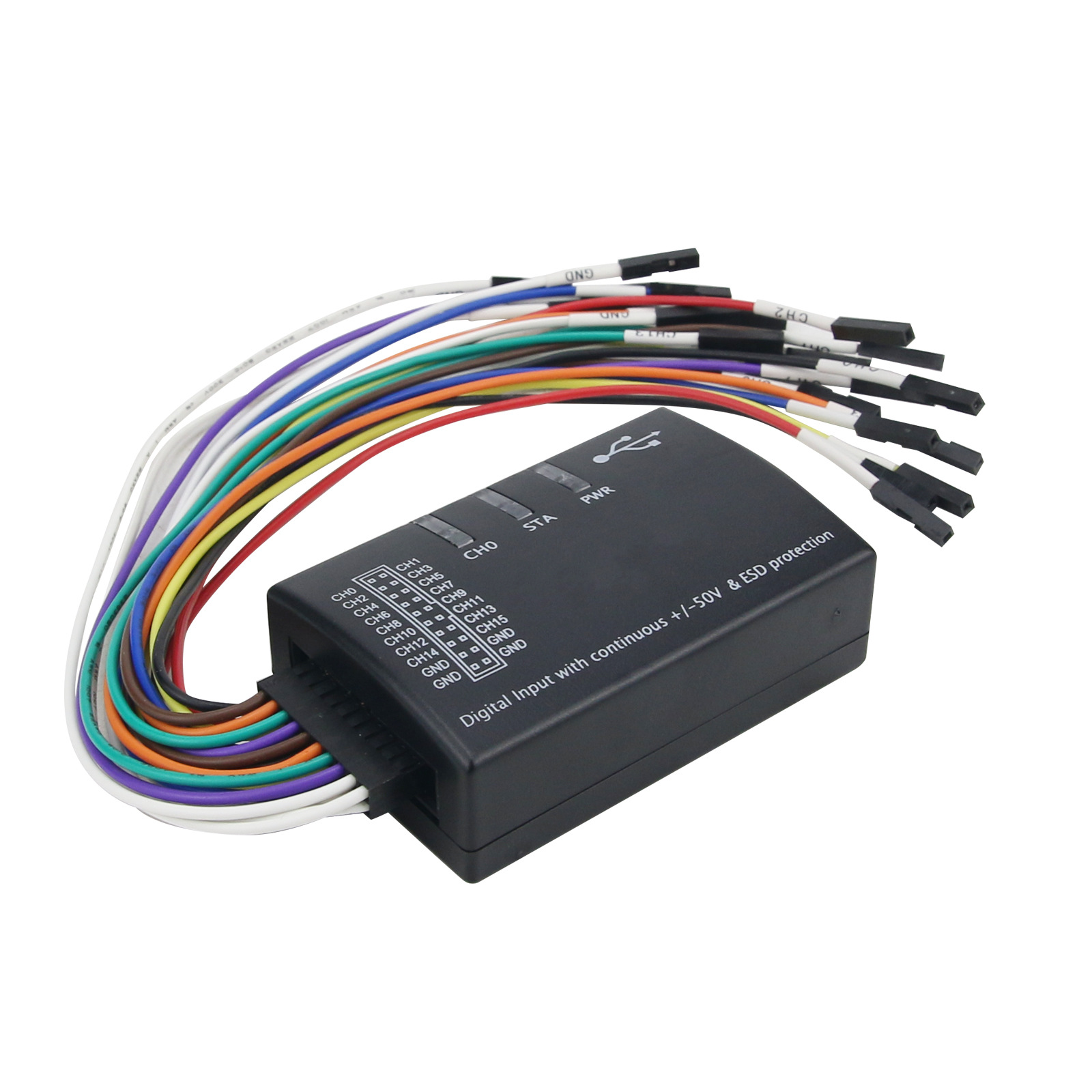

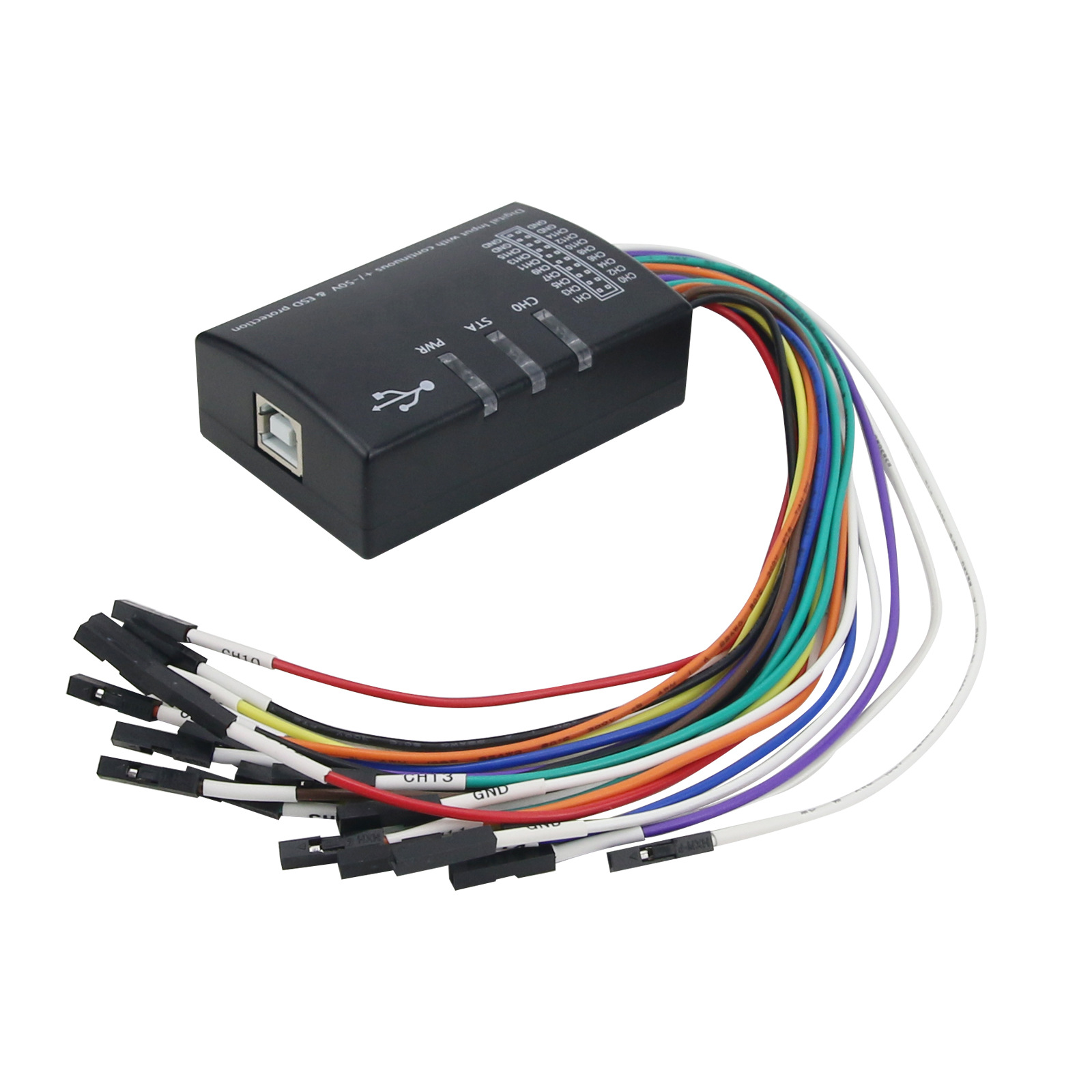

1，SALEAE LOGIC16 逻辑分析仪主机。

2，20跟单独的杜邦线

3，高性能USB2.0线，长度大约1.5米。
