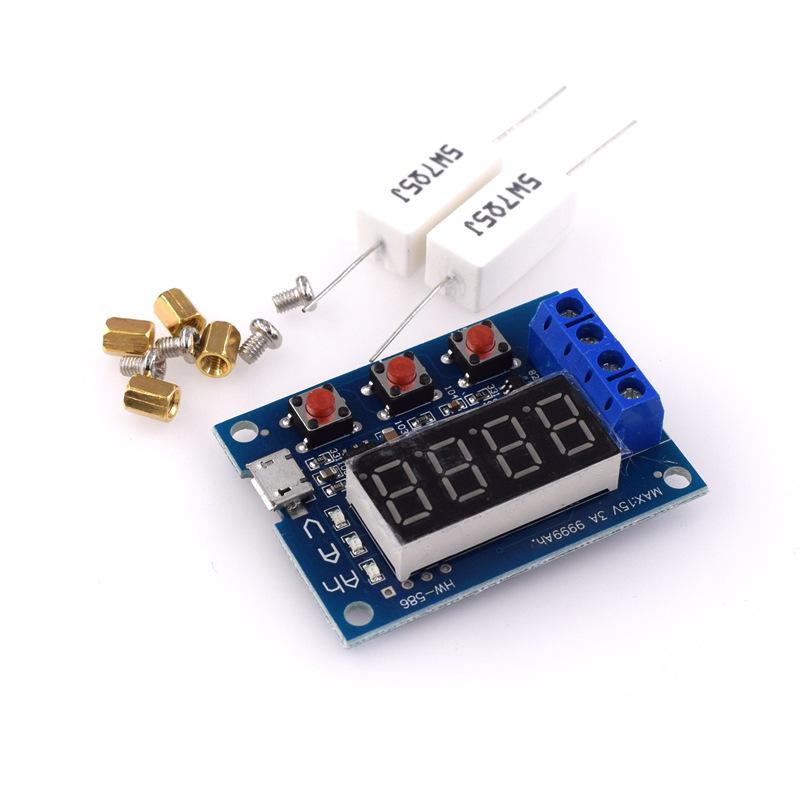

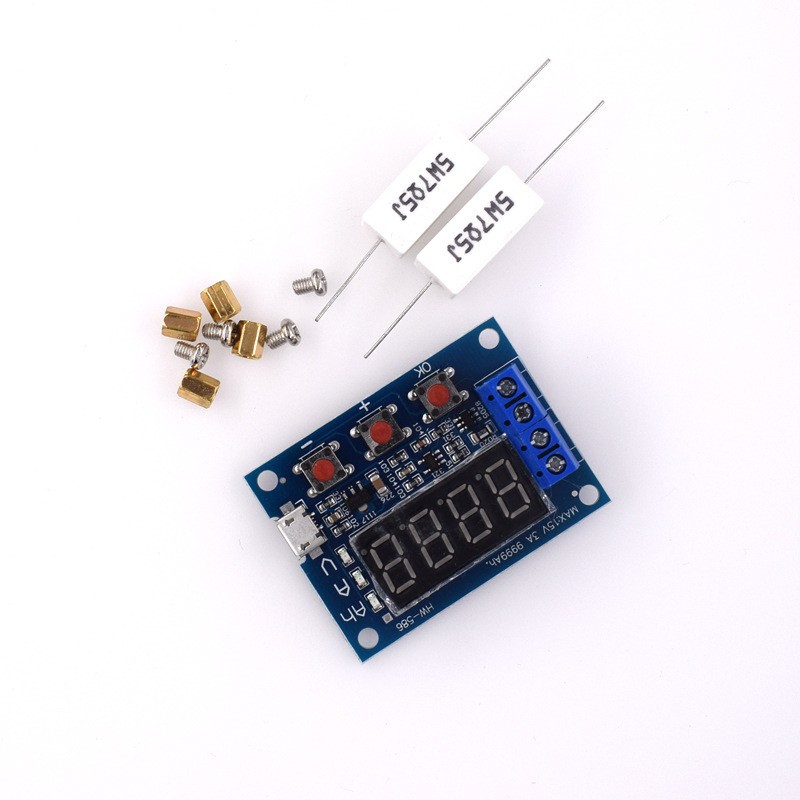

Тестер емкости аккумулятора ZB2L3 внешний тип разряда нагрузки 1,2-12 В тест емкости аккумулятора 18650

Описание

详细参数：

电源电压：DC4.5-6V （micro USB接口）

工作电流：不超过70mA

放电电压：1.00V-15.00V   分辨力0.01V

终止电压范围：0.5-11.0V

支持通过电流：不超过3.000A   分辨力0.001A

电压测量误差：低于1%+0.02V

电流测量误差：低于1.2%+-0.002A

电池容量范围：9999Ah（1Ah=1000mAh）数值较大时通过小数点移位切换，当低于10Ah时显示为X.XXX ，达到10Ah以上显示为XX.XX，以此类推。

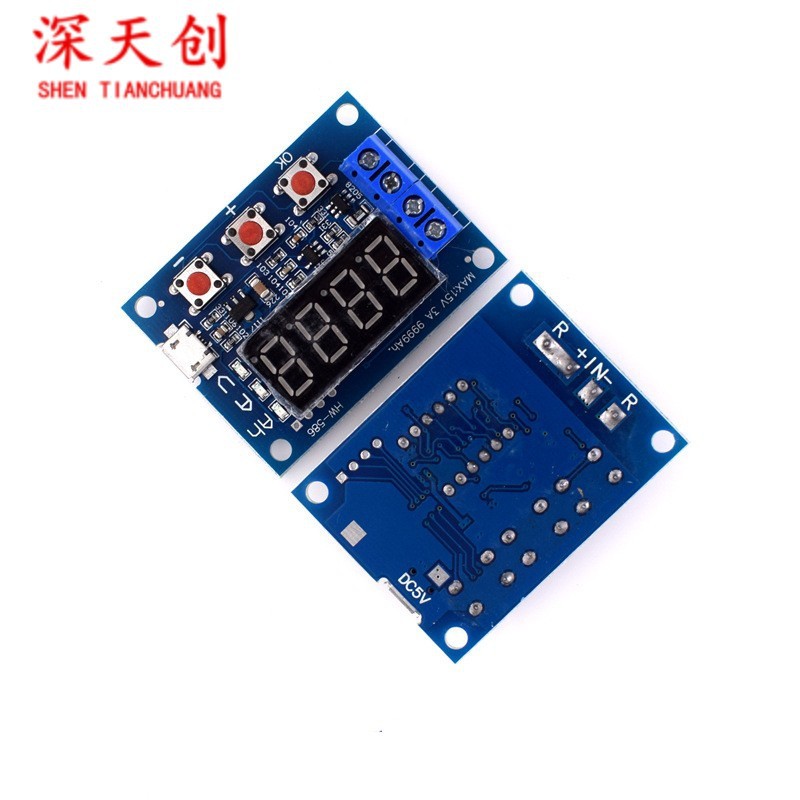

电路板尺寸：50mmX37mm

成品尺寸：50mmX37mmX17mm   （长X宽X高 ，包含铜脚高度）

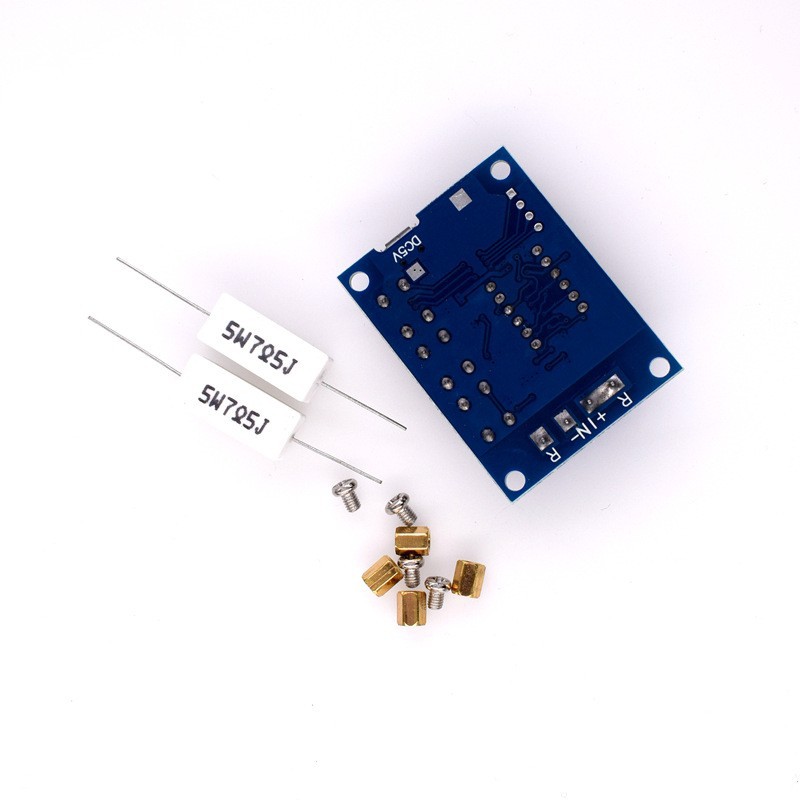

板及配件重量：单板28g（包括铜柱），两只5W陶瓷电阻9g，50W电阻约27g（含线）

  注意：本电路为了提高电压测量精度，特别设计了直流偏置，当端子什么都不接时会显示一个很小的电压，并不影响实际测量，如果您短接输入端子（这时候必然0V）就会显示0。想弄懂原理的可以去查阅电工学里的叠加定理。

 使用方法：

1.被测电池应当首先充满电。

2.连接被测电池正极到输入正，负极到输入负极，不可接反（带负载接反可能会损坏电路）！连接负载至输出正极和输出负极，给测试仪micro USB通工作电源（不可用台式机或者笔记本USB供电），此时显示电池电压。

3.直接启动测试只需要按动一下“OK”按键，测试仪能够根据电池满充电压自动制定合适的终止电压，并会闪烁显示3次后启动测试。需要人工制定终止电压只需要在电池电压显示状态下按动“+”或“-”按键修改，终止电压显示为P开头，后面代表电压值，分辨率0.1V，设定好后按动“OK”开始测试。

4.测试开始后测试仪会接通控制负载的电子开关，测试过程数据显示会在放出容量（Ah），当前放电电流（A）以及电池电压（V）之间轮显。当电池电压到达设定终止电压后，测试仪切断负载控制开关，显示数据停留在容量（Ah）上面并且和对应指示灯一起快速闪烁，此时显示的容量就是电池的实际放电容量，按动一下“OK”可以终止闪烁让数据稳定显示，再次按动“OK”按键恢复到刚上电状态可以更换电池测试下一节……

错误代码及含义：

Err1：电池电压高于15V

Err2：电池电压低于设定终止电压

Err3：电池无法承受负载放电电流或者线路内阻太大

Err4：电流过大（电流超过3.1A）

Err5：使用不当或者接线错误已经导致设备烧毁无法使用（电流取样或者控制开关MOS烧毁）

注意：如果电池接反，在负载接通且负载电流较大（约>0.8A时），将可能损坏电路开关管！！
