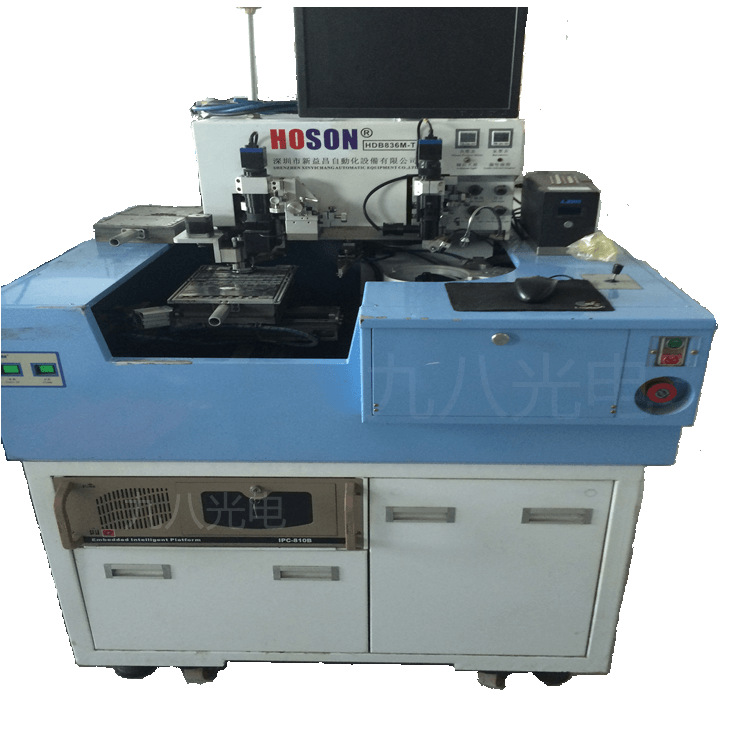

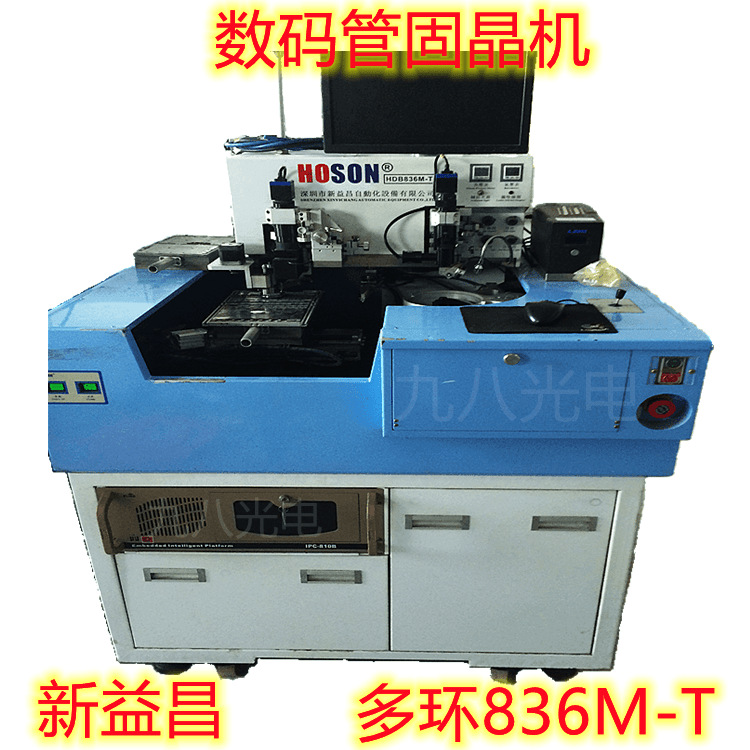

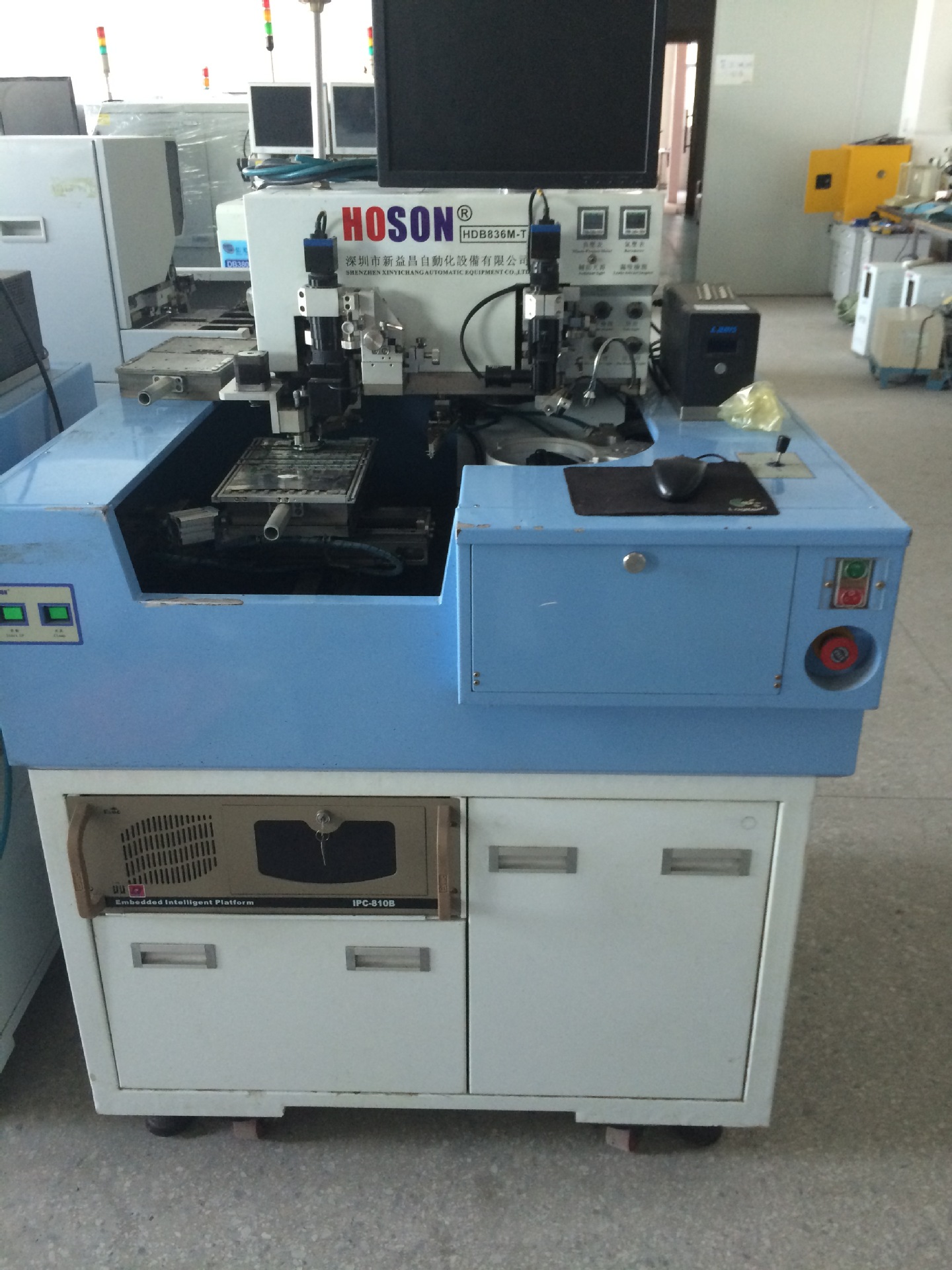

Цифровая трубка Xinyichang Крепежная машина для переплета Кристалл фиксирующая машина Цифровой экран HDB836M-T ICTO в штучной упаковке

Описание

HDB836M-T面式高速固晶机

（周期：230ms）

适用于数码、点阵、大功率、集成、食人鱼、COB、盒装IC、TO管、SMD、3528及5050）

特点：

1.平面式LED灯全自动固晶的选择；

2.高速固晶（230ms/颗，每小时产量为15K）、准确的自动化设备为企业生产效率、降低成本提供了有效保障，从而切实有效地了企业竞争力；

3.固晶位置准确及优良的一致性为后道工序提供了先天的保障，同时固晶位置准确确保LED灯光斑的品质，良好焊接及漂亮光斑再加上优良晶片就构成了好品质LED产品；

4.单料盒与双料盒容量一致，节省双料盒转换时间，实际产能更高；

5.采用全新接触式深测系统控制摆臂；

6.采用新式恒温点胶系统；

7.采用真空漏晶检测；

8. 工控机控制设备运行，简化了自动化设备的使用方法；

二、规格参数

1.系统功能

4、吸晶摆臂机械手系统

生产周期

230ms（取决于晶片尺寸及支架）

吸晶摆臂

90°可旋转固晶

XY

±1.5mil(±0.038mm）

吸晶压力

可调40g—250g

芯片旋转

±3°

5.送料工作平台

2.芯片XY工作台

行程范围

155mm*285mm

芯片尺寸

6mil*6mil-50mil*50mil

(0.15mm*0.15mm-1.25mm*1.25mm)

XY分辨率

0.05mil（1.27μm）

转动环直径

7.33″（186mm）外径

6.所需设施

芯片环尺寸

6″（152mm）外径

电压

220V AC±5%

芯片面积尺寸

4”（102mm）扩张后

频率

50HZ

行程

6″×6″（152mm*203mm）

压缩空气

5kg/cm2（MIN）

分辨率

0.28mil（7.11μm）

额定功率

700W

顶针Z高度行程

80mil（2mm）

启动功率

1300W

3.图像识别系统

耗气量

65L/min

图像识别

256级灰度

7.体积及重量

分辨率

512×512像素

长x宽x高

100×93×180cm

图像识别准确度

±0.025mil@50mil观测范围

重量

750kg

 图像识别系统

1.  采用日本原装CCD数字摄像机及高清晰度同轴光可调倍数镜头

2.  高速成像﹑高清晰度图像为图像采集提供有效保障

3.  17″彩色液晶显示器为图像识别预览及界面操作提供更为有效的保障

4.  可根据晶片及支架的不同，选择黑白二级制或256级灰度图像识别

5.  图像识别准确度：0.025mil@50mil测量范围

6.  采用同轴LED灯光源，侧LED灯光源匹配设计方案，为焊线点反光度不同晶片固晶了可靠的保障。

整机转动系统

1.整机傅动标准件均采用品牌（日本THK﹑NB﹑瑞典SKF）品，具有优良的精度与耐磨性

2.GS836均采用了THK、SKF公司专门为IT行业自动化设备量身定做的产品。

图像处理系统

1.  简易操作﹑可程式搜寻晶片范围﹑形状及晶片间距

2.  可程式器件参数设置，PR定位，提供器件转换

3.  微米级晶嘴及顶针系统设计，确保了吸晶准确性及可靠性。

固晶夹具系统：

1.采用简易夹具转换处理不同支架，如点阵式、COB及食人鱼等各种平面支架（且可根据客户要求而定，也可以选择通用型）；

2.采用单料盒与双料盒容量一致，节省双料盒转换时间，生产效率；

3.采用线性电机系统了固晶质量；

4.进收料系统采用简易夹具及转换性，提供灵活应用；

5.采用全新数控电机推料方式，可轻松选择不同长度、厚度支架。
