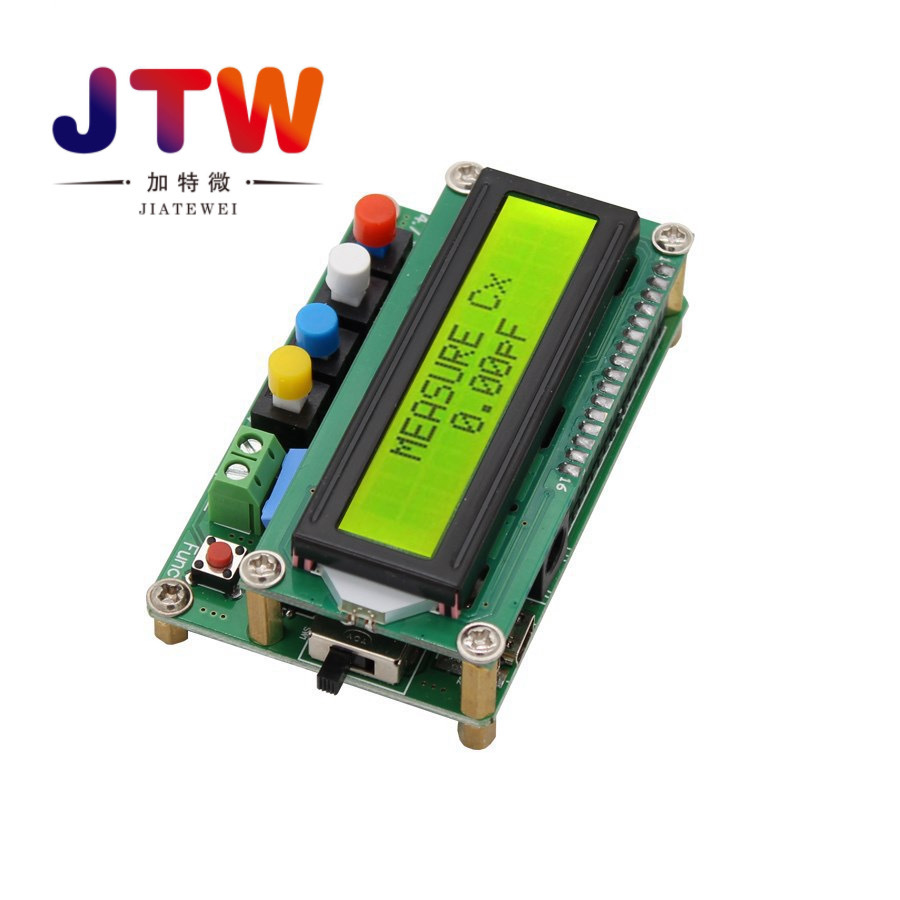

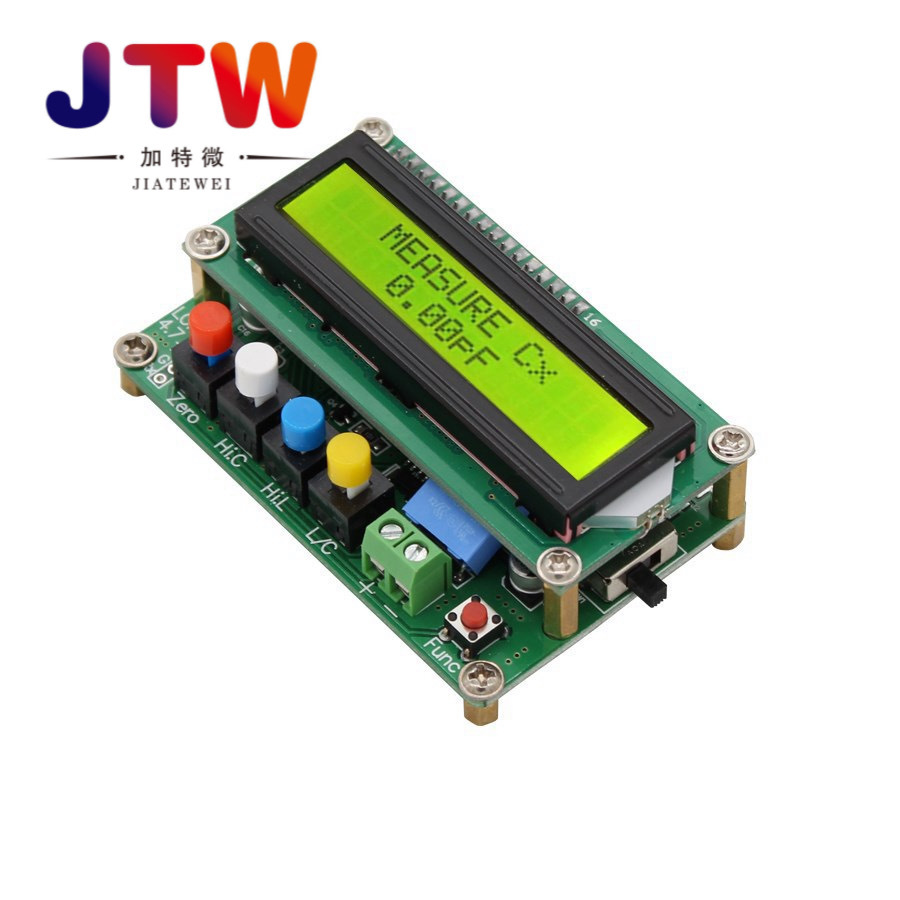

LC100-A型

多功能电感电容测量仪

    从事电子开发的工程师经常需要测量电感与电容，而市场上卖的电感电容表价格较高，并且测量小电感和小电容误差较大，本仪表基于LC谐振原理，加入高速微控制器的测量计算，能够测量1uH以下电感和小于1pF的小电容，这个也是该仪表的大特色，特别适合于微波制作和开关电源变压器、滤波电感的测量等。

LC100系列仪表分为LC100-S基本型和LC100-A全功能型两个型号，LC100-S型具有三个测量档位:

1. C档……..电容(0.01pF-10uF)

2. L档……..电感(0.001uH-100mH)

3. HL档……大电感(0.001mH-100H)

而LC100-A型比LC100-S的又多了一个档位：

4. HC档……大电容档(1uF-100mF)，

所有档位都是自动量程的，使用非常方便。这样一来，LC100-A无论从测量范围还是测量度等方面能够取代市场上的任何一种电感电容测试仪器，性能参数直逼数字电桥，是一款性价比高的仪表

资料下载链接：http://pan.baidu.com/share/link?shareid=1428669692&uk=2302102993

结构介绍：

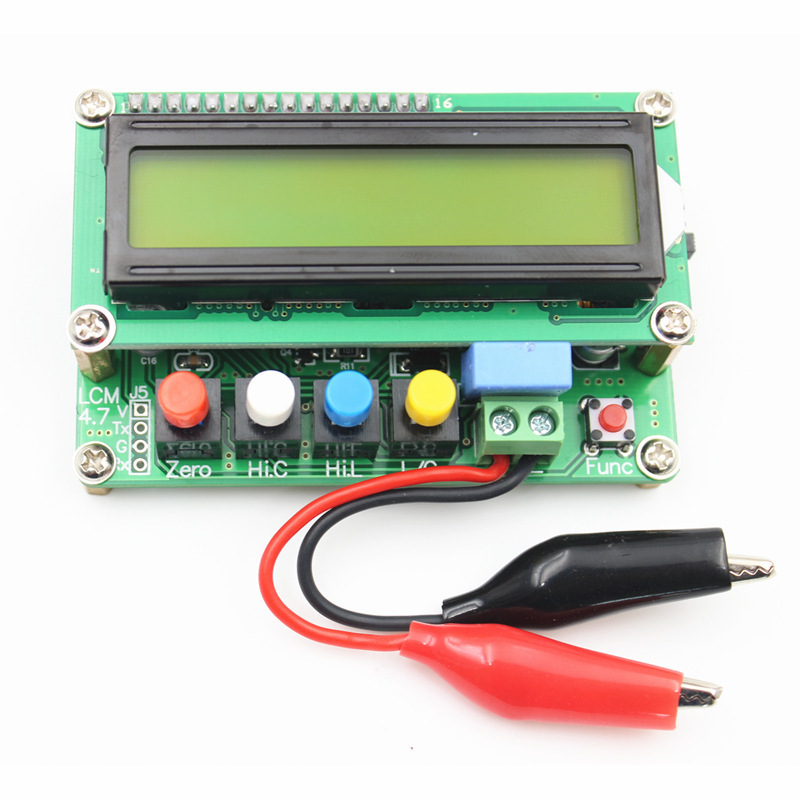

整体效果图。在使用时，你可以使用微USB连接线连接到电脑的USB测试仪电源，如果用户有一个USB插头或直流5V电源适配器也可以直接到仪表供电的移动电话充电器。特别注意：如果你使用的是直流插头适配器，请肯定孔，外周负，而微型USB接口不发生性错误条件。

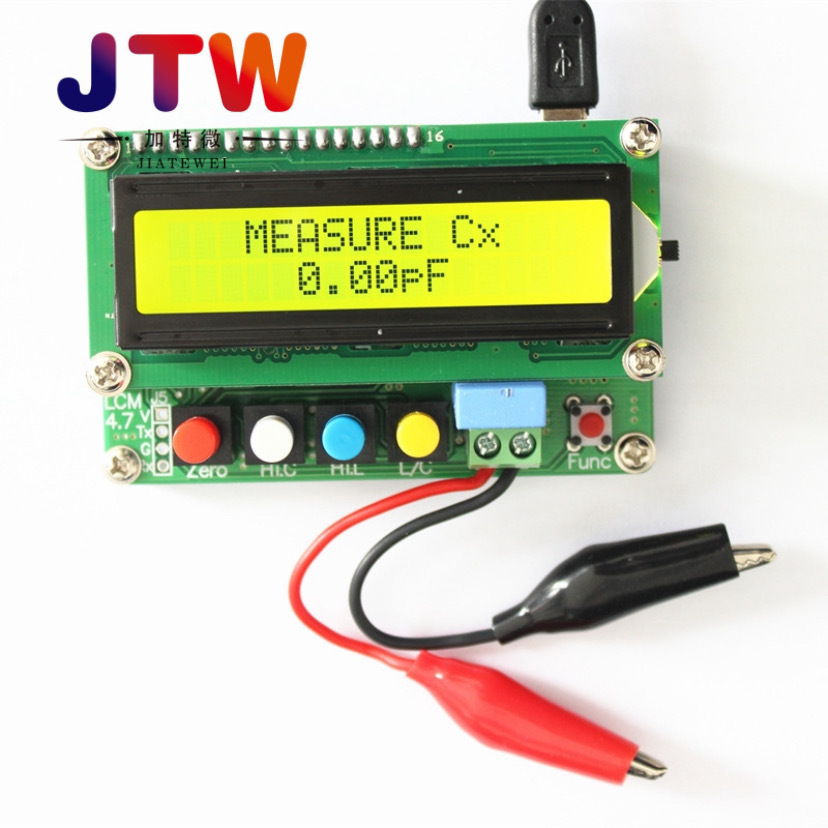

仪器结构：

按钮，共有5个，“复位”0“HC”按钮，大的电容，电感，选择“HL”选项，“信用证”和黑色的扩展功能的按钮。HC，HL和L / C的选择是自锁，新闻发布是1，0，X代表任意函数

使用：

1。连接电脑USB作为电源和开关测试仪。

2。根据待测元素的模式的选择，选择测量电感LX，电容CX，电感或电容，HC HL，在测量终端开放的状态，从屏幕上看到：

电感测量0.000uh LX：

电容显示：测量CX 0.00pf

结果表明：大电感测量HL 0.000mh

大电容的测量表明：HL 0.00uf

3。由于对HC文件的测量原理不同，阐述如下LX，CX和HL三操作方式：

在三模式中，测量零点调节的要求。根据不同的电感电容的方法。

在终端打开状态CX模式，按“复位”键，屏幕显示“设置…好吧”推出后，屏幕显示“时间线”0.00pf；HL和LX模式，终端短路的情况下，按“复位”键，屏幕显示“设置…好吧”推出后，屏幕应该显示“0.000mh”和“0.000uh”后，显示的开路端“超出范围！”。然后，你可以把电感连接测试仪测试。

在测量结果显示，按功能键都是黑色的，将显示测试频率的电流。

4。在HC的文件，请确保电容完全放电进行测量，然后红试验夹具电容器负，黑测试夹电容器阳，读取显示屏测试结果可以，需要注意的是，大容量的测量（超过10mf），测试时间可超过1秒，测试时间越长100mf电容，约7-8秒前的结果。

注意事项：

1。HC模式测量电解电容器，请注意性为负，红黑色的。

2。如果在显示0的测量，有时也需要调零，这可能是负偏差，但是不显示显阴性。

3。严禁在测试端元的时候按下归零按钮，此操作将导致错误的结果。

4。严禁未经测试的电容器放电，否则有可能造成损害的表。

5。使用5V适配器模块电源，确保性为负”，否则会损坏模块。

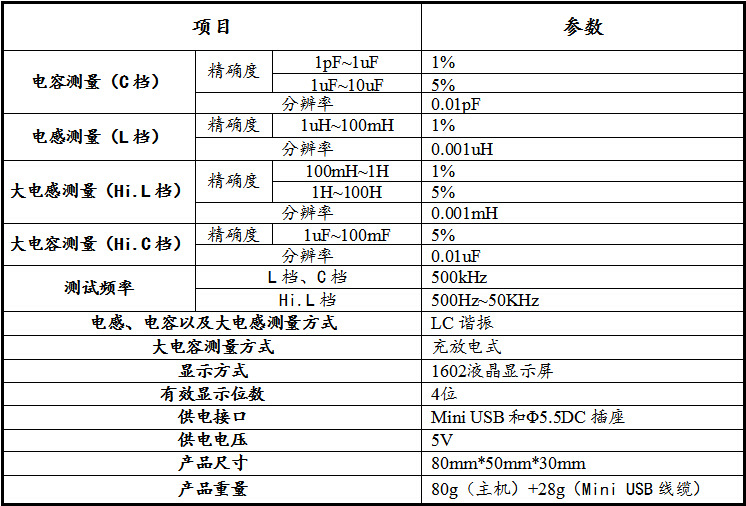

仪器技术指标和功能特性：

温馨提示：由于元器件本身都会存在误差，误差在20%以内都是正常的，所以以上度是在理想状态下的，仅供参考，要求太高的请谨慎购买

使用技巧和注意事项：

1、测量电感之前，短路测试夹清零，可保证测量准确；

2、测量电容之前，开路测试夹清零，可保证测量准确；

3、测量贴片电容时，可在贴片测试夹中夹一块与电容大小相当的纸片，然后再清零，结果更；

4、测量电解电容时，请放电后测量；

5、测量时不可换用较长的测试线，测试线越短，干扰越小，度越高;

常见问题解答：

问：如何校准这款表?

答：测试夹子断开，长按红色按键，LCD屏上显示,此时松开按键，这样就校准成功了。

注：校准时测试夹子旁不能有干扰！

 问：请问仪表配件中的测试夹是贴片测试夹吗？

答：该仪表标配的测试夹是一对红黑鳄鱼夹。

 问：请问变压器类型的电感能测试吗？

答：对于阻值超过100Ω的电感，我们的表头是无法测量的。

 问：请问测试频率如何看，可以自己设定吗

答：测试频率在测试的过程中可以按FUNC键查看，是由仪表的MCU自动分配的，无法自己设定测试频率

 发货清单：

1、LC100-A电感电容表           1台

2、miniUSB电缆             1条

3、红黑夹子                       各1条

LC100-A type is a full-featured added 1uF-100mF electrolytic capacitor test function, in addition to the basic three stalls, all the stalls are autoranging.

This product has an absolute advantage in the small value of testing with respect to the sales of finished products on the market inductance capacitance meter (such as 6243 series) is the accuracy and minimum resolution, and flexible online calibration can always maintain measurement accuracy. The instrument does not use any potentiometer adjustment, calibration parameters are completely stored in the microcontroller FLASH internal power-down is not lost, than the potentiometer calibration methods to accurately.

LC100-A basic technical indicators:

• Measurement accuracy: 1%
• Capacitance measuring range: 0.01pF-10uF
• Minimum resolution: 0.01pF
• Inductance Range: 0.001uH-100mH
• Minimum resolution: 0.001uH
• Large inductance measurement range: 0.001mH-100H
• Minimum resolution: 0.001mH
• Large capacitance measuring range: 1uF-100mF
• Minimum resolution: 0.01uF
• Test frequency: capacitors, inductors file about 500kHz, large inductance of about 500Hz
• Can display current test frequency value
• Effective display digits: 4
• Display: 1602 LCD
• Power supply: miniUSB interface to take power or 5V power supply
• SMD soldering components, stable and reliable

1) LC100-A joined the the large capacitor 1uF-100mF measurement, the following figure is a measure of six large capacitor 4700uF capacitor in parallel measured 28.7mF, equivalent to a capacitor 4.78mF, 28.7mF capacity is beyond ordinary capacitor the range of the table, the instrument test range directly to 100 mF!

2) in the small capacitance, small inductors and large inductive test, LC100-A and LC100-S is the same, the following LC100-S as an example:

a) The following picture is the example of measuring small capacitance can be seen from the picture, the resolution has been reached 0.01pF, you must pay attention to the impact of the test clip, to maintain test clip without access capacitance normalized 0, and then as much as possible to maintain the relative position of the test clip into the capacitor unchanged, this is the same for testing small inductance.

b) The following pictures are examples of measuring small inductance see from the picture, around 4 turn hollow coil wire test results 0.058uH, this result is equivalent to 58nH for the 6243 class of instrument is absolutely undetectable inductive The advantage of this is also the instrument.

c) The third picture is a measure of a 0.22uF safety capacitor, the figures are very stable measurement results, here to give you a hint, if you use the test results beating very powerful that this capacitor stability is poor or poor high-frequency characteristics, and the good capacitive display results very stable.

d) The fourth picture is the view measuring inductance test frequency, current use, press the black button when measuring inductance, capacitance test can also use the same method to view.

Package Content

• 1 x  LC100-A inductor-capacitor Table
• 1 x Mini USB Cable
