Описание

提供的资料包含程序、电路图、取摸软件、焊接方法说明。
备注程序方面本人不作指导，敬请谅解！硬件方面如果有问题，会尽量为亲们解答。
资料下载地址(请复制到IE栏打开，请亲们自行下载)：
http://pan.baidu.com/s/1c0GJ4qc

优酷视频地址，请复制到IE栏打开(因相机内存比较小，所以分2段录制)：
http://v.youku.com/v_show/id_XNjc0OTAwMDE2.html
http://v.youku.com/v_show/id_XNjc0ODkwMzU2.html

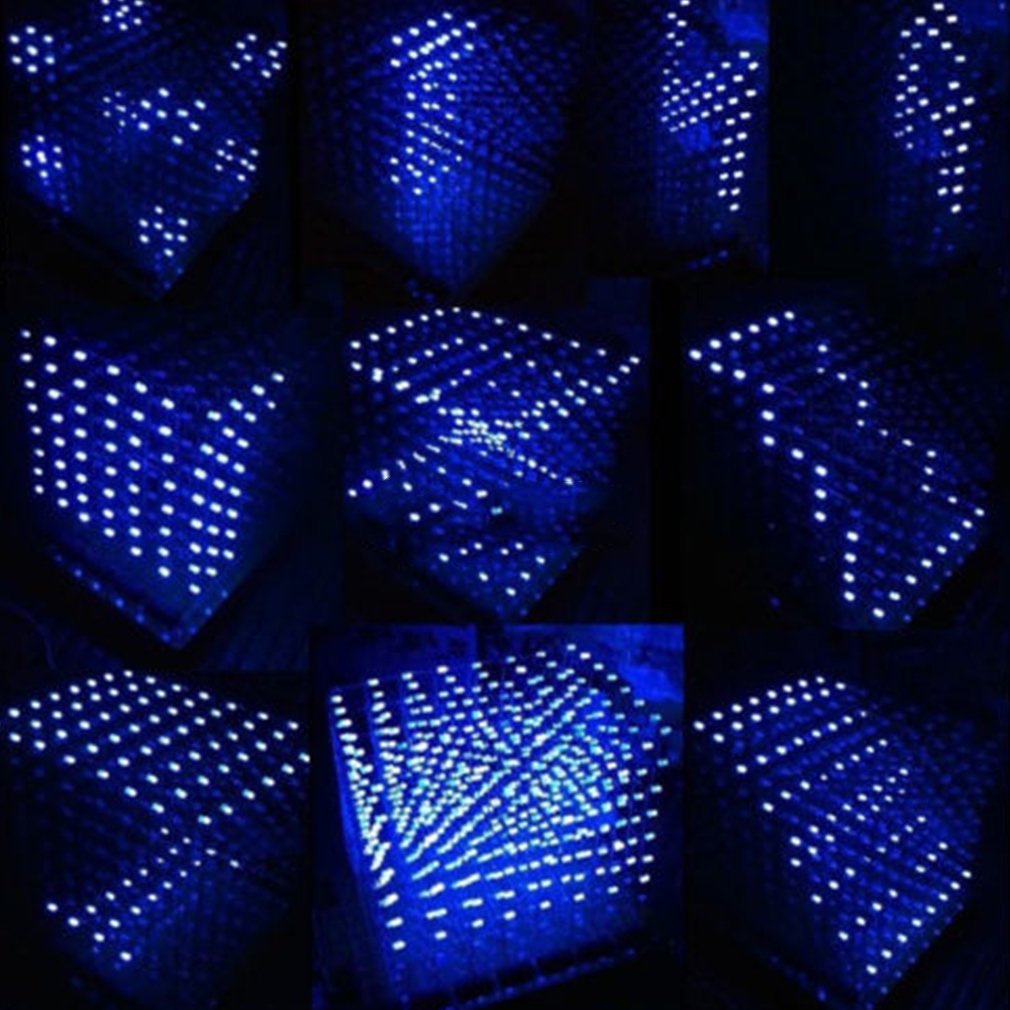

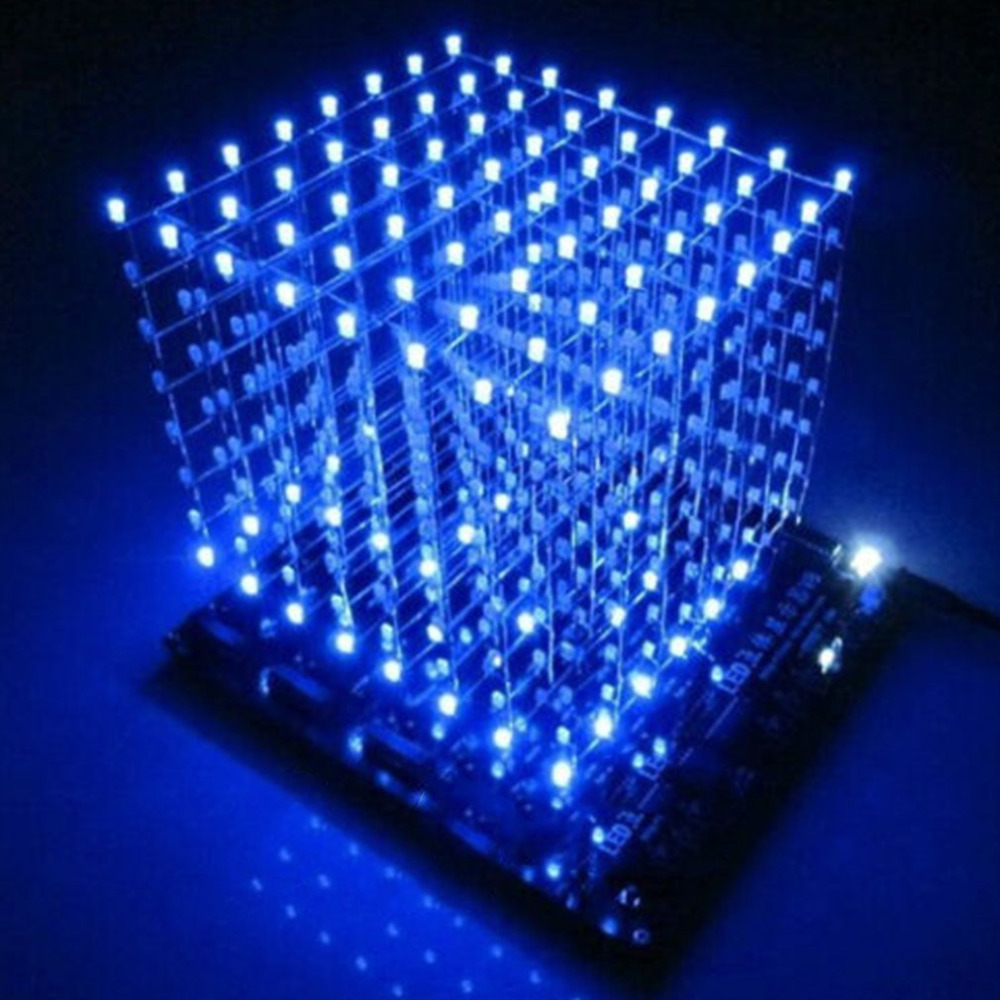

动态3D效果：

金字塔和倒金字塔
下雨画图形效果。
跳跃的图形效果
旋转的多图形效果
方块上下左右 对角多方位 移动
方块灯面跑动效果
灯柱 翻转效果
正方体放大 缩小效果
左右纽转的灯带效果。
三角形立体图形 转动效果
灯条跑动效果
前后拉屏显示图形效果
快速 慢速显示。
UBE8光立方套件出售，此为全套散件，需要爱好者按教程自己组装焊接,如需要成品需要提前预订，因制作比较耗时！
本LED　CUBE8光立方共有8层，一层有8*8＝64个LED组成，也就是512个LED，这512个LED需要自己搭建.

还在用万用板搭光立方控制板吗？  那就OUT了！我们的控制板采用的是工业板PCB，非万用板手工布线，那些多线布起来不是累死人，少焊接或者错焊接一条线检查起来很不容易，一不小心没有检查出来就焊接失败了，成功率也低。上传我们的布线图给大家看看就知道了！

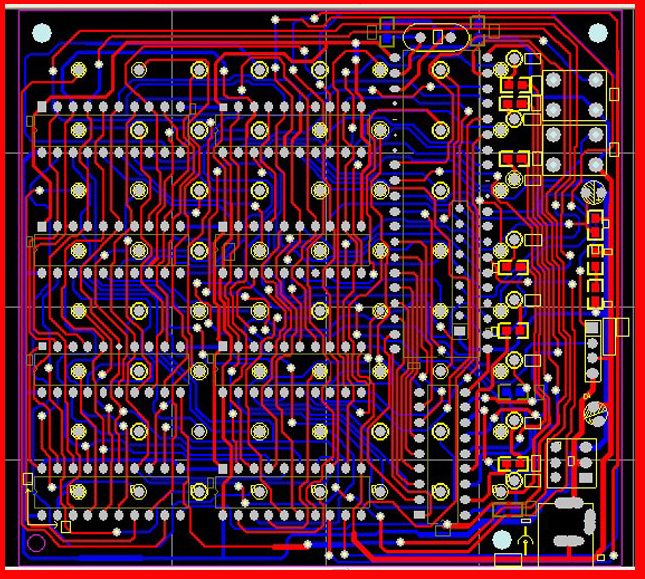

PCB布线正面图:

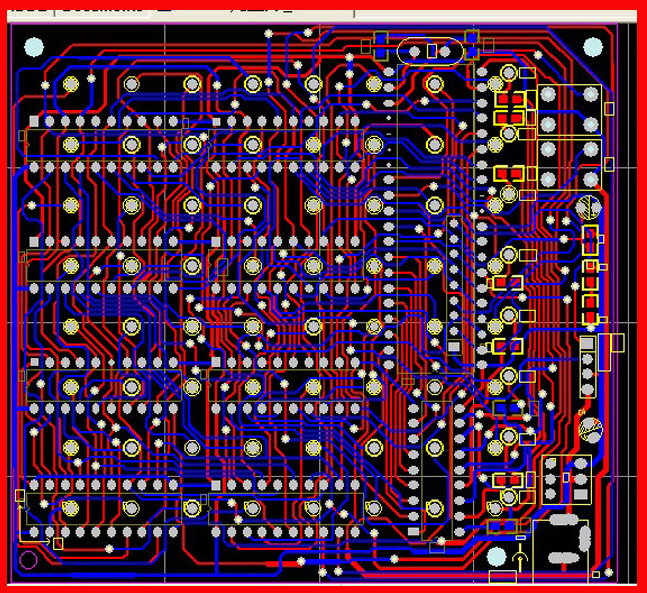

PCB布线背面图片：


有没有看到，这么多线，如果要一条条焊接过去，应该会累得不轻。
参数：
供电电压：4.5-5.5V
PCB板尺寸：11.1CM*12.7CM  套件重量约：240克
3D8光立方套件发货清单：  (部分电子元件多配1至2个）
元件名称 数量
PCB板 1
3MM 白发蓝超高亮LED 约550个（实际需要512个）
40P 圆排母 2
20P IC座 9
74HC573芯片直插 9
USB转DC005线 1
DC005座 1
18P IC座 1
ULN2803芯片 1
40P IC 座 1
STC12C5A60S2（焼写好程序） 1
A09-103排阻 1
8*8自锁开关 1
10UF/25V电解电容 2
12M晶振 1
22P瓷片电容  2
470欧电阻 直插 8
4.7K电阻 直插 2
LED 3MM 1
0.8单芯导线 1
温馨提示：本光立方套件为DIY，制作需要一定的电子基础和焊接能力。
（ 关于基本的电子常识 烦请朋友们好自己查阅相关资料了解。这也是学习的一个过程）

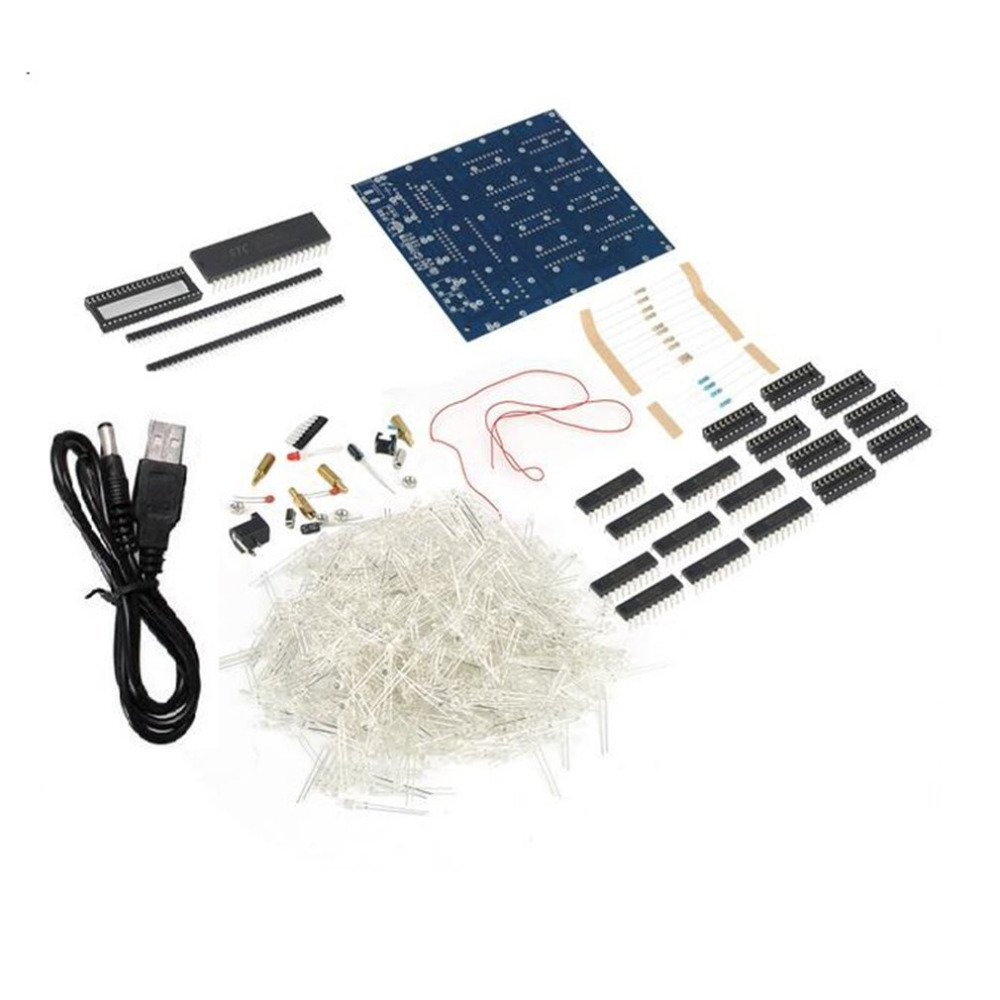

散件发货图片：

注意事项：
1.散件的元件种类比较多，配货比较麻烦，人非圣贤，我们不能保证每包都不少元件，如果有个别少的，不补发，只退差价，同时我们也会尽量不少元件，希望亲们谅解。
2.个别元件如电阻电容等暂时缺货，卖家会发其符号电路原理的他附近值的元件代替。
3.焊接好后，请自助调试，焊接没出错的话一般都可以成功，如果焊接失败，本店不负责，我们不能保证您一焊接就100%成功，这个也是为什么工厂生产线上需要维修工的原因，发的元件都是全新的，但是我们不能保证全新的元件是全部好的，也没办法做到各个元件进行测试再发货，如果是这样，那散件就比成品贵了，所以如果有落发的元件我们按店里的零售价格退差价，如果是元件有坏的，需要买家自己负责。但是我们承诺做到百分百的售后服务，尽大努力协助各位朋友完成制作。因此，当遇到制作出来的成品没有达到我们所描述的效果时，请先不要急于给我们评价，记得联系我们的售后服务。谢谢合作，祝大家购物愉快！
同意这3条款项的再拍，有异意的请买成品，成品我们都有调试测试好才发货，，谢谢！
空板正面图片（光立方更新了，新板元件全部改用直插的，LED的距离改为1.5CM，新板图片）：

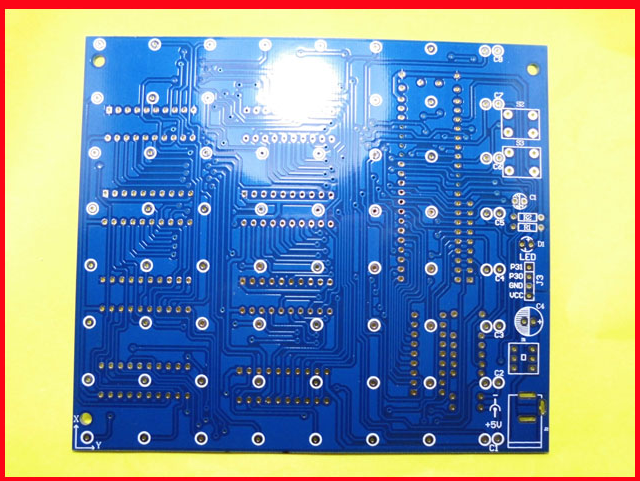

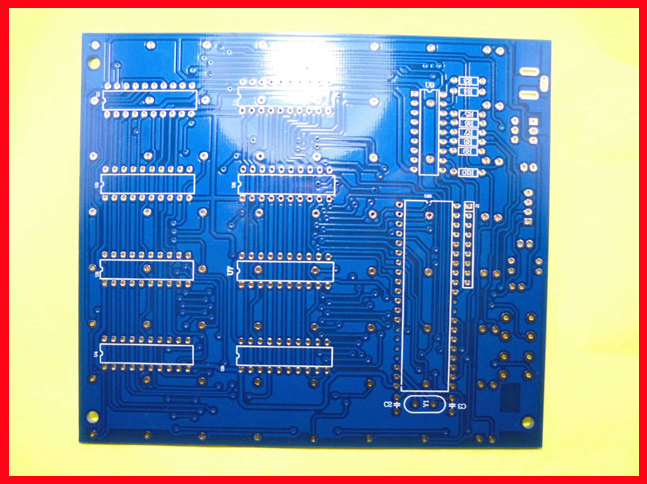

空板背面图片：

PCB板采用FR-4军工级A料板材，板材的公差及一些参数的稳定性，A料表现得非常强悍，这是利益于相对其它一些板料不菲的价格。PCB板上直接印有元件的参数，在不参考电路图的情况下就可以直接焊接，相当方便。PCB批次不一样，颜色会有差异，请亲们理解.
PCB板的特点：
1.焊盘加大并喷锡，容易焊接，且多次焊接焊盘也不容易脱落；
2.不易发生自变弯曲（指的是非人力情况下而导致的弯曲），较差的板材会随着时间及环境的变化而产生弯曲。
3.阻抗更加稳定可靠；

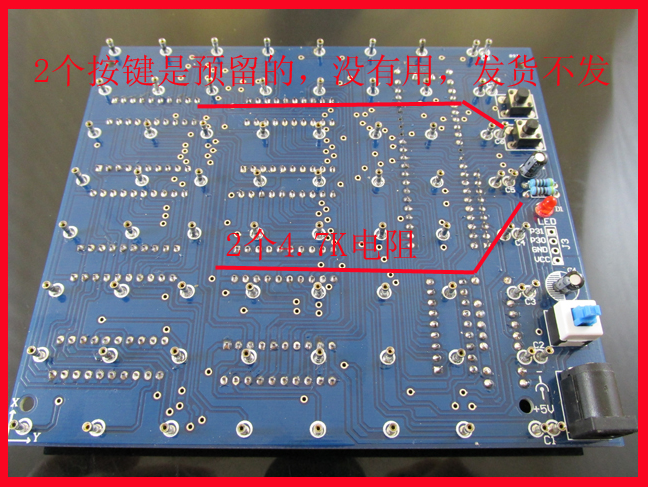

焊接步骤1：先焊接控制板上面的一些小元件：
正面（新板元件全部改用直插的呢，以下图片仅供参考，会尽快更新图片，请亲们理解）：正面

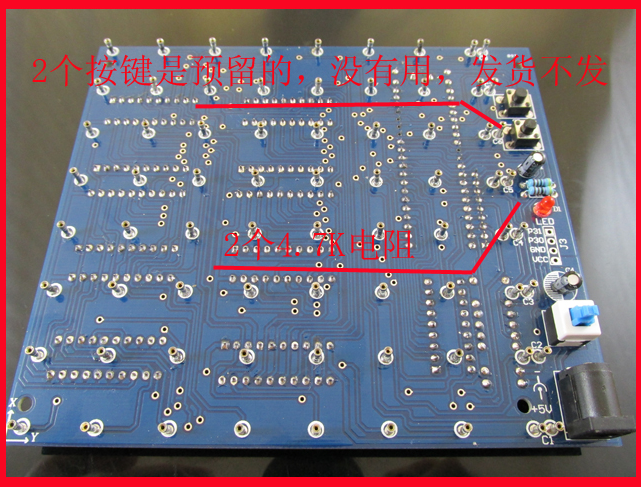

背面：

焊接步骤2：焊接LED插座

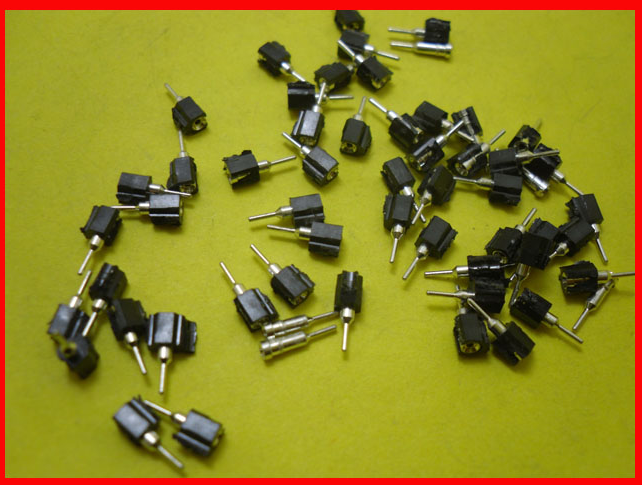

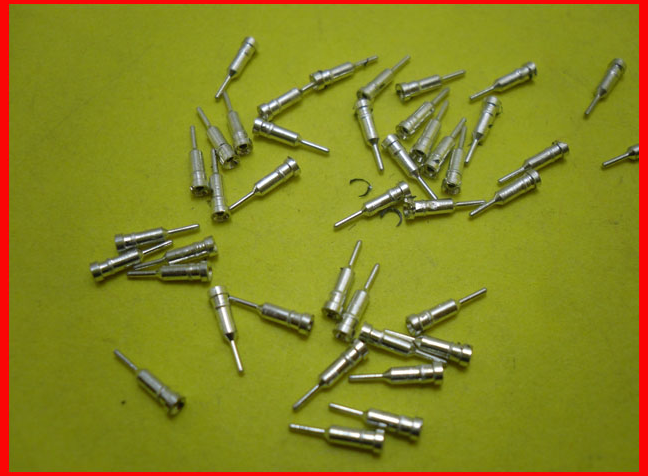

把40P圆排母用水口钳或者斜口钳剪成单针：


接下来再用水口钳或者斜口钳把针座旁边的塑料剪去，这个用水口钳是比较好剪的，当然不剪也是可以，只是比较不美观：

LED排座整理好后就可以焊接了：

焊接步骤3：

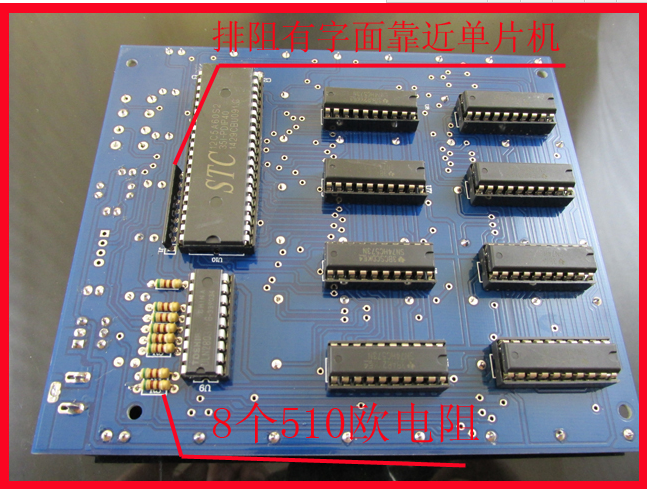

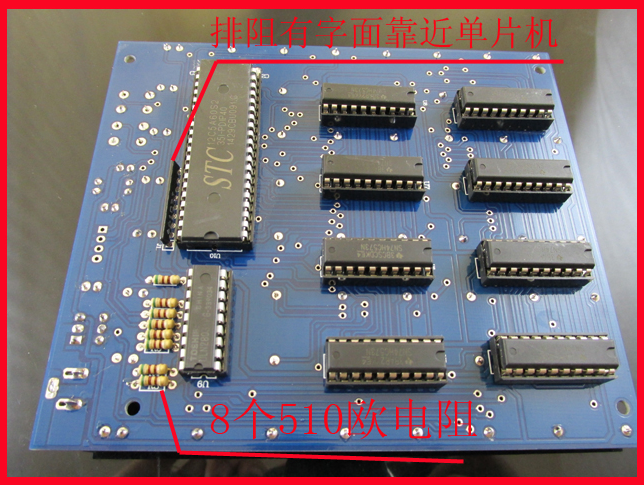

正面的元件全部焊接好后就可以焊接背面的芯片座，焊接好后装上芯片，装芯片的时候注意芯片的方向，不要插反:

焊接步骤4：

至此光立方控制板就焊接好了。接下来搭建LED，控制板上面灯和灯的距离是1.5CM*1.5CM。
搭建灯步找一个硬纸板在上面画出您要的灯的距离（如果有小台钻的可以用木板、亚克力等代替硬纸板更好，如果没有小台钻的，硬纸板一定要找比较厚比较硬的），如果是直接搭建在控制板上，距离就是1.5CM，如果搭建在万用板上可以画1.5到2CM，画好后如果有台钻的就用钻，没有台钻的用铁钉钉后拔出来也可以，钻头和钉子用直径3MM的：

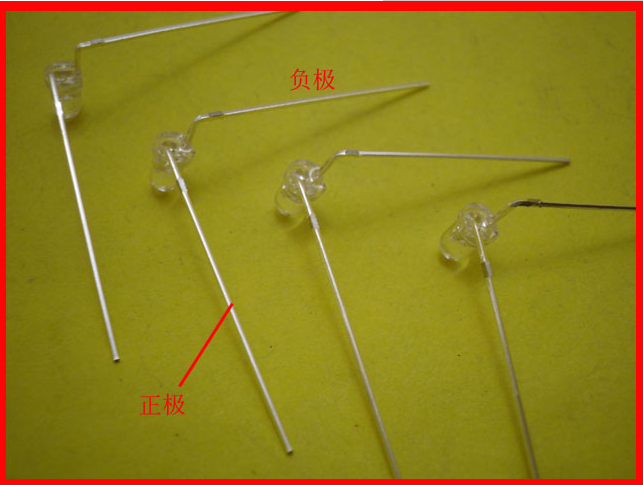

接下来整形LED，把512个都整形成如下图：

整形LED应注意：LED在弯角或折角时请不要离胶体太近，应与胶体保持2mm以上的距离，否则会使LED胶体里面支架与金线分离，弯角在同一处的折叠次数不能超过三次，拐角弯成90°再回到原位置为1次。
步骤6：
LED全部整形好后就可以接下来焊接LED，光立方的LED是分成8个面来焊接的，一个面有8*8=64个LED组成，8个面焊接好好再把每个面中的共阴极焊接在一起(束共阳层共阴），就组成一个8*8*8的光立方了。

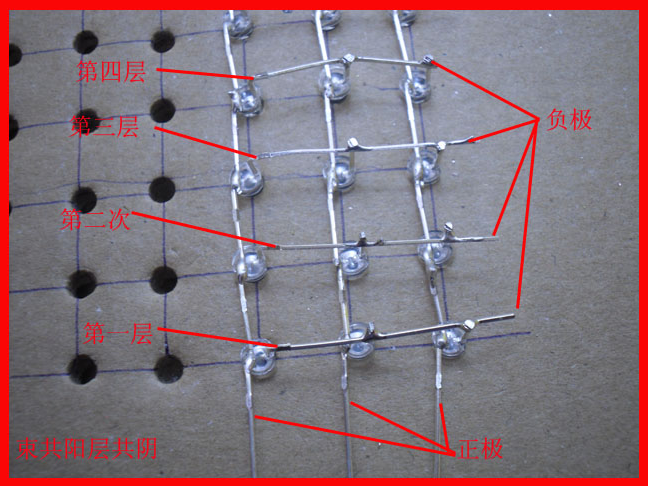

面的焊接方法:

LED焊接注意事项：
1.从点阵的右下角开始焊接，焊接注意事项：
焊接LED时速度尽量快，争取每个焊点在2秒钟左右焊接好，焊接点离胶体底部在2.5mm以上，以防焊接太慢烙铁温度太高烧坏LED。经过实践，用30W到40W左右的烙铁比较合适，电烙铁一定要接地，好使用带接地的烙铁，防止静电击穿或损坏LED；
2.每焊接一排都要测试，看看LED是否会亮，防止LED的极性焊接反了或者把坏的LED焊接上去。
测试方法：万用表（数量万用表）打到短路档，黑笔接二极管负极，红笔接二极管正极，每个都测试过去，如果LED好的会发亮。
3.每面焊接好后也要测试

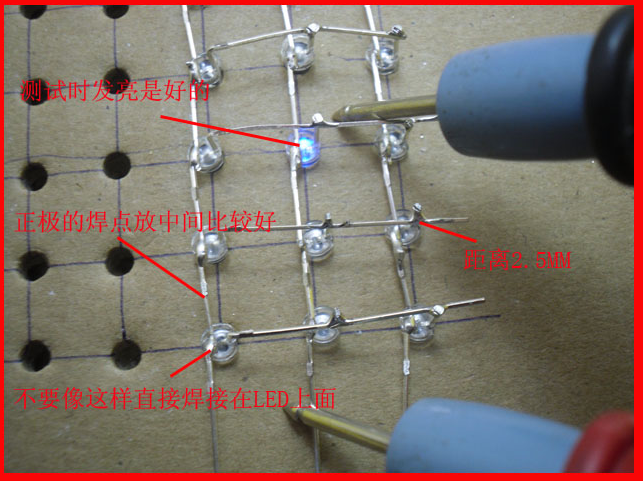

测试图片：

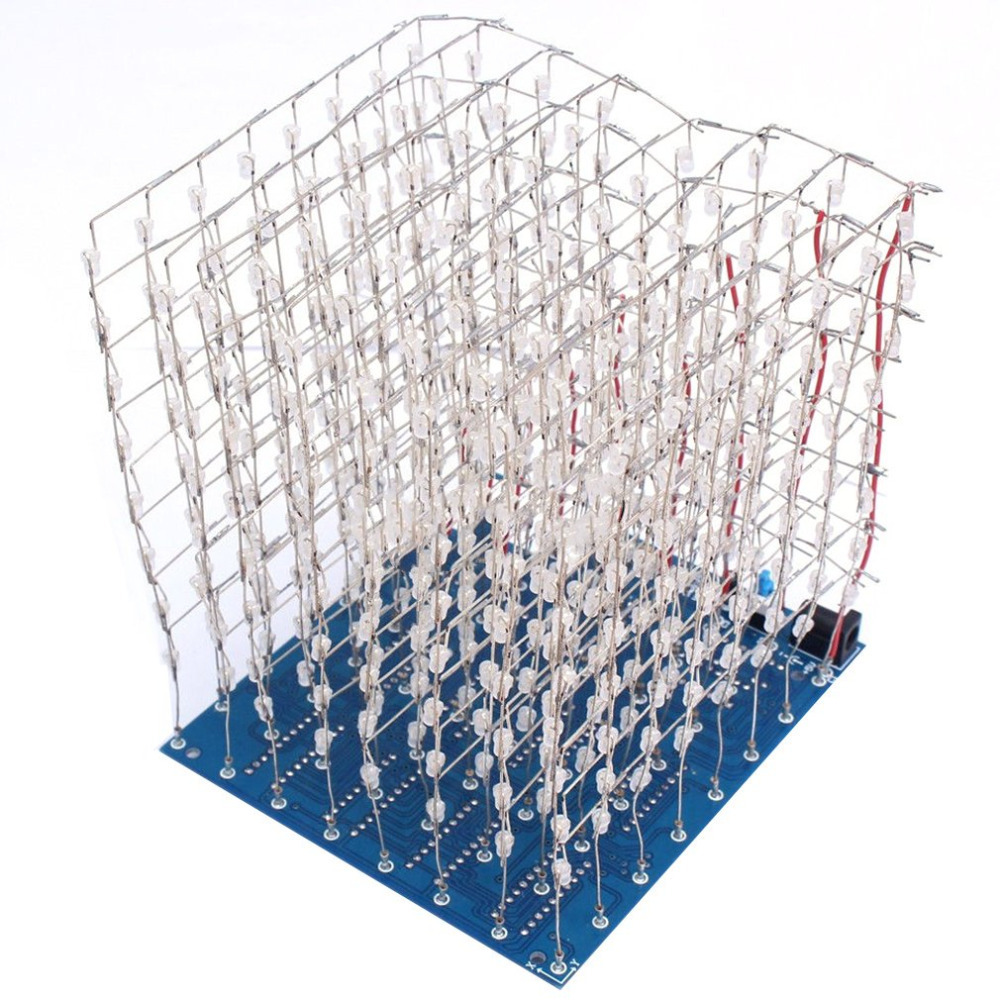

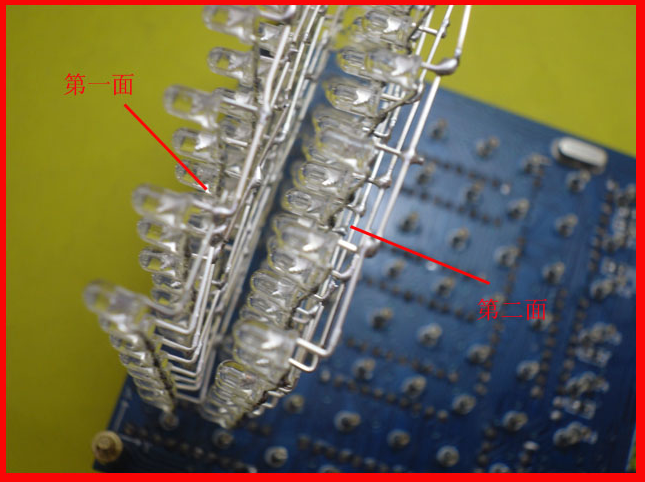

下面是焊接好2个面的图片：

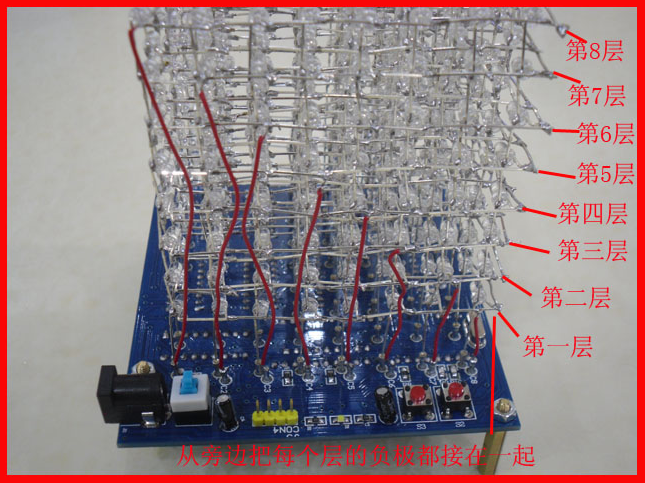

8个面都搭建好后，把每个面相同层的负极接一起（共8层)，然后接到层控制口上，如下图：

到此光立方就搭建好可以通电测试了。
