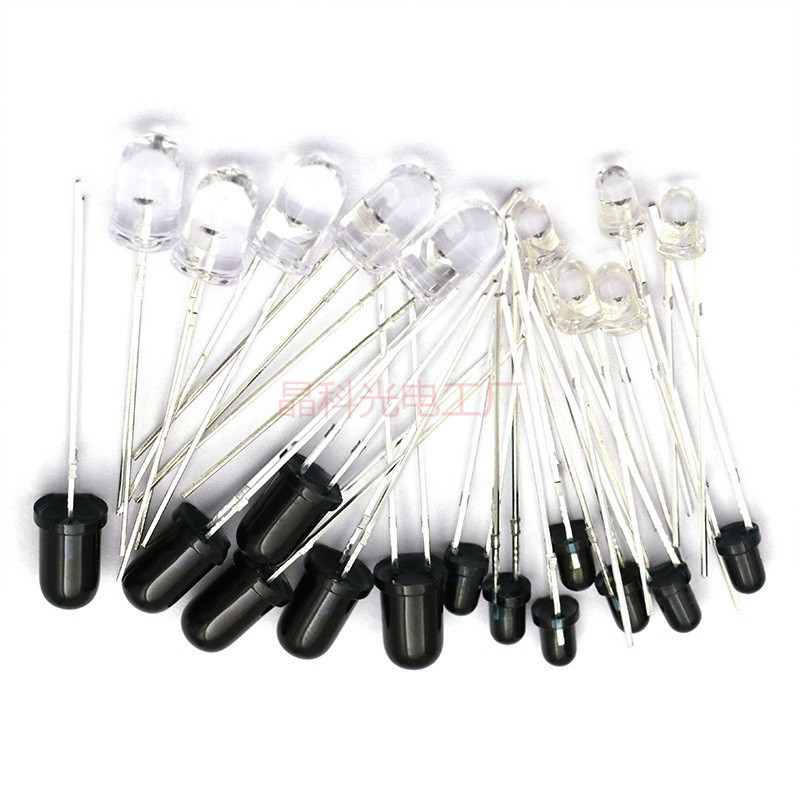

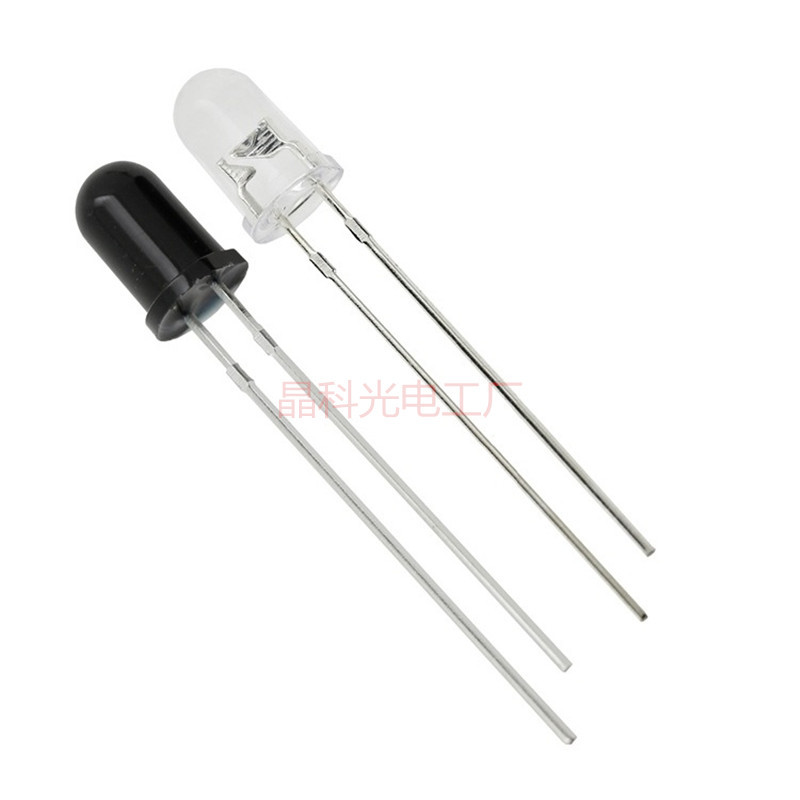

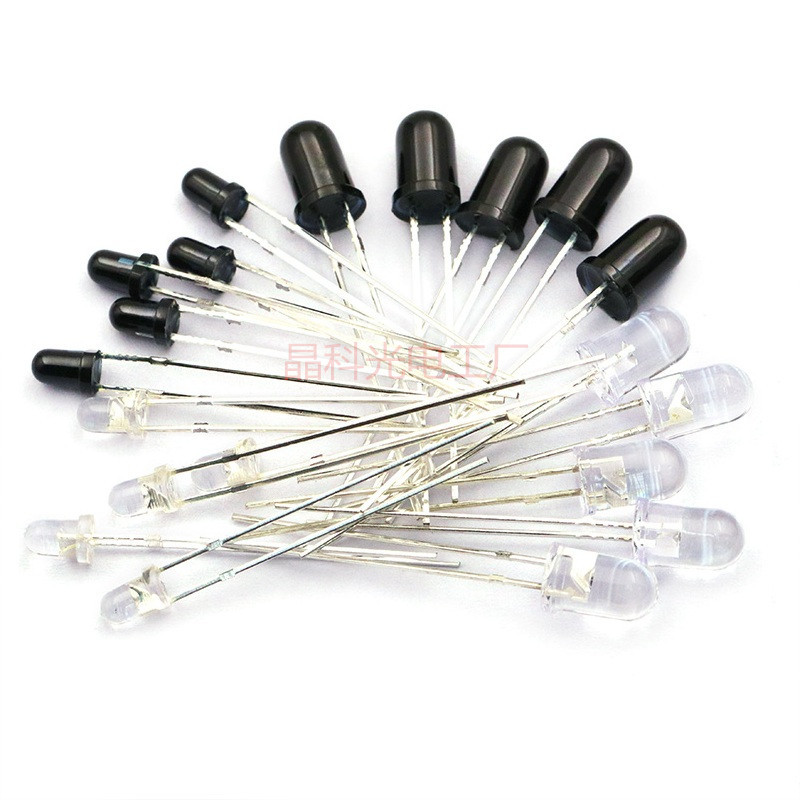

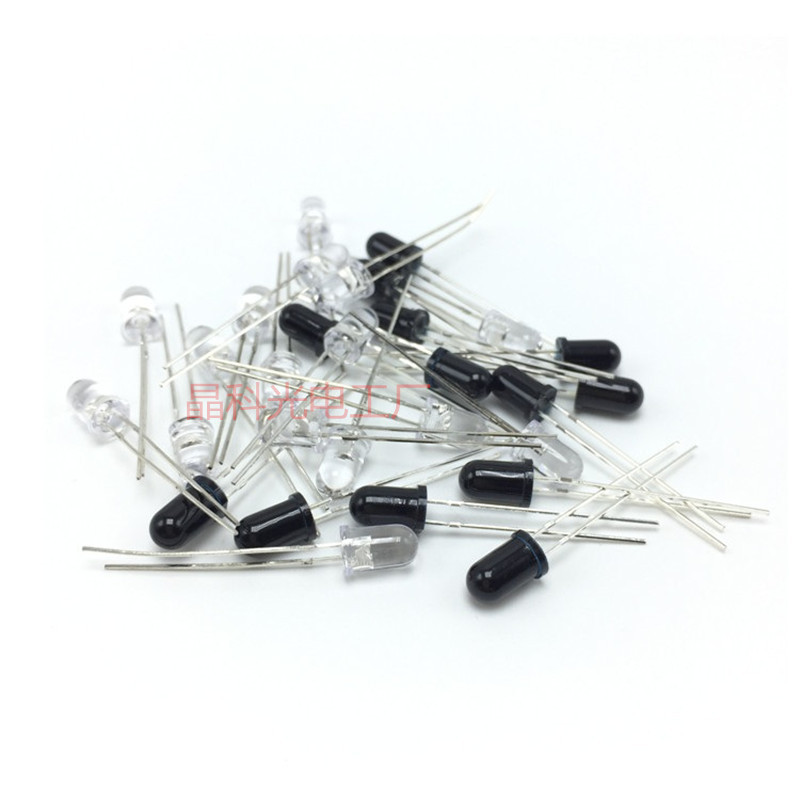

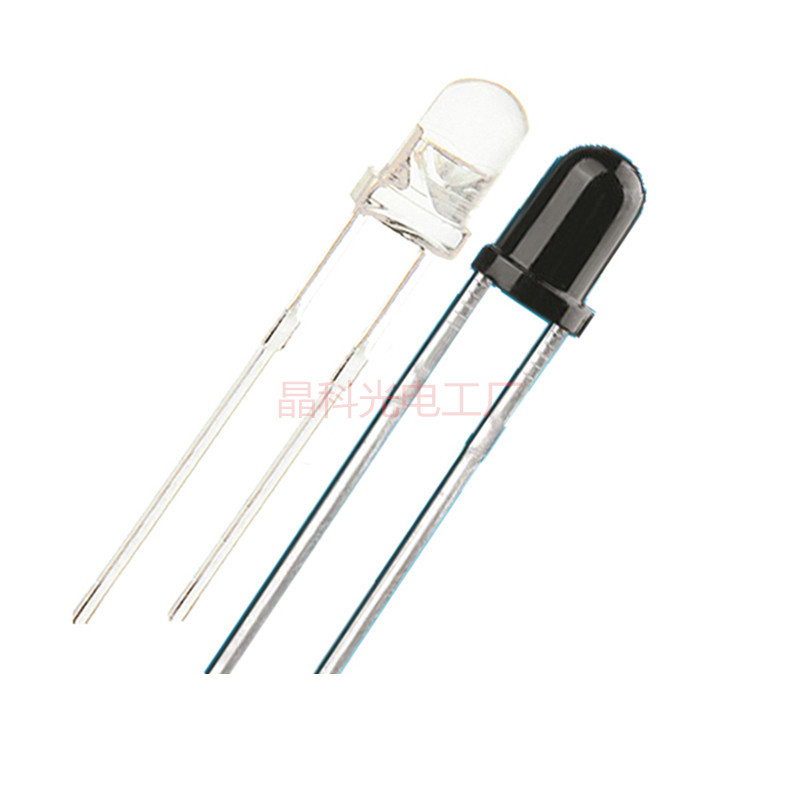

3 мм 5 мм инфракрасная пусковая трубка + приемная трубка, прямая поставка с фабрики, трансивер F3 F5, инфракрасная трубка, запуск 940 нм
Продано за 30 дней:
1000 шт.
Всего продаж:
69023350 шт.
Минимальное количество для заказа:
1000 шт.
3 мм 5 мм инфракрасная пусковая трубка + приемная трубка, прямая поставка с фабрики, трансивер F3 F5, инфракрасная трубка, запуск 940 нм
от 0.52 ₽ за 1 шт.
-21%
0.52 ₽
Доставка по Китаю включена в цену
Оптом
от 1000 шт.
0.52 ₽
Описание
|
 |
 |
 |
||||||||||||
 |
|
|
||||||||||||
|
|
|
||||||||||||
|
|
|
||||||||||||
 |
 |
 |
||||||||||||
|
|
|
||||||||||||
|
|
|
||||||||||||
|
|
|
||||||||||||
多年幕后工厂专供淘
宝实体电子城，现开拓线上市场
一、红外线发射管技术指标：
1、Features?(特征)
(1). 3.0*5.3mm ELLIPSE LAMP
(3.0*5.3mm?红外发射二极管)
(2).LOWCURRENT REQUIREMENT
(低电流驱动)
(3).LOWPOWER CONSUMPTION
(低功率消耗)
(4).VERSATILE MOUNTING ON P.C. BOARD PANEL
(易安装)
(5).LONG LIFE-SOLID STATE RELIABILITY
(寿命长)

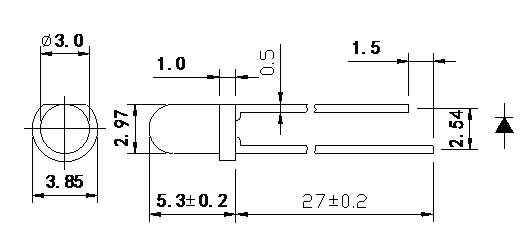

2、Package Dimensions(封装尺寸)
3、Electrical / Optical Characteristics at TA=25℃(25℃环境下之电性/光学特性)
?
|
Parameter(参数) |
Symbol (符号) |
Min. (最小值) |
Typ. (规格值) |
Max. (大值) |
Units (单位) |
TestConditions (测试条件) |
|
Forward Voltage (正向电压) |
VF |
1.1 |
1.25 |
1.4 |
V |
IF=20mA |
|
Dominate Wavelength (主波长) |
λD |
930 |
940 |
950 |
nm |
IF=20mA |
|
Spectral Line Half-width (带宽) |
Δλ |
- |
15 |
- |
nm |
IF=20mA |
|
Reverse Current (反向电流) |
IR |
- |
- |
10 |
uA |
VR=5V |
|
Radiant Intensity（辐射强度） |
Po |
30 |
40 |
50 |
mW/sr |
IF=20mA |
|
Tenninal Capacitanoe |
Ct |
? |
20 |
? |
pF |
F=1MHZ |
|
Viewing Angle(角度) |
2θ1/2 |
? |
? 45° |
? |
deg |
? |
|
Shoot distance（发射距离） |
? |
10 |
? |
? |
m |
? |
4、Absolute Maximum Ratings at TA=25℃(在25℃环境下之额定值)
|
Parameter(参数) |
Symbo(符号) |
Maximum Rating(大值) |
Units(单位) |
|
Power dissipation(功率消耗) |
Pd |
75 |
mW |
|
Forward Current(正向电流) |
IF |
30 |
mA |
|
Peak Forward Current?(1)(正向电流峰值) |
IF(Peak) |
130 |
mA |
|
Reverse Voltage(反向电压) |
VR |
5 V |
? |
|
Operating Temperature(操作温度) |
Topr |
-40oC?To +80oC |
|
|
Storage Temperature(贮藏温度) |
Tstg |
-40oC?To +80oC |
|
|
Lead Solder Temperature(2)(焊接温度) |
Tsol |
260oC for 3 seconds |
|
?
二、红外线光敏接收管技术指标：
1、Features?(特征)
(1). 3*5.3mm ELLIPSE LAMP
(3*5.3mm?红外接收二极管)
(2).LOWCURRENT REQUIREMENT
(低电流驱动)
(3).LOWPOWER CONSUMPTION
(低功率消耗)
(4).VERSATILE MOUNTING ON P.C. BOARD PANEL
(易安装)
(5).LONG LIFE-SOLID STATE RELIABILITY
?
(寿命长)
2、Package Dimensions(封装尺寸)
3、Absolute Maximum Ratings at TA=25oC(在25oC环境下之额定值)
|
Parameter(参数) |
Symbo(符号) |
Maximum Rating(大值) |
Units(单位) |
|
Power dissipation(功率消耗) |
PD |
100 |
mW |
|
Reverse Breakdown Voltage (反向击穿电压) |
V(BR) |
60 |
V |
|
Reverse Voltage(反向电压) |
VR |
5 V |
? |
|
Operating Temperature(操作温度) |
Topr |
-40oC?To +80oC |
|
|
Storage Temperature(贮藏温度) |
Tstg |
-40oC?To +80oC |
|
|
Lead Solder Temperature(2)(焊接温度) |
Tsol |
260oC for 3 seconds |
|
?
4、Electrical / Optical Characteristics at TA=25oC(25oC环境下之电性/光学特性)
|
Parameter(参数) |
Symbol (符号) |
Min. (小值) |
Typ. (规格值) |
Max. (大值) |
Units (单位) |
TestConditions (测试条件) |
|
Reverse Breakdown Voltage (反向击穿电压) |
V(BR) |
35 |
-- |
-- |
V |
IR=100uA,Ee=0mW/c㎡ |
|
Reverse Dark Current (反向暗电流) |
ID |
-- |
2 |
10 |
nA |
VR=10V,?Ee=0mW/c㎡ |
|
Reverse Light Current (光电流) |
IL |
-- |
11 |
-- |
uA |
VR=5V?,l=940nm Ee=1mW/c㎡ |
|
Peak Sensing Wavelengh (峰值波长) |
λp |
-- |
940 |
-- |
nm |
? |
|
Rise Time?(起动时间) |
Tr |
-- |
20 |
-- |
nS |
VR=20V?,l=940nm RL=50Ω |
|
Fall Time?(结束时间) |
Tf |
-- |
20 |
-- |
nS |
VR=20V?,l=940nm RL=50Ω |
|
Forward Voltage (正向电压) |
VF |
0.5 |
-- |
1.3 |
V |
IF=1mA |
|
Total Capacitance (总电容量) |
CT |
-- |
14 |
-- |
PF |
VR=5V?,f=1MHZ Ee=0?mW/c㎡ |
|
Viewing Angle(角度) |
2θ1/2 |
-- |
45 |
-- |
deg |
? ? |
Характеристики
Происхождение:
Чжуншань
Ли импортировать:
Нет
Приказ №.:
Инфракрасная трубка
Рабочий ток:
20
Пункт Нет.:
Инфракрасная трубка
Рабочее напряжение:
1,1-1,5 2,7-5
Мощность:
0,06
Марка:
Джинке
Общий Размер:
3 5
Модель:
IR333C PT333D
Тепловое сопротивление:
≤ 5
Индекс цветопередачи:
70-80
Световой угол:
45
Световая эффективность:
100
Бренд обломока:
Кристаллический элемент
Материал подложки:
Железо
Допуск цвета:
5
96 часов ускоренного старения:
98
Максимально допустимая температура перехода:
260
Интенсивность света/световой поток:
10 24
ESD (Режим человеческого тела):
500
1000 часов регулярного старения:
100
Является ли источник трансграничного экспорта исключительным:
Нет
Технические характеристики:
Прозрачная стартовая труба с короткими ножками 3 мм; 3 мм Длинная нога прозрачная пусковая труба; Длинная нога 3 мм Черная приемная трубка; 3 мм передача + прием (пара); Прозрачная пусковая труба с короткими ножками 5 мм; 5 мм Длинная нога прозрачная пусковая труба; 5 мм Длинная нога Черная приемная трубка; 5 мм передача + прием (пара)
