東莞市高迪電子有限公司

Dong Guan KDRR Electronic Switch JacK Co., Ltd.

文件编号

PUS-KDRR

发布日期

2018年6月8日

SPECIFICATION 规格书

第A版

第1页共3页

MODEL NO.

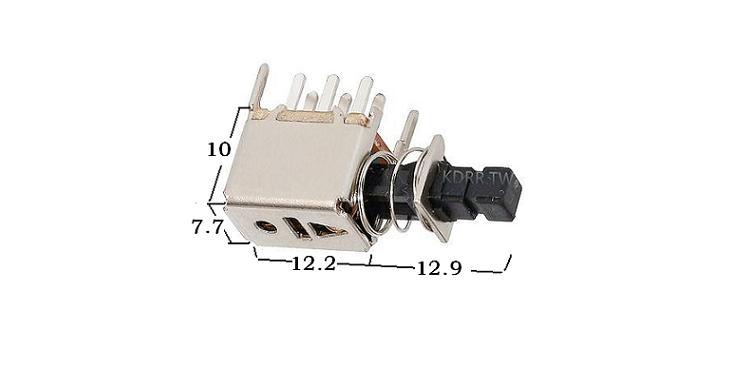

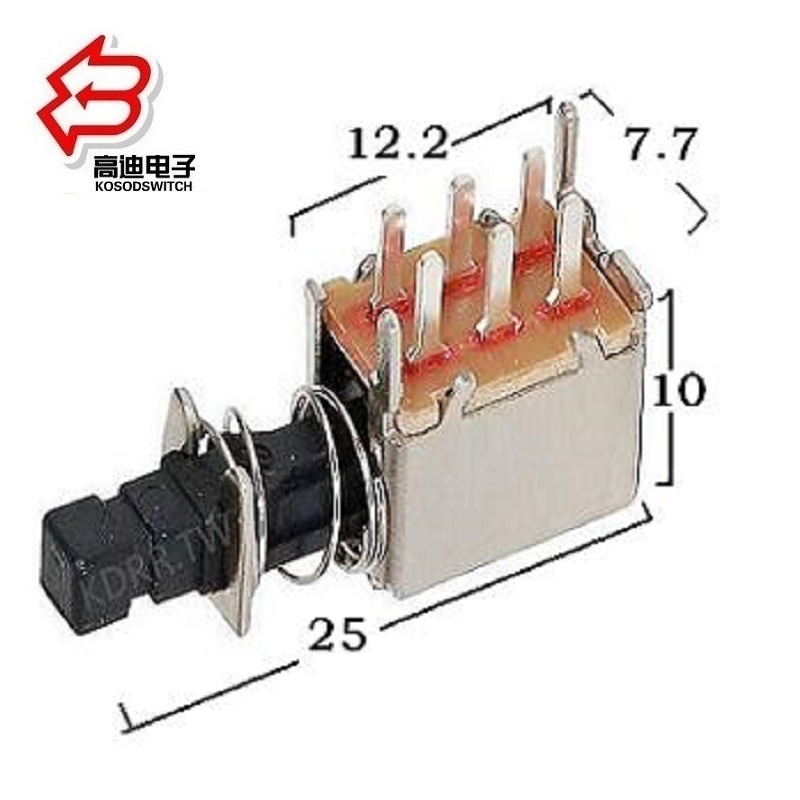

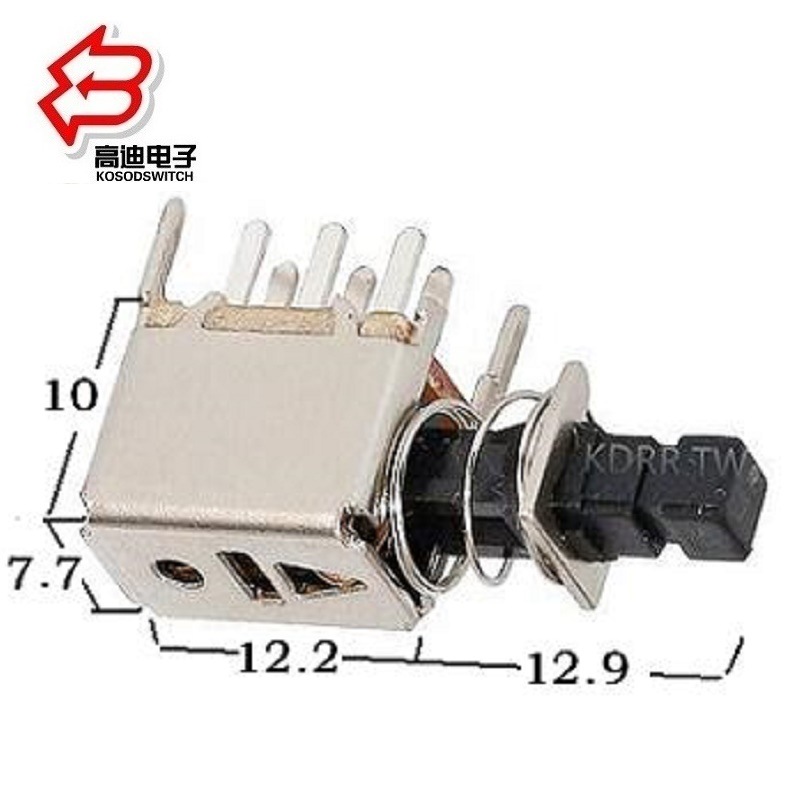

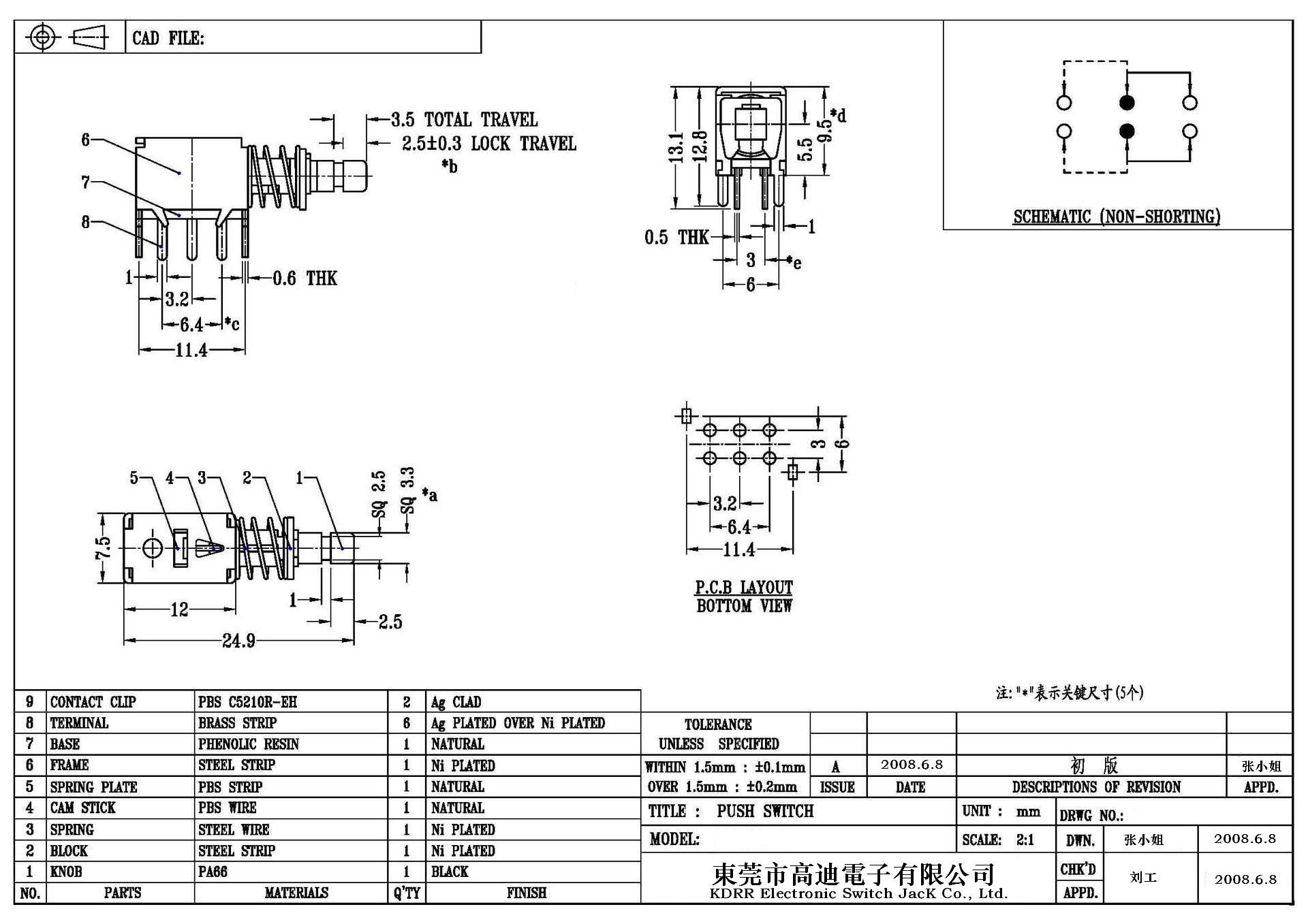

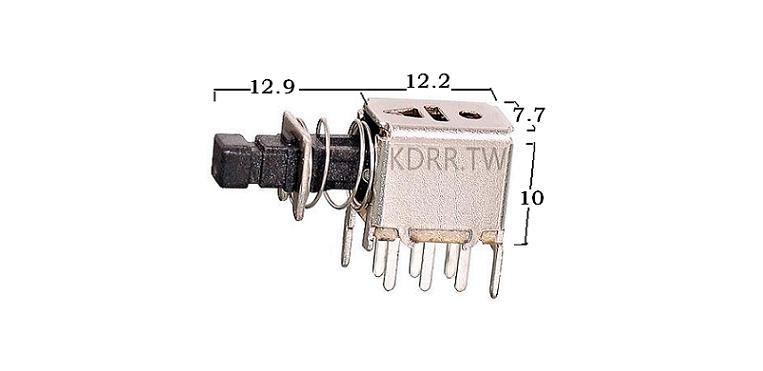

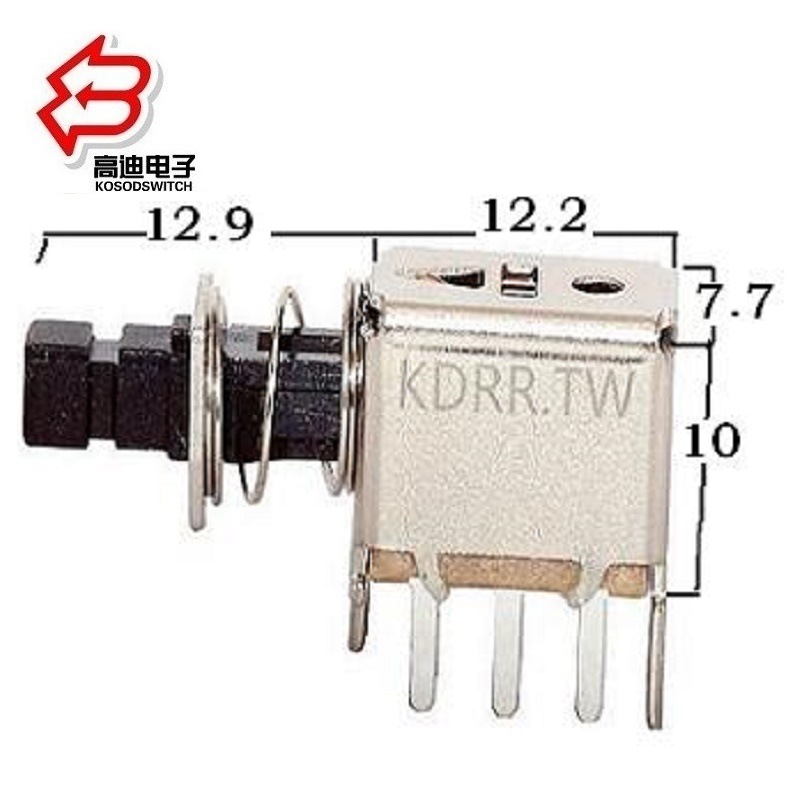

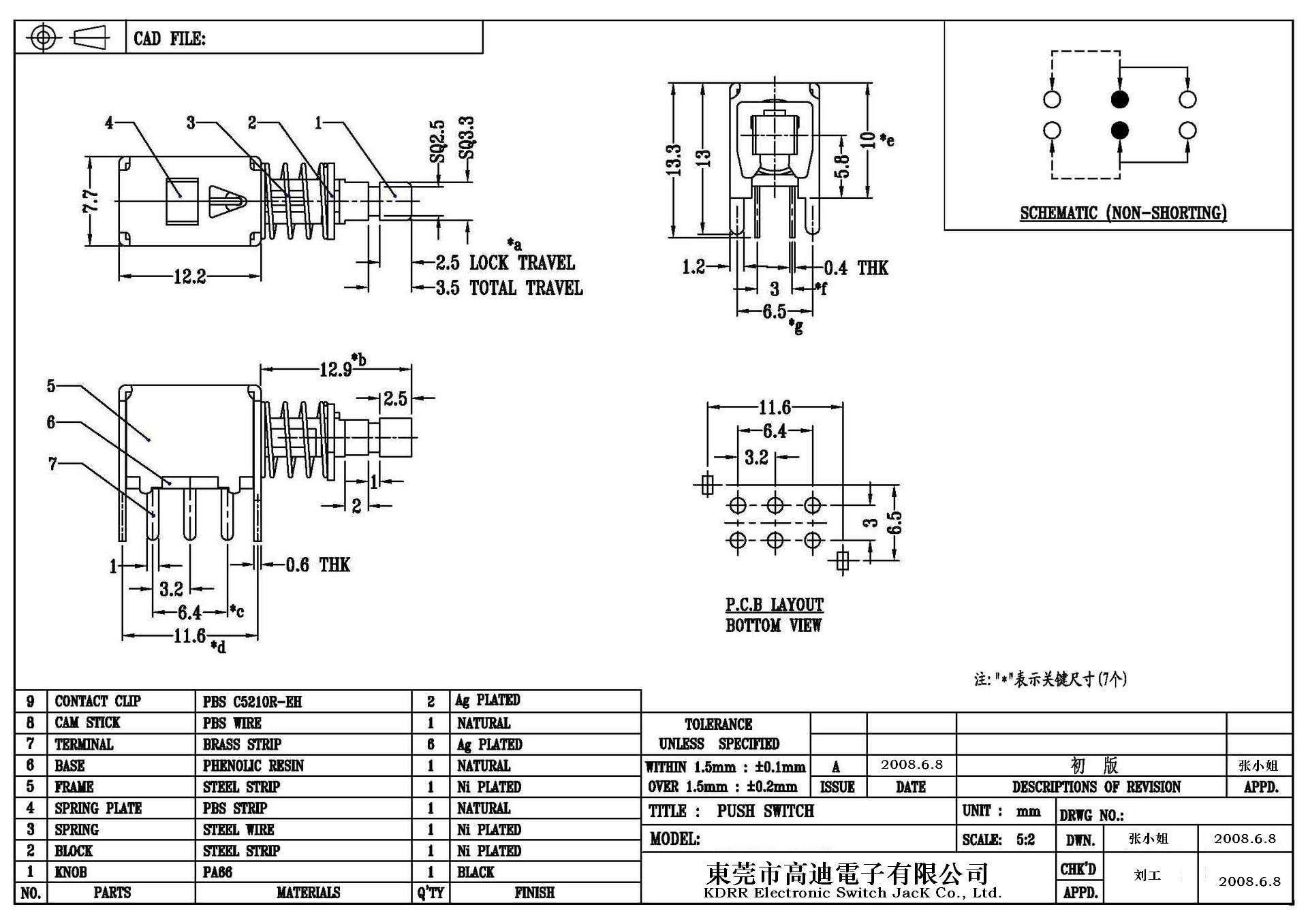

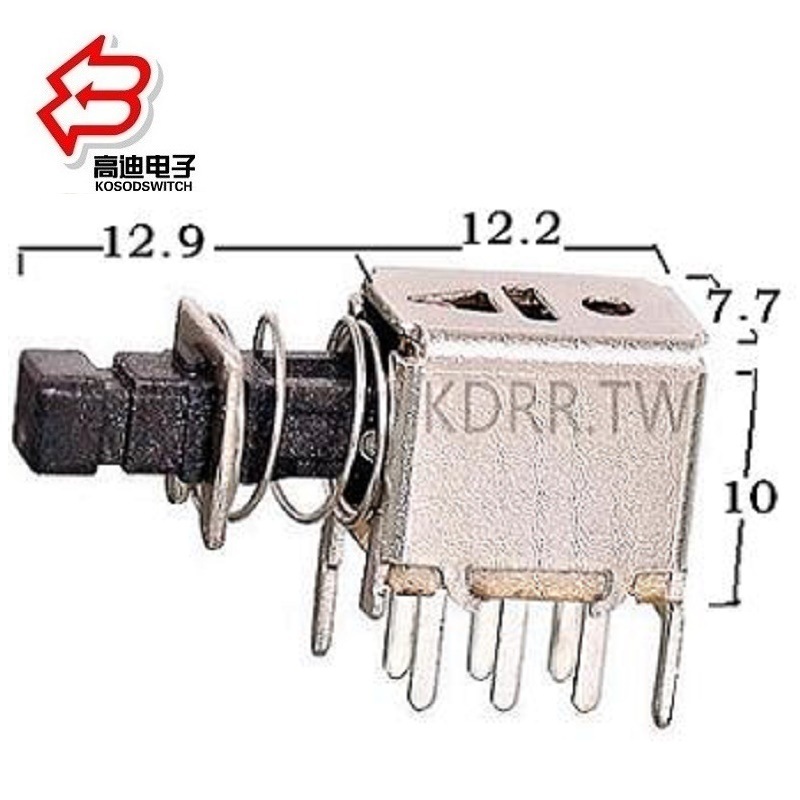

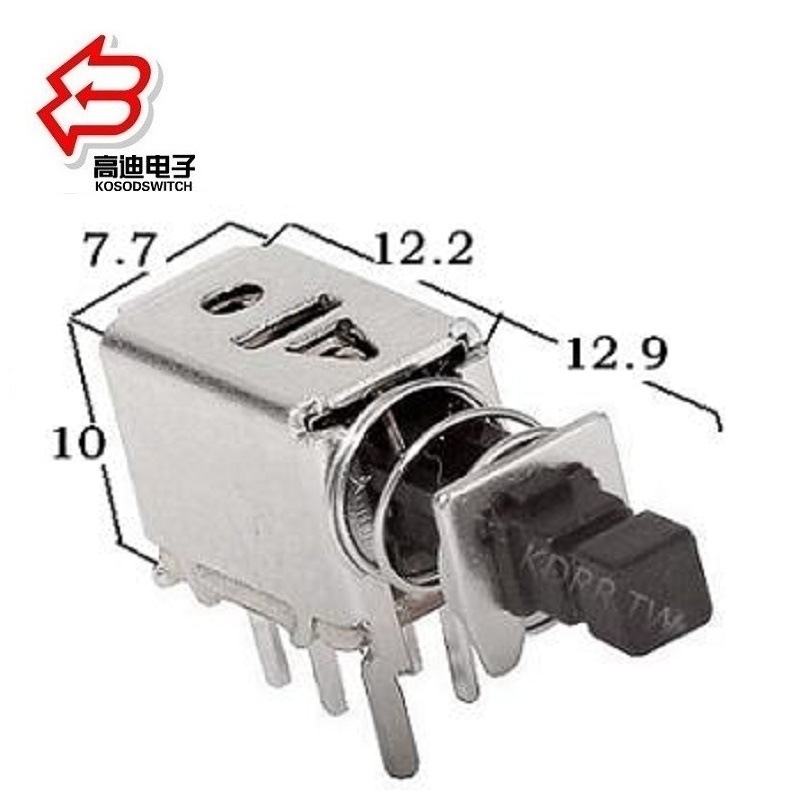

产品名称：PUS系列按键开关按钮开关自锁开关系列

DRAWN制订

刘工

APPD.审核

戴海明

1、RATING （额定值） : DC 12V 30V 50V 0.3A 0.5A

2、FUNCTION (接触型式) ：2P2T

3、TIMING (时间特性) ：NON-SHORTING

4、ELECTRICAL CHARACTERISTICS（电气性能规格）

ITEM项目

TEST CONDITIONS测试条件

PERFORMANCE规格

4.1

CONTACT

RESISTANCE

接触电阻

MEASURED AT 1KHz SMALL CURRENT(100mA OR LESS)

在1KHz微小电流(100mA以下)，按压三次后测试.

100mΩMAX.

100毫欧以下

4.2

INSULATION

RESISTANCE

绝缘电阻

APPLY A VOLTAGE OF 500V DC FOR 1 MIN.

TO FOLLOWING PORTIONS AFTER WHICH

MEASUREMENT SHALL BE MADE.

(1)BETWEEN BODY AND TERMINAL。

(2)BETWEEN TERMINALS。

输入500V DC电压1分钟,按以下接触方法测试:

(1)排脚相互之间。

(2)排脚与外壳之间。

100MΩMIN.

100兆欧以上.

4.3

DIELECTRIC

STRENGTH

耐电压

AC 500V rms(50-60Hz)FOR 1 MIN TRIP CURRENT:0.5mA

(1)BETWEEN TERMINALS.

(2)BETWEEN INDIVIDUAL TERMINAL AND FRAME.

输入AC 500V(50-60Hz)电压,1分钟感度电流为0.5mA,按以下接触方法测试:

(1)排脚相互之间

(2)排脚与外壳之间.

WITHOUT DAMAGETOPARTS

ARCING OR BREAKDOWN

ETC

没有绝缘破坏等异常

5、MECHANICAL CHARACTERISTICS (机械性能规格)

ITEM项目

TEST CONDITIONS测试条件

PERFORMANCE规格

5.1

OPERATING

FORCE

作动力

A STATIC LOAD SHALL BE APPLIED TO THE TIP OF

ACTUATOR IN OPERATING DIRECTION.

沿动作方向推动胶柄至接近底部时之数值，按压三测后测试。

250gf±100gf

5.2

TERMINAL

STRENGTH

端子强度

A STATIC LOAD OF(300gf)SHALL BE APPLIED

TO THE TERMINAL FOR 15 SEC,IN ANY DIRECTON.

在排脚前端任意一个方向加300gf力度测试,时间为15秒.

MECHANICAL AND

ELECTRICAL

CHARACTERISTICS SHALL

BE SATISFIED WITHOUT

LOOSENESS

OF ACTUATOU.

在端子中没有裂开,松动等异常,满足于机械、电器性能。

5.3

DISPLACEMENT

OF ACTUATOR

(KNOB)

柄强度

A STATIC LOAD OF 10N(1Kgf)SHALL BE APPLIED

TO THE TOP OF THE ACTUATOR(KNOB)AND THEN

DESPLACEMENT SHALL BE MEASURED TO THE

DIRECTION OF THE ARROW.

在柄的前端施加1Kgf的力度,位移应沿印记的方向上定.

THE LEVER SHALL HAVE

NO SERIOUS DEFORMATION

AND FUNCTION IS

NORMALLY.

柄部无严重变形,可以正常工作

東莞市高迪電子有限公司

Dong Guan KDRR Electronic Switch JacK Co., Ltd.

文件编号

PUS-KDRR

发布日期

2018年6月8日

SPECIFICATION 规格书

第A版

第2页共3页

6、ENDURANCE CHARACTERISTICS (耐久性) :

ITEM项目

TEST CONDITIONS测试条件

PERFORMANCE规格

6.1

LIFE

TEST

寿命试验

WITHOUT LOAD：

AN ACTUATOR SHALL BE SUBJECT TO 10,000

CYCLES AT A SPEED OF 15 TO 18 CYCLES

FOR 1 MIN.

无负荷:

操作者以每分钟15—18回的频率作10，000回之无负荷测试.

(1) CONTACT RESISTANCE(接触电阻)200mΩ MAX.200毫欧以下.

(2) INSULATION RESISTANCE(绝缘电阻)50MΩ MIN. 5兆欧以上..

(3) WITHSTAND VOLTAGE(耐电压)

AC 500V,1MINUTE.AC 500V 1分钟

(4) OPERATING FORCE(作动力)

±30%INITIAL VALUE.

变化范围初始值±30%

(5) WITHOUT DAMAGE TO PARTS ARCING OR BREAKDOWN ETC.

(测试后外表无损伤,并且满足机械性能)

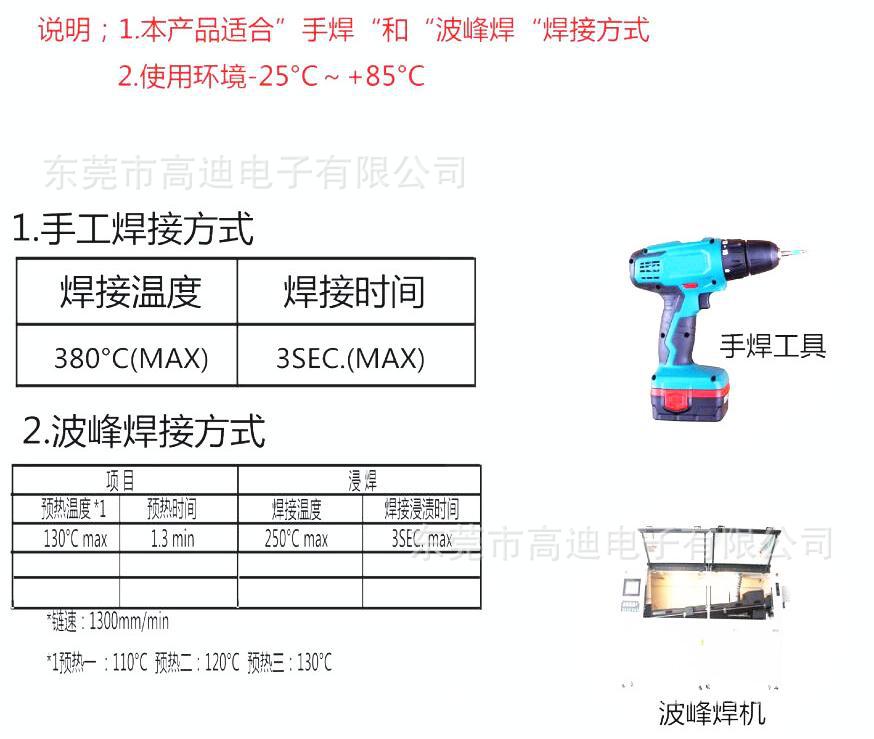

6.2

SOLDERA-

BILITY

TEST

可焊性试验

THE TOP OF THE TERMINALS SHALL BE

DIPPED 2mm IN THE SOLDER BATH OF

235±5℃ FOR 3±0.5 SECONDS.

端子顶部被浸入锡焊池中2mm深,温度为

235±5℃,时间为3±0.5秒.

THE AREA OF SOLDERING

SHOULD BE OVER 75%

焊接面积要有75%以上.

6.3

RESISTANCE TO SOLDERING

HEAT TEST

耐焊性试验

SOLDER BATH METHOD:

SOLDER TEMPERATURE 260±5℃

IMMERSION TIME3±0.5 SEC

IMMERSION DEPTH UP TO THE

SURFACE OF THE BOARD 1.6mm

DIMENSIONS OF COMPONENT HOLES IN

THE PRINTED WIRING BOARD SHALL BEING

ACCORDANCE WITH THOSE SPECIFIED IN THES

SPECIFICATION.

焊炉焊接的时候温度控制在260±5℃,过炉时间为3±0.5秒,于基板厚度为1.0mm

THERE SHALL BE NO DEFORMATION

OR CRACKS IN MOLDED PART.

外观无异常,满足于机械、电器性能。

6.4

COLD TEST

耐冷试验

THE SWITCH SHALL BE STORED AT A TEMPERATURE OF -25±3℃ FOR48HOURS.

THEN THE SWITCH SHALL BE MAINTAINED

AT STANDARD ATMOSPHERIC CONDITIONS

FOR 1 HOUR AFTER WHICH MEASUREMENT

SHALL BE MADE.

放置在温度-25±3℃中48小时后,再将放置在常温常濕的环境中1小时后进行测试.

東莞市高迪電子有限公司

Dong Guan KDRR Electronic Switch JacK Co., Ltd.

文件编号

PUS-KDRR

发布日期

2018年6月8日

SPECIFICATION 规格书

第A版

第3页共3页

ITEM项目

TEST CONDITIONS测试条件

PERFORMANCE规格

6.5

HEAT TEST

耐热试验

THE SWITCH SHALL BE STORED AT A

TEMPERATURE OF 70±2℃ FOR 48 HOURS.

THEN THE SWITCH SHALL BE MAINTAINED AT

STANDARD ATMOSPHERIC CONDITIONS FOR 1

HOUR AFTER WHICH MEASUREMENT SHALL BE MADE.

放置在温度70±2℃中测试48小时后,再将放置在常温常濕的环境中1小时后进行测试.

THERE SHALL BE NO DEFORMATION OR CRACKS IN

MOLDED PART.

外观无异常,满足于机械、电器性能.

6.6

HUMIDITY

TEST

潮濕试验

THE SWITCH SHALL BE STORED ATA TEMPERATURE

OF 40±2℃ AND A HUMIFITY OF 90% TO 95%

FOR 96 HOURS.THEN THE SWITCH SHALL BE MAINTAINED AT STANDARD ATMOSPHERIC CONDITION FOR 1 HOUR AFTER WHICH MEASUREMENT SHALL BE MADE.

放置40±2℃的相对湿度为90%～95%环境中96小时后,再将放置在常温常濕的环境中1小时后进行测试.

6.7

STANDARD

ATMOSPHERE

CONDITIONS

测试标准状态

UNLESS OTHERWISE SPECIFIED.

THE STANDARD RANGE OF ATMOSPHERE

CONDITIONS FOR MAKING MEASUREMENTS

AND TESTS ARE AS FOLLOWS:

(1) AMBIENT TEMPERATURE:5℃ TO 35℃

(2) RELATIVE HUMIDITY:45% TO 85%

(3) AIT PRESSURE :86Kpa TO 106Kpa

在没有指定的情况下测试温度、湿度、气压如下:

(1) 温度为5℃—35℃.

(2) 湿度为45%—85%.

(3) 气压为86Kpa—106Kpa.
