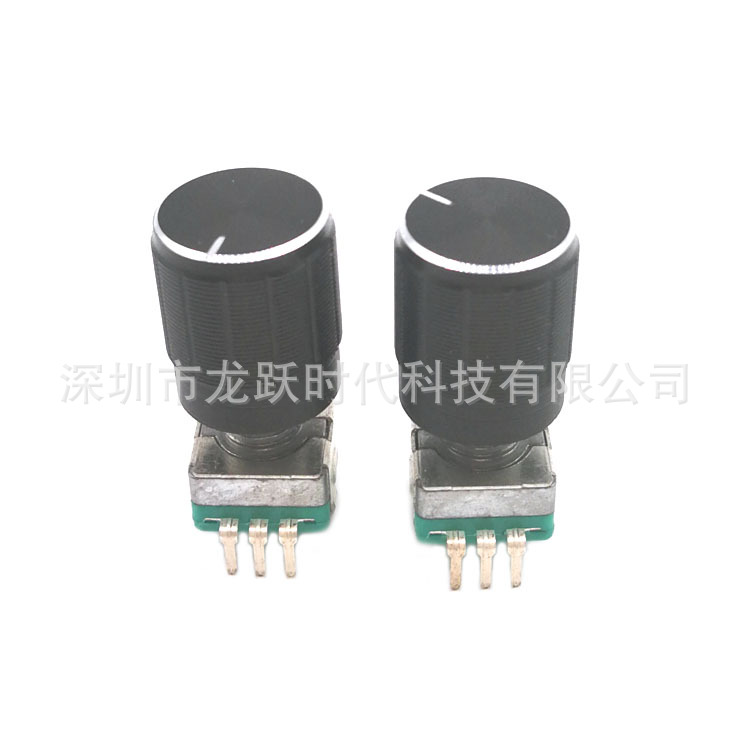

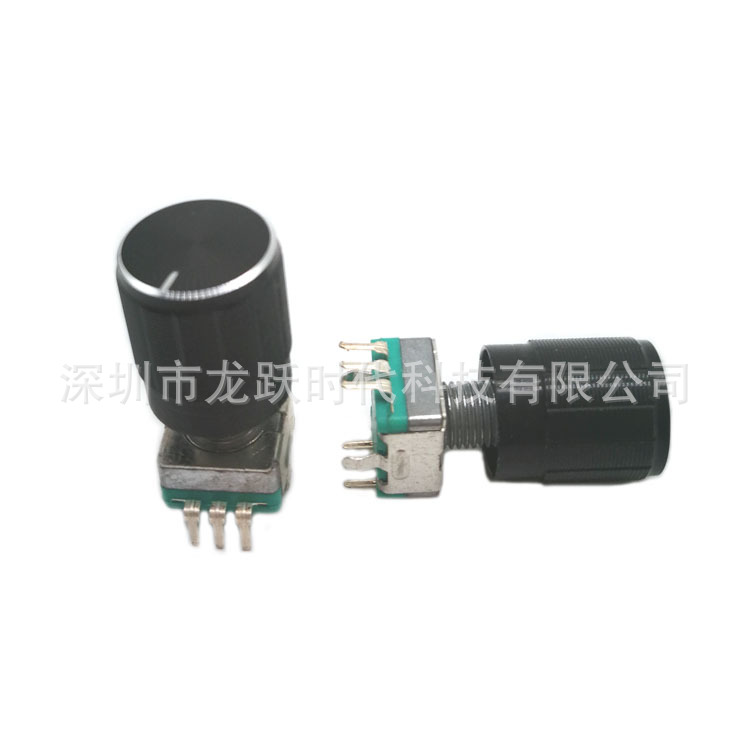

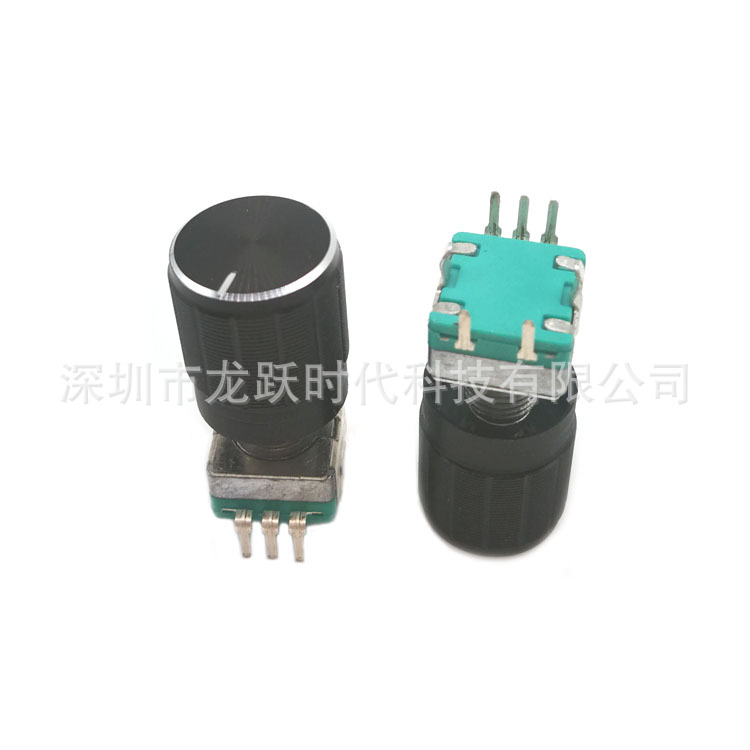

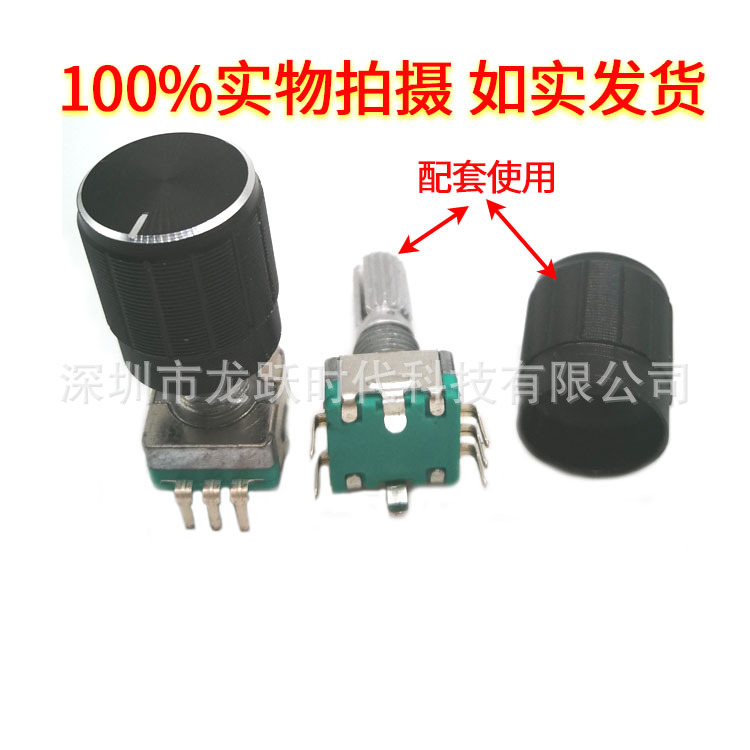

EC11 Поворотный энкодер шпиндель 20 мм пресс-Переключатель 20 импульсный 360 градусов неограниченный плюс крышка ручки

Описание

EC11系列规格有15轴花轴，20轴花轴，15轴半轴，20轴半轴！其他规格也可以订货！

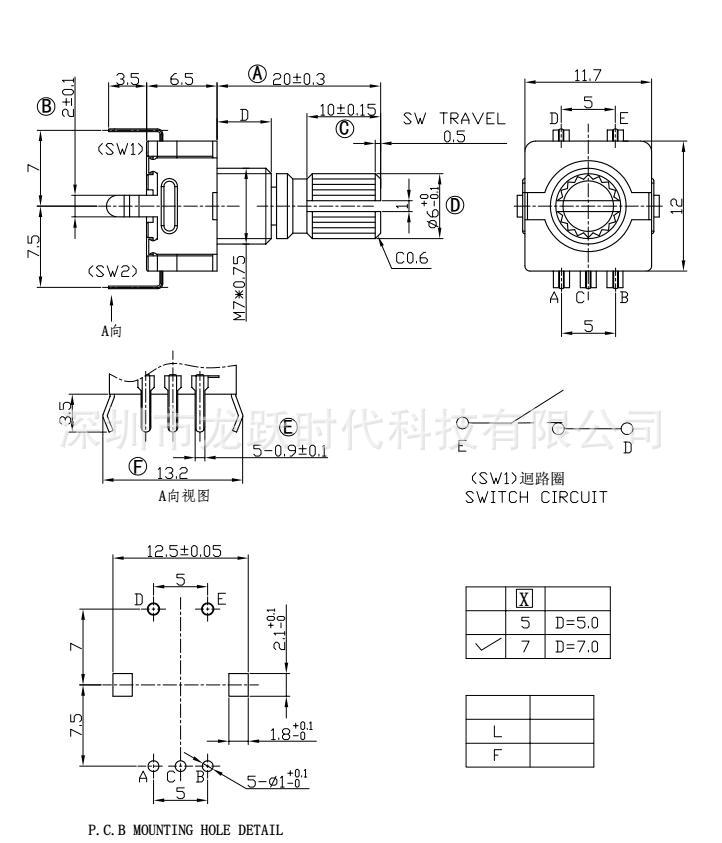

编码器，主要参数如下：

轴长..........................................20mm

体宽...........................................11mm

轴直径.........................................6mm

定位数.........................................20位

脉冲数.........................................20个

带开关.........................................有

最大额定......................................10mA   5V DC

编码器与PLC的连接方法及编码器选型注意事项

 我们知道,旋转编码器是一种光电式旋转测量装置,它将被测的角位移直接转换成数字信号（高速脉冲信号）.所以,我们在应用中会将旋转编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。

 需要注意的是:不同型号的旋转编码器,输出脉冲的相数是会有所不同的!有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A相。

  应用中我们会将输出两相脉冲的旋转编码器与FX系列PLC的连接.那么,怎么连接呢?


       通常,编码器有4条引线，其中2条是脉冲输出线，1条是COM端线，1条是电源线。
旋转编码器与PLC的连接方法及旋转编码器选型注意事项

       编码器的电源可以是外接电源，也可直接使用PLC的DC24V电源。电源“-”端要与编码器的COM端连接，“+ ”与编码器的电源端连接。编码器的COM端与PLC输入COM端连接，A、B两相脉冲输出线直接与PLC的输入端连接.

       连接过程中注意:连接时需要注意PLC输入的响应时间; 有的旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地。

       编码器如果是并行输出的，可以直接连接PLC或上位机的输入输出接点I/O，其信号数学格式应该是格雷码。编码器有多少位就要占用PLC的多少位接点，如果是24伏推挽式输出，高电平有效为1，低电平为0；如果是集电极开路NPN输出，则连接的接点也必须是NPN型的，其高电平有效，低电平为1。

由此,旋转编码器选型需要特别注意如下三个方面：

       一、机械安装尺寸，包括定位止口，轴径，安装孔位；电缆出线方式；安装空间体积；工作环境防护等级是否满足 要求。

       二、分辨率，即编码器工作时每圈输出的脉冲数，是否满足设计使用精度要求。编码器的输出频率不要超过PLC的允许范围。

       三、电气接口，编码器输出方式常见有推拉输出（F型HTL格式），电压输出（E），集电极开路（C，常见C为NPN型管输出，C2为PNP型管输出），长线驱动器输出。其输出方式应和PLC接口电路相匹配。
