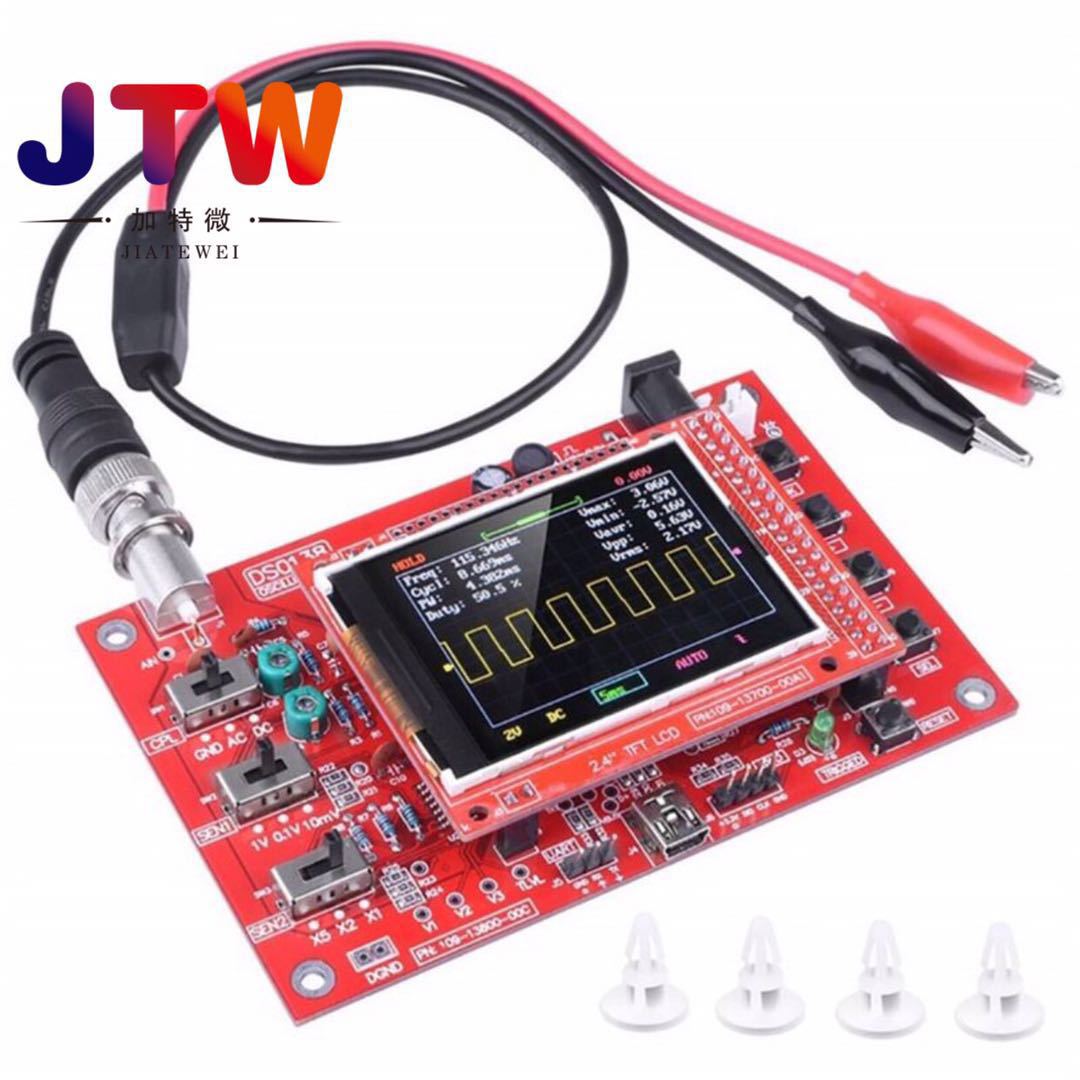

DSO138 Комплект осциллографа DIY Обучающий комплект Комплект для обучения Конкурсный комплект dso Зонд осциллографа

Описание

该套件使用ARM Cortex-M3处理器（STM32F103C8），并包括一个2.4英寸彩色TFT显示屏，可用作ARM测试开发板。
可以在此套件的基础上进行二次开发，例如，可以将其更改为毫伏表，数据记录器。
垂直位移可调，并带有说明。
具有自动，常规和单发模式，易于捕获力矩波形。
可用的上升沿或下降沿触发。
可观察的先前触发波形（负延迟）。
可以随时冻结波形显示（保持功能）。
带有1Hz /3.3V方波测试信号源。
具有波形参数数字显示，包括频率，周期，脉冲宽度，占空比，最大/最小/平均/峰值-峰值/虚拟值。
波形存储功能：断电不会丢失波形。
短路和开路检测：可以帮助用户找出焊接错误。
TFT控制器识别功能。
SMD已焊接，更适合电子初学者。

规范：
DSO138套件
类型：非焊接的DIY套件，如果您对此感兴趣，可以在此商店中找到另一个SMD焊接的套件。
最大实时采样率：1Msps
精度：12位
采样缓冲区深度：1024字节
模拟带宽：0-200KHz
垂直灵敏度：10mV /格-5V /格（1-2-5级）
输入阻抗：1MOmega
最大输入电压：50Vpp（1：1探头），400Vpp（10：1探头）
耦合模式：DC / AC / GND
水平时基范围：10mus / div-50s / div（1-2-5渐进方式）
电源电压：DC 9V
PCB尺寸：117 * 76mm / 4.6 * 3in
屏幕尺寸：52 * 40mm / 2 * 1.57in
包装尺寸：18 * 12.5 * 3厘米/ 7.08 * 4.92 * 1.18英寸
注意：1。由于手工测量，请允许0-1cm误差。请确保在出价之前不介意。

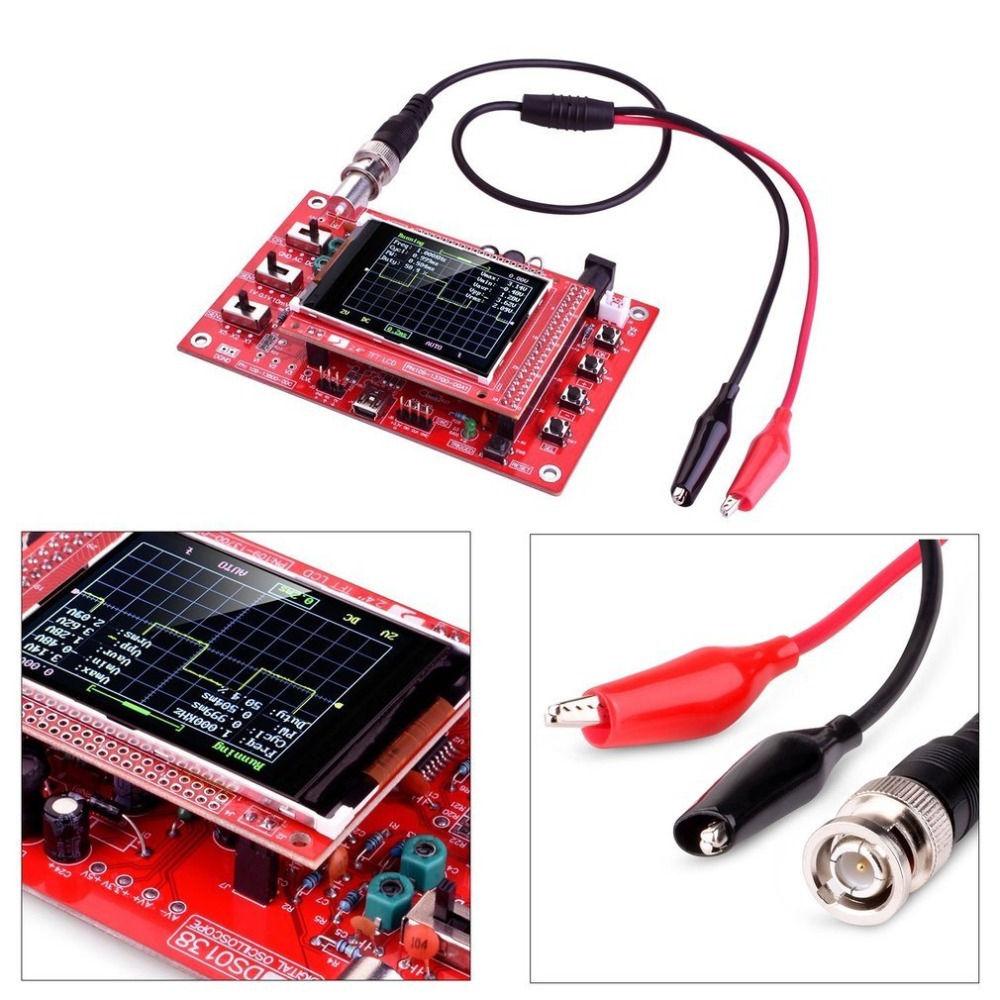

包裹包括：
1 *数字示波器套件
1 *探针

Maximum real-time sampling rate：1Msps
Accuracy：12Bit
Sampling buffer depth: 1024bytes
Analog bandwidth： 0 - 200KHz
Vertical sensitivity: 10mV/Div – 5V/Div (1-2-5 progressive manner)
Input Impedance：1MΩ
MAX. input voltage：50Vpp（1:1 probe），400Vpp（10:1 probe）
Coupling  mode: DC/AC/GND
 Horizontal time base range: 10μs/Div – 50s/Div (1-2-5 progressive manner)

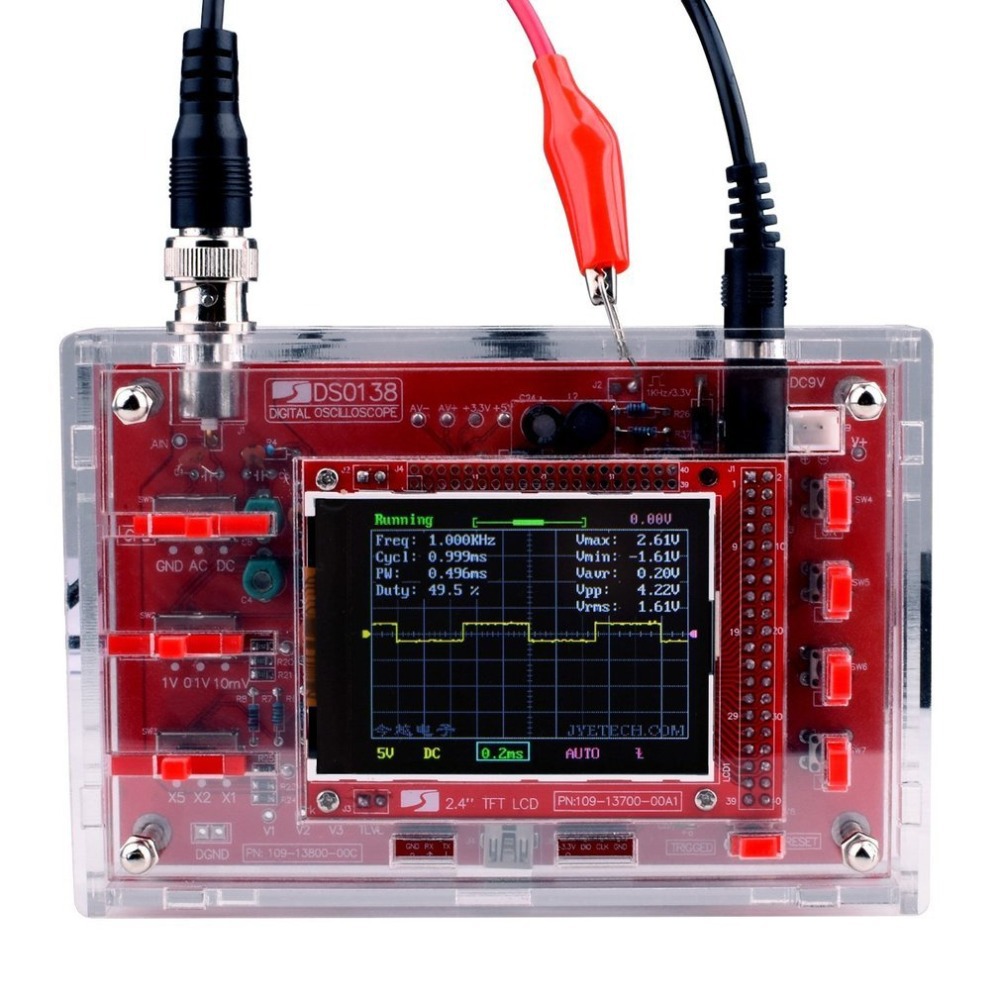

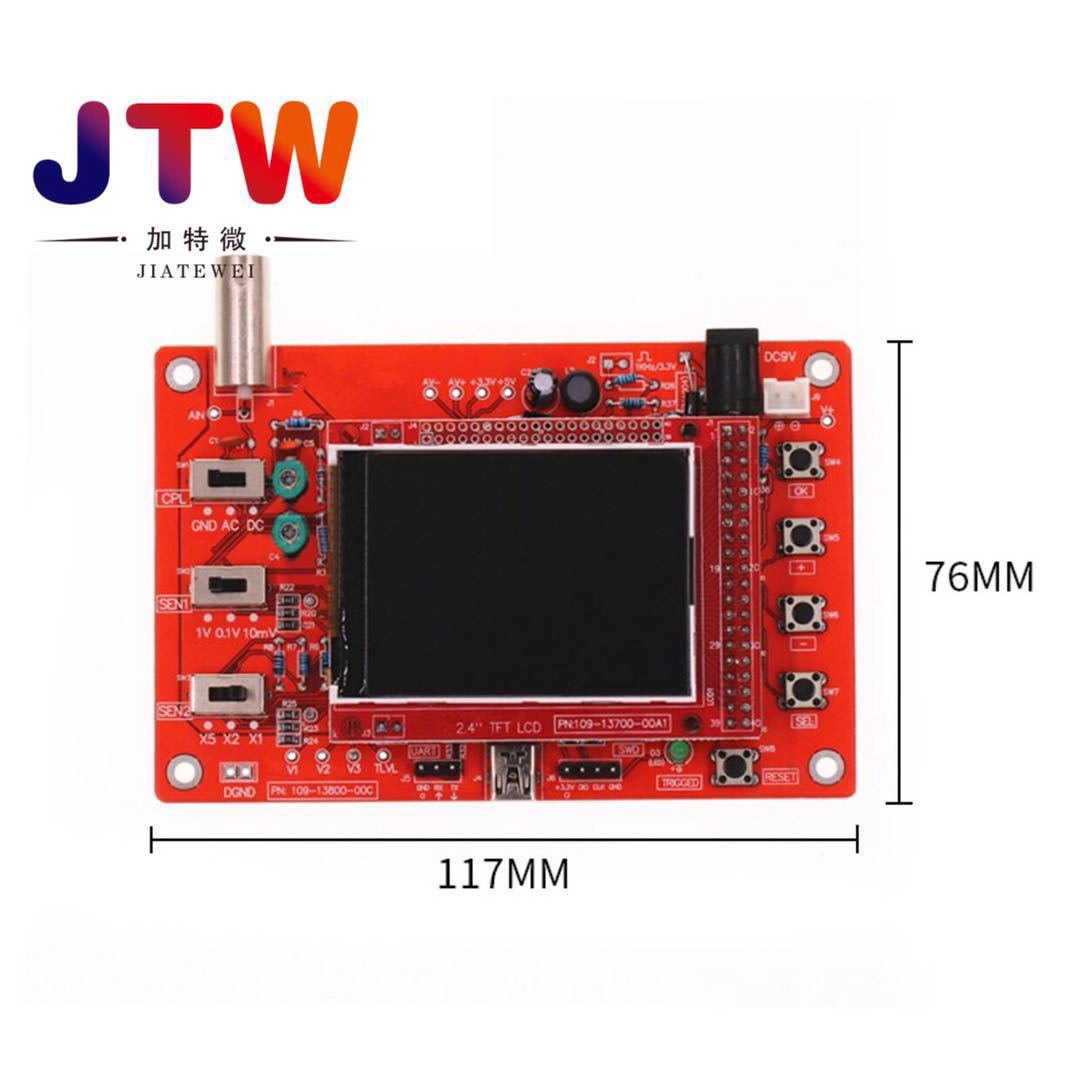

PCB size: 117 * 76mm
Screen: 52 * 40mm
Color: red
Material: metal, ABS

Package list:
set 1:
1 x oscilloscope circuit boards
1 x probe
3 x user manual
set 2:
1 x oscilloscope circuit boards DIY Kit
1 x user manual

Features:
* Display:  With 2.4-inch TFT screen. It's easy and reliable for circuit operation. It can display frequency, period, pulse width, duty ratio, MAX./MIN./AVG./Peak-Peak/virtual values.
* Application: Can be secondary development on the basis of this kit, such as, can be changed to Millivoltmeter, data loggers.
* Good performance: With automatic, regular and one-shot modes, easy to capture the moment waveform.
*  Available rising or falling edge trigger.
* Observable previous trigger waveform (negative delay).
* Can freeze at any time waveform display (HOLD function).
* Comes 1KHz /3.3V square wave test signal source.
*  Waveform storage function: will not lose the waveform after power off.
Short-circuit and open-circuit detection: can help the user find out the soldering error.

Notes:
1. Please allowed 1-3mm differences due to manual measurement, thank you for your understanding!
2. Due to the difference between different monitors, please understand that the picture may not reflect the actual color of the item.
