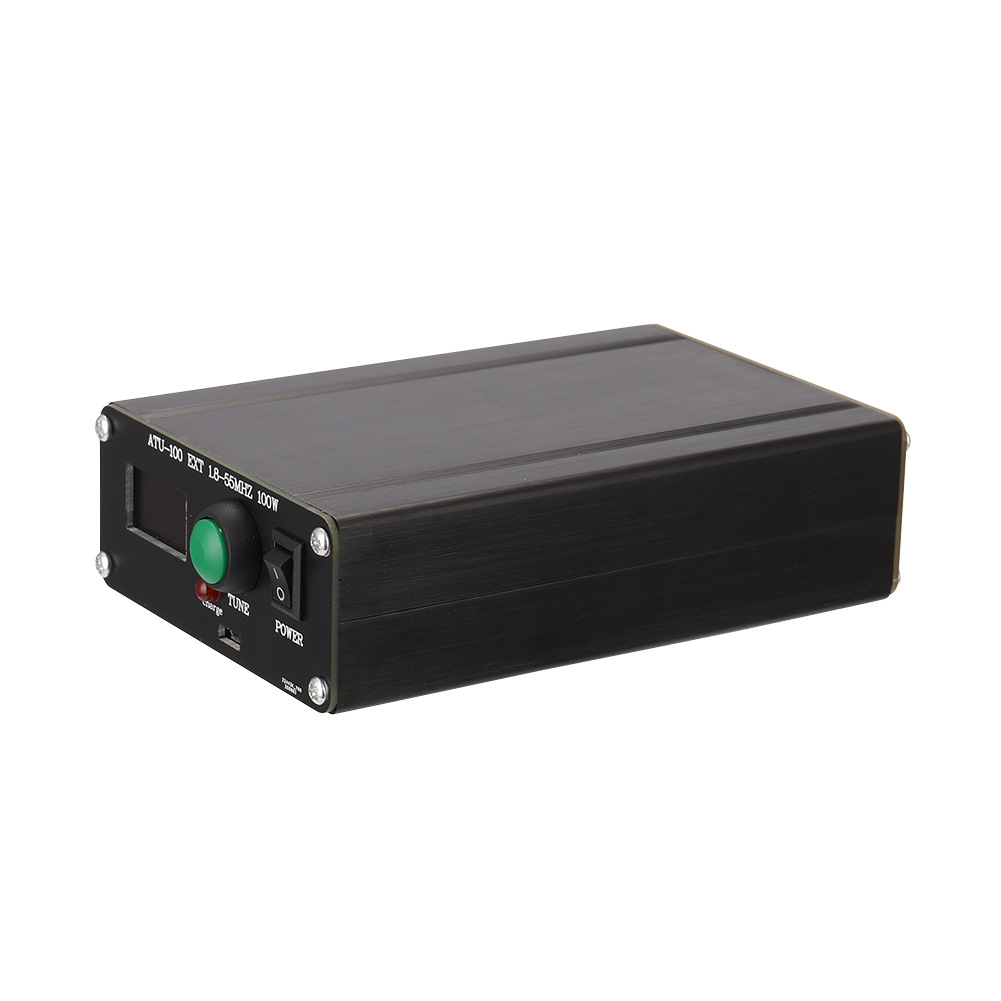

ATU-100 Мини-автоматический антенный тюнер 1,8-55 МГц 0,96-дюймовая готовая зарядная версия с Shell

Описание

参考；连接https://nl.aliexpress.com/item/4001176060577.html?spm=a2g0o.detail.1000014.15.3f5216e4cSx4XM&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.14976.157518.0&scm_id=1007.14976.157518.0&scm-url=1007.14976.157518.0&pvid=99147c5b-2f37-45a3-b5a2-438148758b1a&_t=gps-id:pcDetailBottomMoreOtherSeller,scm-url:1007.14976.157518.0,pvid:99147c5b-2f37-45a3-b5a2-438148758b1a,tpp_buckets:668%230%23131923%2358_668%23808%233772%23988_668%23888%233325%234_4976%230%23157518%230_4976%232711%237538%23763_4976%233223%2310328%231_4976%233104%239653%239_4976%233141%239887%238_668%232846%238108%23125_668%232717%237564%23624__668%233422%2315392%23436

参数

0.96寸 OLED 自动天调

1. 0.96寸全自动天调

2.显示屏是0.96寸OLED

3.电路原理图及 固件,请联系店家.

4.重量：约300克

5.纸盒包装尺寸：15*10*4CM

ATU-100 MINI 7x7天线自动调谐器的主要特性：
工作频率：1.8-55 MHz


内置3.6V锂电池2000MA

USB充电电流：1A

最大工作功率：100瓦特
最大可能的测量的功率：150瓦特
1个瓦特：必要开始设定最小功率
最小可能测量的功率：0，1瓦
测量步骤与功率高达10W的：0，1瓦特
时强大测量步骤 STI以上10瓦特：1瓦特
功率测量精度：10％
指定的最大电感：8,4 uH容
电感的最小安装步长：0.05μH
最大安装容量：1870 pF电容的
最小安装步长：10

ATU天线调谐器使用说明

说明：
1.连接无线电-ATU天线调谐器-天线
2.首次使用时，请在20-30W之间设置无线电或功率放大器的输出功率，警告高功率调谐可能容易损坏天线调谐器。
3.设置无线电模式，使用FM模式
4.选择要使用的天线频带，在FM模式下使用20-30W功率，按无线电PPT，观察ATU天线调谐器PWR和SWR
5. ATU按钮TUNE的使用：短按（少于1秒）ATU按钮，处于重置状态，长按（超过1秒）ATU按钮处于调整状态
6.如果在传输状态下ATU天线调谐器的SWR显示大于2.0，则表示天线已失谐。您需要使用天线调谐器。按下并按住ATU按钮TUNE进行调谐并观察SWR值。如果调谐后SWR大于3.0，则将天线失谐。严重的，不建议使用30W以上的功率，并且应将发射功率控制在30W以下;如果完成调谐，则SWR显示小于2.0，并且可以使用100W的最大功率进行传输

Instructions:

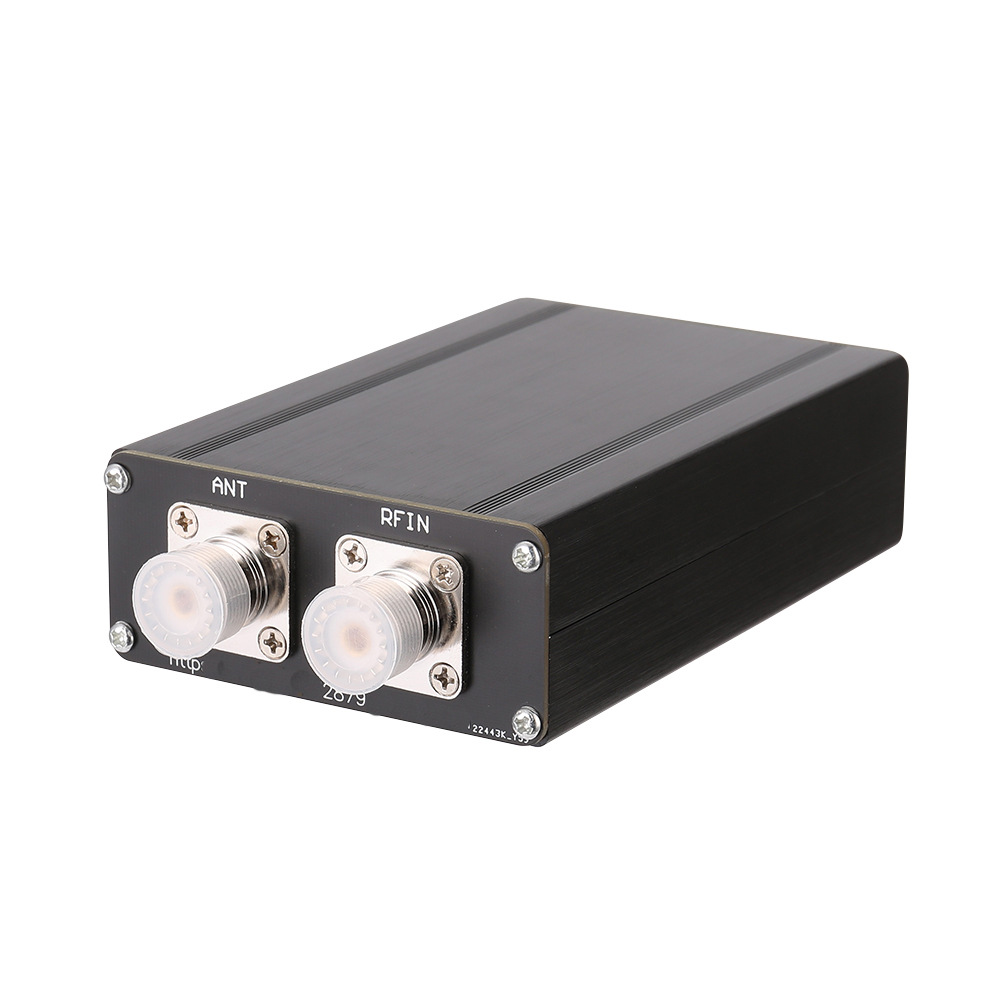

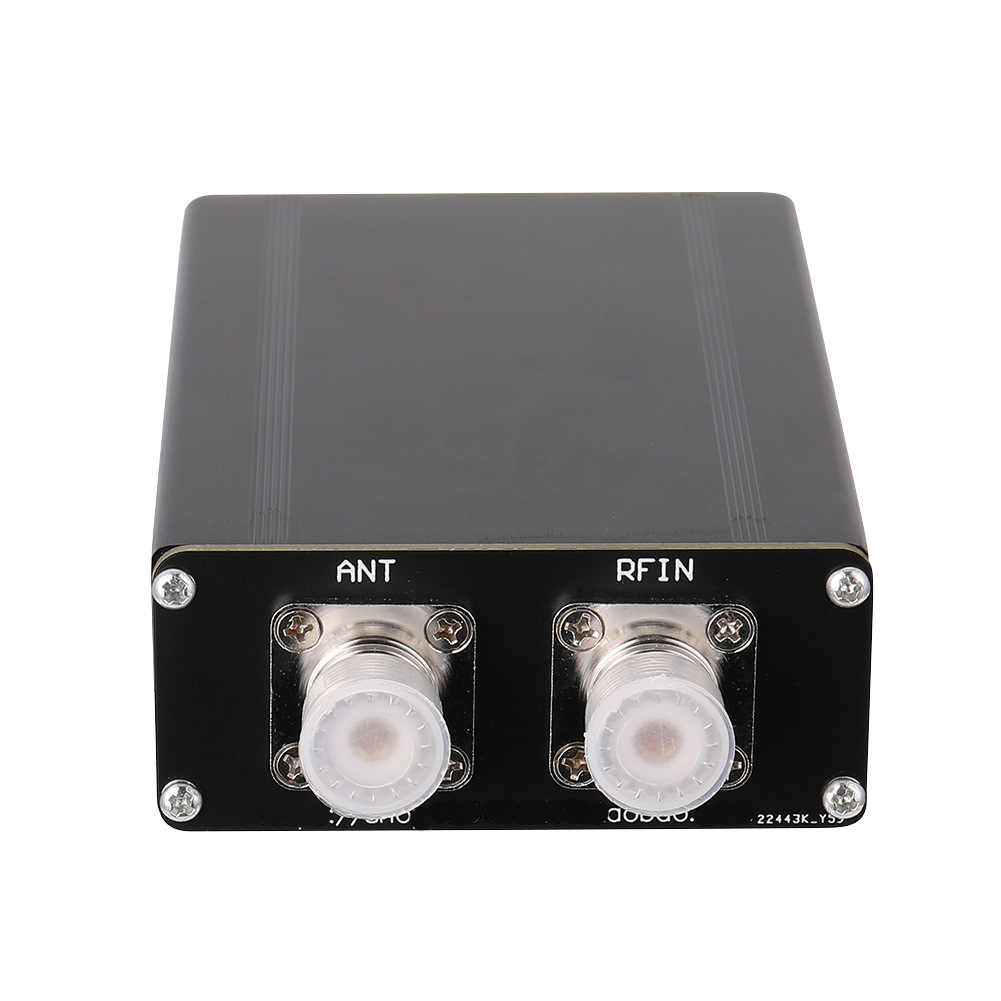

1. Connect the radio----ATU antenna tuner----antenna
2. For the first use, please set the output power of the radio or power amplifier between 20-30W, warning that high-power tuning can easily damage the antenna tuner
3. Set the radio mode, use FM mode
4. Choose the antenna band to use, use 20-30W power in FM mode, press the radio PTT, watch the ATU antenna tuner PWR and SWR

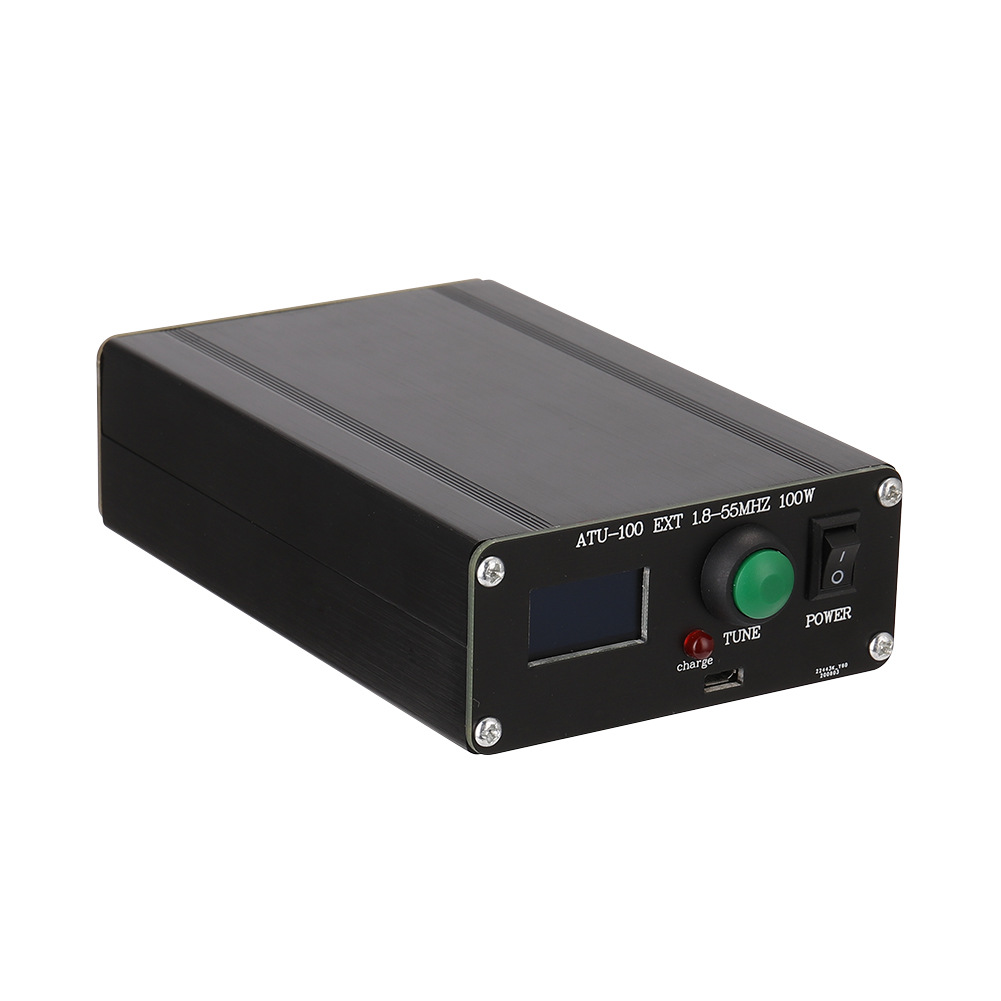

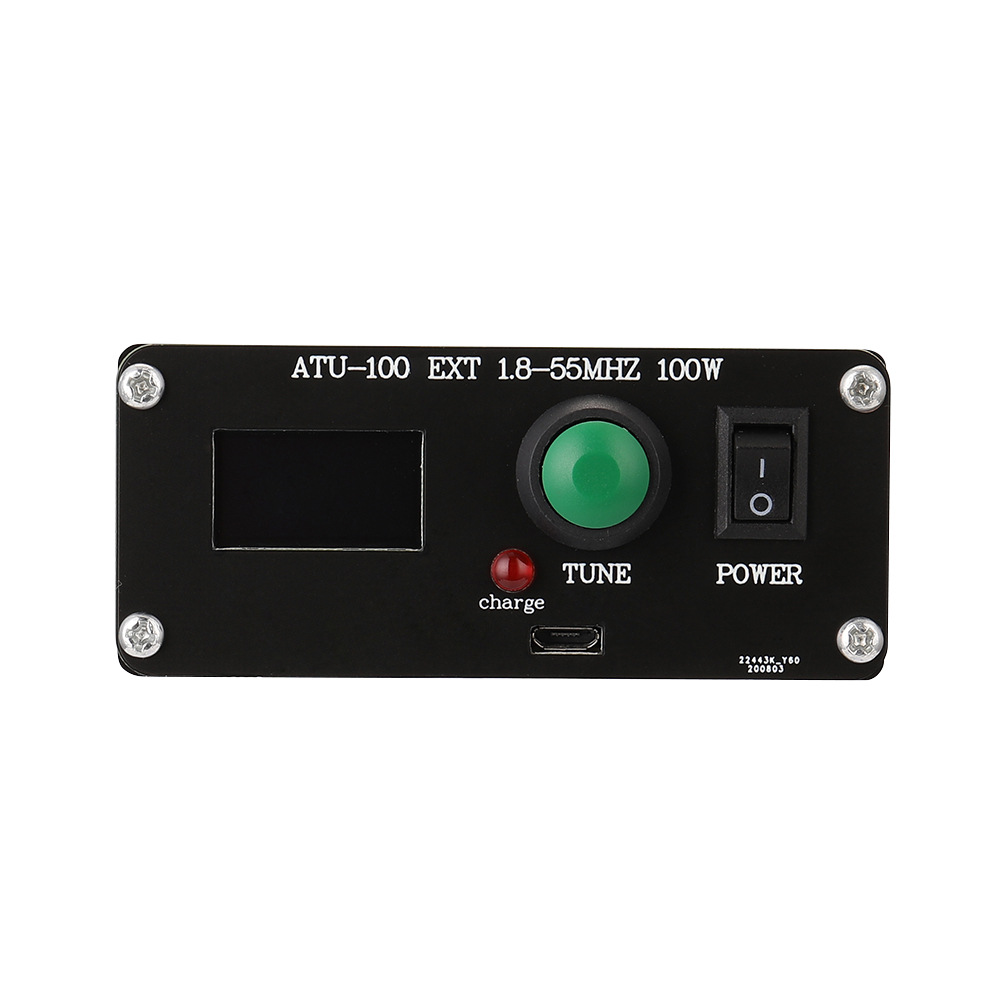

5. ATU button TUNE use: short press (less than 1 second) ATU button, it is in reset state, long press (more than 1 second) ATU button is in tuning state
6. If the SWR display of the ATU antenna tuner in the transmitting state is greater than 2.0, it means that the antenna is detuned. You need to use the antenna tuner. Press and hold the ATU button TUNE to tune and observe the SWR value. If the SWR is greater than 3.0 after tuning, the antenna is detuned. Seriously, it is not recommended to use a power above 30W, and the transmit power should be controlled below 30W; if the tuning is completed, the SWR display is less than 2.0, and the maximum power of 100W can be used to transmit

使用视频：

 https://www.youtube.com/watch?v=2P8z0FdV4v8
