Манометр перепада давления Dewalt MAGNEHELIC, манометр отрицательного давления, манометр статического давления для больниц, фармацевтических заводов

Описание

dwyer德威尔magnehelic2000型差压表2000-500pa

【产品介绍】

2000系列 Magnehelic®微差压表有81种量程范围可供选择，精度为2%。采用了无磨损的机芯，结构简单可靠，可快速灵敏地指示气体的微小正压，负压或差压，它还具备防震和过压保护的功能。Magnehelic微差压表的价格经济合理，使用方便，避免了测量中的液体差压计的液体蒸发，结冻和必须水平矫正等问题。
2000系列 Magnehelic®微差压表被广泛应用于监测风机出口静压，过滤器阻力，测量风速，通风状态，测量孔板两边的差压，还用于吹泡液位测量系统监测液位，监测气体，空气的混合控制比例，在医疗设备和装置中监测血压，和呼吸压力等。

注：可以用于氢气，但在订购时须选用Buna-N丁氰橡胶隔膜，工作压力在35psi。

高精度压力表【产品特色】

•  镶框可用于嵌入式盘面安装。
•  透明表盘强度高，抗破损。在读取指针和刻度时无变形。
•  精密的石版印制刻度能够精准的读数。
•  末端为红色的指针非常醒目，它采用热处理过的铝管制造，固定螺旋轴上。
•  指针档块采用模制橡胶以避免在指针过量程时损坏。
•  横臂式配件将螺旋轴、螺旋轴承和指针轴装配在一起。
•  宝石轴承采取了防震安装；可使螺旋轴无摩擦运动。使用高粘度的硅油进行运动阻尼。
•  零点调整螺钉不需要移除表盘就可以调整零点。采用O型环，密封性能好。
•  螺旋轴是由高磁导率的合金精密制成。配合宝石轴承，运动自如，用于转动指针来指示刻度。
•  钐钴永磁块安装在量程弹簧的另外一端，用磁力来转动螺旋轴。
•  量程校准簧片是弹簧钢片。微小的行程使得仪表重复性能好，寿命长。与受压膈膜联动，调整它的有效长度来校准量程。
•  硅胶隔膜与O型环整体模压在一起，安装在前板和后板之间。它被紧密固定密封。膈膜的位移受到限制以保护可能过压造成的损坏。
•  精密制造的铸铝外壳能承受168小时喷盐腐蚀试验。暗灰色烤漆表面。所有的外壳都采用标准的尺寸，可表面安装和嵌入式安装。
•  过压喷堵采用硅胶制作，过压额定值为15psig。大约 25 psig时会喷出。
•  O型密封环用于表盖和外壳之间，确保压力被密封在内。

德威尔2000差压表【技术指标】

介       质    空气和不易燃，兼容的气体。（可选择天然气）

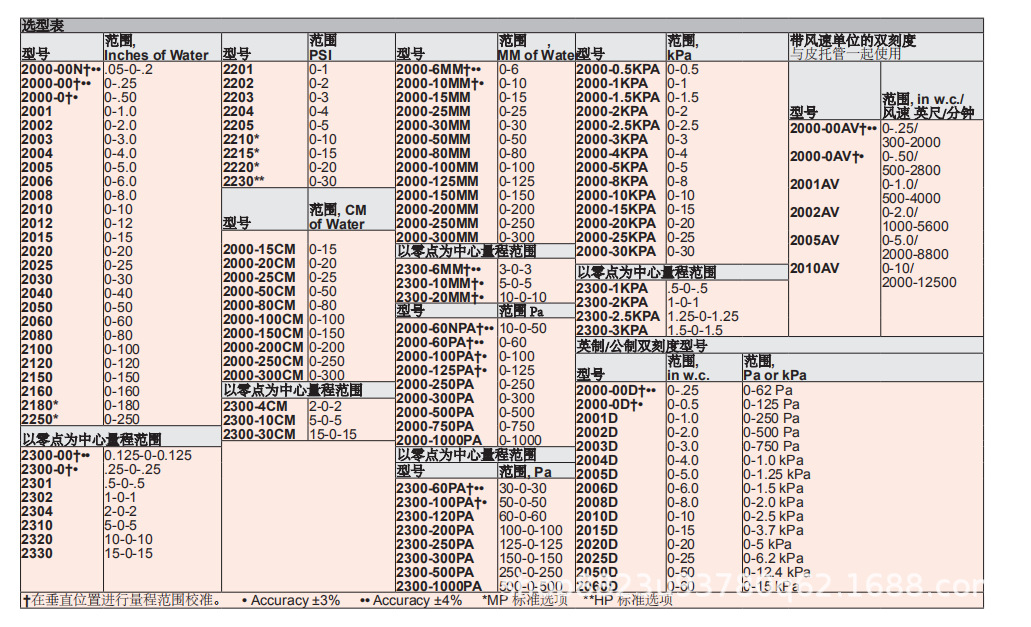

量       程    从0-60Pa到0-200kPa/从30-0-30Pa到3.75-0-3.75KPa，81种；

材       质    请向厂方咨询

外       壳    铸铝外壳，有机玻璃斜面面板。深灰色涂层，可耐168 小时喷盐测试。

精       度    满刻度的±2%(-0，-100pa，-125pa，10MM 为±3%，-00，-60pa，-6MM 为±4%)，70°F （21.1°C）。

压力范围    -20 Hg. 至15 Psig. (-0.677 Bar 至1.034 Bar)；MP 选择：35 Psig (2.41 Bar)，HP 选择：80 Psig (5.52 Bar).

过压保护    对于标准型号，在大约25psig（1.72kPa）时，泄压塞打开。

温度范围    20 至140°F.* (-6.67 至60°C)。

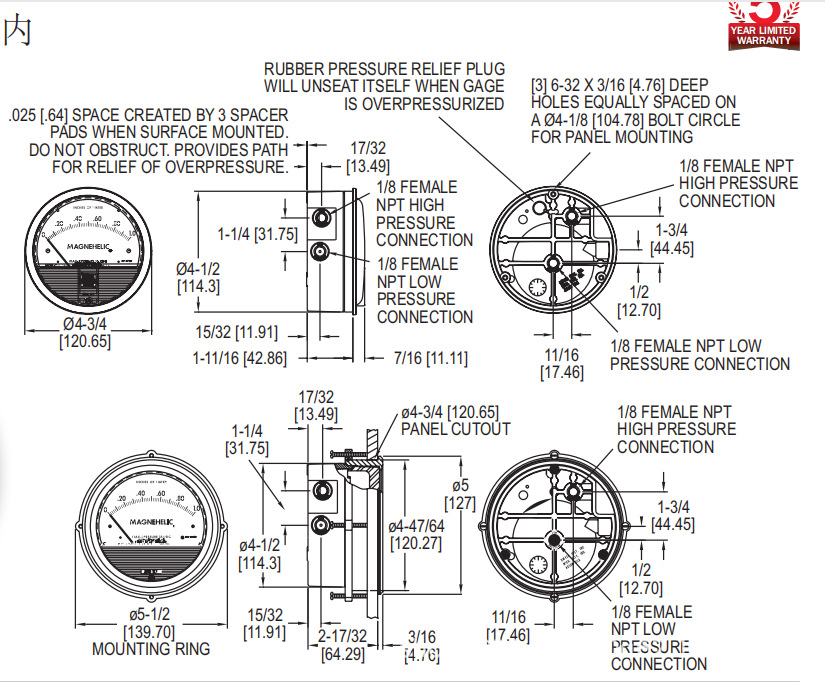

尺       寸    表盘直径为4 (101.6 Mm) 。

安装定位    膜片用于垂直方向，其他位置方位请向厂方咨询。

连  接  件    相同的1/8 NPT 的高压和低压接头-一对在侧面，一对在背面。

重       量    1 Lb 2 Oz (510 G), MP & HP 2 Lb 2 Oz (963 G).

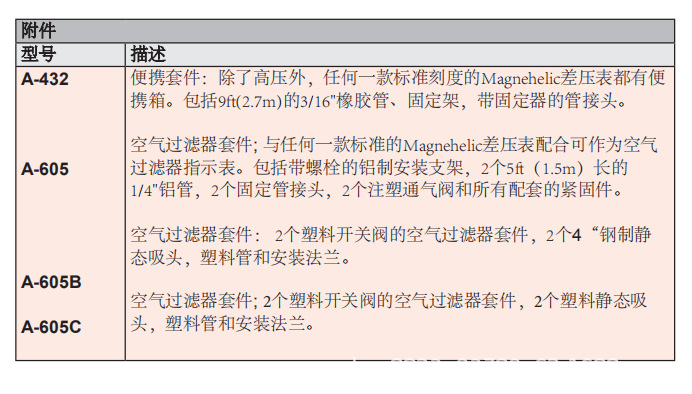

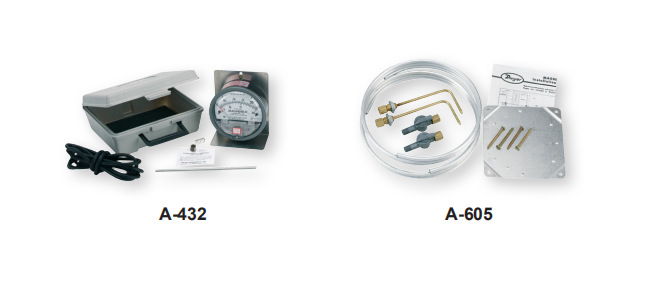

标准附件    两个1/8 NPT 堵头

                  两个1/8‘’ 连接橡胶管的配件

                  三个嵌入式安装用的配件以及螺钉（在中压和高压的仪表附件中，环状固定器代替三个配件）

【应用案例】

1. A. 过滤器监控
2. B. 带Dwyer皮托管的风速
3. C. 风机真空监测
4. D. 风机压力指示
5. E. 管道、房间或建筑压力
6. F. 洁净室正压指示
