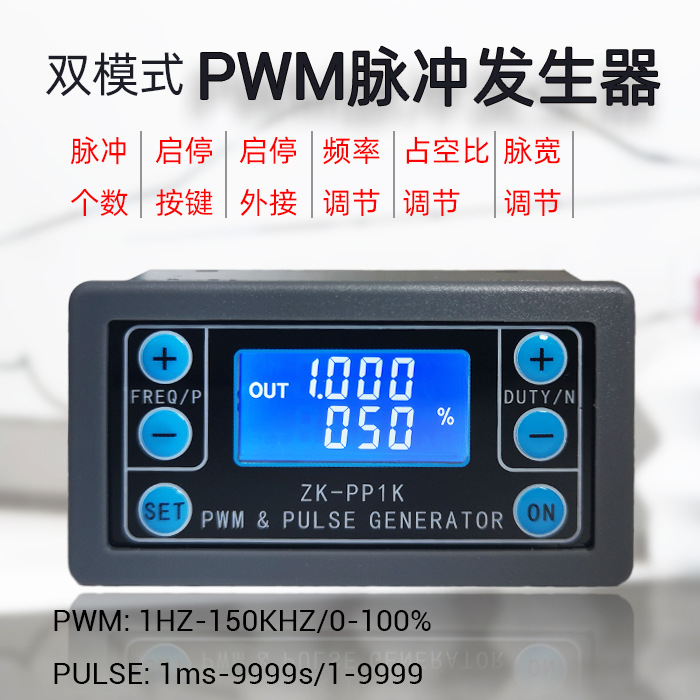

PP1K PWM Генератор импульсных сигналов частота рабочего цикла Регулируемый корпус модуля шагового двигателя

Описание

说明书下载地址：

http://www.qingdaowuzhi.com/DownLoad/18312.html?a=download

多种实用场景！！！

1. PWM信号发生器，方波矩形波信号发生器

2. 用来产生控制直流电机或步进电机驱动器的方波矩形波信号；用于伺服电机、步进电机、电动夹爪，替代PLC脉冲等

 PULSE 模式可以控制脉冲个数，从而可控制步进电机转动圈数！

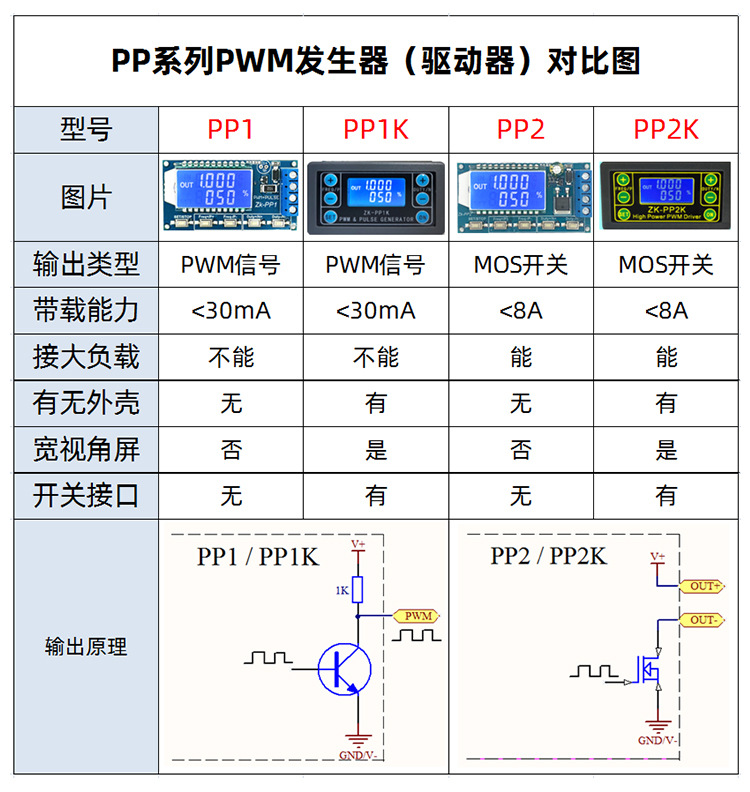

3. 配套驱动器实现调光、调速，控制电磁阀等，但不能直接驱动电灯电机电磁阀等负载。

如需直接驱动功率负载（如LED、电机、电磁阀等），请点击购买链接：

https://detail.1688.com/offer/602649051388.html?spm=a26286.8251493.description.2.221425b2S9lBkN

https://detail.1688.com/offer/601938116198.html?spm=a26286.8251493.description.2.221425b2S9lBkN

1. 产品亮点：

1.1 两种模式可以选择：

  PWM模式——频率(连续）、占空比。注意此模式下不能设置脉冲个数，一直发出脉冲；

  PULSE脉冲模式——正脉宽时间、负脉宽时间、延时启动时间、脉冲个数可调。

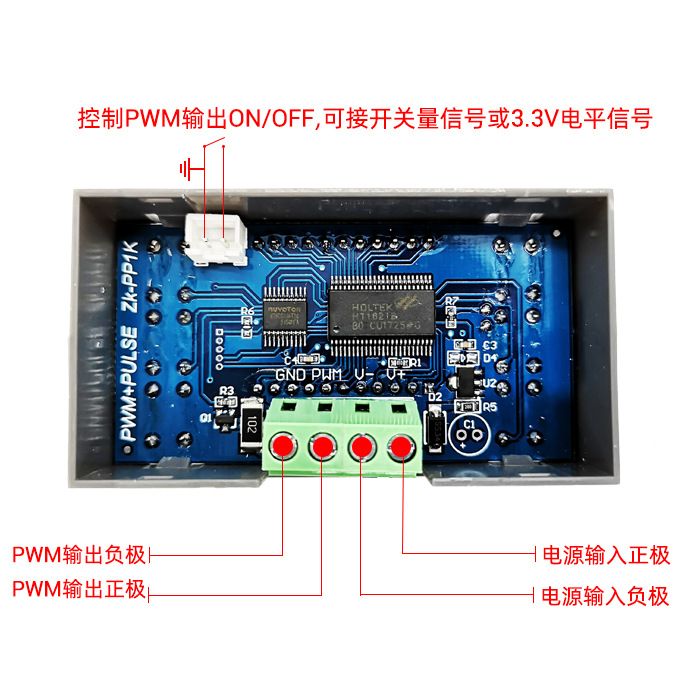

1.2 带启动停止按钮，也可以外接开关，控制输出信号ON/OFF。

1.3 宽电压输入3.3-30V，带防反接保护。

1.4 5.08mm螺钉式端子接线方便，带外壳。

2. 技术参数：

2.1 工作电压：3.3~30V，带防反接保护

2.2 频率范围：1Hz~150KHz，精度1%左右

2.3 占空比范围：0-100%，1%步进

2.4 脉冲个数：1-9999，或无穷个（显示‘----’代表无穷个）

2.5 延时输出时间：0.000s-9999s，最小可设置1ms

2.6 正、负脉宽长度：0.000s-9999s，最小可设置1ms

2.7 信号带载能力：小于30mA

2.8 输出信号幅值：幅值与供电电压相等

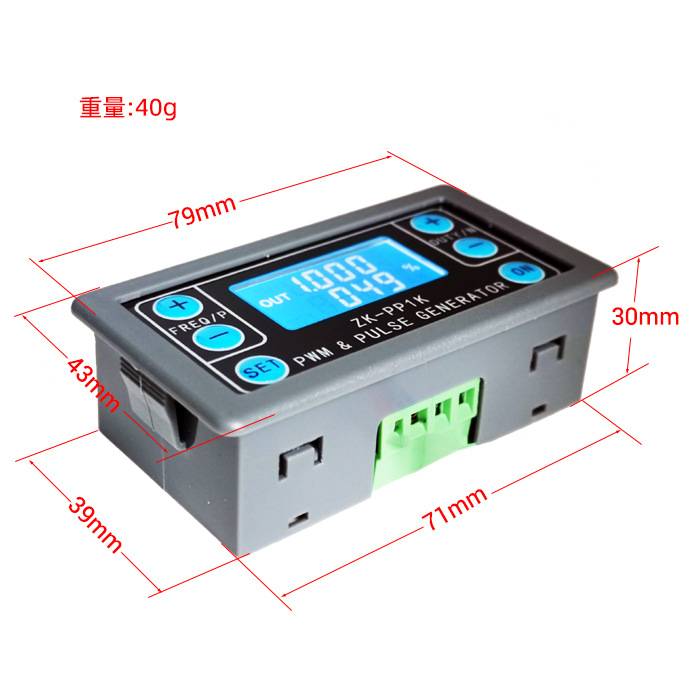

2.9 产品尺寸：79mm*43mm*30mm

2.10 产品重量：40g

2.11 包装形式：防静电袋袋装

3. 模块说明：

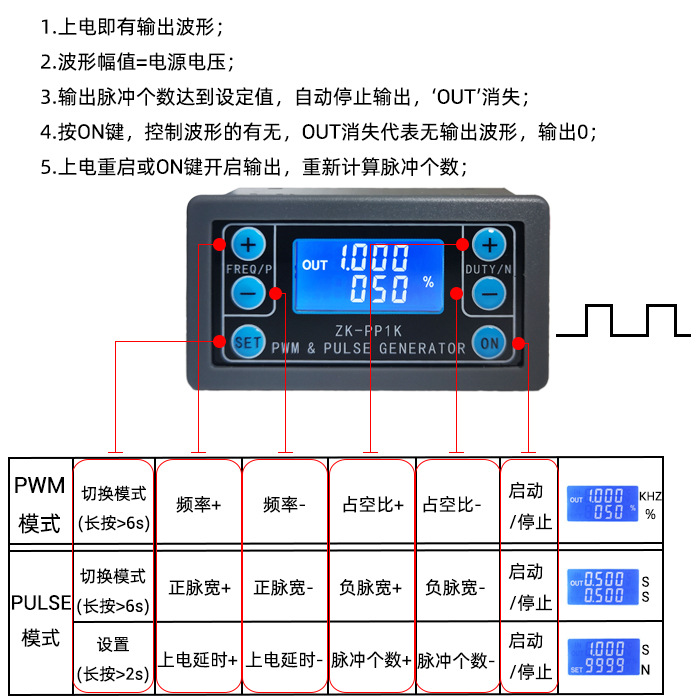

3.1 按键操作说明

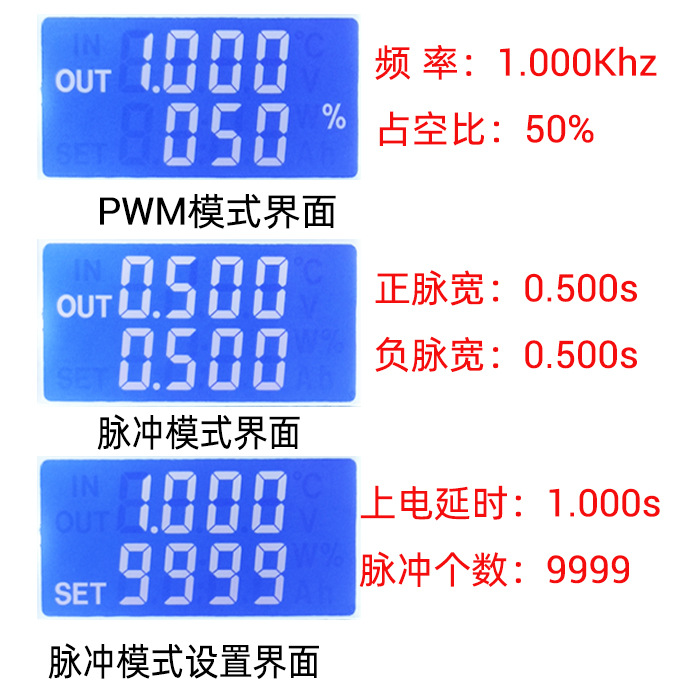

3.2 PWM模式（显示屏有“%”为PWM模式）

出厂默认模式为PWM模式，FREQ+和FREQ-按键设置频率，DUTY+和DUTY-按键设置占空比；按ON按键控制信号的输出或者停止，停止时输出为0，屏幕显示有“OUT”标志为有输出，否则为停止输出；默认出厂频率为1KHZ，占空比为50%。

如需切换为PULSE脉冲模式，长按SET按键（大于6秒）不要松开，会看到屏幕变化，“%”消失，为PULSE模式。

3.3 PULSE脉冲模式（显示屏右侧无“%”显示为PULSE模式）

P+和P-按键设置正脉宽时间，液晶屏上行显示，N+和N-按键设置负脉宽时间，液晶屏下行显示，单位为秒；按ON按键控制信号的输出或者停止，停止时输出为0，屏幕显示有“OUT”标志为有输出，否则为停止输出；默认出厂正脉宽为0.5秒，负脉宽为0.5秒。

脉冲个数与延时时间的设置——在PULSE模式中，长按SET按键2秒钟然后松开，进入脉冲个数与延时时间设置界面，屏幕显示SET，进入后会关断和清零输出脉冲；P+和P-按键设置延时时间，N+和N-按键设置脉冲个数，出厂默认延时时间为0秒，脉冲个数为无穷个（显示----）；再长按SET按键2秒钟，自动回到脉冲界面，按ON按键，延时设置时间后，开始发出设置好的脉冲个数，如果发送完脉冲个数会自动输出0，如果期间没有发送完按下ON按键会关断和清零输出脉冲，每启动一次就会发出设置好的脉冲个数,脉冲个数发完后显示屏OUT自动消失。

3.4 应用操作举例

3.4.1 PWM输出20KHZ，60%占空比：选PWM模式，频率设置为20.00，占空比设置为060%。

3.4.2 输出端开启0.6秒，关断0.2秒，无限循环：选PULSE模式，正脉宽设置为0.600，负脉宽设置为0.200，延时时间设置为0.000，脉冲个数设置为----。

3.4.3 上电或按启动按键，延时5秒,然后输出端开启0.6秒，关断0.2秒，无限循环：选PULSE模式，正脉宽设置为0.600，负脉宽设置为0.200，延时时间设置为5.000，脉冲个数设置为----。

3.4.4 上电或按启动按键，延时5秒,然后输出高电平10ms低电平10ms的脉冲100个：选PULSE模式，正脉宽设置为0.010，负脉宽设置为0.010，延时时间设置为5.000，脉冲个数设置为0100。

3.4.5 上电延时10秒，然后永久输出信号：选PULSE模式，正脉宽设置为大于0的数即可，负脉宽设置为0，延时时间设置为10.00秒，脉冲数为无穷个（----）。

3.4.6 其他应用可自己摸索或咨询客服

 所有设置参数关机不会丢失。
