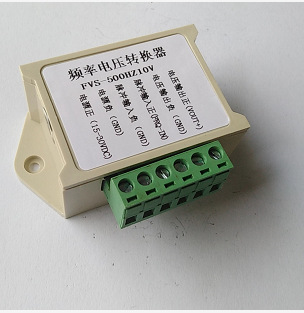

FVS-500HZ10V преобразователь напряжения преобразования частоты 0-10 В/5 В цифро-аналоговый инверторный интерфейс

Описание

                                     频率转电压模块

    型号FVS-500HZ10V:

1. 1.   型号FVS-500HZ10V:指输入0-500HZ,输出0-10VDC电压

1. 1.






            长宽高73*54*30MM  两孔之间61MM  两个安装孔是装M3的螺丝

1. 1.   频率脉冲信号转换成模拟电压信号。可以用于PLC与变频器间的接口转换。或运动控制卡与变频器等接口匹配控制场合
2. 2.   、输入脉冲电平是5V 12V 24V都可以直接输入，不用串电阻。但是输入信号频率，要维持0.5秒以上。
3. 3.   3、输出电流是5MA
4. 4、长*宽*高：73*52*27MM
5.  二、使用：
6. 5.   1、板上的多圈电位器是用来校准，频率与电压的对应关系的。
7. 6.   2、建议供电电压15-24VDC


8. 7.   12V电平时,电源不能用12VDC供电,最少要15VDC以上的电源,如果一定需要用12V的电源供电,也可以订制12VDC供电的转换器.
9. 8.   24电平时,电源需要用24VDC供电
10. 9.   3、信号输入端用了光藕隔离。保证了抗干扰能力。
11. 10. 4、如需配PLC用，支持NPN 型的。一定要有地线.
12. 11. 5、如需配编码器用，要求编码器恒速持续转动0.5秒以上.
13. 12. 6、频率电压转换模块，响应时间0.3-0.5秒左右。
14. 13. 7、如果信号输入是涡轮流量等，由于信号匹配的原因，要加一个817光藕与一个电阻才能与流量计匹配到功能正常。




    1.   三、标识接线

    2.   板的底面标有各个接口的名称，便于接线,标识与接线关系如下:



15. 1、15-30V----电源输入正

    2、GND ------电源输入负（公共地线）

    3、GND----  --脉冲频率输入负（公共地线）

    4、0-10KHZ----脉冲频率输入正

    5、GND--------脉冲频率输入负（公共地线）

    6、0-10V--   是模拟0-10V电平输出

    四

    、对应关系



    1、频率电压转换模块上配的电阻调到中间值 时，频率电压对应的以下关系,100HZ=0.1V,精度是1%，达不到小数点后面2位数，如果对精度要求比较高的场合是不行的。下面是型号FV-10K10V的线性关系,如若是其他型号,比如FV-200HZ10V   那么100HZ=5V  200HZ=10V

    0.1V=100HZ

    500HZ=0.5V

    1KHZ=1V

    2KHZ=2V

    3KHZ=3V

    4KHZ=4V

    5KHZ=5V

    6KHZ=6V

    7KHZ=7V

    8KHZ=8V

    9KHZ=9V

    10KHZ=10V

    2、每100HZ频率对应0.1v的 关系。使用时对应关系如果有偏差时，可以调节板上的兰色电位器来校准。



    3、出厂时，我们已将F/v电位器调校好一定的对应关系，一般不建议自行调校。
