Фотоэлектрический изолятор последовательного порта Фотоэлектрический изолятор RS232 RS232 до 232, защита последовательного порта, устройство молниезащиты

Описание

详细描述:
名称

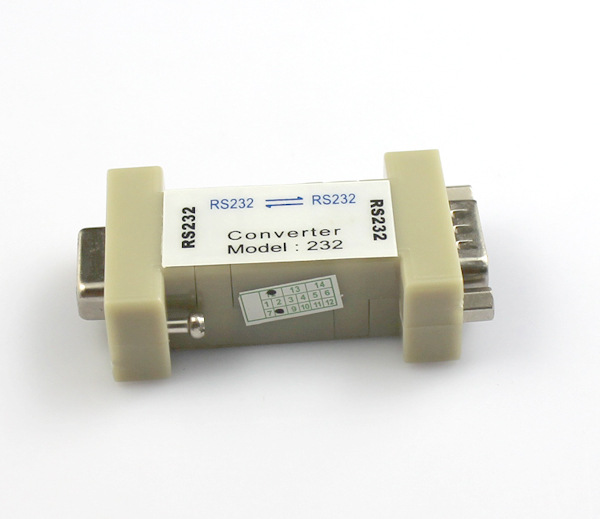

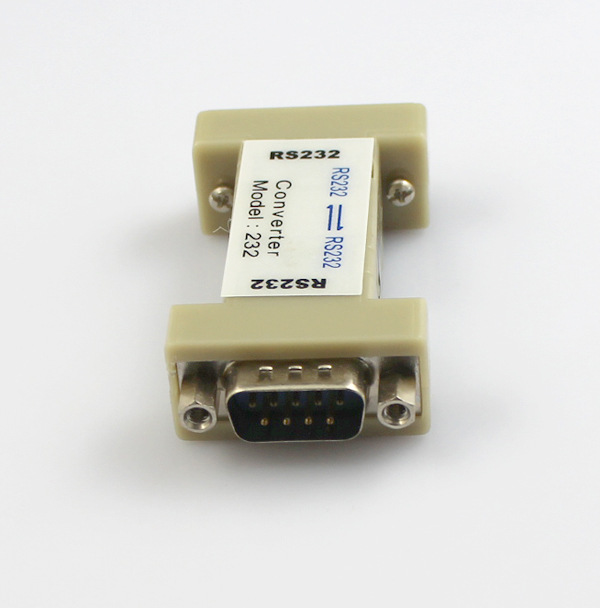

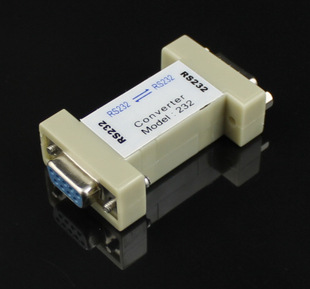

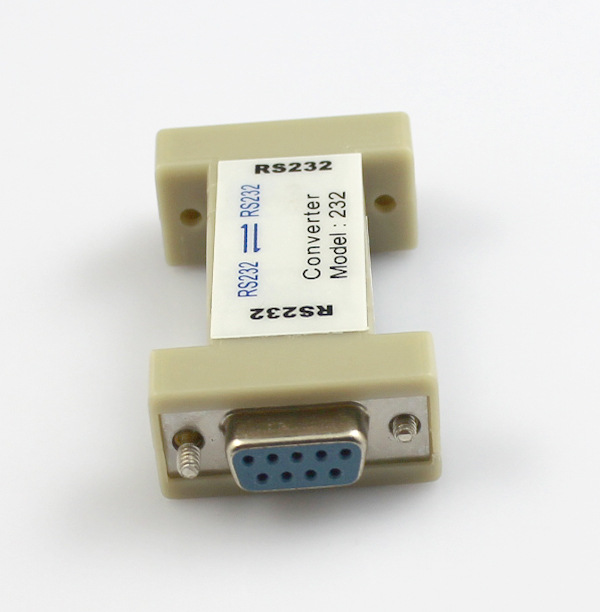

RS232转RS232光电隔离转换器 公对母 3线隔离（2.3.5线）

产品简介
> 接口兼容EIA/TIA的RS232和CCITT V.24标准
> 两侧接口有DB9连接器
> 异步.全双工.全透明.
> 隔离电压:2500V连续或7500V脉冲

> 传输速率:0--57600BPS
> 工作环境:0-50 C , 湿度5%-95%

产品简介

   由于采用了光电隔离技术，完全隔离了两端RS-232设备的电气与地线回路，从而保护通信设备免受电源地线回路和浪涌的干扰损坏，明显地提高了通信系统的可靠性与稳定性，同时由于改变了原来RS-232接口单端传输方式，使用了双线平衡传输，大大增大了通信距离。
   在使用专用自有线路的异步RS-232点到点通领域，都可以使用该产品来满足接口保护或延长距离的需求。
   产品有4线、6线、和8线可供选择接电源，其中4线产品可传送一对数据信号，6线和8线的产品同时还可以传送一对或两对控制信号。
   体积小巧，对导线没有特殊要求，不需要外接电源，可以直接插到设备的RS-232接口，使用非常方便。
  系列产品已经被广泛地应用于点到点RS-232通信、多用户终端与主机的联接、RS-232远程控制系统、程控交换机计费终端、卫星接收机。
1.0产品特点：

◆ 平衡电流传输，抗干扰能力强
◆ 采用光电隔离防止地线回路浪和涌损坏设备
◆ 隔离电压达到3500V
◆ 支持RS-232异步通信标准
◆ 直接插入RS-232接口，使用方便
◆ 不需要外接电源
◆ 使用专用通信线，普通导线即可
◆ 传输速率可达57.6kbps

全双工或单工方式、体积小巧
2.0 性能参数：
◆ 接口：一端符合EIA RS-232和CCTTT V.24
异步协议、另一端使用专用4芯铜线
◆ 连接器：RS-232一侧使用DB9孔连接器
线路一侧使用DB9针连接器
◆ 传输模式：异步、全双工或单工
◆ 距离：12KM使用24AGW导线＠600BPS
1KM使用24AGW导线＠38.4KBPS
100KM使用24-AGW导线＠57.6KBPS
◆ 隔离电压：3500＠1S或者7500V脉冲
◆ 速率：最高异步57.6KBPS
◆ 电源：串口自行供电
◆ 体积：6.8x3.4x1.6cm
◆ 重量：40g
◆ 工作环境：-20到65℃（0%to95%RH）
3.0应用领域：
◆ 点对点的RS-232通信
◆ 多用户系统
◆ 远程终端
◆ 多用户终端与主机联接
◆ RS-232远程控制系统
◆ 程控交换机计费终端
◆ 卫星接收机
◆ 远程呼台系统
◆ 不共地的RS-232设备间联接
4.0产品功能说明

RS-232C接口：DB9针接器（DTR与DCD短接，RTS与CTS短接）

长距传输线接口：使用DB9针连接器终端

类型：RS-232C一侧（近端）直接接DTE设备使用传输线：使用4条铜线传输接线方法：远端有两个DB9针连接器之间2接3、3接2、4接5、5接4远端DB9定义：3是T-、4是T+、2是R-、5是R+，两只产品相连时是对称的供电：由TXD、RTS、DTR之一供电，传输信号：TXD和RXD双向传输
