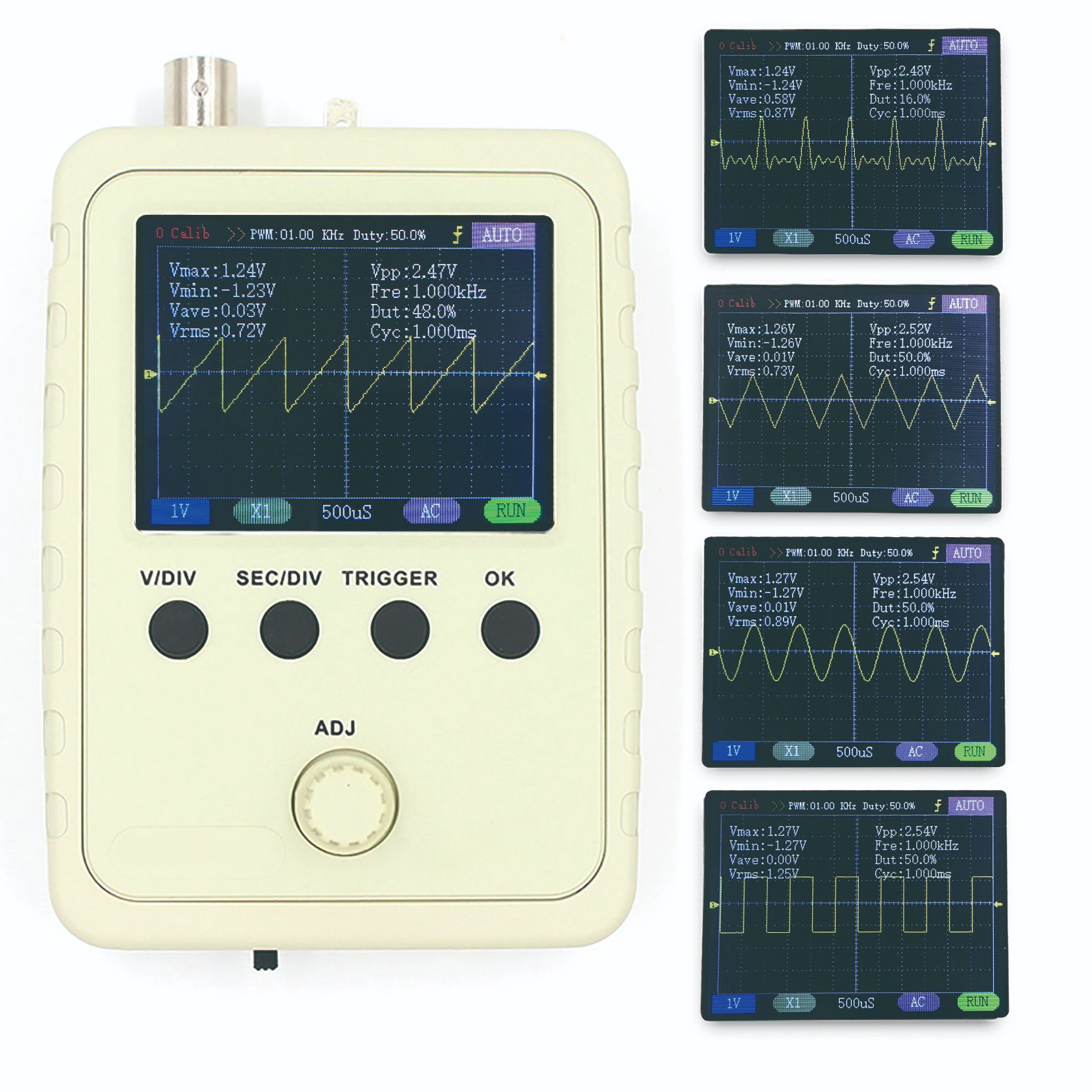

Комплект для производства осциллографа корпуса DSO138 Модернизированный электронный обучающий комплект DSO150 DIY

Ссылка на оригинал

Технические характеристики:

Готовый продукт DSO150

Продано за 30 дней:

290 шт.

Всего продаж:

87431 шт.

Минимальное количество для заказа:

1 шт.

Комплект для производства осциллографа корпуса DSO138 Модернизированный электронный обучающий комплект DSO150 DIY

Ссылка на оригинал

Доставим до Москвы: 24.10 - 03.11

от 1 407.00 ₽ за 1 шт.

1 407.00 ₽

Для расчета доставки до Москвы обратитесь к менеджеру

Оптом

от 1 шт.

1 407.00 ₽

от 100 шт.

1 340.00 ₽

от 500 шт.

1 326.60 ₽

Описание

undefined

参考价格，具体下单规格请和客服确定后改价下单。

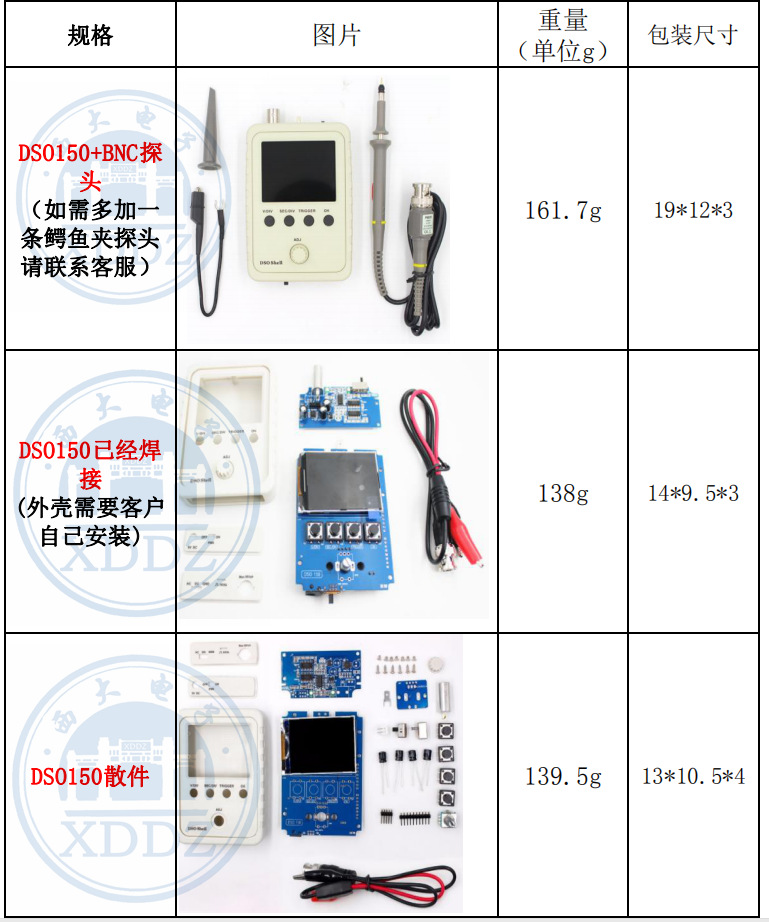

默认价格为 DSO150主机+鳄鱼夹测试夹+说明书价格

如果需要其他配件，请联系客服报价改价。
H8d26f4f9b94a4e26828c112f4b227

DSO-FNIRSI-150-Digital-Oscillo

undefined

贝壳示波器采用9V直流电源（电源电压不可超过10V！否则有可能烧坏机器）。套件本身不包含电源，用户需要自己准备电源，电源电流应能提供200mA以上。

特性指标：

最高实时取样率：1Msps
精度：12Bit
取样缓冲器深度：1024字节
模拟频带宽度： 0 - 200KHz
垂直灵敏度：5mV/Div – 20V/Div (按1-2-5 方式递进)
垂直位移可调，并带有指示
输入阻抗：1MΩ
最高输入电压：50Vpp（1:1探头），400Vpp（10:1探头）

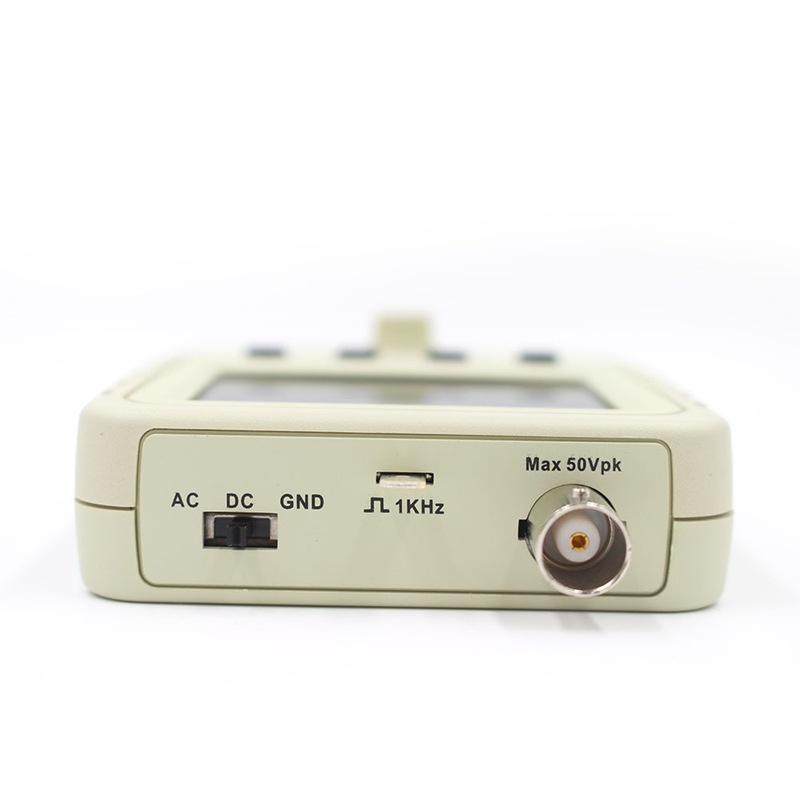

耦合方式包括DC/AC/GND
水平时基范围：10μs/Div – 50s/Div (按1-2-5 方式递进)
具有自动、常规和单次触发方式，方便捕捉瞬间波形
可用上升或下降边沿触发
触发电平位置可调，并带有指示
可观测触发之前的波形(负延迟)
可随时冻结波形显示(HOLD 功能)
自带1KHz /3.3V方波测试信号源
带波形参数数字显示，可显示的参数有：频率、周期、脉宽、占空比、最大值、最小值、平均值、峰峰值、有效值
保存/调出波形，关机波形不消失

包装清单：

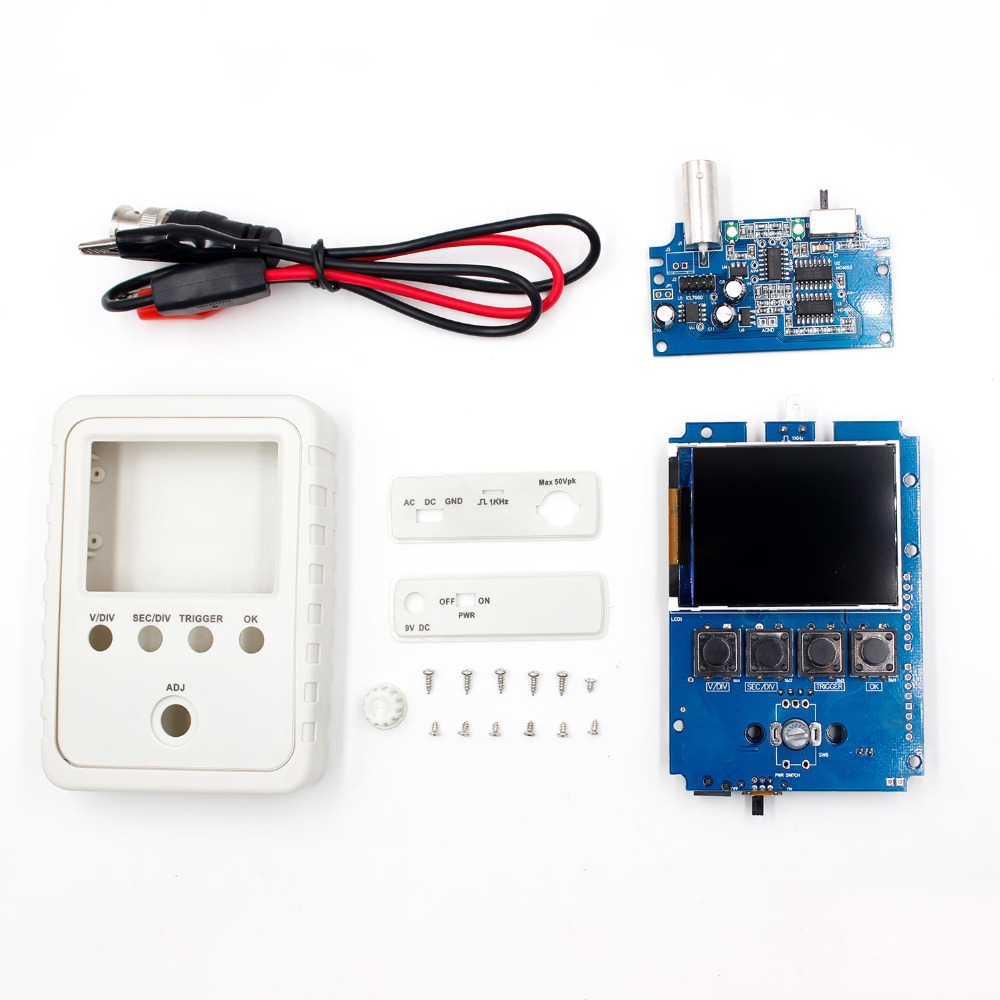

15001K（贴片元件已焊接）：

贝壳示波器的全部零件，其中模拟板贴片元件已经焊好并经过测试

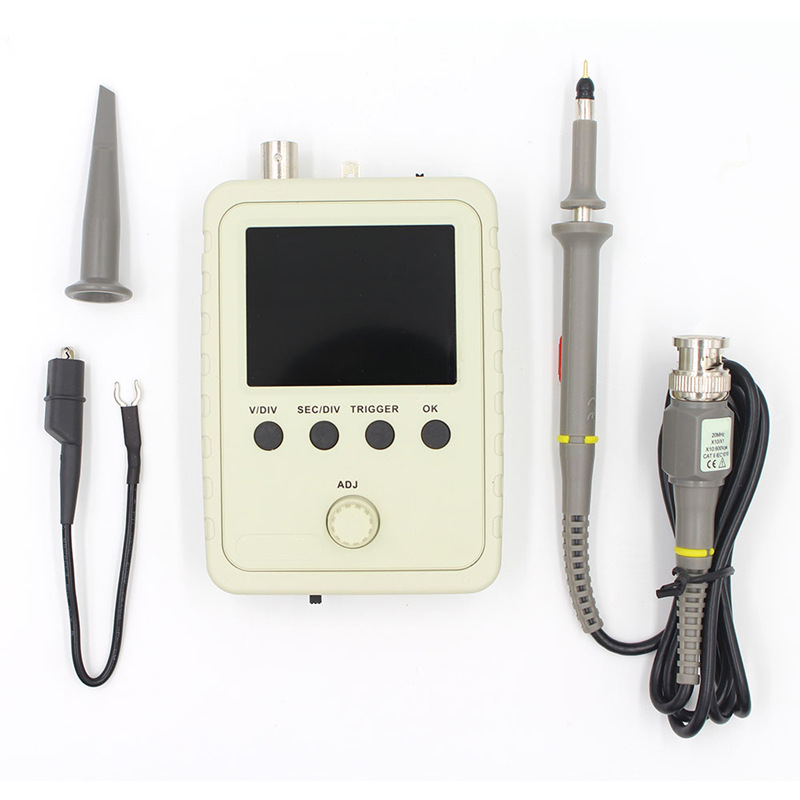

BNC鱼夹探头
装配使用说明

图片及信息仅供参考，商品将以实物为准；不管您是直接购买还是来样订购，请及时与我们的客服确认联系！

OWPC1_16RJ$Y0F~SF2]@%O3

DSO150-2

DSO150-3
undefined

Features:
Adopt ARM Cortex-M3 processor (STM32F103C8), and include a 2.4-inch color TFT display screen.
Used for secondary development on the basis of this kit, for example, it can be changed to Millivoltmeter, data loggers.
Come with instructions, easy to install and operate.
With Auto/Normal/Single trigger modes, easy to capture the moment waveform.
Available rising or falling edge trigger.
Observable previous waveform before trigger(negative delay).
Can freeze waveform display at any time(HOLD function).
With waveform parameter digital display, including frequency, period, pulse width, duty ratio, MAX./MIN./AVG./Peak-Peak/virtual values.
Waveform storage function: will not lose the waveform after power off.
Short-circuit and open-circuit detection: can help the user find out the soldering error.
TFT controller recognition function.
The SMD has been soldered, more suitable for electronic beginner.

Specifications:
Maximum Real-time Sampling Rate: 1MSa/s
Analog Bandwidth: 0-200KHz
Sensitivity Range: 5mV/div-20mV/idv
Maximum Input Voltage: 50Vpk (1X probe)
Input Impedance: 1M ohms/20pF
Accuracy: 12 Bits
Record Length: 1024 points
Coupling Modes: DC / AC / GND
Time Base Range: 500s/Div - 10us / Div
Trigger Modes: Auto, Normal, and Single
Trigger Position: Center of Buffer
Supply Voltage: DC 9V(8-10V)
Current Consumption:~120mA @ 9V
Main Board Size: 94 * 65mm / 3.7 * 2.56in
Analog Board Size: 65 * 47mm / 2.56 * 1.85in
Screen Size: 52 * 40mm / 2 * 1.57in
Package Size: 14.5 * 10 * 3.7cm / 5.7 * 3.94 * 1.45in
Package Weight: 179g / 6.33oz

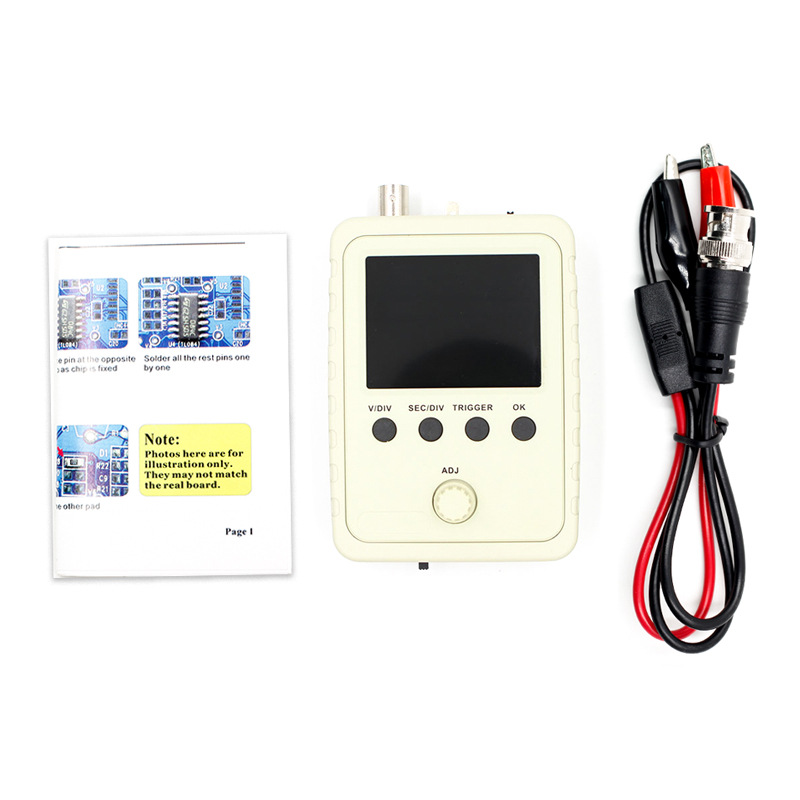

Package List:
1 * Fully Assembled Digital Oscilloscope Kit
1 * Probe
1 * DIY Case
3 * User Manual(English)
