Zhongjie Z3050X16/1 коромысло сверлильный станок 3050 коромысло сверлильный станок 50 коромысло сверлильный станок Шэньян

Ссылка на оригинал

Вес:

0.00 кг

Продано за 30 дней:

2 шт.

Всего продаж:

988 шт.

Минимальное количество для заказа:

1 шт.

Ссылка на оригинал

Доставим до Москвы: 09.5 - 19.5

от 6 630.00 ₽ за 1 шт.

6 630.00 ₽

Для расчета доставки до Москвы обратитесь к менеджеру

Оптом

от 1 шт.

6 630.00 ₽

Описание

undefined 摇臂钻床属于通用机床，主要适用于成批生产、单件小批量生产，各种行业孔类的加工；也适用于部分特别应用比如具有胎具的镗铣加工。摇臂钻床可用于在大中型铸件、钢件上进行钻孔、扩孔、铰孔、攻螺纹、锪平等。该机床内部结构经70多年的优化，该结构稳定可靠，适宜于长时间连续工作。

　摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。内立柱固定在底座的一端，在它的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动，以扩大加工范围。摇臂沿立柱上下移动，以适应加工不同高度的工件。因此较小的工件可安装在工作台上，较大的则可直接放在机床底座或地面上。

Z3050摇臂钻床具有以下特点： 1、采用液压预选变速机构，可节省辅助时间。 2、主轴正反转，停车（制动），变速、空档等动作，用一个手柄控制，操纵轻便。 3、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。 4、摇臂导轨，外柱圆表面，主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理，可长期保持机床精度的稳定性，延长了使用寿命。 5、有完善的安全保护装置和外柱防护。 6、在结构设计方面和在制造过程中，还采取了一系列有效措施，使得机床的精度持久性和整机的使用寿命均为大延长。
Z3050×16液压摇臂钻床技术参数
规格与参数	单位	Z3050×20
最大钻孔直径		50
主轴中心至立柱母线距离	mm	最大2000
主轴中心至立柱母线距离	mm	最小350
主轴端面底座工作面距离	mm	最大1220
主轴端面底座工作面距离	mm	最小320
主轴圆锥孔	(莫氏)No. 5#
主轴行程	mm	315
主轴转速范围	r/min	25-2000
主轴转速级数		16
主轴进给范围	mm/r	0.04-3.2
主轴进给量级数		16
工作台尺寸	mm	500×630
横臂长宽	mm	2140
主电机功率	Kw	4
机床重量	Kg	3500
机床外形尺寸	mm	2900×1060×2655

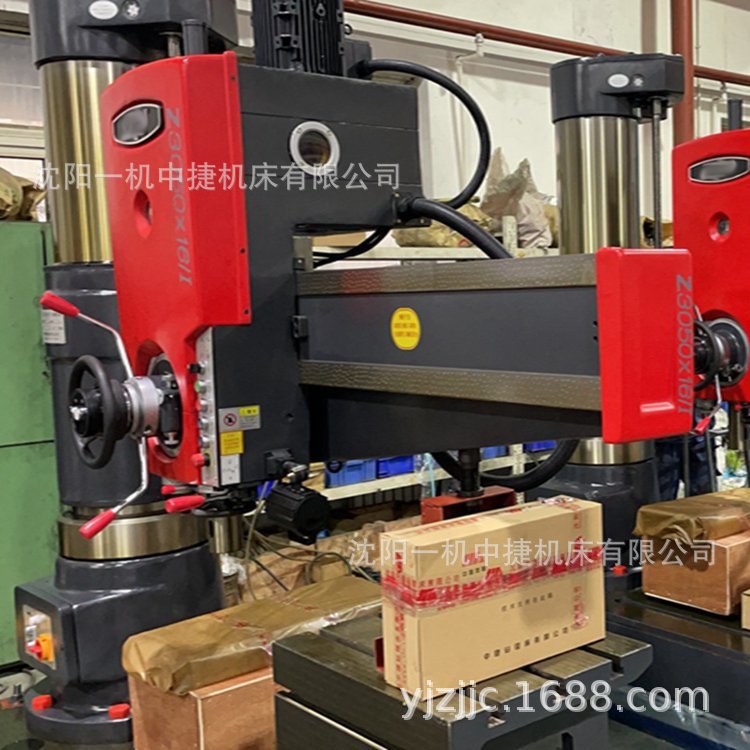

u=833839612,2177725420&fm=
u=4193260668,1564353251&fm

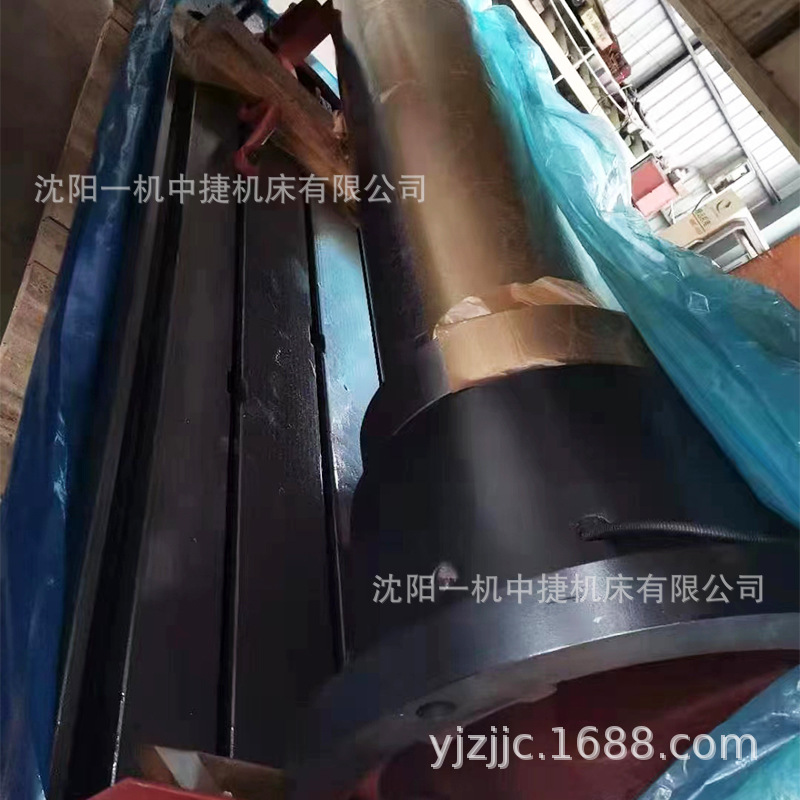

微信图片_202209010803542

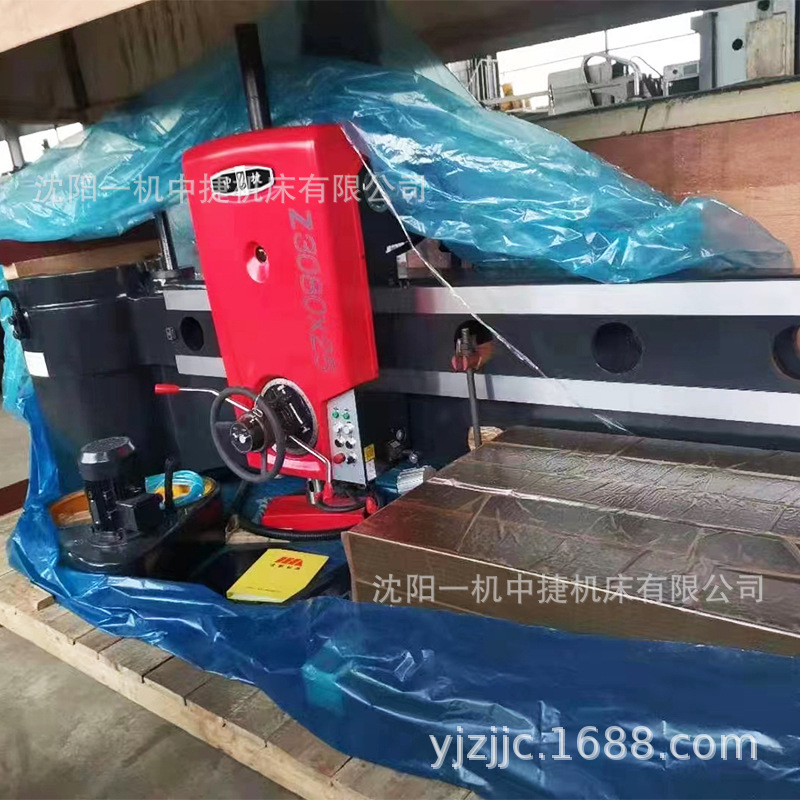

微信图片_202209010803541

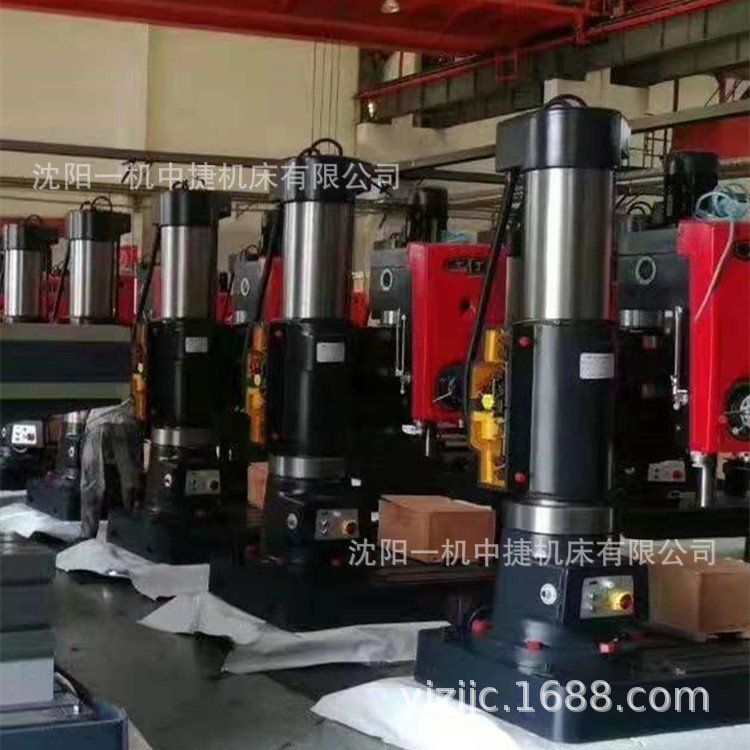

u=2163726701,1377299934&fm

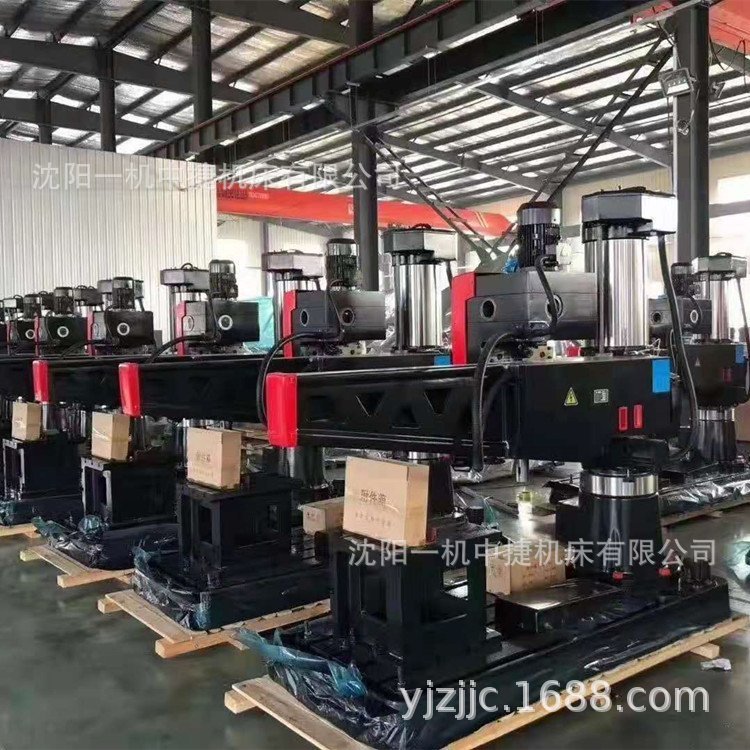

u=3955886911,4088312270&fm

1389205840_1229174647
