Описание

无线遥控模块JF24D-RX/TX简介

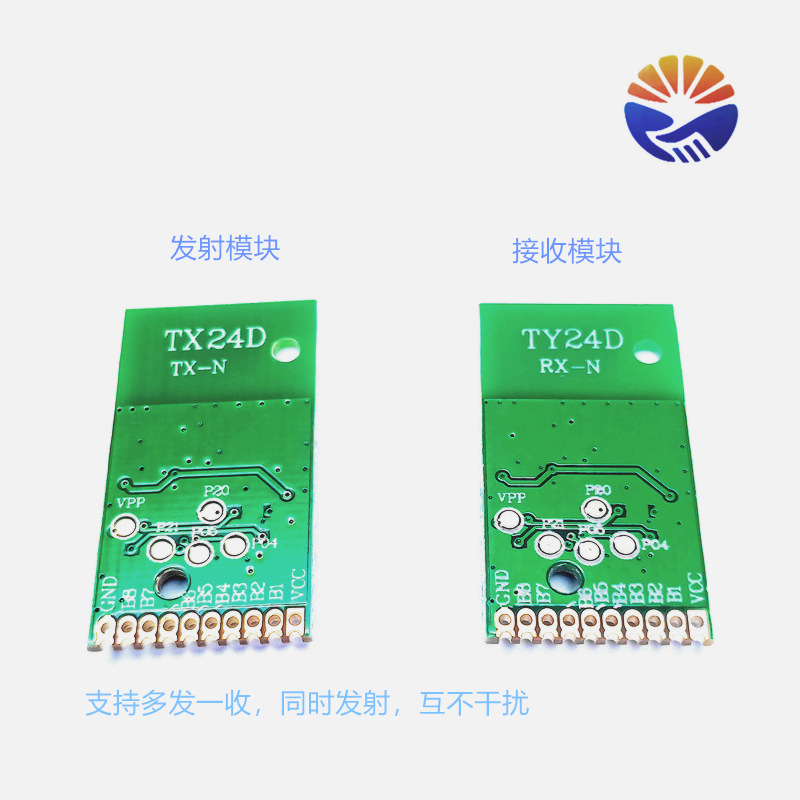

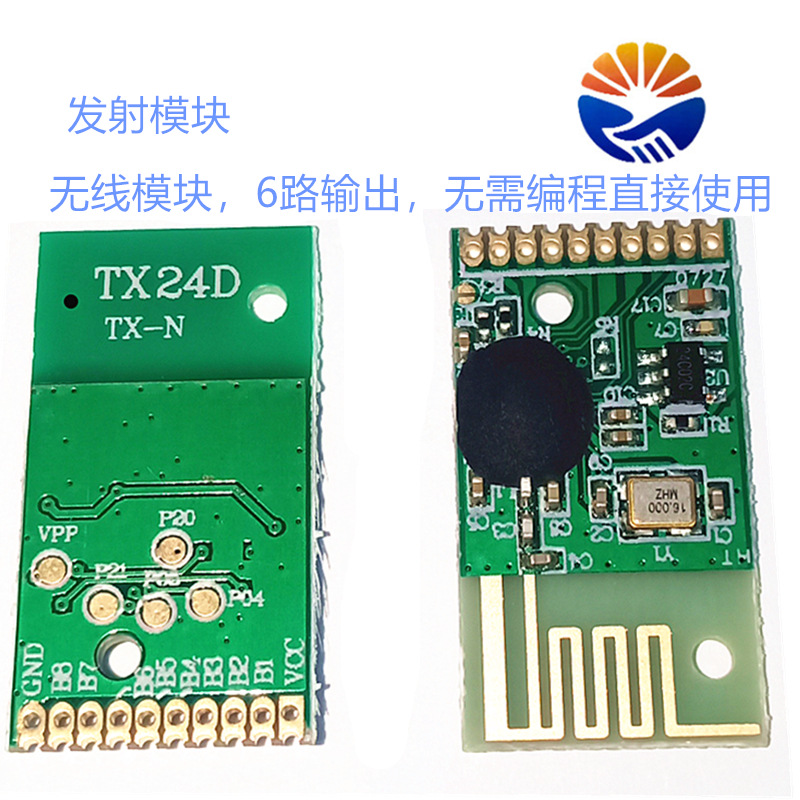

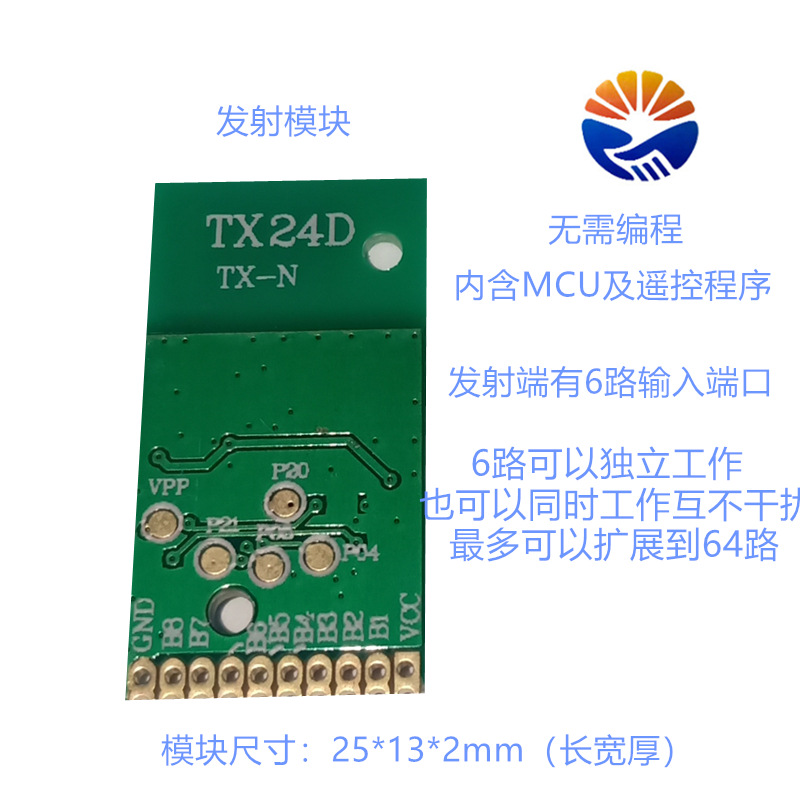

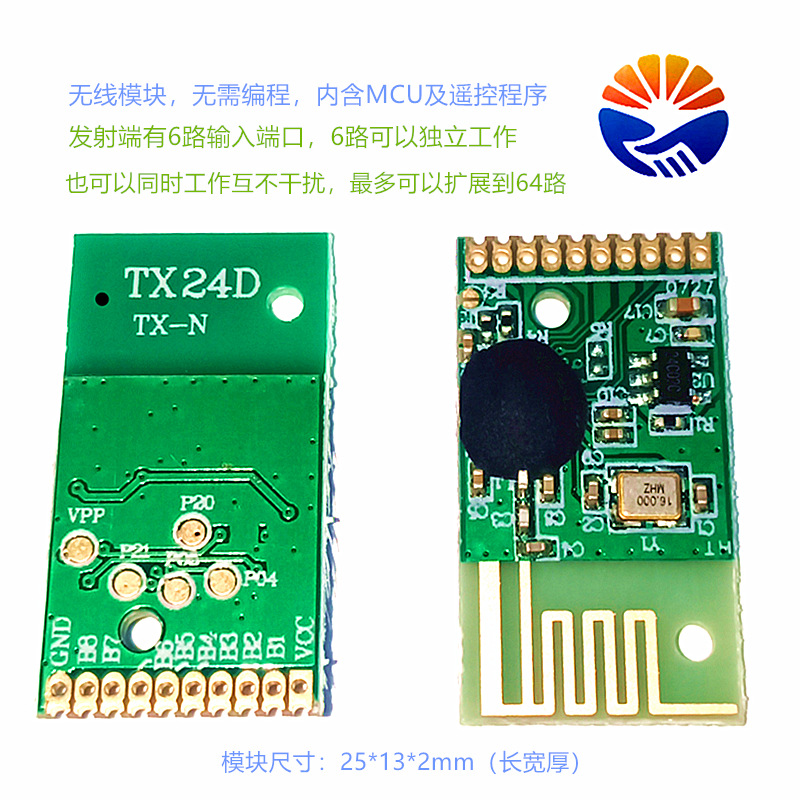

    JF24D-RX/TX无线遥控模块是一款内含MCU及遥控程序的无需再编程的遥控模块，模块内部已经烧录了2.4G遥控程序，无需做任何编程即可使用。JF24D-TX/RX是收发一体模块，既可以做接收端又能做发射端，作为发射端只需要提供3.3V电源及发射按键和一个LED来作为发射状态指示，作为接收端对应的输出端口即可输出电平信号。作为发射端有6路输入端口，同样作为对应的接收端也有6个输出端口，/能/多可以扩展到64路。6路可以独立工作也可以同时工作互不干扰。

   产品特性 :

（1）2.4G ISM频段，可以同时发射一方接收使用互不干扰，可以多发一收。

（2）采用高性能基带处理芯片，遥控速度快，稳定级别高。

（3）内部已含有2.4G程序及遥控对码程序，无需编程可直接使用。

（4）6路输入输出功能，可以扩展，输出状态可以选择锁存或非锁存。

（5）高度集成，体积小，低功耗设计，无外围零件，使用方便

 应用范围 ：

无线遥控器   智能家电   遥控玩具   遥控窗帘   遥控门锁   无线传感器等

  产品优势：

 2.4G遥控模块的优势是使用简单，速度快，同时发射互不干扰。接收具有6路输出功能，可以使用6个遥控器分别或者同时控制主机的6个输出端，6个遥控器可以同时按下几个发射键而不会互相干扰，315M 433M遥控器无法实现此功能。

  模块性能参数：

脚位功能

发射模式转换功能：

    锁存模式：接收端输出端口平时为0电平状态，按一次键，接收输出高电平并锁存，再按一次按键，接收输出变为0电平。B8端口需要接GND

    非锁存模式：按住发射键，接收输出高电平，松开按键，接收变为0电平。B8端口需要接VDD

接收模式转换功能：

    接收端和发射端对码才能使用，对码成功后需要将接收B7对码端口断开（悬空）即可禁止其它发射端对码，防止其他遥控器非法对码来控制你的接收设备。接收对码端口再允许对码状态下是不限制遥控器的对码数量（多发1收版本）允许几个遥控器对码由主人确定。对码后如果更换接收模块（RX），原来的遥控器（TX）需要重新对码。遥控器只能控制自己的接收设备，如果一个遥控器和自己的接收设备对码后再去学习其他的接收设备，并学习成功，原接收设备不再接收该遥控器的信息，并自动清除改遥控器。如果需要使用该遥控器，需要重新和接收设备对码。密码是为一的32位地址，在对码时发送给对方，V05版本每个接收只能存储为一的一个地址码，重新对码，原密码就被清除。

测试与使用 ：

    对码成功后按下B1-B6发射键，接收B1-B6端口输出高电平，测试电路用LED显示输出功能是否正常，开阔地参考距离约为50-80米。发射平时为低功耗模式，按下发射键才有发射电流。接收模式可以提供2mA的输出电流驱动3VLED，如果驱动其他大负载需要加功率驱动电路。模块电源不能接反，电压不能超过3.6V，否则要损坏器件，模块需要提供稳定的电压，可以在VDD前面串一个47欧电阻和一个10uF电容给模块供电。模块为PCB内置天线，天线离开主板的覆铜，不可以把摸贴在覆铜板上，否则影响发射接收距离。模块可以用排针波峰焊接，模块不能过回流焊。

对码说明：

1. 接收端（RX）先上电，接收对码端口B7接地。按下发射（TX）对码按键（B7），发射（B8）端口LED快闪（10次/秒）对码成功。出现慢闪（2-3次/秒）说明不能对码，需要检查电源电压及线路连接。已经对码的TX和RX再次对码也会出现慢闪，需要把接收断电复位一次，可以重新对码。

2. 对码成功后需要等待10秒左右（或者把接收断电复位一次）按下A1-A6发射按键，接收对应的端口（B1-B6）才能输出高电平。正常遥控。无需等待，按下遥控按键立即输出高电平。对码成功后需要把RX对码端口断开（屏蔽），避免其他TX发射信号时导致误对码，控制了这个接收。

3. 对码成功后，发射接收断电不丢码，固定保存。如果需要重新对码，接收断电复位，可以重新对码。

4. 如果一个接收需要和多个发射对码，需要把接收断电复位一次才能和新的发射对码。否则不能对码

5. 关于清码，TX只能存储一个RX的地址码数据，如果需要清除这个TX存储的地址码，可以用另外一个RX来对一次码即可清除原来存储的地址码。

------------------------------------------------------------------------------------------------------------------------------------------------
