Калибратор вибрации Портативный вибрационный стол Инструмент для калибровки датчика вибрации Sendge GJX-3

Описание

森德格GJX-3振动校准仪

⒈ 可校准多种类型的振动传感器，如压电式加速度传感器、磁电式速度传感器及电涡流式传感器。
⒉ 可对由上述传感器所组成的各种振动测试仪表、振动监测系统及数据采集系统进行校准。

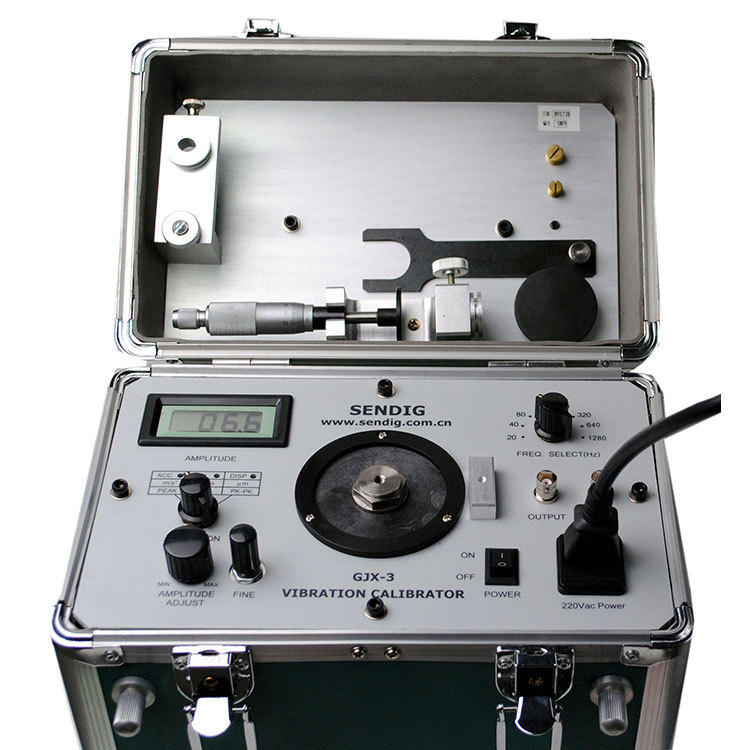

⒊ 所用静态标定台经过特殊改进，与其它静态标定台不同。当旋转千分尺改变位移时，与其连接的测试台面不旋转，而只做直线运动，使测试台面与电涡流传感器始终保持垂直。因此，大大提高了校准精度。
⒋ 校准仪机箱垂直和水平方向支脚为可调准型。当校准仪因桌面不平或其它原因不能平稳放置时，通过调整固定支脚的高度，可使校准仪保持稳定。
⒌ 可使用交流电压或直流电压供电，方便现场使用。（直流供电需特殊说明）。
⒍ 可根据用户的特殊要求改变其功能。

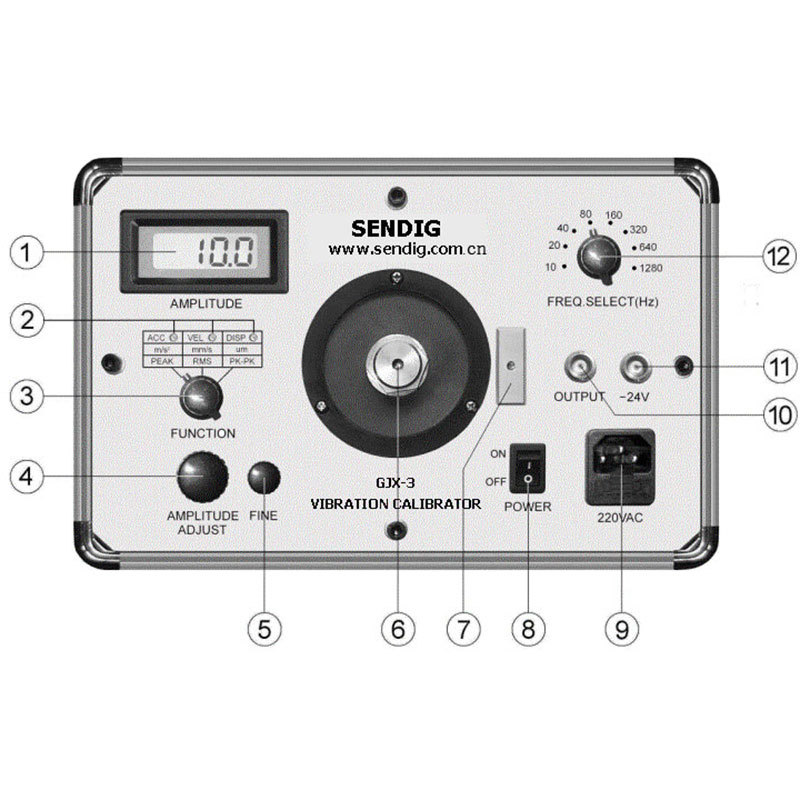

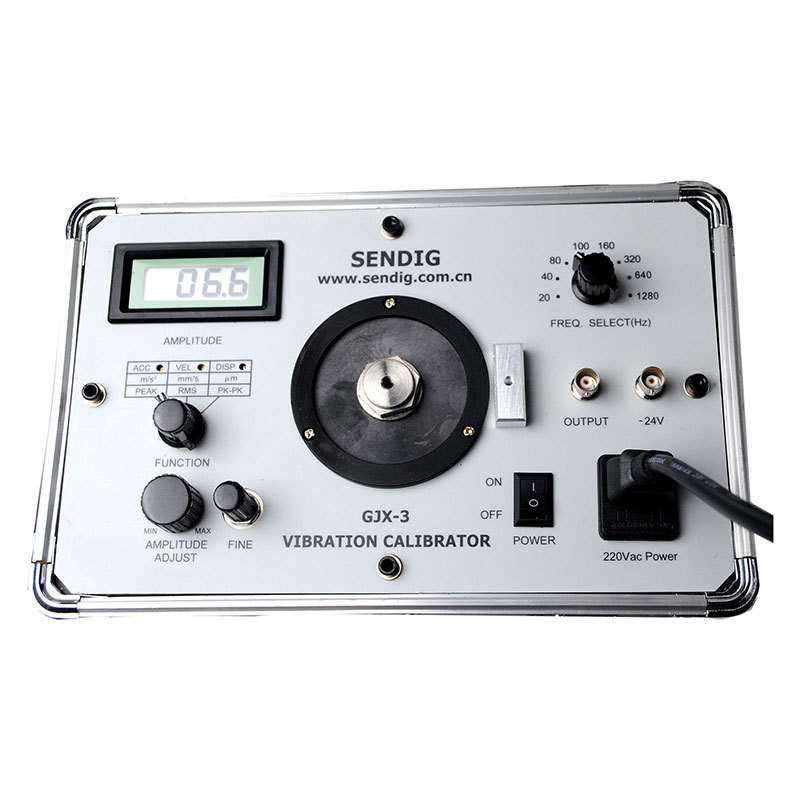

GJX-3型振动传感器校准仪可校准多种类型的振动传感器，如压电式加速度传感器、磁电式速度传感器及电涡流式传感器，也可对由上述传感器所组成的各种振动测试仪表、振动监测系统及数据采集系统进行校准。该校准仪内部可产生10、20、40、80、160、320、640及1280Hz等八种频率的标准正弦信号。所输出的加速度、速度及位移三种振动的幅值可通过电位器改变，并由数字显示。可垂直、水平两个方向使用，以校准垂直、水平传感器。GJX-3型振动传感器校准仪集正弦信号发生器、功率放大器、标准传感器和振动台于一身，具有体积小、精度高、操作简单、使用方便等特点，可在现场和实验室使用。

单位
加速度: m/s²(峰值)
速 度: mm/s (有效值)
位 移: um (峰峰值)
振幅精度
加速度
40Hz～320Hz±0.3dB ± 1个字
10Hz～1280Hz±0.5dB ±1个字
速 度
40Hz～320Hz±0.5dB±1个字
位 移
40Hz～320Hz±0.5dB±1个字
频率精度
10、20、40、80、160、320、640、1280Hz ≤±0.01%
显示方式
三位半LED数字显示
传感器要求
电涡流传感器直径：5mm、8mm、11mm
速度传感器重量：＜700g

最大振动幅值与最大负荷量
因为GJX-3型振动传感器校准仪所使用的振动台体较小，所以，在不同频率下校准不同传感器（不同重量）时，校准仪所能输出的幅值也不相同。最大振动幅值与最大负荷量是指在某一频率下，被校准传感器为某一重量时，校准仪所能输出的最大加速度、最大速度或最大位移值。
