Endress Германия E H Endgeshouse e h Ультразвуковой FMU42-AQB2A22A уровня

Описание

一.简介

超声波测量
行程时间原理
Prosonic FMU42

经济型物位测量仪，适用于复杂工况下的液体和固体散料的物位测量，测量范围可达10m

Prosonic FMU42适用于液体、浆料和固体块料的非接触物位测量以及明渠和测量堰的流量测量。两线制或四线制的一体化变送器可用于储存罐、搅拌机、料仓和传送带等复杂工况。现场包络线显示可用于简单的仪表故障诊断。线性化功能（最多32点）可将测量值转换成任意单位的长度、体积或流量

二.优势

四行纯文本显示，菜单引导式现场操作，快速简单地进行仪表调试，7种语言可选
现场包络线显示，完成简单的仪表故障诊断
提供FieldCare操作软件，用户可以方便地对仪表进行远程操作、故障诊断和测量点文件编制
适用于爆炸危险区域(气体-Ex, 粉尘-Ex)
线性化功能（最多32点）可将测量值转换成任意单位到的长度、体积或流量
内置温度传感器，自动校正受温度影响的声速
可选远程显示和操作（与变送器的最大安装间距可达20m(66ft)）

三.应用领域

适用于液体、浆料、淤泥和固体块料的连续非接触式物位测量；明渠和测量堰的流量测量；系统集成：HART(标准），4…20mA, PROFIBUS PA, FF基金会现场总线；最大测量范围：液体：5m 固体：2m。其它测量范围：FMU41: 液体8m，固体：3.5m；FMU40：液体：5m，固体：2m； FMU43: 液体：15m，固体：7m；FMU44: 液体20m，固体：10m

四.规格

连续料位测量
连续液位测量
测量原理 超声波物位仪
特点/应用 一体化超声波变送器
电源/通信 2/4线 (HART)， PROFIBUS PA，基金会现场总线
测量精度 ± 4 mm 或±设计量程的0,2 %
环境温度 -40...80 °C
(-40...176 °F)
过程温度 -40...80 °C
(-40...176 °F)
过程压力（绝压）/最大过压限定值 0.7...2.5 bar abs
(10...36 psi)
主要接液部件 PVDF
过程连接 法兰
DN80、ASME 3"、JIS 10K 80
DN100、ASME 4"、JIS 10K 100
安装架
盲区距离 0.4 m (1.3 ft)
最大测量距离 5 m (16 ft)
通信 4 ... 20 mA HART，PROFIBUS PA，基金会现场总线
证书和认证 ATEX、FM、CSA、INMETRO、NEPSI

应用限制 注意量程范围图

连续液位测量
测量原理 超声波物位仪
特点/应用 一体化超声波变送器
电源/通信 两/四线制 (HART), PROFIBUS PA,基金会现场总线
测量精度 ± 4 mm 或±设计量程的0,2 %
环境温度 -40 ... 80℃ (-40 ... 176℃)
过程温度 -40 ... 80℃ (-40 ... 176℃)
过程压力（绝压）/最大过压限定值 0.7 bar ... 2.5 bar abs (10 psi ... 36 psi)
主要接液部件 PVDF
过程连接 法兰
DN80、ASME 3"、JIS 10K 80
DN100、ASME 4"、JIS 10K 100
安装架
盲区距离 0,4 m (1.3 ft)
最大测量距离 10 m (33 ft)
通信 4 ... 20 mA HART，PROFIBUS PA，基金会现场总线
证书和认证 ATEX、FM、CSA、INMETRO、NEPSI

应用限制 可能存在泡沫界面/严重扰动：
FMU44/FDU92
快速进料和排料：
FMU90 + FDU9x
限位检测
FMU90 + FDU9x

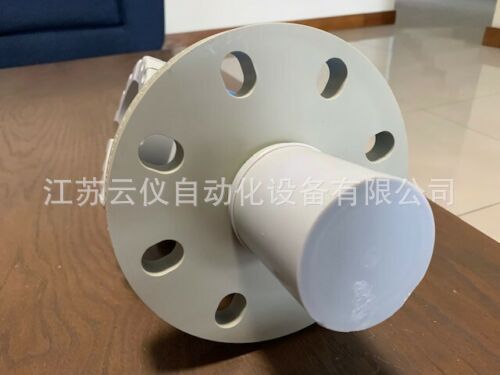

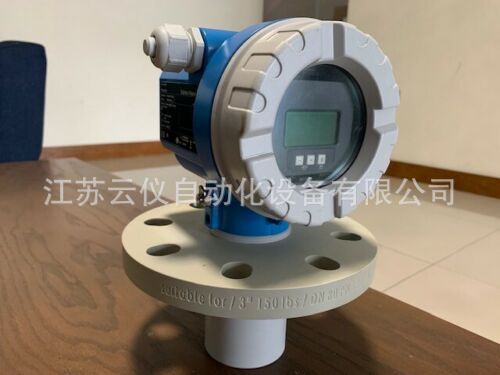

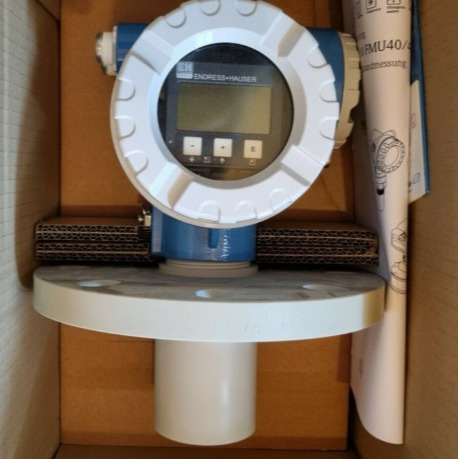

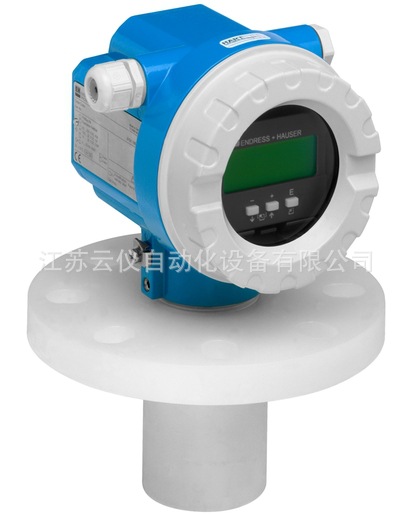

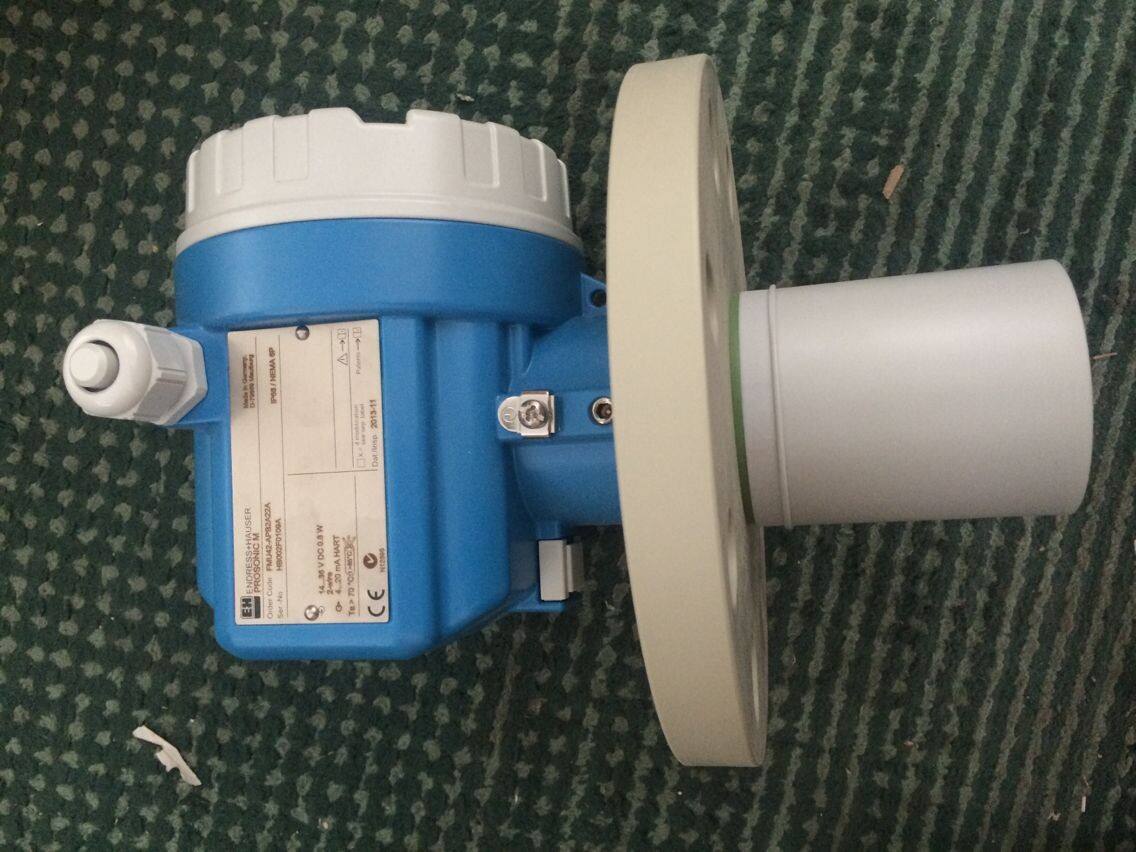

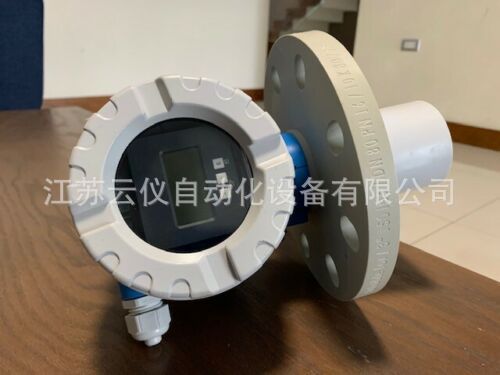

五.实物图
