2.4G WIFI Внешний 5dBi с высоким коэффициентом усиления WLAN беспроводной локальной сети клей-стержень антенны

Описание

一、 产品信息

[产品名称]：2.4G 胶棒天线                 [增益]：5dBi

[接口类型]：SMA 公针母针                  [驻波]：1.8

[频率范围]：2400-2483 Mhz             [阻抗]：50Ω

[天线尺寸]： 195*13mm                    [特点]: SMA射频就连接器固定

[应用范围]：2.4GHZ射频模块，无线路由模块，智能家居穿戴, Zigbee / 蓝牙传输模块等

 Parameter Specification

Applications 2400MHz ISM Band

Frequency  2400-2500MHz

Peak Gain 5dBi

Return Loss -17dB

Impedance 50 Ohms

Radiation Pattern Omni-directional

Polarization Linear

VSWR  < 1.8

Power handling 5 W

Housing TPE

Connector SMA plug

Operation Temperature -40°C to + 85°C

Storage Temperature -40°C to + 105°C

Relative Humidity 40% to 95%

Dimensions Length: 195mm

Weight 23g

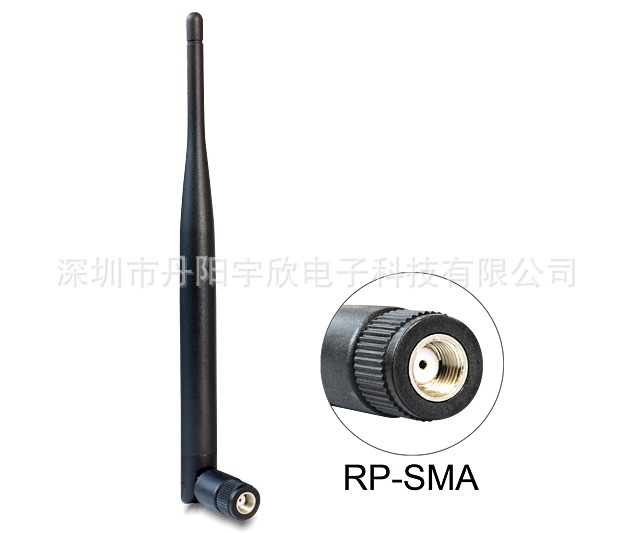

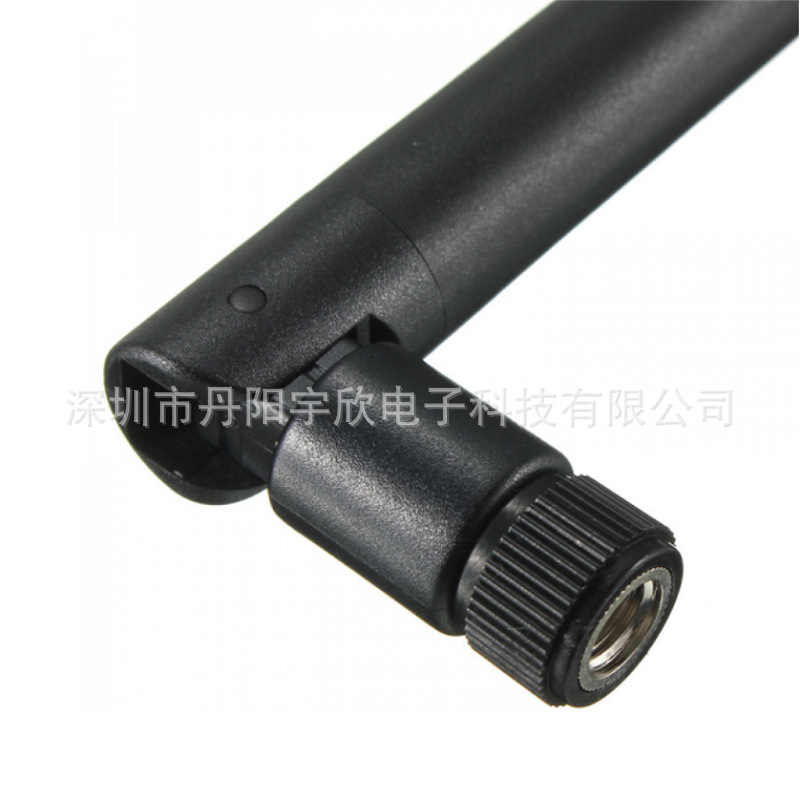

二、产品展示

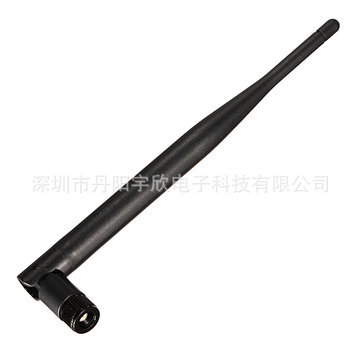

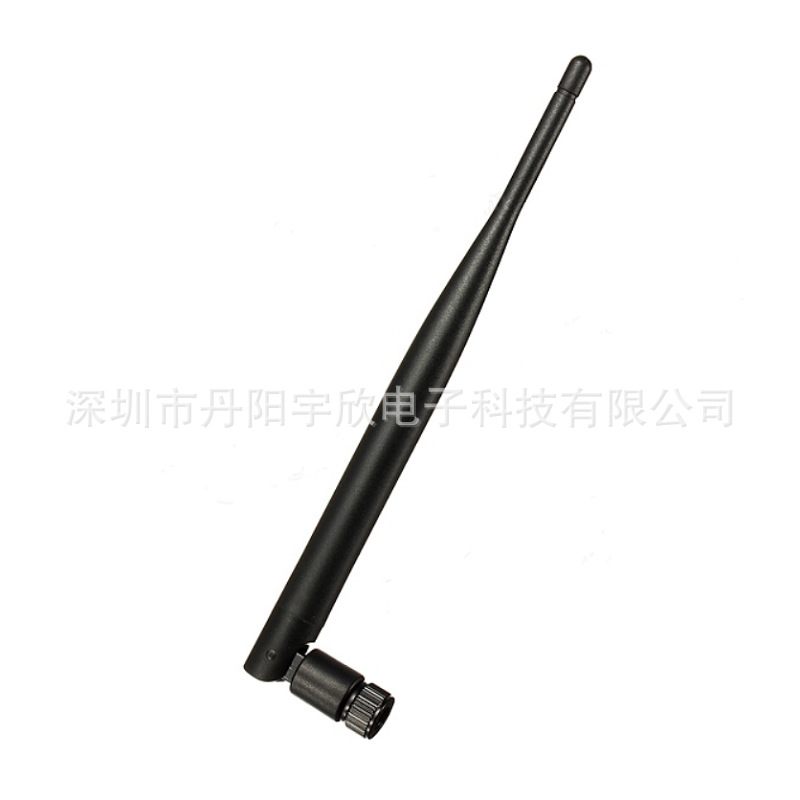

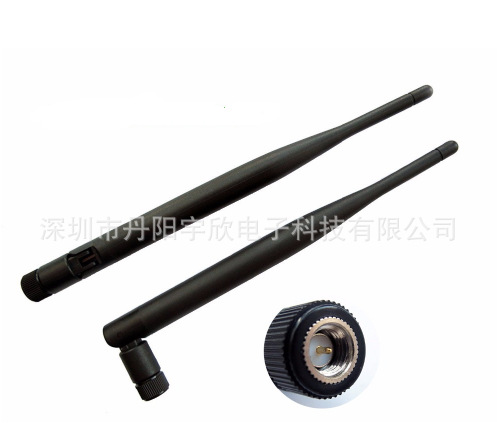

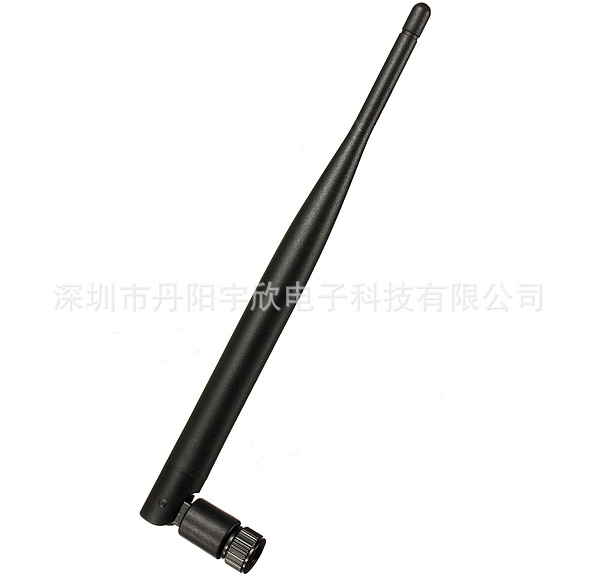

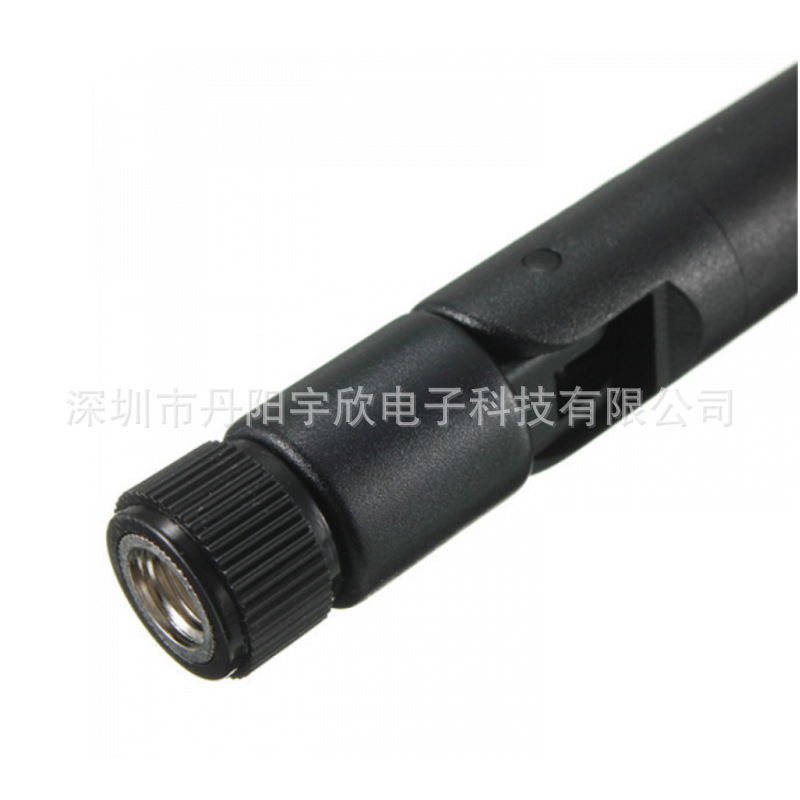

 三、天线介绍

 此天线为RFID 2400MHz射频胶棒天线，具有高性能的全向特性。是终端射频模块，蓝牙模块，Zigbee模块等需求的理想选择。全长195mm，峰值增益为5.6dBi，保证了恒定的接收和传输。天线结构设计应用铜管弹簧等内置处理，外壳由TPE/ABS制成，能在恶劣环境下提供可靠的性能。

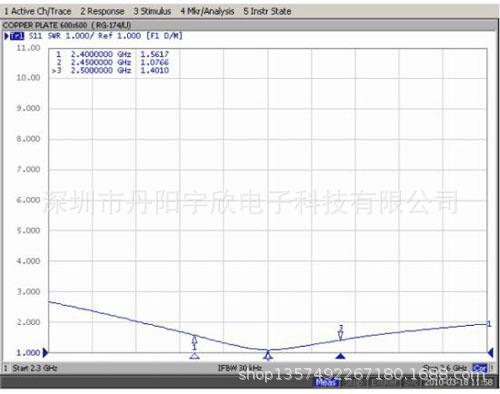

四、天线驻波图

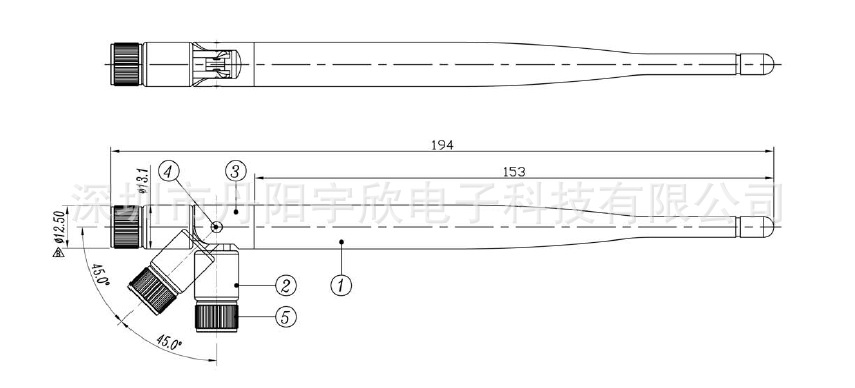

五、天线工程图

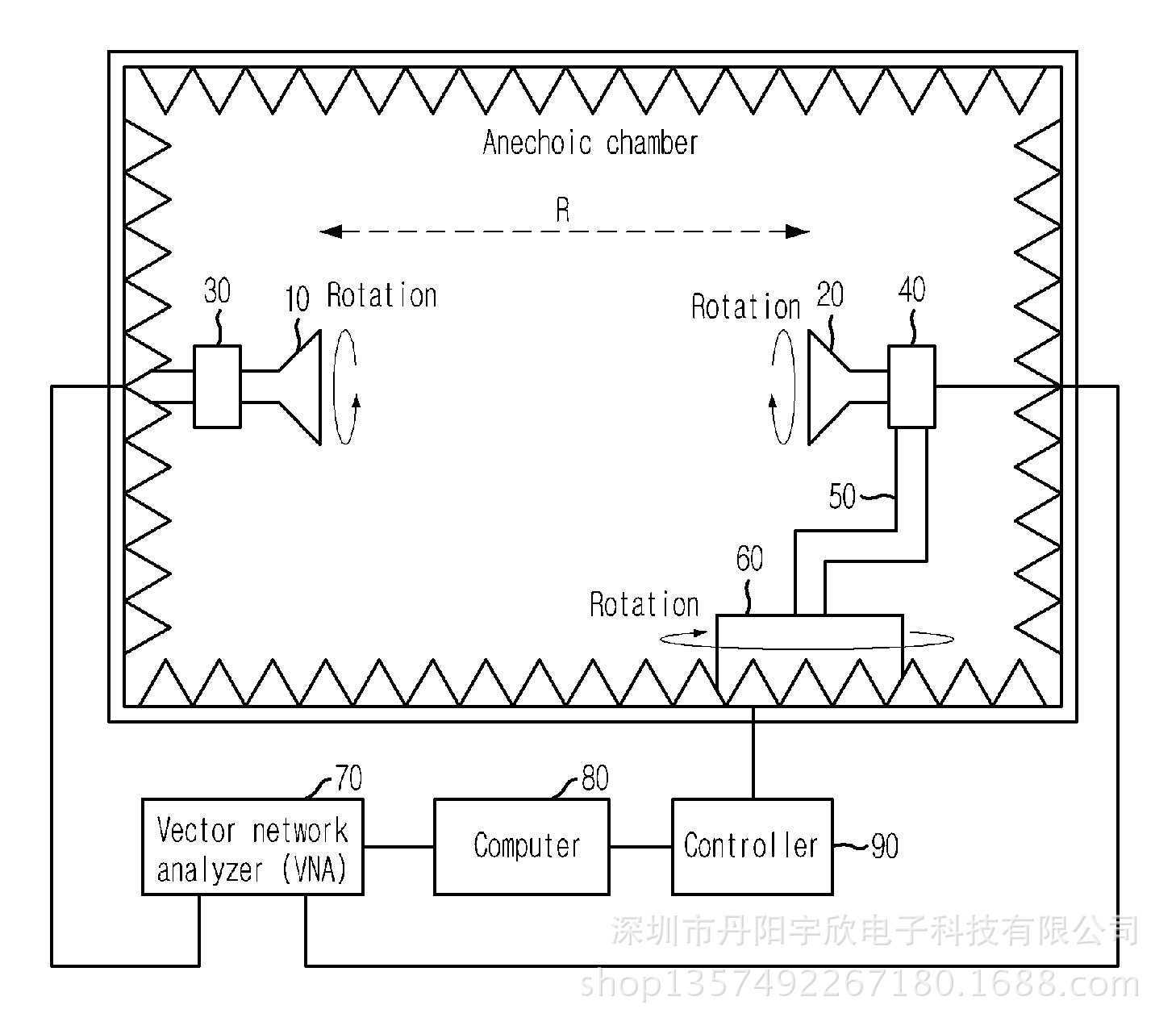

六、天线暗室测试示意图

六、其他相关知识

天线是一种用来发射或接收无线电波——或更广泛来讲——电磁波的电子器件。天线应用于广播和电视、点对点无线电通信、雷达和太空探索等系统。天线通常在空气和外层空间中工作。

从物理学上讲，天线是一个或多个导体的组合，由它可因施加的交变电压或交变电流而产生辐射的电磁场，或者可以将它放置在电磁场中，由于场的感应而在天线内部产生交变电流并在其终端产生交变电压。

 天线的主要参数：

                       1. 谐振频率     2.4G 5dBi天线

                       2. 增益           5dBi

                       3. 带宽           100mhz

                       4. 输入阻抗     50欧姆

                       5. 驻波比       <1.8

                       6. 辐射方向     全向

七、关于我们

深圳市丹阳宇欣电子科技有限公司是同轴连接器、通讯产品、天线、电缆组件等产品专业生产加工的公司，拥有完整、科学的质量管理体系。深圳市丹阳宇欣电子科技有限公司的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈。
