VGA генератор сигналов проектор инструмент ЖК-CRT монитор Ремонт батареи источник сигнала Генератор оптом

产品特点

• 超小体积，格。多种测试信号，多种刷新率。操作方便，精度高，性价比高。

• 低功耗设计，工作电流小（9-30mA），待机状态电流<3uA。普通6F22的9V积层电池使用时间超过5小时*。

• 无负载连接，电池供电时3分钟可自动关机，外接电源供电时不会自动关机。

• 供电电压范围宽，5-12V。

• 刷新率（帧频） 固定为60HZ，同时适用于LCD显示器和CRT显示器。(液晶显示器不能工作在更高的刷新率)

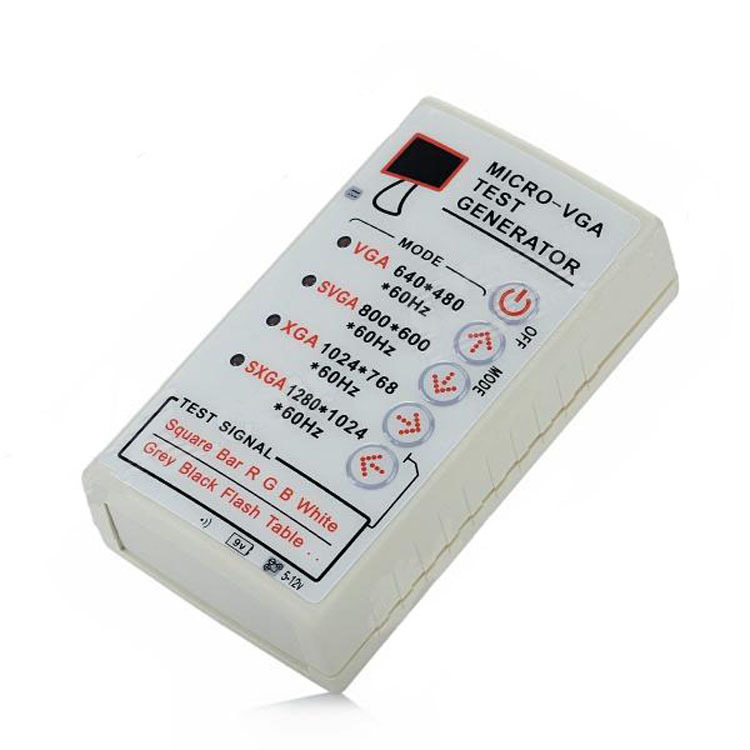

• 非常方便的按键操作，仅五只轻触按键,一只待机键,二只信号选择键和二个分辨率选择键。分辨率选择键对应4种分辨率，每种分辨率下可输出10种不同图像信号。连续选择不同的分辨率，即可用万用表直观的观测显示器二次电源的变化情况。

* 测试电池“高力6F22，或天球6F22S，6F22X电池”

制造工艺

• 双面玻纤板

• 双面SMD贴焊，双面直插

• PVC薄膜面板，美观整洁

• 坚固塑胶外壳

适用对象

• 上门维修电脑时，经常遇到显示器无显示，又不能判断到底是主机有故障还是显示器有故障的问题，此时用本产品
   就可以快速判断出是主机有故障还是显示器有故障；

• 用于彩显维修单位,如使用电脑主机作为信号源,易损坏显卡,且在维修操作时也非常不便。

• 用PC机测试显示器时，切换分辨率和刷新频率比较费劲，使用本产品，只需要轻松按动按钮，即可快速切换。

• 用于彩显销售公司,二手显示器周转,可快速检测彩显是否正常。

• 实用的投影仪等设备信号缆线检测。

使用说明

• 操作时只需将彩显15针的插头连接好。开机，选择信号即可，操作其方便。按下按键时有提示音，从提示音可以区分当前是不是工作在个信号.

• 一个待机键,按下进入待机状态，其余任一个键按下即开机工作 ，开机默认信号为彩色方块图(1024*768*60Hz)。

• 二个信号选择键,可循环选择所有信号。

• 二个分辨率选择键,可选择640*480，800*600，1024*768，1280*1024四种分辨率。刷新率（帧频） 固定为60Hz。

保修状况

• 免费保修一年（限机器本身原因造成的故障）。

技术数据

电源

• 工作电压：5-12V

• 工作电流：未接负载--3-12mA；已接负载--9-30mA(受输出信号影响)。

• 关机电流：<3uA

• 无负载自动关机延时时间：约3分钟

• 机内电池：9V层叠电池（推荐6F22 R6P型，R6P是常见较大电流的电池，有些高内阻电池不适用）

• 外部电源：5-12V，性接反保护。电源插口（DC3.5MM）性：外负内正，可直接由电脑供电或具有USB插口的电源适配器供电。

信号输出接口

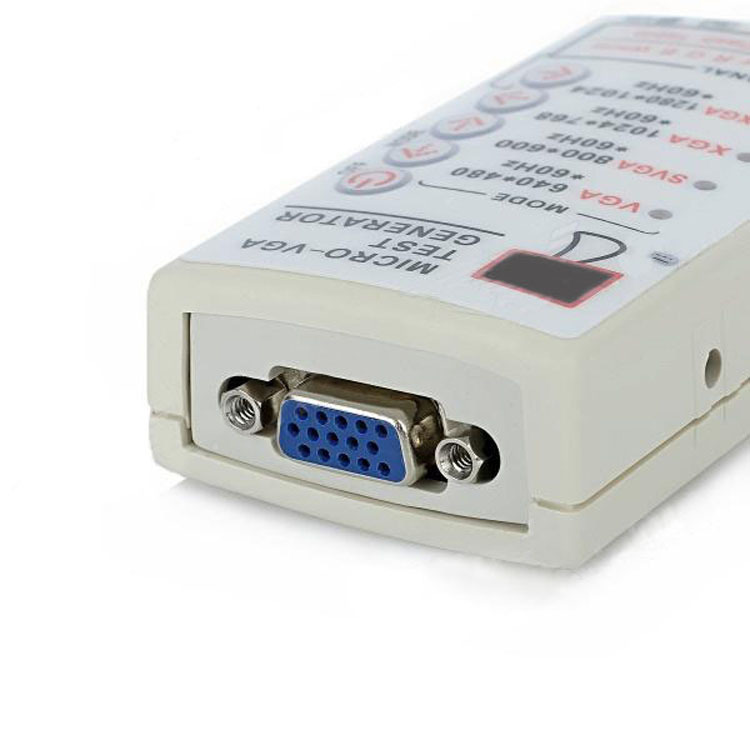

• 标准DB15,VGA插口(D-sub 15-pin Shrink Connector)

输出信号电平

• R-G-B：0.7V(±5%),75Ω负载阻抗

• VSYNC,HSYNC：3V(p-p)，TTL负载

机械特征

• 机身重量 75g(不含电池)

• 机身尺寸 90*52*26(mm)(L*W*H)

其它

• 彩色拉链袋一个（重量10g）。

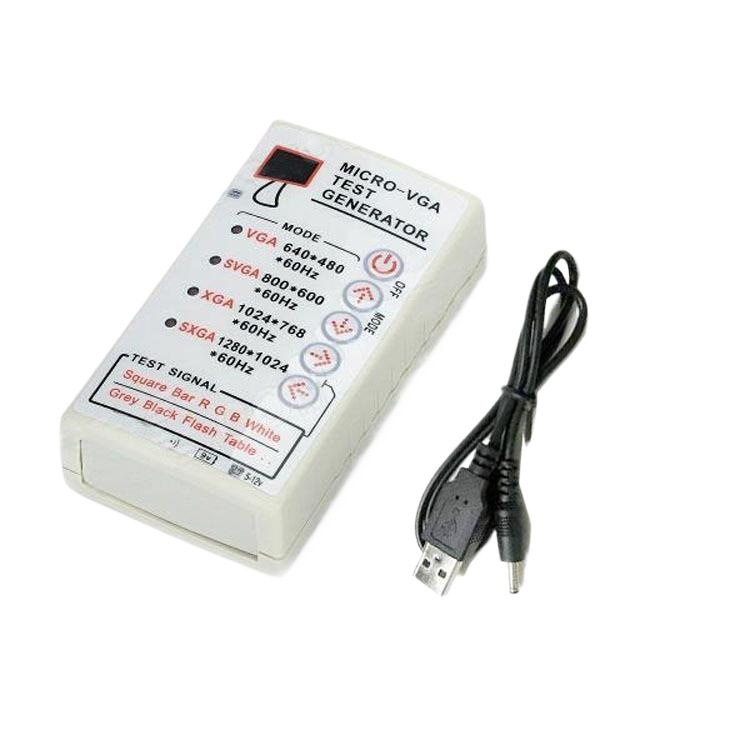

• USB转DC3.5电源线一根。

• 说明书一份英文
