Описание

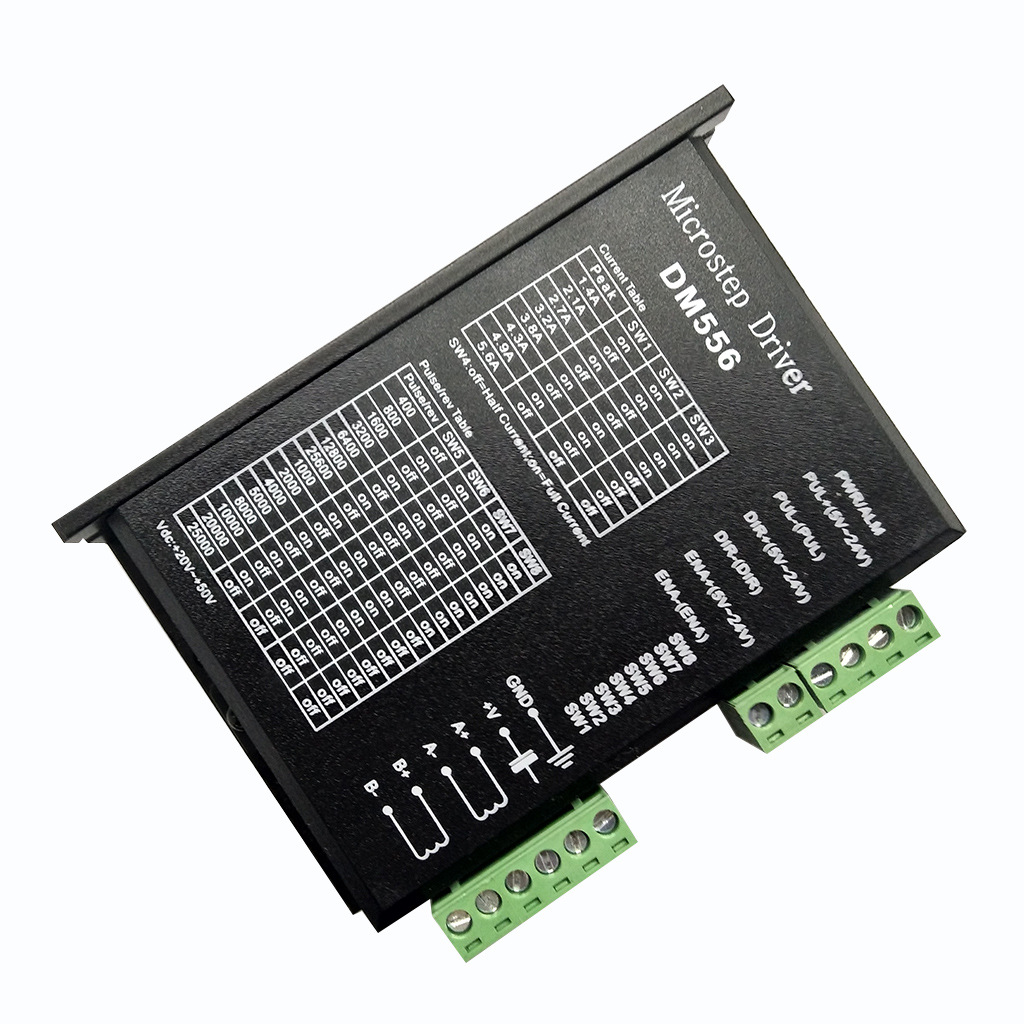

DM556驱动器
DM556是本公司专门针对用户用量较大，同时要求性价比较高的客户应用，对于电机存在有震动，要求噪音又小的用户的理想选择
1供电电压可达48VDC
2输出电流峰值可达5.6A
3光隔离，输入可以共阴，共阳，差分信号，脉冲响应频率200KHz
4低速零震动，且噪音及小
5抗干扰能力强，在电网恶劣的环境里，可以实现高精度定位
应用领域；自动包装机，点胶机，雕刻机等自动化设备，对于以前用到有震动和噪音较大的用户有明显改善
应用范围：所有法兰盘为42,57的所有电机以及86短机身
电气特性：
性 能 指 标
电气性能（环境温度Tj＝25oC时）
|
输入电源 |
24～50V直流电源供电，容量：不小于200VA。典型值：DC36V |
|
输出电流 |
1.0A～5.6A，8档可调，分辨率0.5A。 |
|
驱动方式 |
双极恒流PWM驱动输出。 |
|
绝缘电阻 |
常温常压下＞500MΩ。 |
|
绝缘强度 |
常温常压下500V/分钟。 |
|
重 量 |
约200克。 |
驱动器功能说明

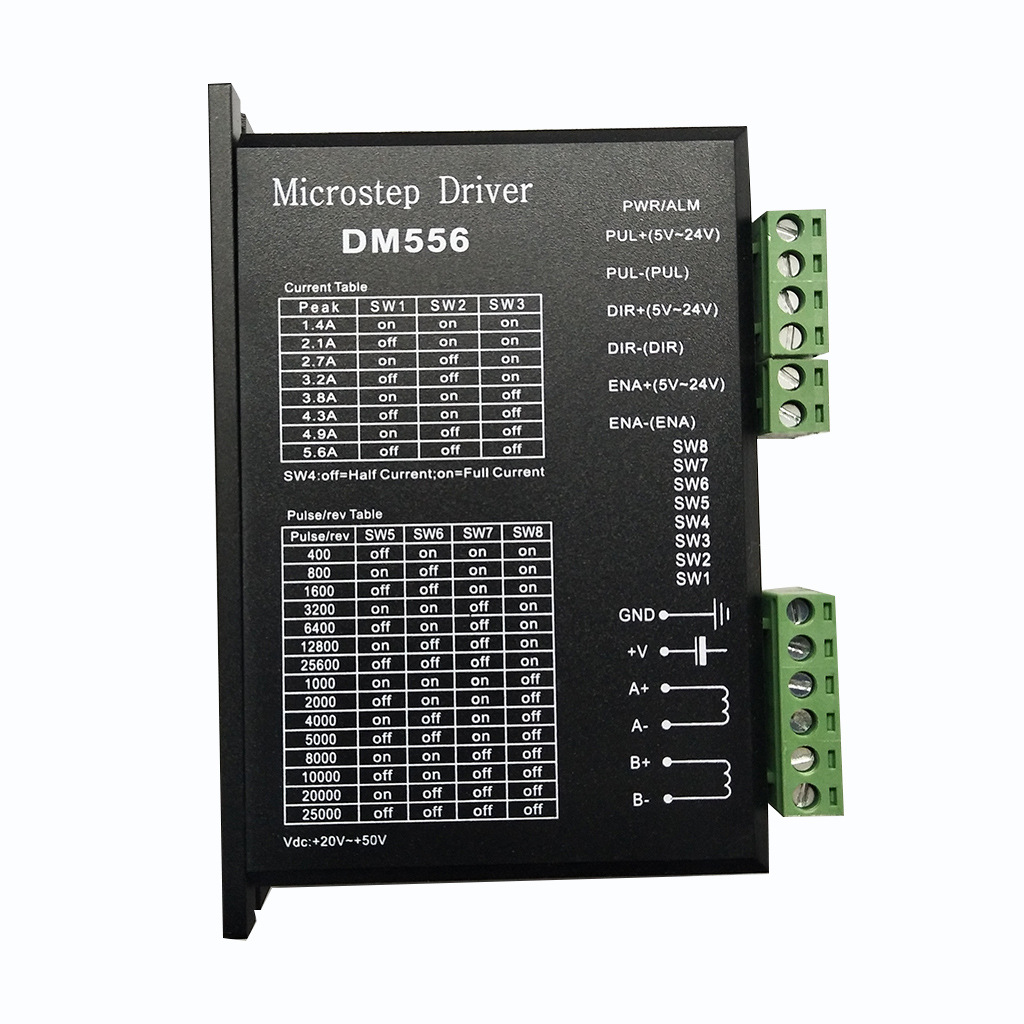

信号接口
PUL＋和 PUL－为控制脉冲信号正端和负端；DIR＋和DIR－为方向信号正端和负端；ENA＋和 ENA－为使能信号的正端和负端。24V需串2K电阻
电机接口
A＋和 A－接步进电机A相绕组的正负端；B＋和B－接步进电机B相绕组的正负端。当A、B两相绕组调换时，可使电机方向反向。
电源接口
采用直流电源供电，工作电压范围建议为20－50VDC，电源功率大于100W，根据实际使用情况开看，输入在不超过DC40V为合适选择
指示灯
驱动器有红绿两个指示灯。其中绿灯为电源指示灯，当驱动器上电后绿灯常亮；红灯为故障指示灯，当出现过压、过流故障时，故障灯常亮。故障清除后，红灯灭。当驱动器出现故障时，只有重新上电和重新使能才能清除故障。

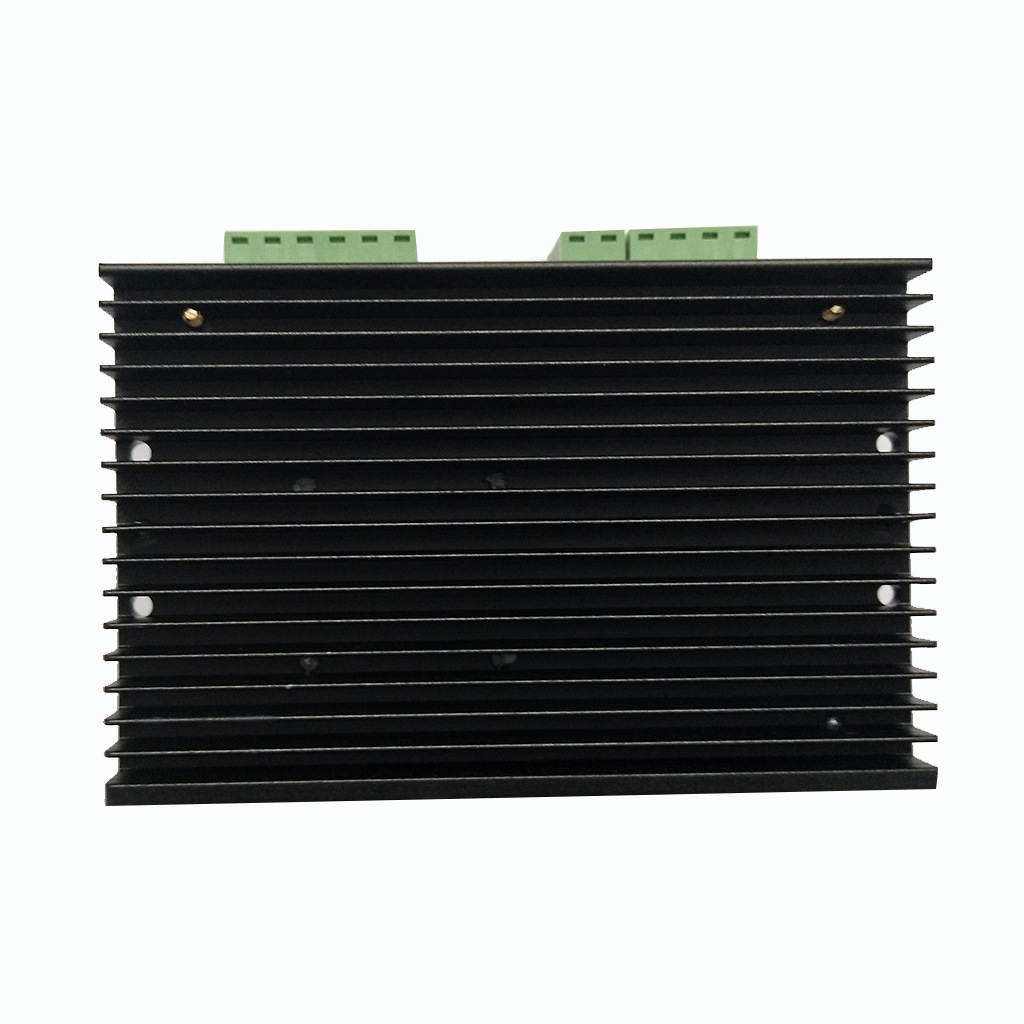

安装说明驱动器的外形尺寸为：118×75.5×34mm，安装孔距为112mmmm。既可以卧式和立式安装，建议采用立式安装。安装时，应使其紧贴在金属机柜上以利于散热。
|
输出峰值电流 |
SW1 |
SW2 |
SW3 |
|
1.40A |
on |
on |
on |
|
2.10A |
off |
on |
on |
|
2.70A |
on |
off |
on |
|
3.20A |
off |
off |
on |
|
3.80A |
on |
on |
off |
|
4.30A |
off |
on |
off |
|
4.90A |
on |
off |
off |
|
5.60A |
off |
off |
off |
SW4定义：用户可通过SW4来设定驱动器的自动半流功能。off表示静态电流设为动态电流的一半，on表示静态电流与动态电流相同。一般用途中应将 SW4 设成 off，使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约0.4秒左右电流自动减至一半左右（实际值的60％），发热量理论上减至36％。
微步细分设定
|
步数/转 |
SW5 |
SW6 |
SW7 |
SW8 |
|
400 |
off |
on |
on |
on |
|
800 |
on |
off |
on |
on |
|
1600 |
off |
off |
on |
on |
|
3200 |
on |
on |
off |
on |
|
6400 |
off |
on |
off |
on |
|
12800 |
on |
off |
off |
on |
|
25600 |
off |
off |
off |
on |
|
1000 |
on |
on |
on |
off |
|
2000 |
off |
on |
on |
off |
|
4000 |
on |
off |
on |
off |
|
5000 |
off |
off |
on |
off |
|
8000 |
on |
on |
off |
off |
|
10000 |
off |
on |
off |
off |
|
20000 |
on |
off |
off |
off |
|
25000 |
off |
off |
off |
off |
