Лазерное измерение обратного рассеяния пыли дымовых газов Онлайн детектор model2030 Тип Онлайн Измеритель пыли

Описание

在线式颗粒物浓度监测仪是一款在线粉尘分析产品，采用主流的激光后散射测量技术，其关键部件均为原装进口。

该产品用于各种污染源排放颗粒物浓度的连续监测，可配套烟气连续检测系统，也可以单独或多台联成烟尘监测网络，共用一套数据采集处理后台。

本产品广泛应用与火力发电、钢铁冶金、石化化工、水泥生产、制陶、垃圾焚烧等企业各种发电锅炉、工业窑炉、工业锅炉的烟尘排放监测以及烟气脱硫除尘工程的监控与控制。

单端安装，结构简单，工程实施方便、适应能力强

自动零点校准

针对不同尺寸的烟囱，光程可调

带显示界面和遥控器，方便设置和数据查看

执行标准：HJ/T 76-2007 固定污染源排放烟气连续监测系统技术要求及检测方法

1、粉尘仪配件为现场工况烟囱内为负压的情况下的标准配置。如果现场工况烟囱内为正压，那么粉尘仪正常测量则需要一台风机做反吹工作，选择风机的风压要略大于烟囱内的风压。否则仪器运行一段时间后，会造成仪器底座腔体内镜片污染，影响测量结果。现场工况烟囱内出现有时正压有时负压的情况下，更要使用风机进行反吹。
2、仪器安装位置要选择在烟尘浓度比较均匀，流速相对稳定的地方，避开烟道拐弯处。仪器与烟道或烟囱壁垂直安装。
3、仪器电源接线说明：仪器的电源接口上有接线标识数字。1接+24V，2接4-20MA信号线，3接GND。
4、石棉垫片的安装在仪器和法兰之间起到缓冲隔热的作用，如果现场烟囱内温度比较高大于300℃，那么需要增加石棉垫片的数量或更换更厚的石棉垫片来隔热。仪器高耐温65℃.
5、标定模块的作用：标定模块起到校准4-20MA的作用，作为维护用配件使用。新装仪器不需要进行校零和校满工作，只有在仪器修改了量程时用到。
6、遥控器的作用：方便仪器的调试和维护。
7、现场采样口的预留要方便的看到仪器发射的激光束，避免激光束打到法兰或安装面的墙壁。
二、LSS-2004粉尘仪调试说明
如果新安装的仪器在停炉时界面显示0，开炉时界面有数据显示，则认为仪器能够正常进行测量工作，不需要任何人为的调试工作。
如果仪器在开炉的情况下出现以下问题，则解决方法如下：
1、仪器界面显示为0MG/M3
一般情况下LV值很低，在10左右。以下方法之间不是独立的是有顺序的，在方法一操作后无效的情况下可采取方法二，以此类推。如果方法一有数据测出，那么就不需要进行方法二的操作。
方法一：挡住激光器校零
拧掉仪器本身的黑色罩壳，仪器的正中间可以看到激光器，然后用障碍物堵住激光器前面圆孔，在这种状态下，用遥控器在主界面按一次S键，然后进入校准界面的校零选项，一直按确认键即可完成校零工作（此操作步骤不需要用到标定模块和进行校满工作）。
方法二：加大软件内部的增益或硬件增益电位器的增益
在粉尘仪主界面按一下遥控器的S键进入维护界面，进入设置选项的增益。可以通过增益实现。
仪器显示屏下面第二个电路板上有2个蓝色电位器，左边的为增益电位器，丝印层有gain标识。逆时针硬件增益。
方法三：增加K值
在粉尘仪主界面按一下遥控器的S键进入维护界面，进入校准选项的K值。可以通过增加K值实现。
方法四：通过增加光程扩大测量范围
在LV值界面时调激光器角度，用M4六角扳手调激光器座后面的两个螺钉，一个是调激光器上下角度一个起固定作用。激光器抬头光程增大LV值变大，LV值调到30-50即可，然后旋紧带平垫的螺钉，光程定格在这个位置即可。然后用障碍物堵住激光器前面圆孔，在这种状态下，用遥控器在主界面按一次S键，然后进入校准界面的校零选项，一直按确认键即可完成校零工作（此操作步骤不需要用到标定模块和进行校满工作）。

1.1.1.安装位置选择

选择正确的安装位置是LSS2004-AL可靠、有效运行的前提，请参照HJ/T 75－2007标准文件第6条要求，以下几点请注意：

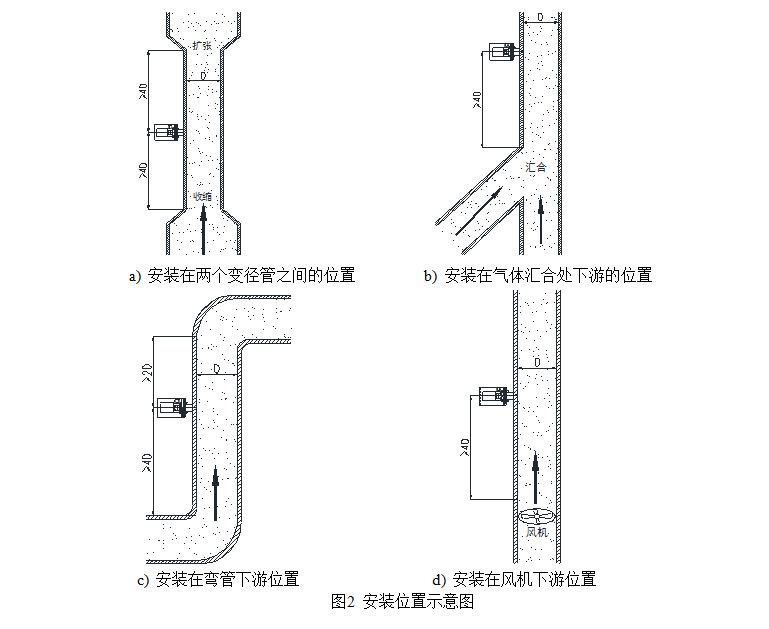

1)安装位置应避开烟道弯头和断面急剧变化的部位，设置在距弯头，阀门，变径管下游方向不小于4D（4倍烟道直径），和距上述部件上游方向不小于2D处。当安装位置不能满足上述要求时，应尽可能选择在气流相对稳定的断面，但安装位置的前管段的长度大于后管段的长度，且应选择烟气流速大于5m/s的位置。正确安装位置如（图2）所示：

1) 环境中腐蚀和有害气体的存在会使电子元件（如IC插座，连接器等）易发生故障，大大缩短产品使用寿命，有害气体也往往使得维护人员无法维护，因此在选择安装位置应避免存在腐蚀和有害气体的位置。

2) 安装点要易于到达，安装和维护通道的性。

3) 信号线的排布（应远离其他电磁设备，避免相互干扰）。

4) 为了抗击雷电、浪涌等干扰的冲击，要求保护地的接地电阻不大于10欧姆。

法兰准备

需在烟道上安装点开孔（需大于76 mm），并事先固定预埋法兰，其通径需大于70mm。

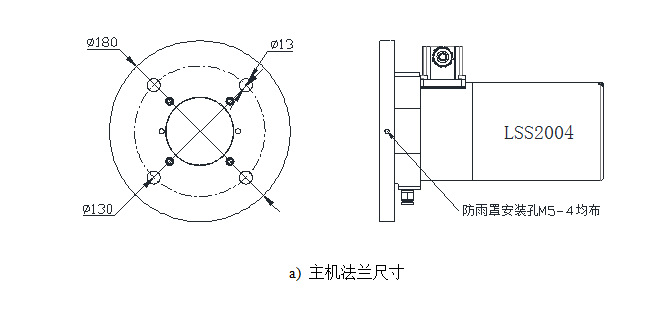

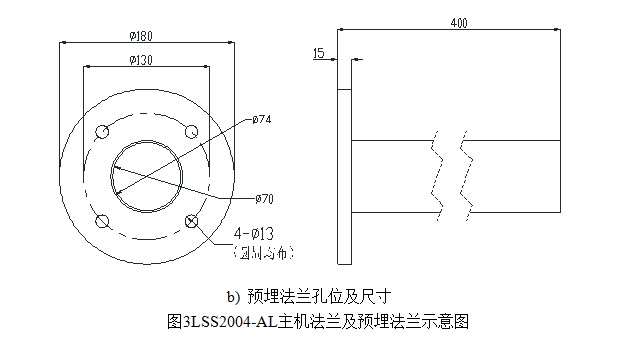

烟尘仪主机的法兰片螺栓孔心距130mm，外边4个M5螺丝孔用以固定防雨罩，如（图3-a）所示。预埋法兰为选配件，孔位及尺寸如（图3-b）所示。
