Описание
FM-750 插针机 节能灯PCB线路板 LED驱动电源板全自动插针机电路板插针机
■适用对象：

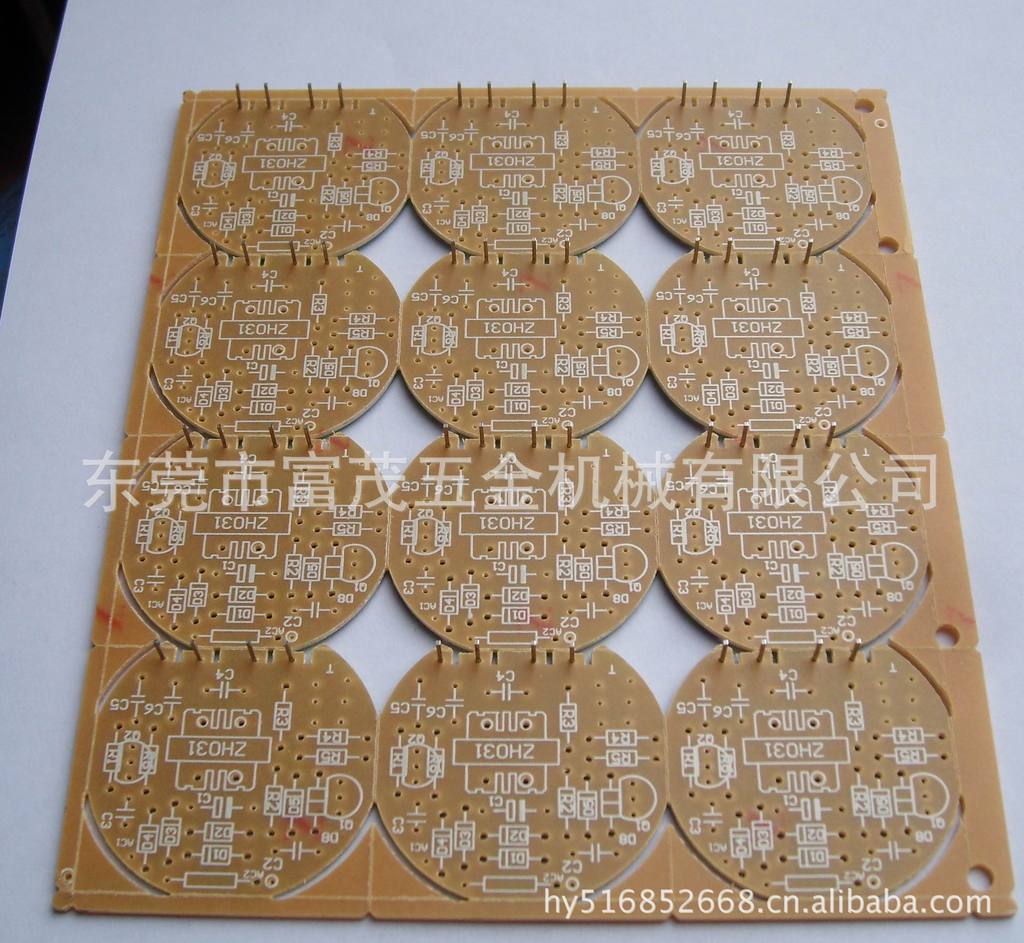

在PCB电路板上需要插针的这类产品;
■适用应作：
节能灯，LED照明用驱动电源，电源，小家电，显示器，电动玩具
■机台主要功能：
将整卷的钢针线由机台自动切断成针后，将针快速高效准确插入PCB板上。使针与PCB板紧密结合在一起。
■设备特点：
1．上下板架采用双马达、铝合金轨道输送带，手轮丝杠宽度调节。机台可搭配自动上下板机，全自动流水线作业。
2．机台采用工业相机CCD视觉定位系统。
3.插针主机构采用精密凸轮机械传动。机台高速稳定运行。
4．XY平台采用松下伺服及TBI丝杠及台湾进口滑轨滑块。
5．机构设计合理，零件精密加工。
■设备优点：

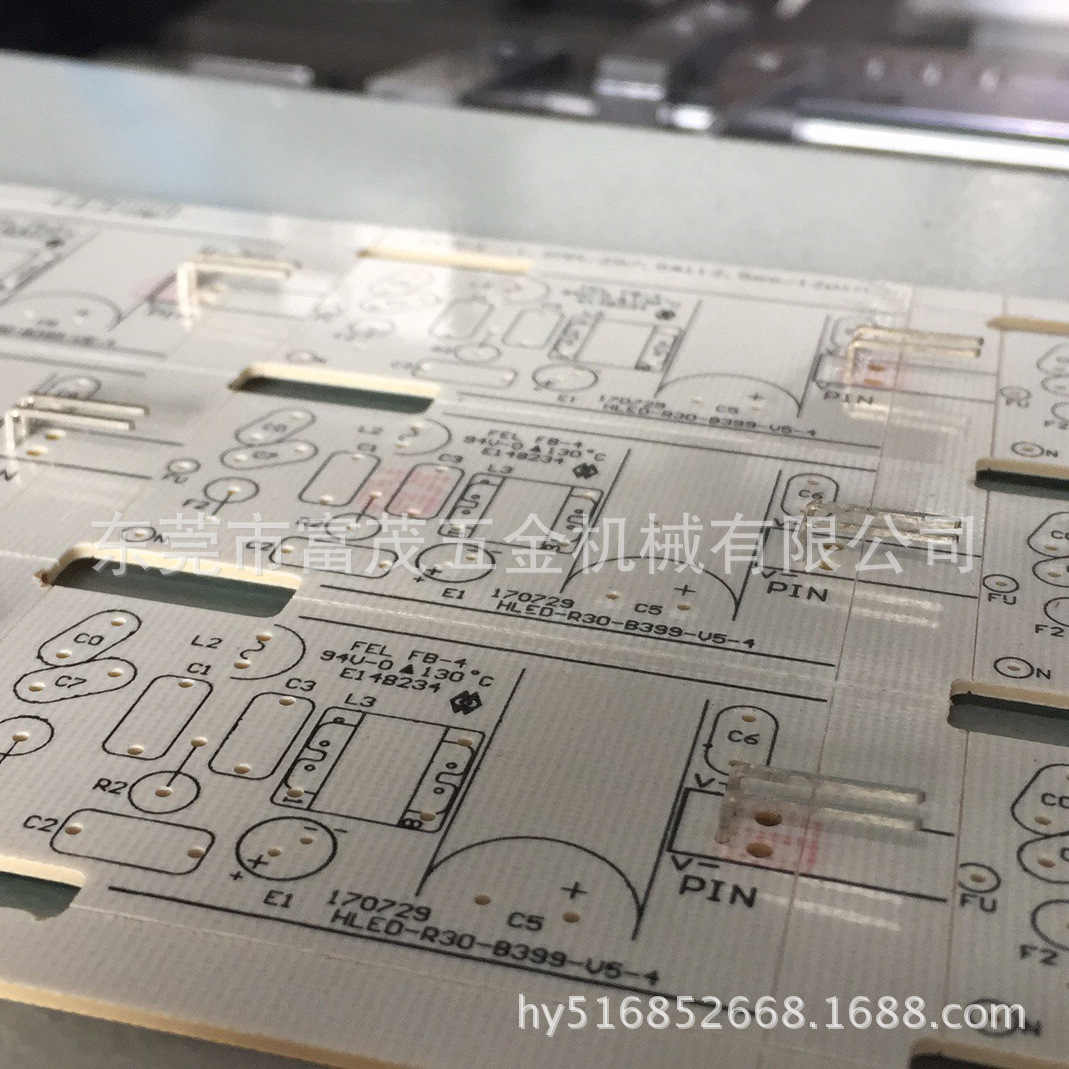

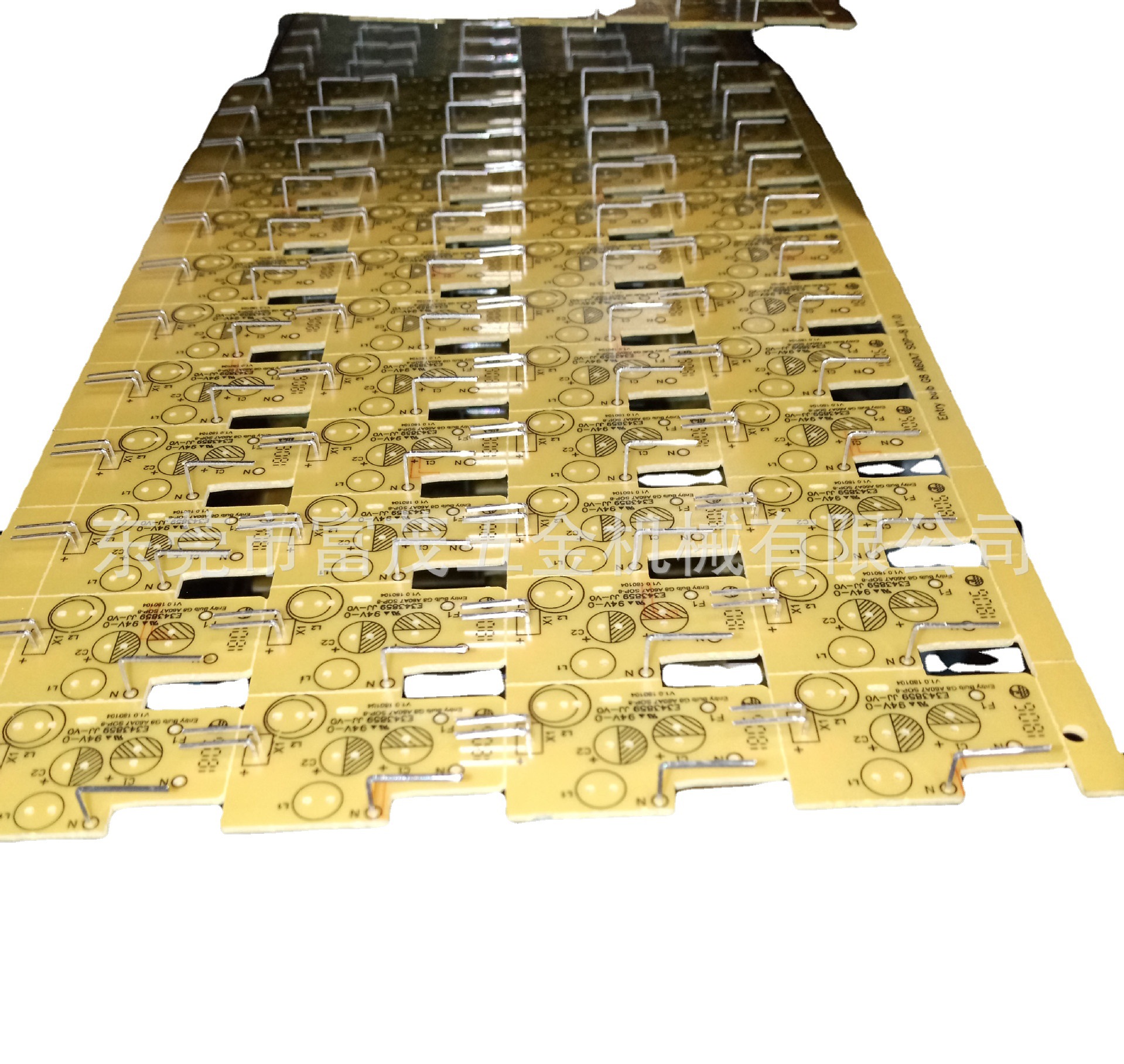

PCB插针机：自动传送线路板并在PCB上插入方针或圆针，PCB板在XY移动平台上自由移动。
1. 机台插针速度每小时可插纸约2万根针左右，节省大量工人。
2. 机台自动上板下板，自动插针，一人可操作多台设备。
3. 采用卷料钢针，节省插针成本，单枚针成本约0.0015元左右。
4. 机台插针具有自动检测功能，插针是否到位及自动补插功能。
5. 机台无需模具，可以任意切换机种或产品型号，插针坐标采用视觉自动校正编程，操作方便快速完成。
6. 机台可采用先贴片后插针的方式，无需更改现有生产工艺流程。
7.机台通用性强，后续无其它模具费用。
8.全电脑控制，中文操作界面，简单易懂，方便快捷
■设备参数：
|
设备尺寸 |
2200 L * 1500 W * 1620 H |
|
机械重量 |
1200kg |
|
工作气压 |
6kg/cm2 |
|
电源 |
220V/60Hz/2.4KW |
|
噪音 |
80分贝 |
|
使用温度 |
5-40度 |
|
湿度 |
10-90% RH（空气中没有结晶水珠即可使用） |
|
作业台移动尺寸 |
X700mm Y400mm |
|
作业台移动速度 |
25m/min |
|
PCB电路板 |
500 * 350 Max |
|
插件速度 |
350PCS/min |
|
电路板安装时间 |
4.5秒 |
|
插入元件对象 |

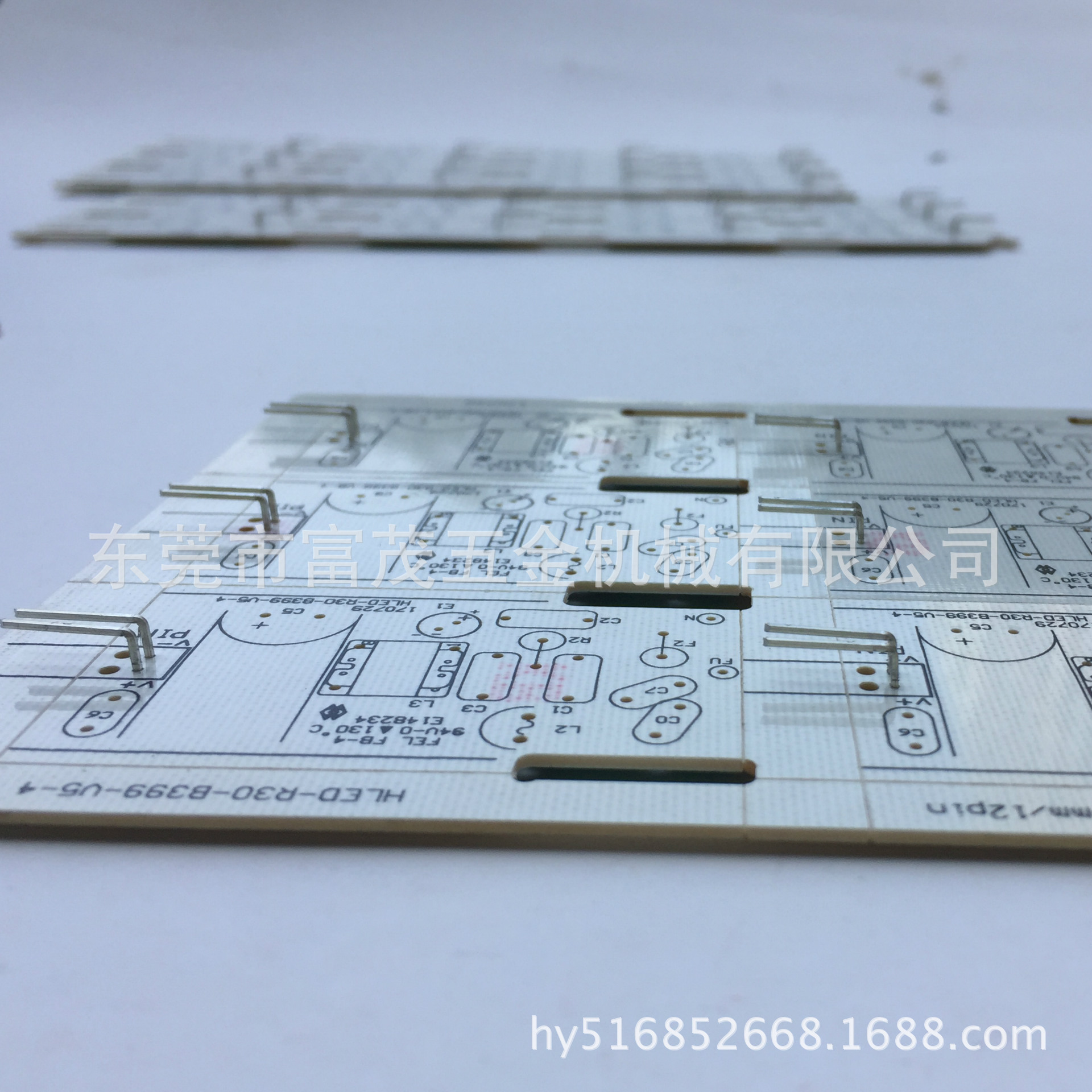

可插8-20mm长的方针或钢针，或10-25mm的“L”形方针或圆针 |
|
插件头数量 |
标配1组插针头(高速凸轮运动机构) |
|
孔位校正方式 |
机器视觉系统校正 |
|
电脑控制系统 |
Intel酷睿i3中央处理器 Win7操作系统，原装研祥工控机。 |
|
运动控制卡 |
雷赛多轴运动控制卡, |
|
操作软件 |
中文操作界面(WIN7系统控制平台)液晶显示器，富茂自主研发操作介面运行系统软件 |
|
显示系统 |
17英寸彩色液晶显示器 |
|
供料系统 |
整卷式钢针供料系统 |
Характеристики
Импортировано ли оно?:
Нет
Номер заказа:
FM-750S
имя устройства:
Полностью автоматическая штыревая машина печатной платы
Номер товара:
FM-750S
Бренд:
Фмао
модель:
FM-750S
Гарантийный срок:
один год
Происхождение:
Китай
Номинальная мощность:
3.0
Рабочее напряжение:
220
Цель:
Светодиодные индикаторы управляют L-образным контактом на печатной плате.
вес:
1200 кг/единица
размер:
2200мм*1500мм*1620мм
Цикл калибровки:
1 год
Срок поставки:
7 дней
Это специальный источник поставок для трансграничного экспорта?:
Нет
