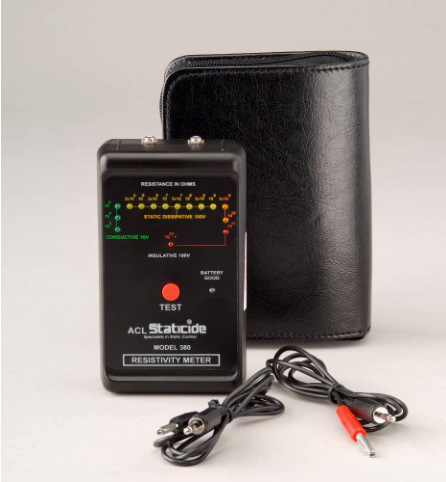

Первоначальный тестер поверхностного сопротивления ACL-380 американца, тестер поверхностного импеданса АКЛ 380

Описание

美国ACL380静电阻测量仪

ACL380有两大功能：1、测试表面电阻 2、测试体积电阻
美国ACL-380静电阻测量仪除了可以准确地检测到表面阻值外，还可以测试产品体积电阻，附带有测试线，测试重锤则是外购的，如需要使用此功能的客户可以额外购买一对测试重锤，如ACL-800的测试重锤一样，这就等于购买一台表面电阻测试仪即拥有了两台仪器，表面电阻和体积电阻。国产的表电阻测试仪只有单一的功能测试：仅仅是表面电阻。这点可突现了美国ACL380静电阻测量仪性价比更高。
美国ACL380静电阻测量仪与国产电阻测试仪的对比：
美国ACL380静电阻测量仪测试精密度比较高，ACL-380静电阻测量仪的测试电压是100V，而国产普通的电阻测试仪是9V，ACL-380静电阻测量仪可以准确地检测到10E3-10E11次方，比较适合防静电的包装材料，如防静电珍珠棉，防静电袋，防静电文件袋，防静电溥膜，因为这些防静电包装材料的防静电效果一般不是特别明显，都是在10E9-10E11次方，普通的电阻测试仪精准度一般是10E7-10E8次方左右，测试防静电材料是10E8次方以内的是正确的，但如果防静电效果不明显的就无法检测到；若检测材料电阻是：10E9-10E11次方，却很难取测试数据，一般显示为10E12次方（绝缘），这是不正确的。建议广大使用客户采用如ACL380这类精密度较好的仪器。
美国ACL380静电阻测量仪产品详细说明:
 ACL-380表面电阻测试仪既可测量表面阻抗，又可测量对地电阻，量程范围广，从103欧姆/□到1012欧姆/□，精度为±1/2量程。
 ACL-380采用ASTM标准D-257平行电极传感方法，可以简便、重复地测量各种传导型、静电泄放型、绝缘型表面。
美国ACL380静电阻测量仪使用方法：
要测量表面阻抗，将表放在被测表面上，按住红色的测量（TEST）按钮，持续发亮的发光二极管（LED）即指示出测量的表面阻抗量级。
103=1千欧姆　　　　　  绿色LED
104=10千欧姆　　　　   绿色LED
105=100千欧姆　　    绿色LED
106=1兆欧姆　　　    黄色LED
107=10兆欧姆       黄色LED
108=100兆欧姆      黄色LED
109=1000兆欧姆　　　  黄色LED
1010=10000兆欧姆　　  黄色LED
1011=100000兆欧姆　　  黄色LED
1012=1000000兆欧姆　  红色LED
>1012=绝缘       红色LED
测量对地电阻
将接地线插入接地（Ground）插座，这样绝缘了表的右侧检测电极（与插座在同侧）。将鳄鱼夹接到你的地线上。
将表放在被测表面上，按住测量（TEST）按钮，持续发光的LED指示出对地电阻值的量级。这个测量值的单位是欧姆。
ACL-380表面阻抗表校准方法
校准周期：
每十二个月需校准ACL-380表面阻抗表。
采用十进电阻箱，将标准测量电阻跨接在ACL-380表的两个平行电极之间来检验其显示的阻抗值是否正确。
美国ACL380静电阻测量仪参数：
电源：9伏PP3碱性电池
测量电压：9伏
温度范围：工作温度5摄氏度到49摄氏度
储藏温度：－15摄氏度到60摄氏度
相对湿度：0％到90％(非结露状态)
测量度：10的数量级
转变点：1/2级对数(3.16×10n)
转变点精度：±1/2级
精度：±10％
重复性：±5％
重量：170克
尺寸：130×70×25(毫米单位)
ACL-380表面阻抗表校准步骤
ACL-380表采用的是1％超薄膜电阻和高速放大电路，其校准步骤是基于该产品的线性电路技术而进行的。
阻抗值的转换点为1/2级对数即3.16×10n，转换点的线性值为每测量档的中值(mean value per unit)的±10％。
测量用仪器：十进电阻箱，测试电极
电阻箱的电阻需要有1×103欧姆到999×106兆欧姆或109，测量大于109阻值时采用CAD技术(cad Generated techniques)，因为采用9伏电压驱动很难验证阻抗值大于999×106的电阻。
将电阻箱的两个电极连接到ACL-380的两个平行电极上，将电阻调到1K位置，表的103发光二极管(LED)应亮，其它档的校准依此类推，测量阻抗转换点时，按下开关的同时连续调节阻抗电桥的阻抗值，并观察下一档LED灯常亮时的阻抗值(这时的值为转换阻抗值)。
