8-канальное преобразование уровня 8-5V24V-D 24V5V взаимное преобразование NPN PNP в NPN усиление изоляции 3,3

Описание

名称：8路电平转换模块  型号：8-5V24V-D

   输入信号可以NPN或者PNP的5V或24V电平的方波信号

   输出只能是NPN的5V或者24V，

还可以订制3.3V的NPN或PNP  转24V电平的功能。

长宽高约72*120*25MM

     该产品有6种型号

本縺接是型号：8-5V24V-D或者型号：8-3.3V24V-D ，没有备注说明，默认发货是型号：8-5V24V-D的，带导轨安装

1、型号：8-5V24V指

       输入信号是NPN或者PNP的5V或24V电平的方波信号,

      输出只能是NPN的5V或者24V电平的方波信号,

      输入的电平可以通过拨码开关来设置，

      输出的24V电平为NPN OC输出。输出电流100MA.

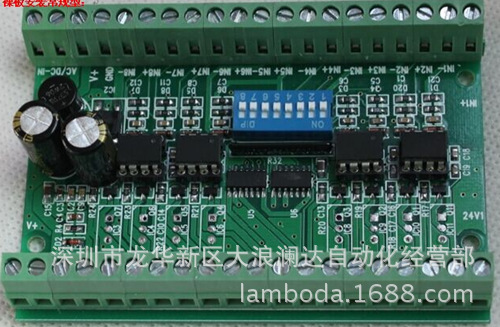

     安装方式是PCBA可用4个M3的铜柱来安装

2、型号：8-5V24V-D这个与型号8-5V24V是一样的功能，只是安装方式是35MM的导轨来安装的。

3、型号：D8-5V24V这个与型号的主要区别是NPN输出端的功率大，8路的24V电平OC的输出电流可以达到1.5A .

4、型号：D8-5V24V-D这个与型号D8-5V24V是一样的功能，只是安装方式是35MM的导轨来安装的。

5、型号：8-3.3V24V 指

       输入信号是NPN或者PNP的3.3V或24V的方波信号,

       输出只能是NPN的5V或者24V电平的方波信号

      输入的电平可以通过拨码开关来设置，

      输出的24V电平为NPN OC输出。输出电流100MA.

      安装方式是PCBA可用4个M3的铜柱来安装

6、型号：8-3.3V24V-D这个与型号8-3.3V24V是一样的功能，只是安装方式是35MM的导轨来安装的。

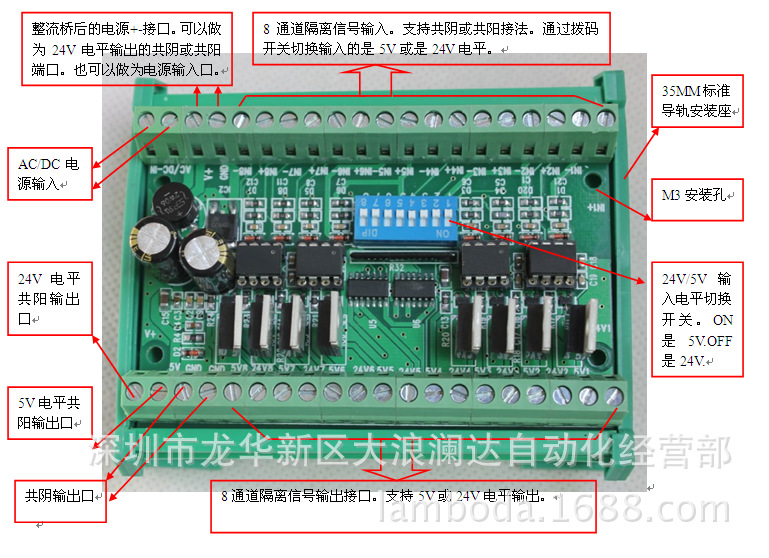

一、特征：

1. 输入的8路信号可以接收NPN或PNP信号电平。独立隔离。输入电平有正负之分，

IN1+是指第1路信号输入正

IN1-是指第1路信号输入负

依次类推

IN8+是指第8路信号输入正

IN8-是指第8路信号输入负

2. 输入信号兼容24V,5V，12V,3.3V电平信号(如果要用后面两种电平信号，要与我们客服特别说明，需订制。)

 输入的电平5V或24V用一个拨码开关来设置，拨码开关上的1-8的数字分别是代表1-8路的设置,。ON是输入5V电平，OFF是输入24V电平,如果是型号：8-3.3V24V,那么ON是3.3V OFF是24V

下面图表是型号：8-5V24V的设置方法

3. 输出的5V电平为施密特波型整型放大后的推挽输出。支持NPN接口。最大输出电流为10MA。5V电平输出端口分别是5V1 5V2到5V8

4. 输出的24V电平为NPN OC输出。24V输出是OC输出（NPN集电开路输出），要是想用表测到有输出，必须要加上拉电阻。上拉电阻一般用10KR.

24V电平输出端口分别是24V1 24V2到24V8。24V输出要接一个上拉电阻10K到板子上的V+或者24V供电电源的正端.

默认为输出的最大电流为100MA.也有大功率的可以选配大电流1.5A输出，高压100V版本。

5. 本产品支持交直流供电。

默认为24VDC.如果只要求输出5V电平。供电电压可以在7-35V DC,5-24V AC之间。如果要求输出24V电平，供电电压在24-35VDC,18-24V AC之间。电源输入不分正负，不存在接反电源烧东西的问题

6. 采用高速10M带宽光耦做为信号隔离传输，后面再加信号整型放大。。保证了系统信号的完整性，与脉冲波型不失真。

7. 安装方式：

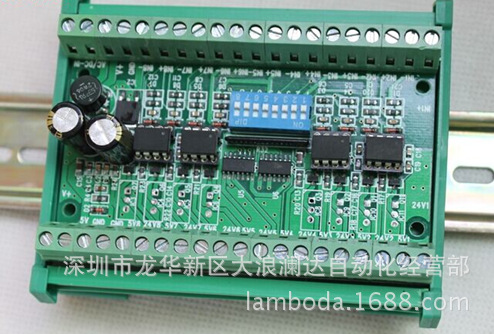

A. 支持35MM标准工业电控柜导轨安装方式。

B. 也可以裸板PCBA的方式，用螺丝加铜柱的安装。

二、典型应用：

主要用于PLC或MCU与其它电路的接口匹配。外部电路的信号电平转换。或其它控制电路间的电平转换。本模块可以同时转换8路信号，模块采用的是10MHZ带宽的隔离芯片。有效保证信号的速度与完整性。

 三、功能：

  1、输入5V电平信号转成24V电平信号。或输入24V电平信号，转成5V电平信号。

  2、也可以信号5V电平转5V或24V转24V电平，将输入信号通过光耦和输出信号进行隔离，这样可以改变可以提高电路的抗干扰能力。

  3、具有整型与放大电路，波型好。驱动能力强。

  4、兼容共阴或共阳输入接法，匹配欧系，日系PLC接口标准。

  5、兼容交直流输入电源接口。有电源指示灯。

  6、输出选24V电平时为NPN OC输出，最大负载能力1A。24V输出是OC输出（NPN集电开路输出），要是想用表测到有输出，必须要加上拉电阻。上拉电阻一FF般用10KR.

7、要将信号转换为24V电平时，电源输入接口的电源要控制在24V.

 8、要将信号转换为5V电平时，电源输入接口的电源要控制在7-35V.间都可以。

  9、如果对波形有要求的可以按照以下提示进行修改：

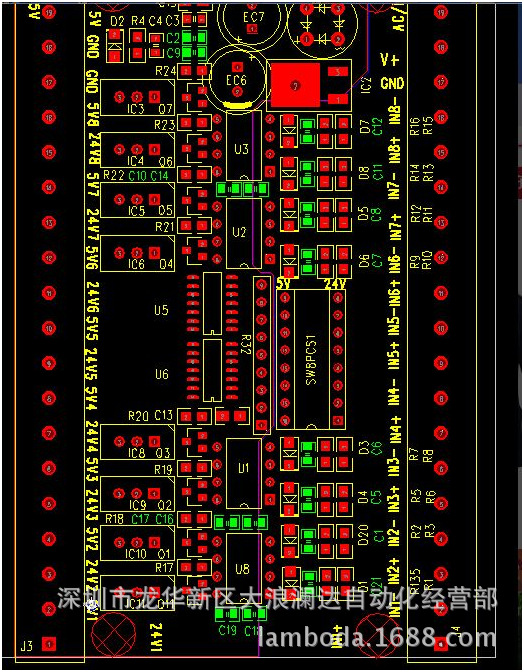

把板上这些绿色显示的电容拆了，信号波型就漂亮了。我们设计这款产品原来是用来驱动伺服与步进电机的，这些驱动器对高低电平脉冲要求抗干扰非常高，和对带宽有要求。对波型的变型基本没有要求，只要求十分准确的判断脉冲的高低。所以设计时为了提高抗干扰而牺牲了一定的波型变型。如果对抗干扰能力要求一般，而要求波型完整性很高，可以把这16个电容拆了就可以了。这样波型就很漂亮了。
