Описание

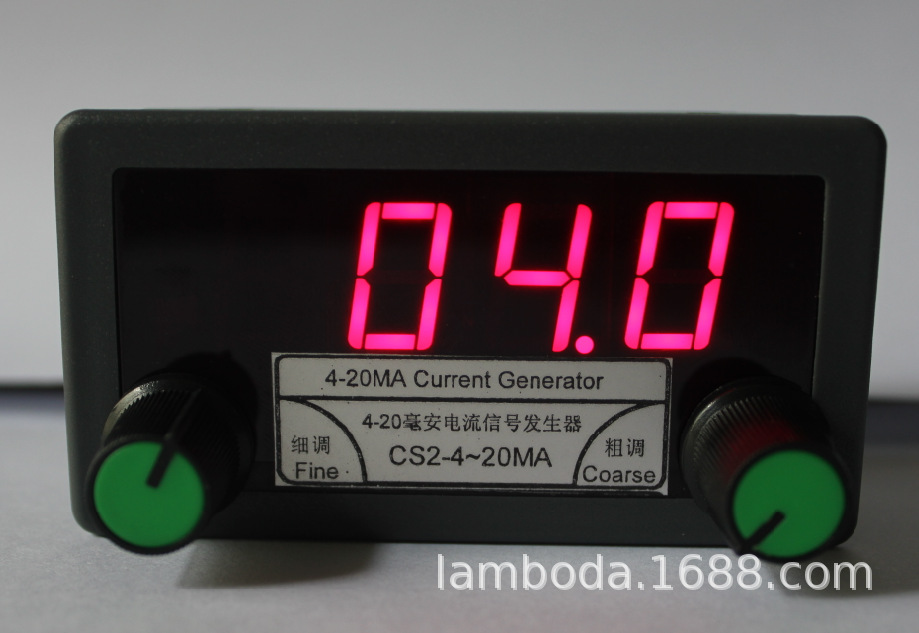

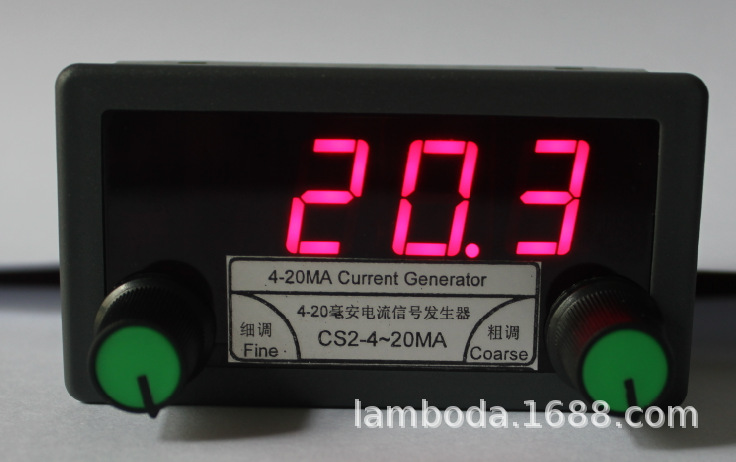

名称：电流发生器 型号：CS2-4-20MA

一.             概述:

接入电源即可发送4-20MA的工业标准的恒流源控制信号输出,数字显示输出电流的毫安数,精度为小数点后一位.内陪设计有各种保护电路,输出信号纯净,整机性能稳定可靠.产品可用于：变频器控制、PLC调试、阀门调节、仪表测试、发光二极管测试、模拟变送器的输出，信号源产生等.表头外壳,安装方便

二.             特点:

1.         接线维护方便,采用4位5.08MM间距的公母头插座接线.比常规只有拧螺丝的接线端子更容易维护与接线.

中间预留安全间隔位,使用更安全

2.         选用超长寿命,高耐磨电位器.

3.         电源输入有防止接反保护,自恢复保险丝保护的功能.

4.         信号输出有防雷,防ESD静电保护,抗干扰保护.

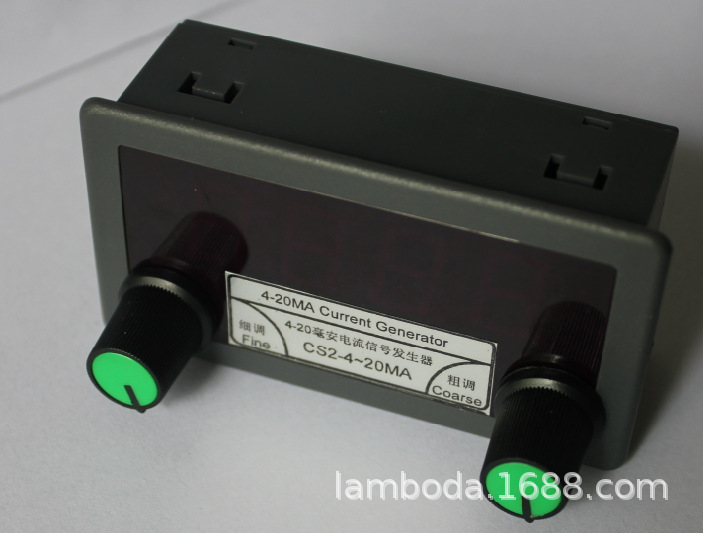

5.         标准5135表头外壳,安装方便.

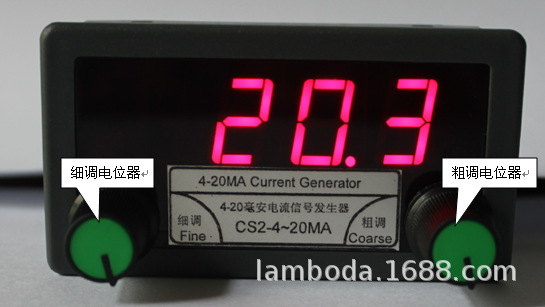

6.   双旋钮,粗调微调旋钮分开。使用感观设计更合理。

7.         选用0.56英寸的高亮度长寿命数码管显示.保证了在远距离,强光下的显示效果.

8.         输入输出插座选用防呆设计,防止插反.使用更人性化,更安全可靠.

三.             电气参数指标:

1.     电源输入电压7-30V(可以订制5V供电).要注意与输出负载匹配,负载内阻越大,侧就要选用越高的电源电压来匹配.具体的匹配计算要查出很多参数才能计算出来,大多数的用户不具备这样的条件或手头没有相关的资料.跟据经验可以这样解决:一般可以选用9V/12V/24V任何一种电压供电.如果发现电流调到最大还不够20MA的情况下,你把供电电压逐步提高就可以解决信号匹配的问题了.一般工业场合选24V供电就可以了.

2.     电源电流.为保证系统的稳定性,本产品的电源端最少要有150MA以上的电流的输出能力.

3.     输出纹波系数<30MV.

4.     输出电压最高值:输入电源电压-0.9V.

5.     输出电压最低值: 0V(相当于2条输出线直接短路状态)

6.     电流恒定平均反应时间:实时反馈控制,速度快..

7.     最低静态功耗:1.728W(72MA/24V,)输出悬空

8.     最大工作输出功耗:2.16W(90MA/24V)最大输出.

9.     输出电流极限调节范围:3.3MA-21MA.

10.      输出电流调节控制精度0.1MA.

11.      温度偏移精度:3%

12.      湿度漂移精度:2%

四.             结构参数:

尺寸及重量：79×43×25mm

安装孔尺寸：76×39mm

壳体颜色：灰色

数字大小:0.56英寸数码管

净重为71G.

五  使用和接线

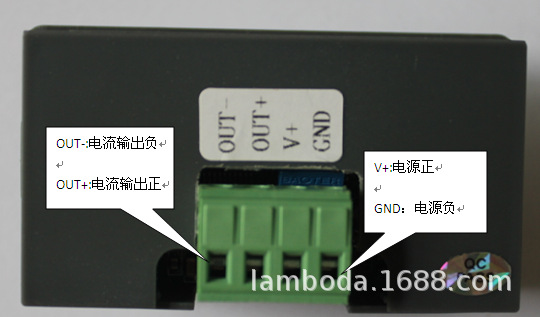

接线图如下

OUT+:电流4-20MA输出正端

OUT-:电流4-20MA输出负端

V+：7-30VDC电流正端

GND：7-30VDC电源负端
