Оптовая сила отслаивания ленты Испытание силы сцепления стальная пластина 180 градусов стандарт 304 зеркальная поверхность 50 нм шероховатость

Описание

热卖推荐

CALSSIFICATION ZONE

	厂家直销YK-D1800B刀具外观检测仪 刀具缺陷观测仪 测量 拍照录像 ￥16800		蕴测 YK-1800ZC-2K 高清视频显微镜 2K高清 可测量拍照录像 ￥4600		台湾胜国同心度仪OSK-A 高精度同心度检测仪0.002mm 偏摆仪同心仪 ￥7500
	批发 SET-50 利边测试仪 锐利边缘测试仪UL1439毛边测试仪TC-3 ￥1350		粗糙度仪0918光洁度仪 喷砂喷丸砂目仪大量程 锚纹仪深度仪 ￥1150		胶带剥离力黏着力测试钢板180度标准304镜面50nm粗糙度厂家直销 ￥45
	高低温交变湿热试验箱 YK-GDJB8150 可程式恒湿恒湿箱 150L ￥46000		原装进口sylvac高精度数显万分高度规 12.5/0.0001mm 大理石台面 ￥5500		供应新款高精度全自动插拔力试验机YK-1220S 电脑型插拔力测试仪 ￥29000
	生产电脑双柱万能拉力试验机WDW-10KN 双柱拉压力万能材料试验机 ￥35000		苏州生产手持式表面粗糙度仪 YK-150 粗糙度测量仪光洁度测量仪 ￥7400		显微维氏硬度计 HV-1000Z自动转塔 显微硬度计手摇升降可连电脑 ￥19000
	生产数显洛氏硬度计HRS-150D 多种单位转换 自动加卸载自带打印机 ￥12800		生产触摸高端 数显显微 维氏硬度计 MHV-1000B自动转塔硬化层测量 ￥26800		金属导电率仪 Sigma 2008A 便携式数字涡流电导率仪铜板电阻率计 ￥20800

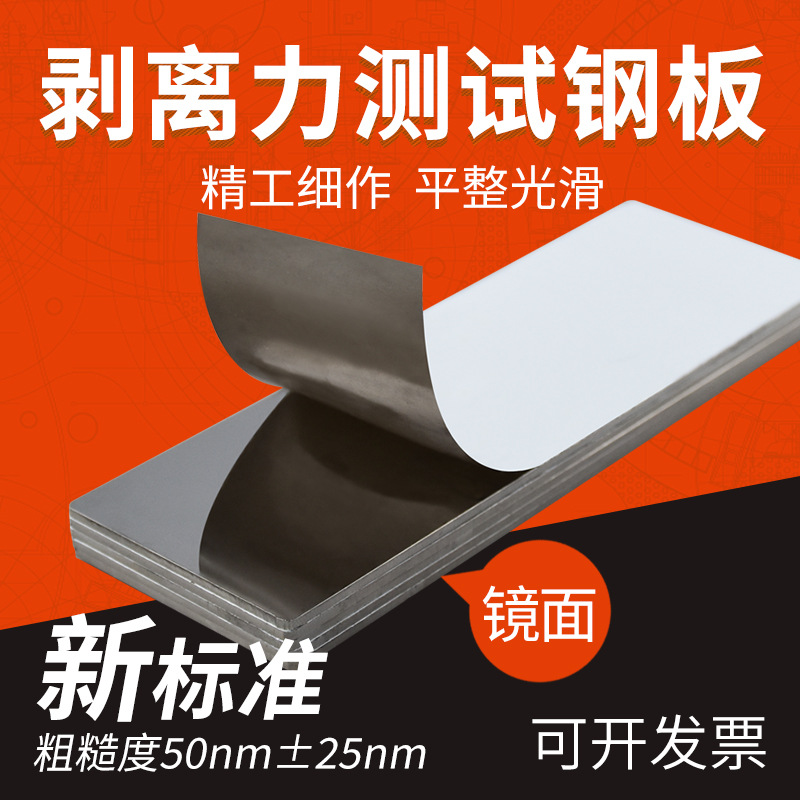

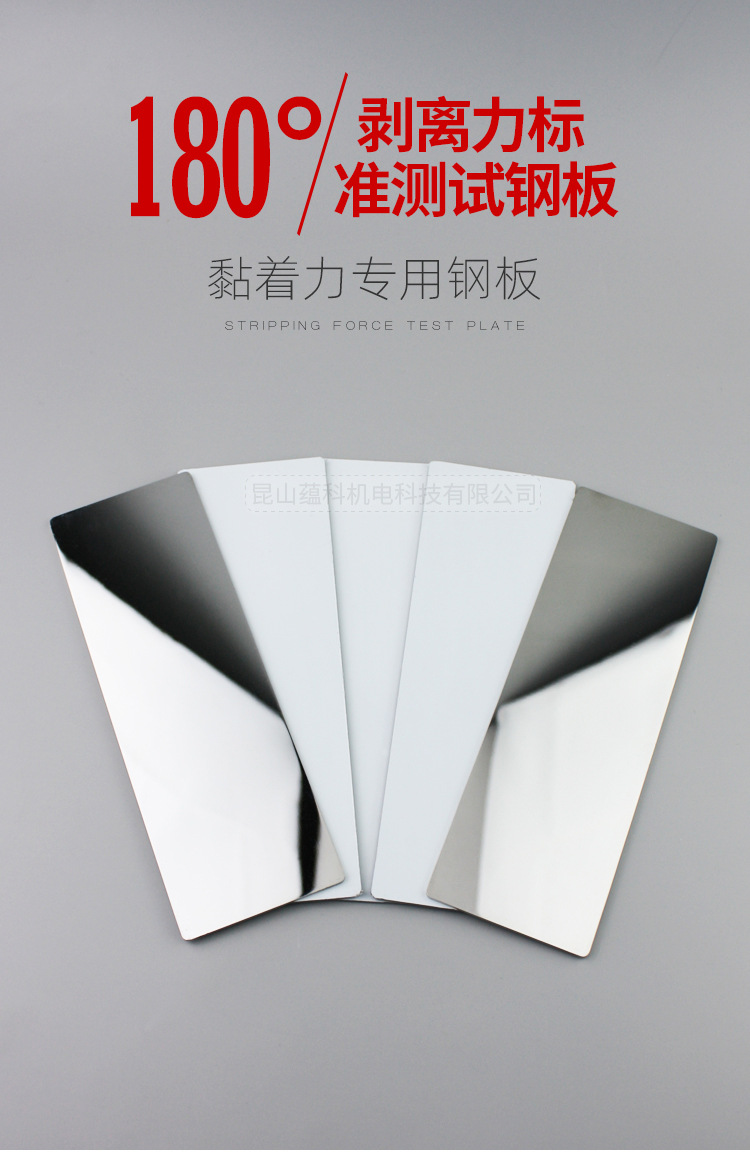

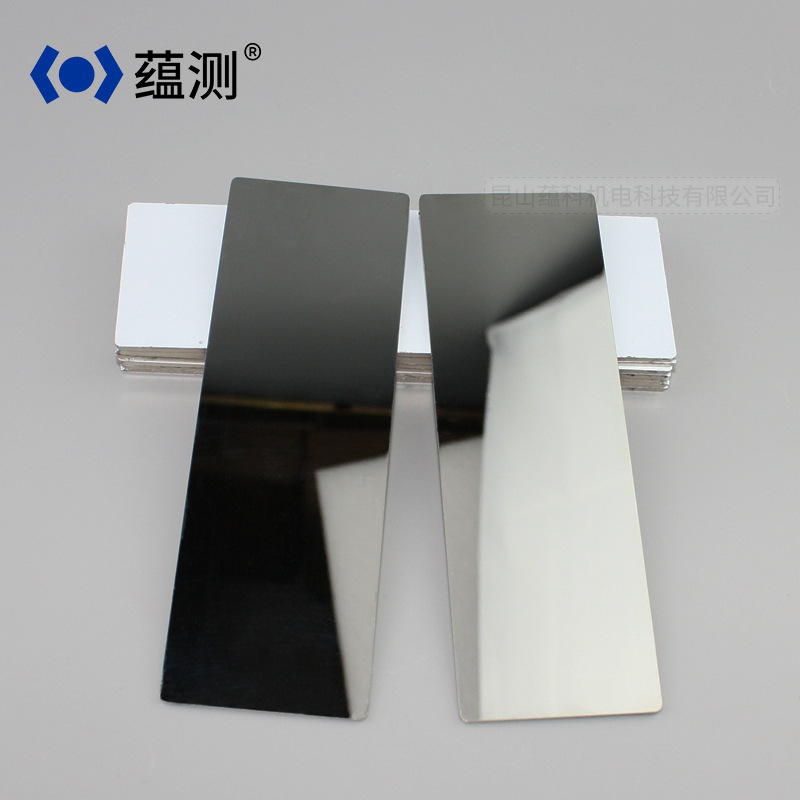

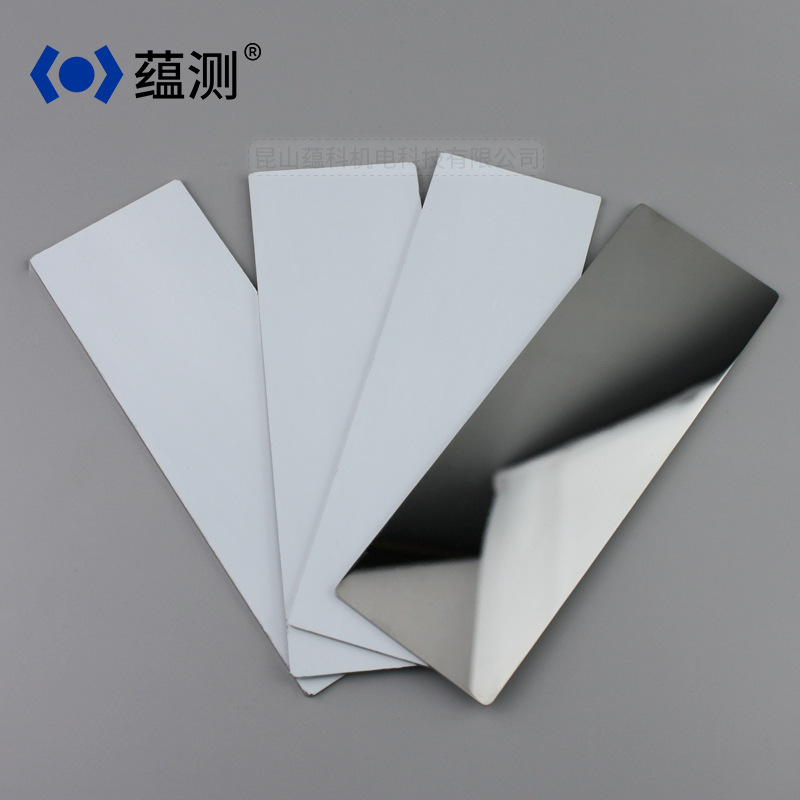

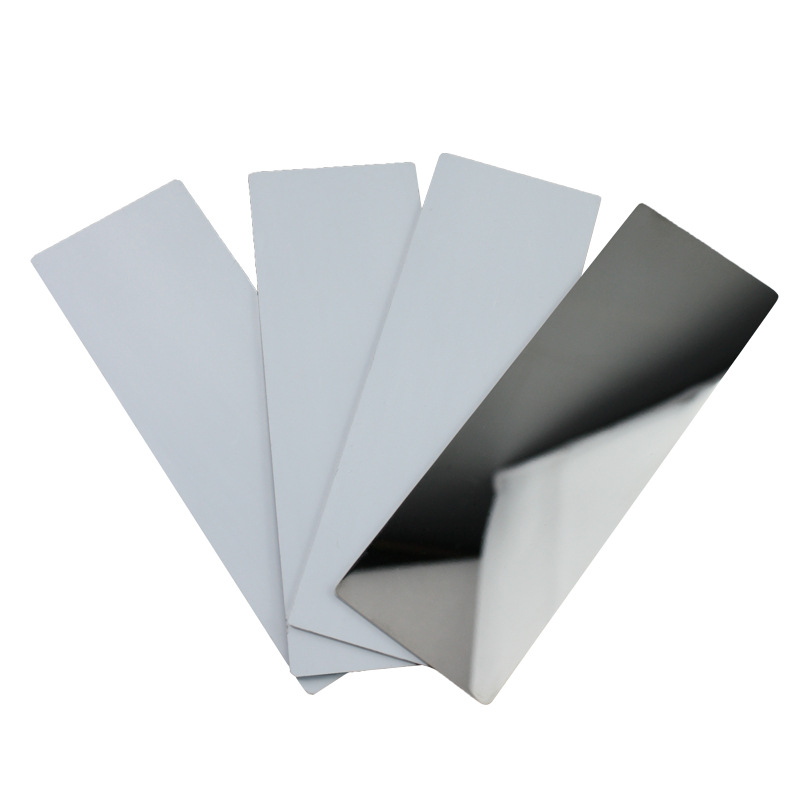

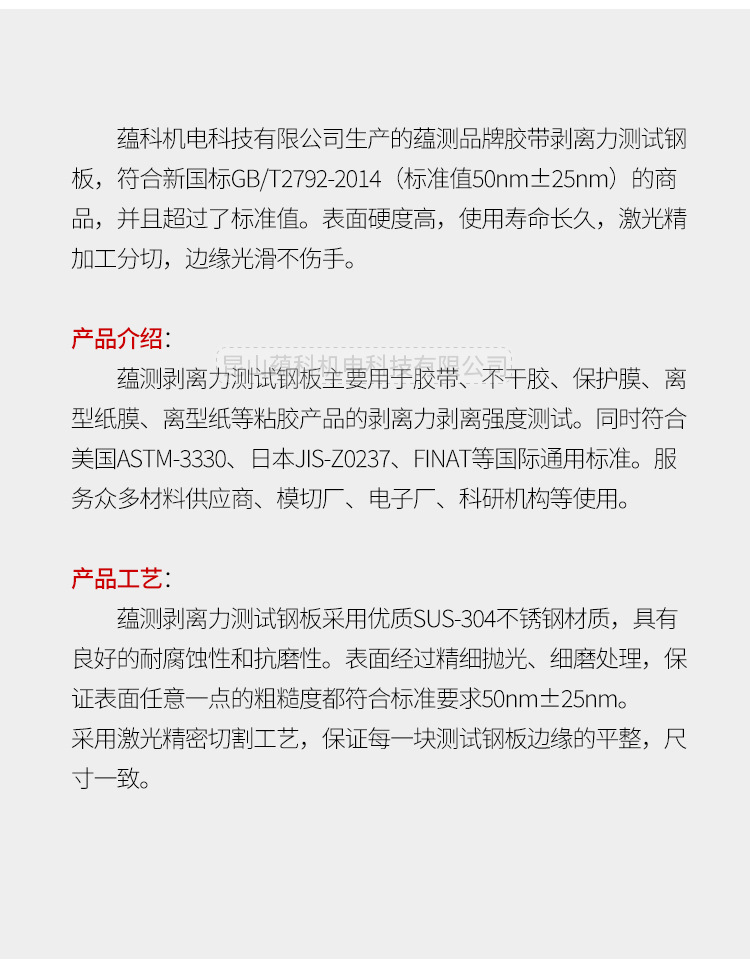

剥离力测试专用钢板，镜面304不锈钢剥离测试钢板，批发，零售。50片以上批发

标准，通用型，用于胶带，胶粘剂，不干胶，保护膜，离型膜，离型纸等材料的剥离力测试剥离强度测试，180度剥离专用，大量现货出售。

产品用途：

用于胶带，胶粘剂，不干胶，保护膜，离型膜，离型纸等材料的剥离力测试，剥离强度测试。

产品特点：

1，符合最新测试标准GB/T2792-2014，FTM1-FINAT，ASTM等测试标准。

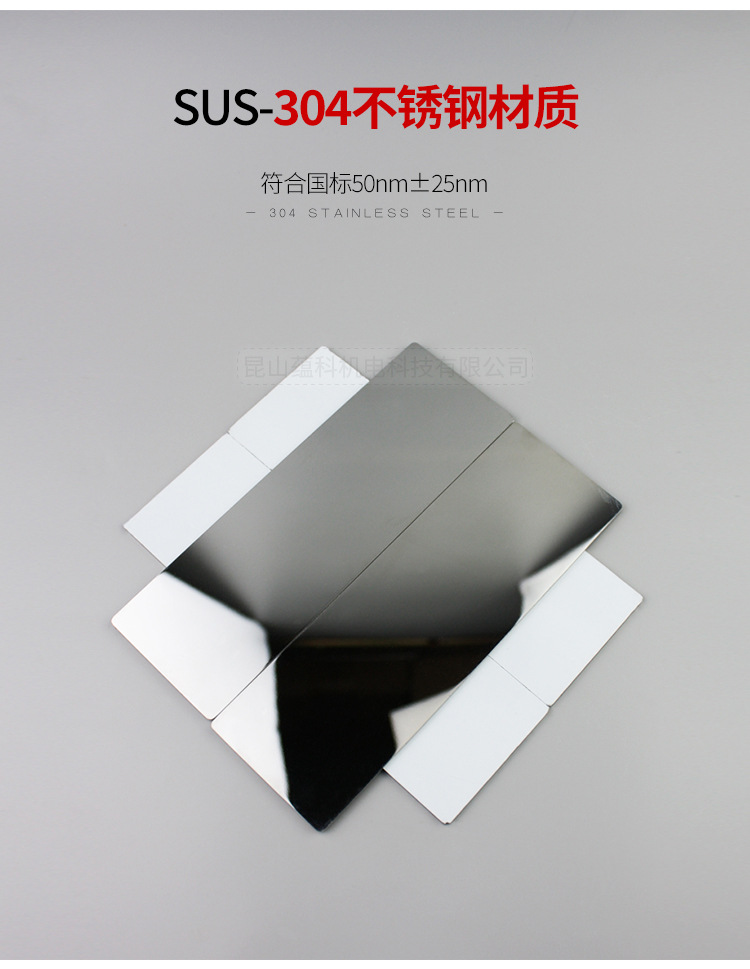

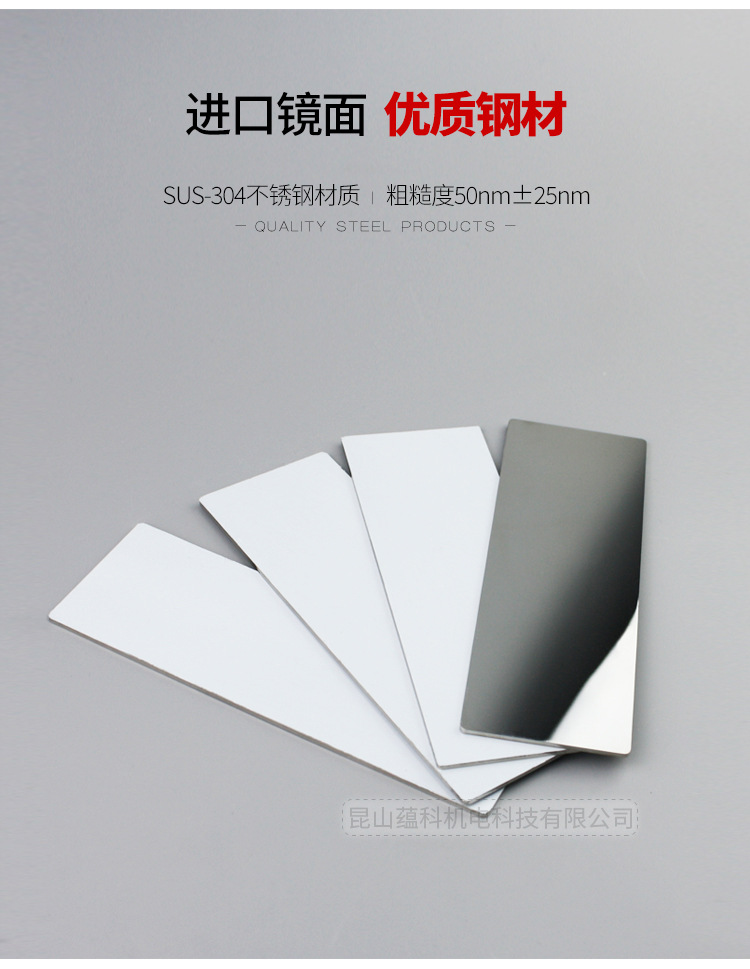

2，进口镜面304不锈钢板材质，粗糙度50nm。

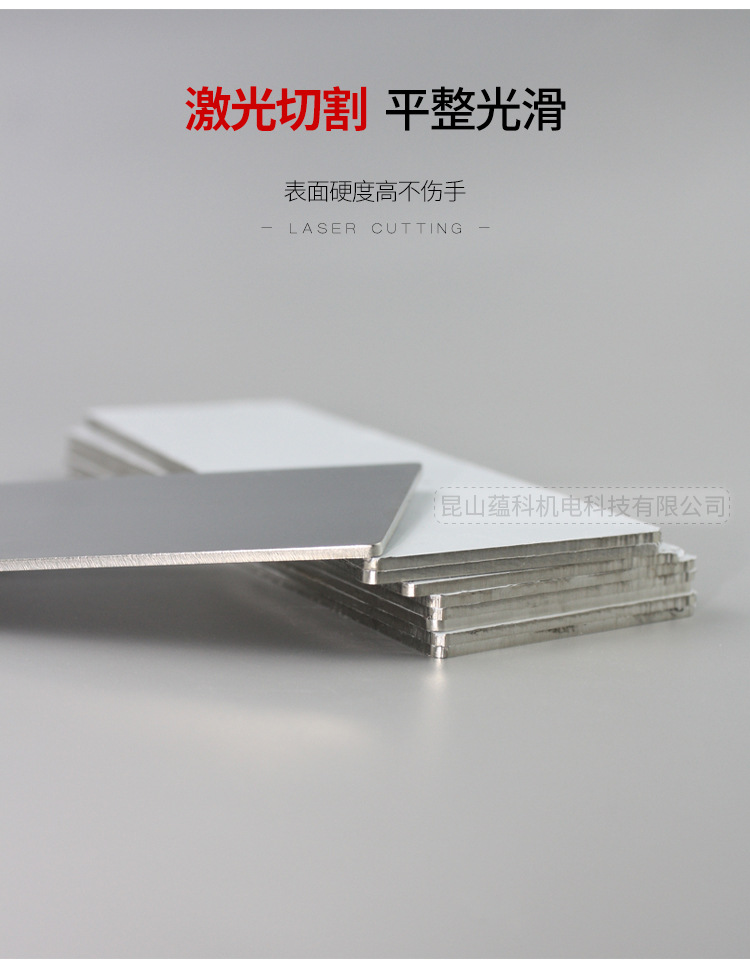

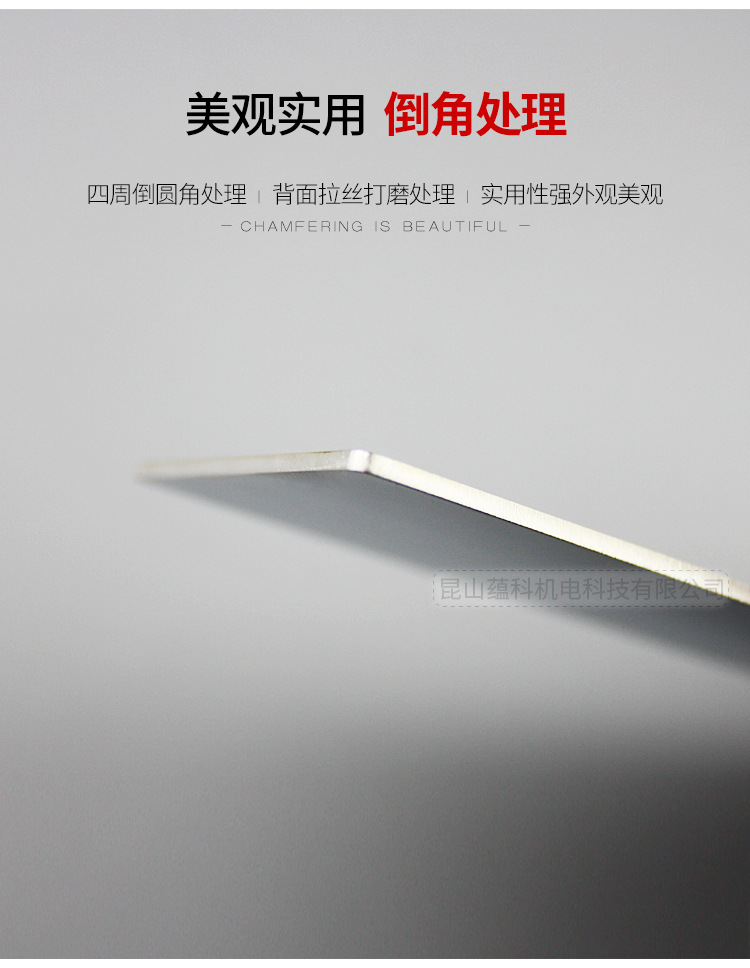

3，钢板一次冲压成形，四周倒圆角处理，背面拉丝打磨处理，实用性强外观美观。

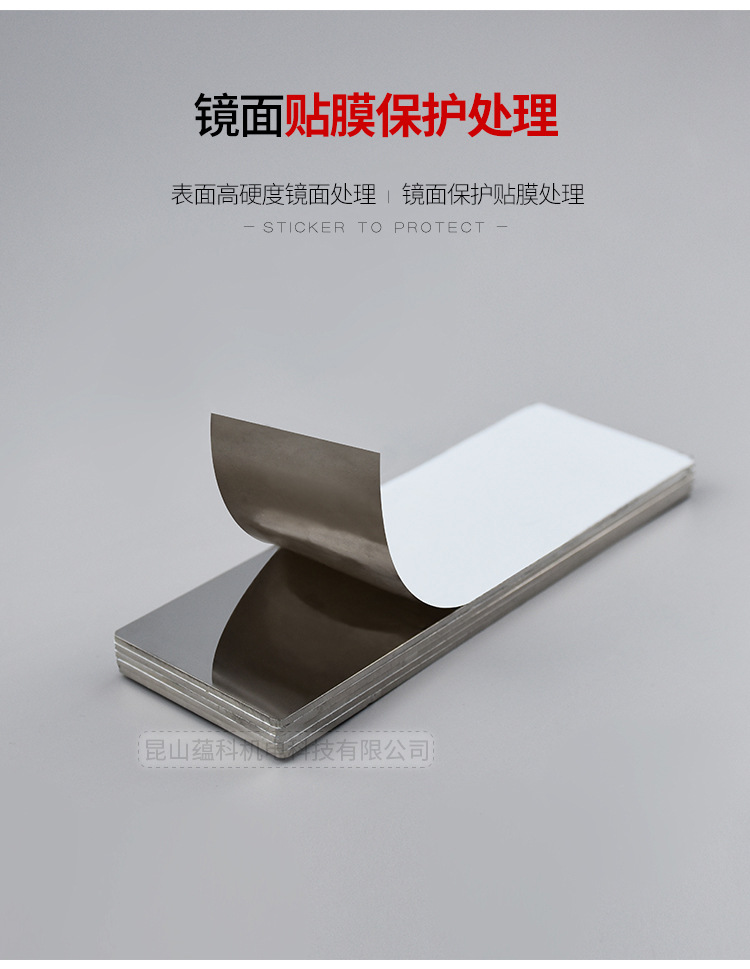

4，表面高硬度镜面处理，双层保护贴膜技术，镜面更有保障。

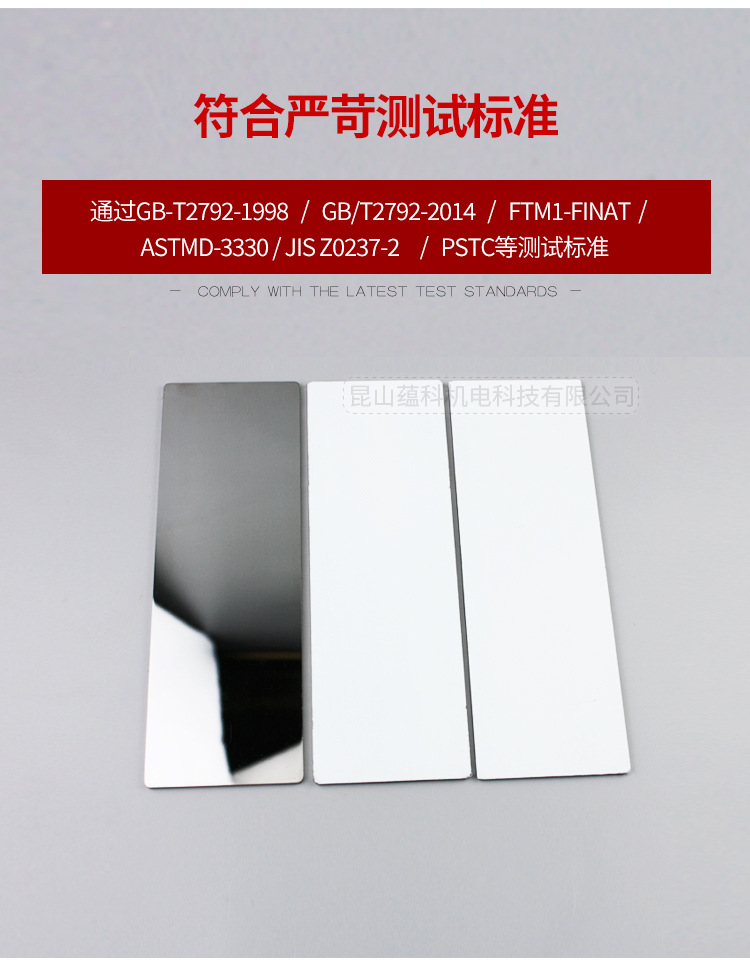

满足标准：

GB/T2792-1998，GB/T2792-2014,FTM1-FINAT，ASTMD-3330，JIS Z0237-2,PSTC等测试标准。

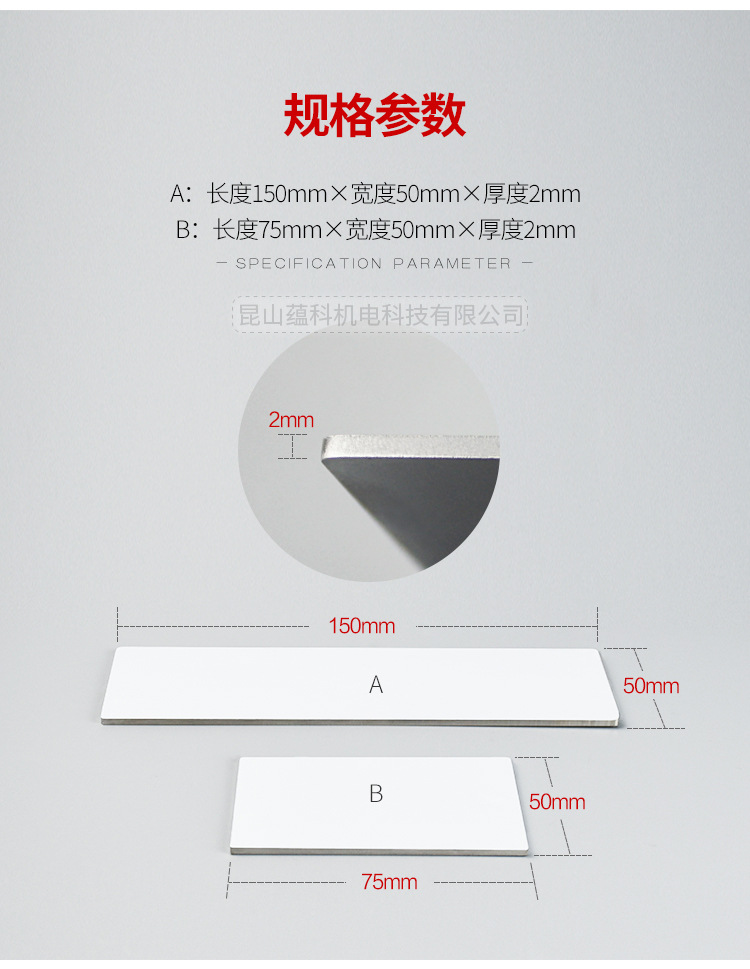

规格参数：

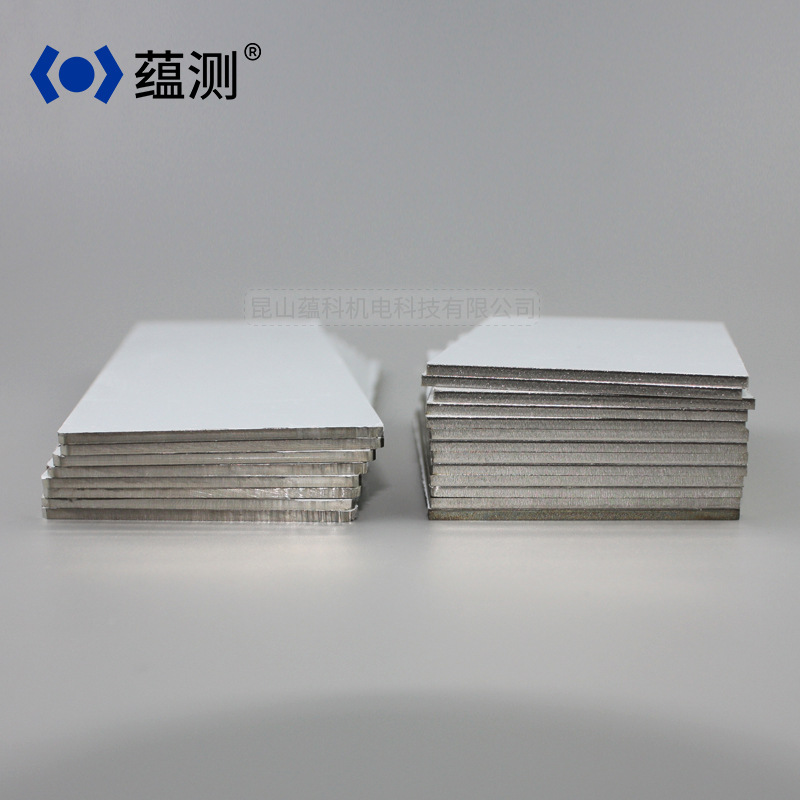

规格：长度150mm*宽度50mm*厚度2mm。

材质：镜面304不锈钢板,使用面贴有保护膜。

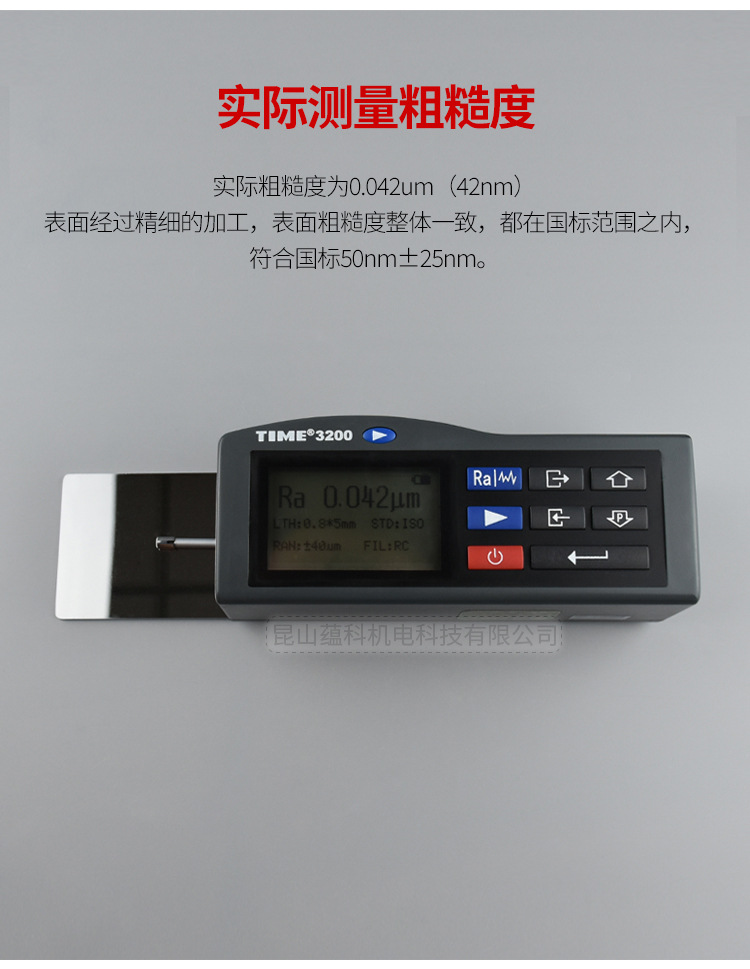

粗糙度：50nm以下。

胶粘带剥离力测验标准方法

压敏胶粘带180°剥离强度测定办法：
1适用范围：本规范规则了用剥离法丈量分隔压敏胶粘带与被粘板材所需力的测定办法。 压敏胶粘带与被粘物为片、膜资料时，将采用金属校直板进行测定。
2原理： 用180°剥离办法施加应力，使压敏胶粘带对被粘资料粘接处发生特定的破裂速率所需的力。

设备

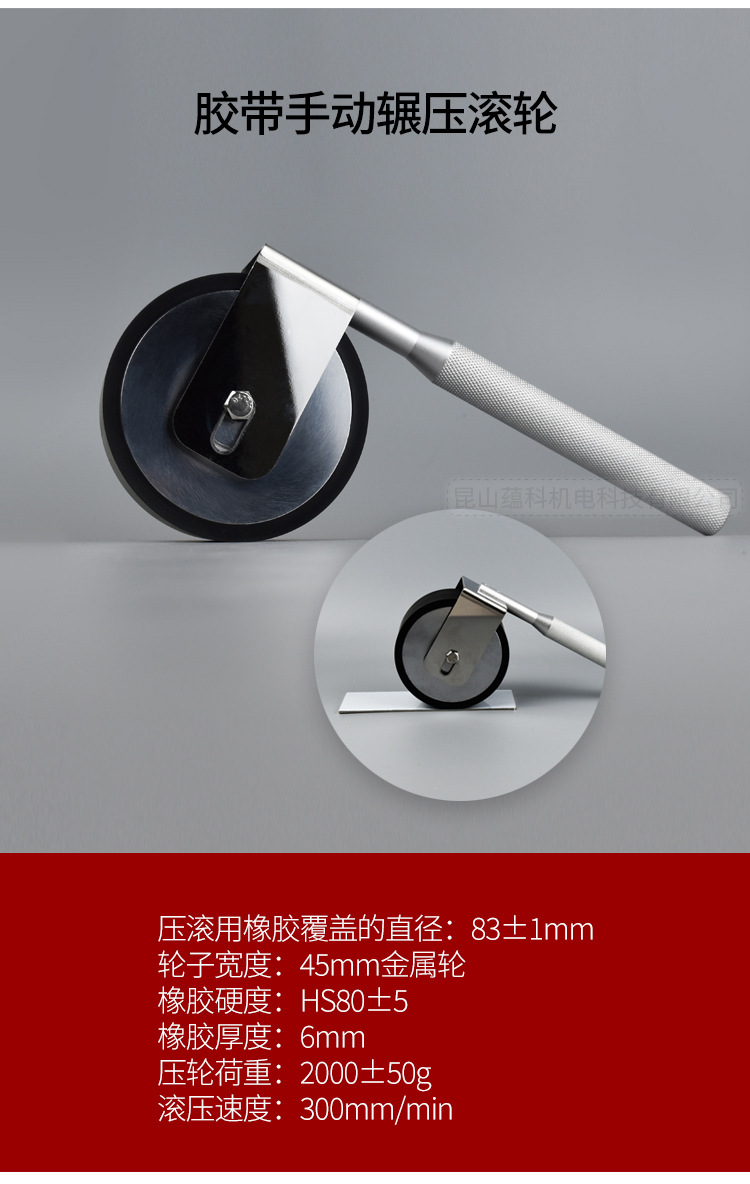

辊压设备

1压辊是用橡胶掩盖的直径为84±1mm，宽度45mm的钢轮子。
2橡胶硬度（邵尔A型）为60°±5°，厚度 6 mm。

3压辊质量为2000±50g。

实验机

1拉力实验机 《电脑式拉力实验机技能条件》的关于判定实验机的要求：
2拉力实验机应附有能自动记载剥离负荷的绘图设备。

试样：
1 胶粘带 胶粘带宽度为20±1、25±1mm，长度约200mm。

2 测试钢板 胶粘带与板材粘合时，实验板外表应平整，实验时不该发生曲折变形。 单位：mm。

3校直板胶粘带与片、膜资料粘合时，应运用金属校直板。单位：mm。

试样制备?

1被粘资料、外表处理办法、试样制备后的停放时刻等应按产品工艺规程要求进行。

2为了保证在实验时胶粘带与被粘片、膜资料坚持180°别离视点，用胶粘带将试片顺长度方向的两边粘贴在金属校直板上。

实验条件

1实验室温度为23±2℃；相对湿度为65±5％。

2胶粘带、被粘资料应在温度为23±2℃；相对湿度为65±5％条件下放置2h以上。

实验过程?

1用精度不低于0．05mm的量具丈量胶粘带宽度。

2将胶粘带剥开，切去外面的3～5层，均匀撕剥胶粘带（在粘合长度内不能触摸手或其它物体），使胶粘带与被粘资料一端粘接，其夹角大于30°，被粘资料的另一端下面放置一条长约200 mm，宽40mm的涤纶膜或其它资料，然后用辊压设备的轮子在自重下约以120mm／s的速度对试样来回滚压三次。

3抵达产品工艺规程规则的停放时刻后，将试样自在端折过180°，并剥开粘合面约10mm。被粘资料夹在下夹持器上，试样自在瑞夹在上夹持器上。应使剥离面与实验机力线坚持一致。

4实验机以300 ±10mm／min下降速度接连剥离。有用剥离粘合面长度约100mm，并有自动记载设备给出剥离曲线。

实验成果

1取值规模 在记载曲线中，曲线AB、CD部分都不计入实验成果。单位：mm。

2求积仪法核算 压敏胶粘带180°剥离均匀强度按下式核算：

3读数法核算 在记载曲线的取值规模内，顺次等分读取不少于10个测定值，然后按下式核算压敏胶粘带180°剥离均匀强度?

4代表同一功能的试样个数不该少于五个，实验成果以剥离强度的算术均匀值、最大值、最小值表明。

实验报告

a．胶粘带类型、送样日期；

b．实验室温度、湿度、实验日期；

c．被粘资料、外表处理办法

d．辊压速度、次数；

e．试样制备后停放时刻；

f．试样的破坏类型和数量；

g．剥离强度的算术均匀值、最大值、最小值；

h．实验成果的核算办法。
