Высоконизковольтный распределительный шкаф с испытательным стендом высокого и низкого напряжения

Описание

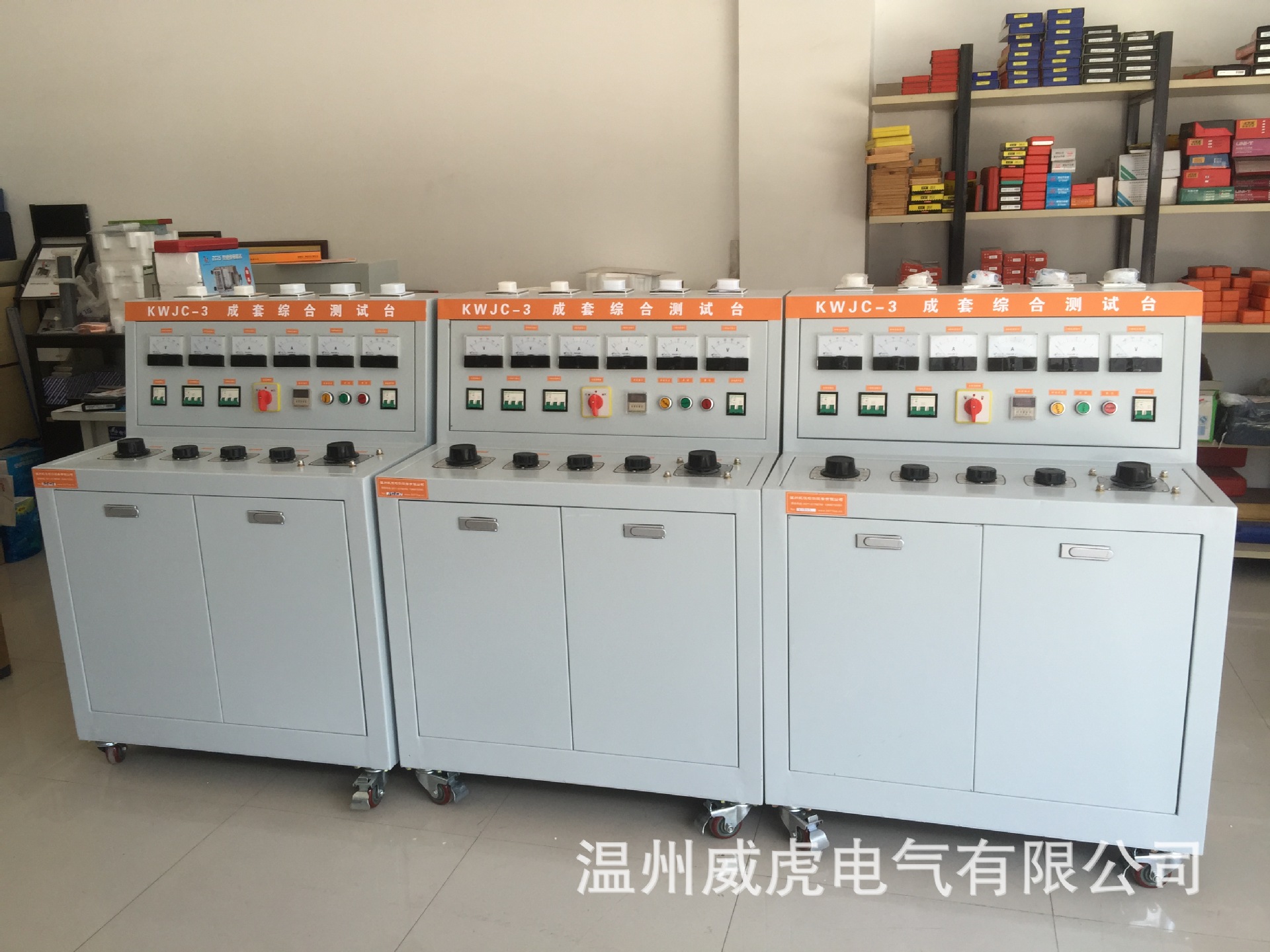

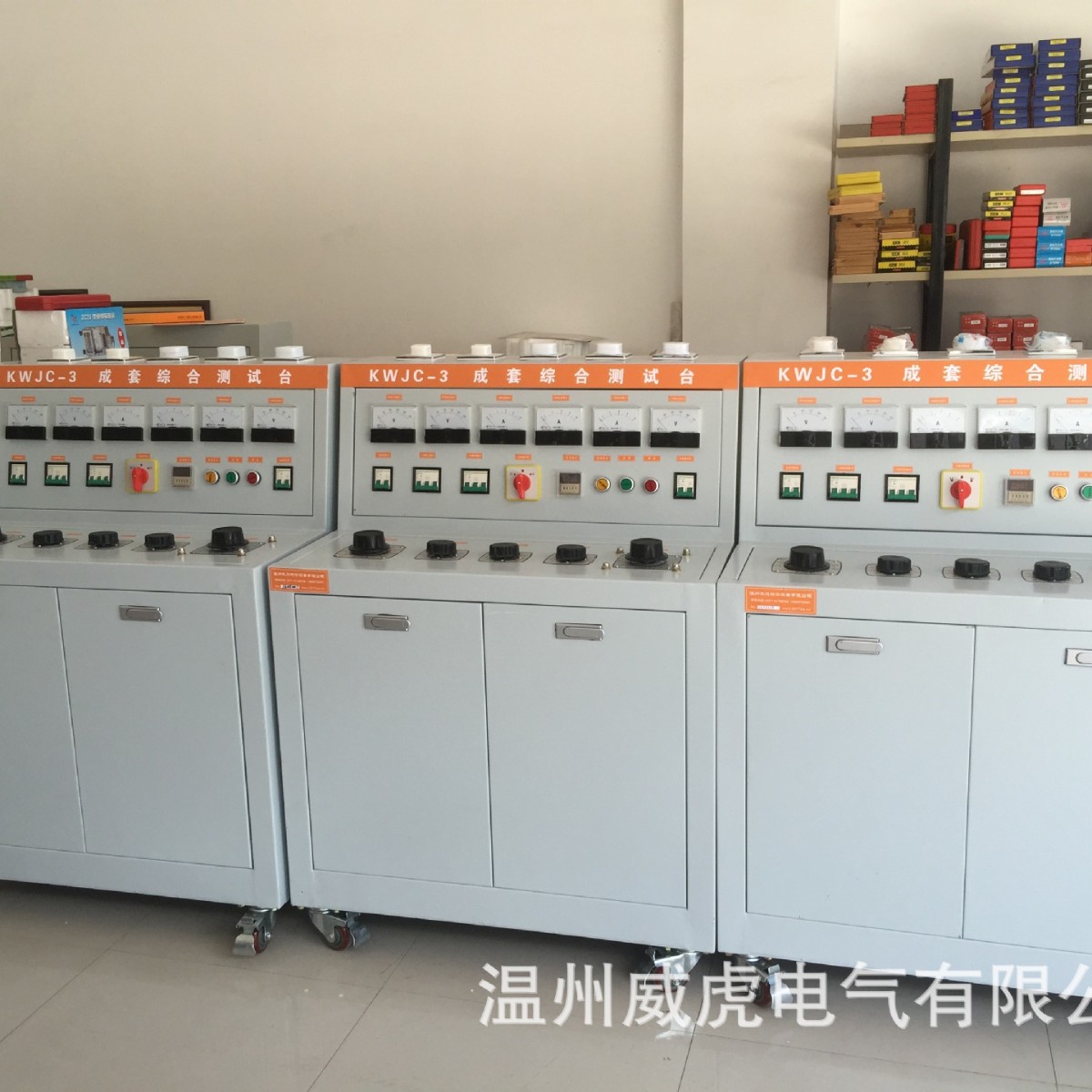

一、产品概述：

成套综合测试台是我公司根据GB14048《低压开关设备和控制设备》标准及相关产品的技术标准和用户的特殊要求而设计开发的一种新型校验台。

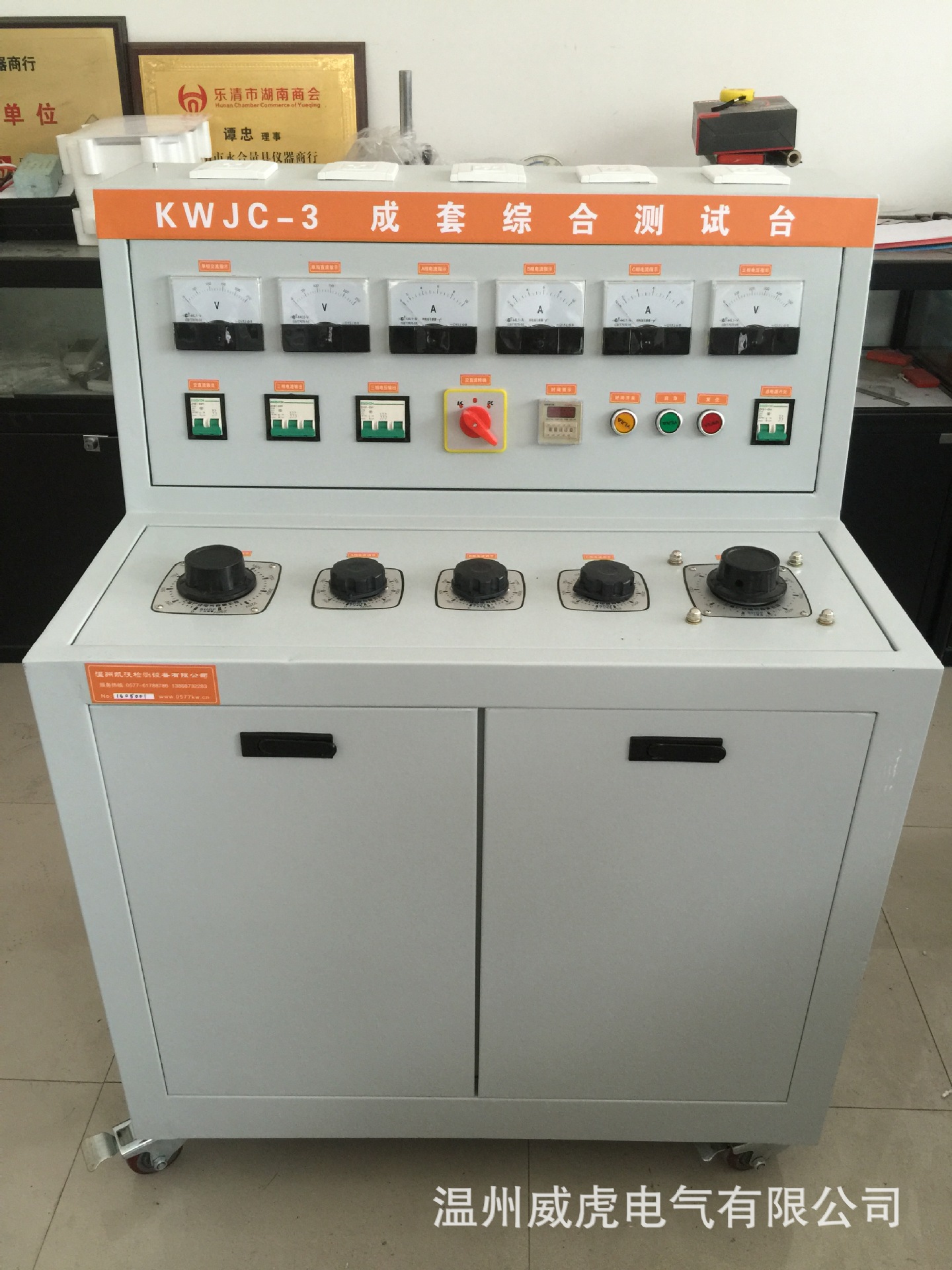

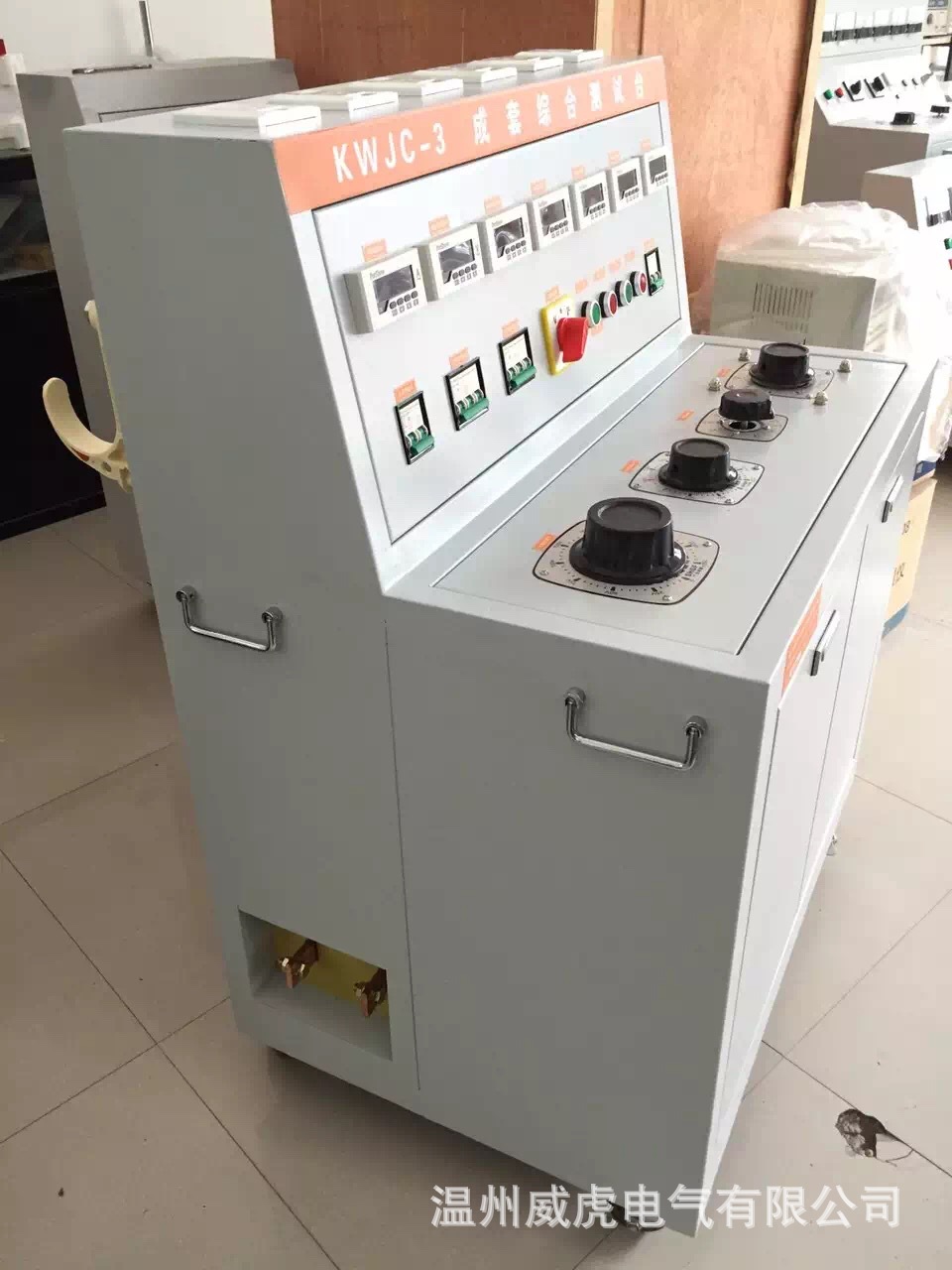

本校验台由调压器、升流器、高精度电流表、电压表、交流接触器、按钮、指示灯等新型元器件组合而成，可供生产厂家或有关质检部门，为了保证安全，对成套设备的综合动作特性进行综合测量和检定分析。

设备用途：对成套设备进行储能、合闸、分励、过压、欠压、短路等动作特性测试。

二、技术参数:

1、输入电源：380V/220V±10%，50Hz；（A、B、C、N）

2、设备容量：单相2KVA、三相6KVA

3、输出电流：三相AC0-10A连续可调电流

4、输出电压：三相AC0-500V连续可调电压

            单相AC0-250V连续可调电压

            单相DC0-250V连续可调电压

5、系统误差：≤1%；

6、波形失真：≤1%；

7、计量器具准确度等级：

  电流表精度等级：1级

  电压表精度等级：1级

三、工作环境：

   1、环境温度不超过45℃。

   2、相对湿度20%-80%。

   3、设备周围应无强烈的震动冲击，无大量灰尘及腐蚀性气体，无强烈的电磁干扰和辐射干扰。

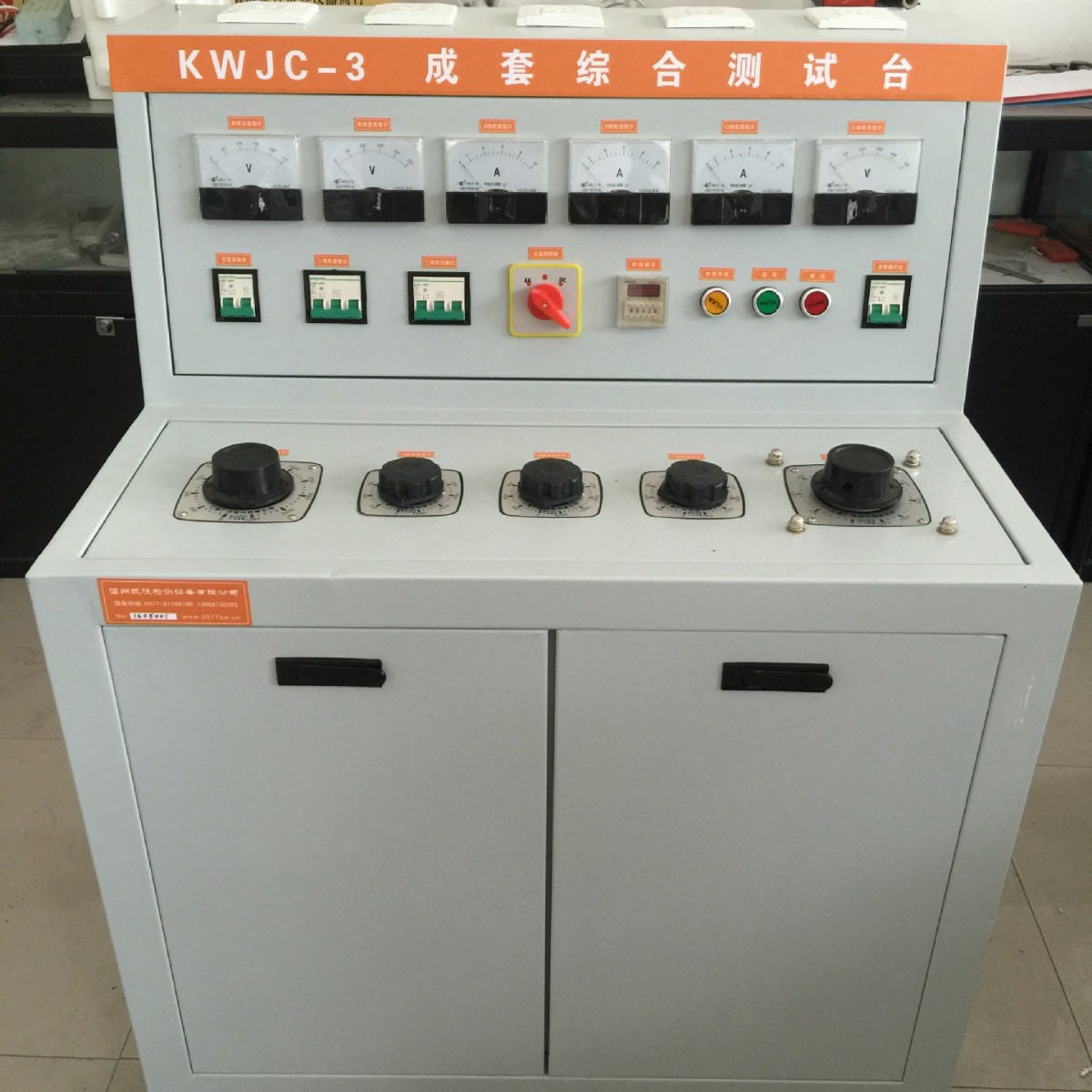

四、操作方法：

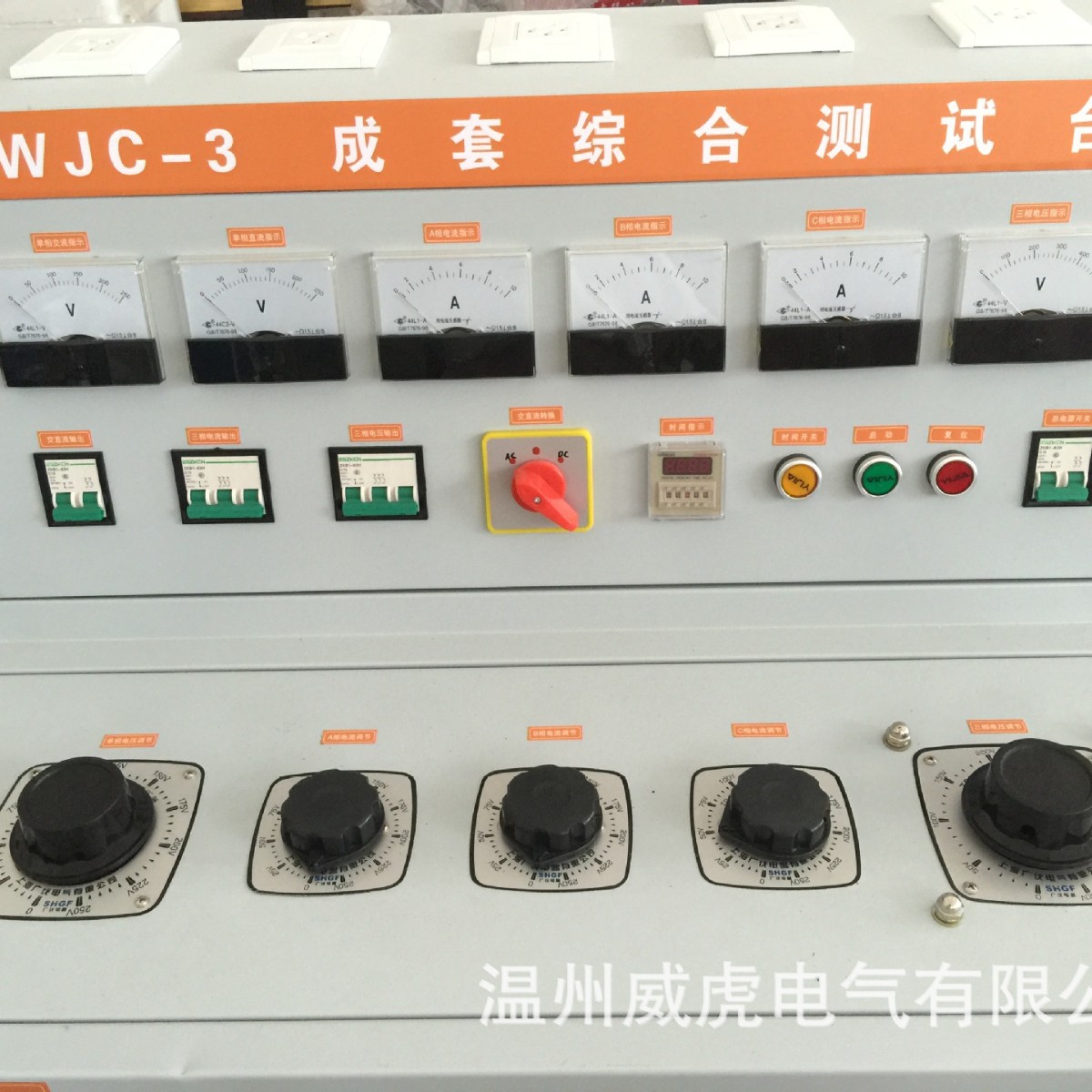

  1、打开电源开关，电源指示灯亮。

   2、将试品分别接于测试台输出端。

   3、先将每个调压器逆时针至于零位，按下启动按钮，测试台处于测试状态。

  （1）、三相交流电压测试：将顺时针缓慢转动三相电压调压器，使电压表指示为试验值。

  （2）、三相交流电流测试：将顺时针缓慢转动三相电流调压器，使电流表指示为试验值。

  （3）、单相交流电压测试：将交直流转换开关转至交流档，交流指示灯亮，再顺时针缓慢转动单相电压调压器，使电压表指示为试验值。

  （3）、单相直流电压测试：将交直流转换开关转至直流档，直流指示灯亮，再顺时针缓慢转动单相电压调压器，使电压表指示为试验值。

4、试验结束，将所有调压器逆时针至于零位，按下停止开关，断开电源。

五，注意事项：

   1、测试台要可靠接地，接地线不小于1.5mm。

   2、在测试之前一定要检查调压器是否在零位。

   3、在测试过程中要穿戴绝缘鞋和绝缘手套。
