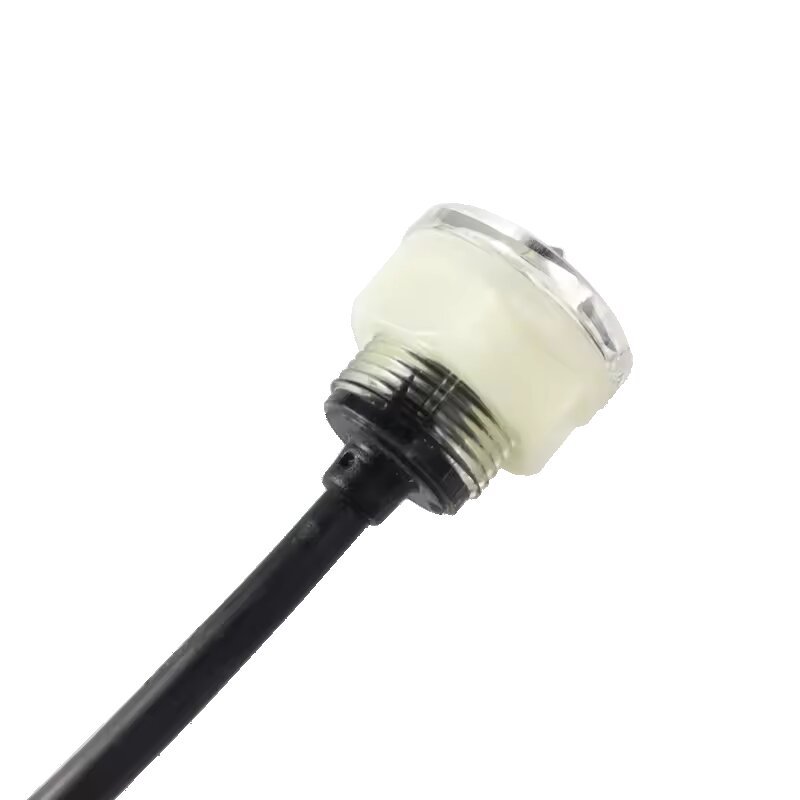

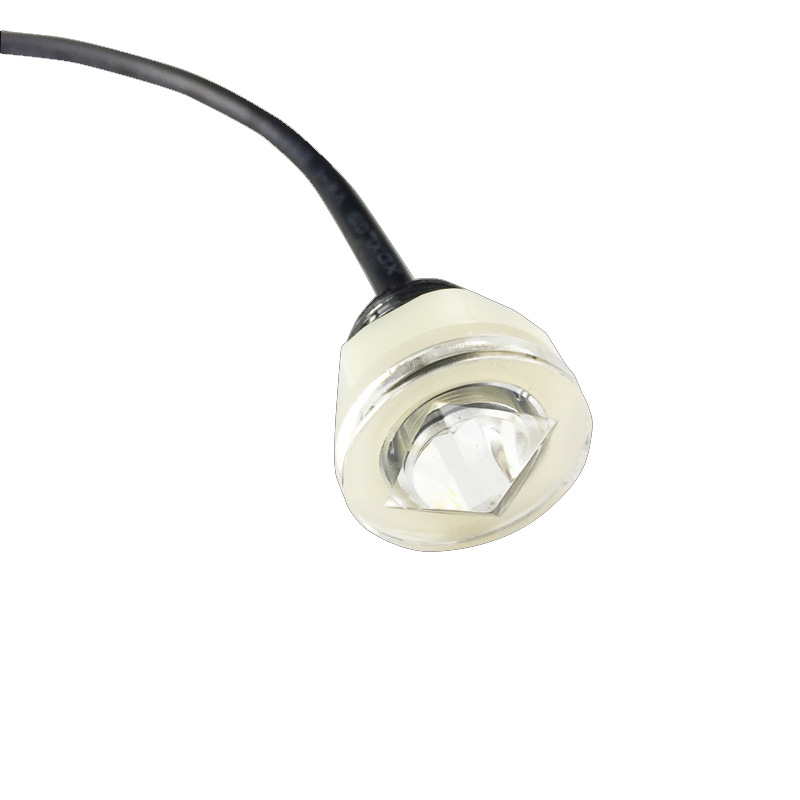

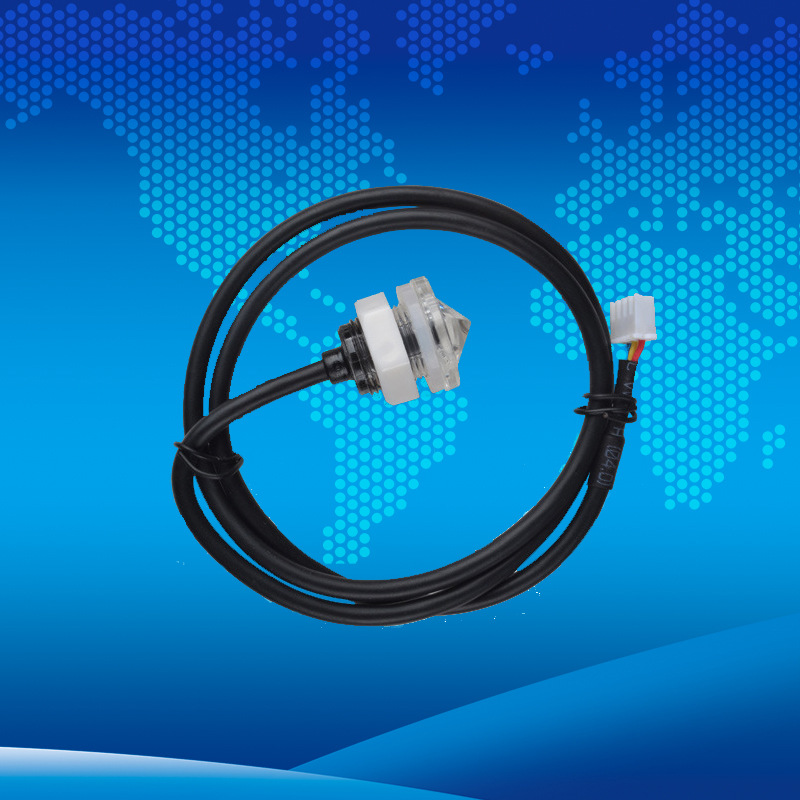

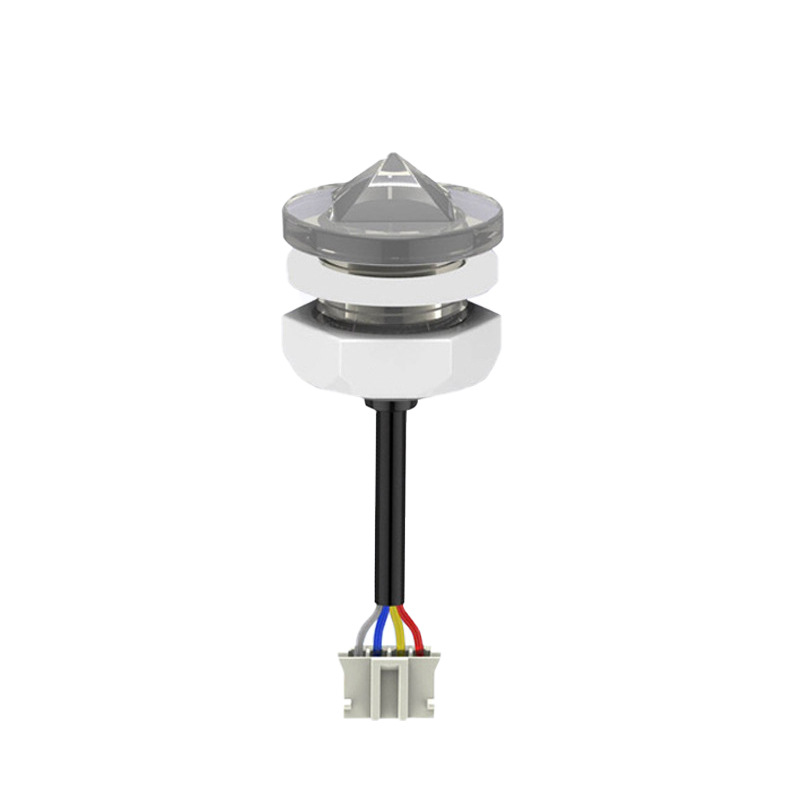

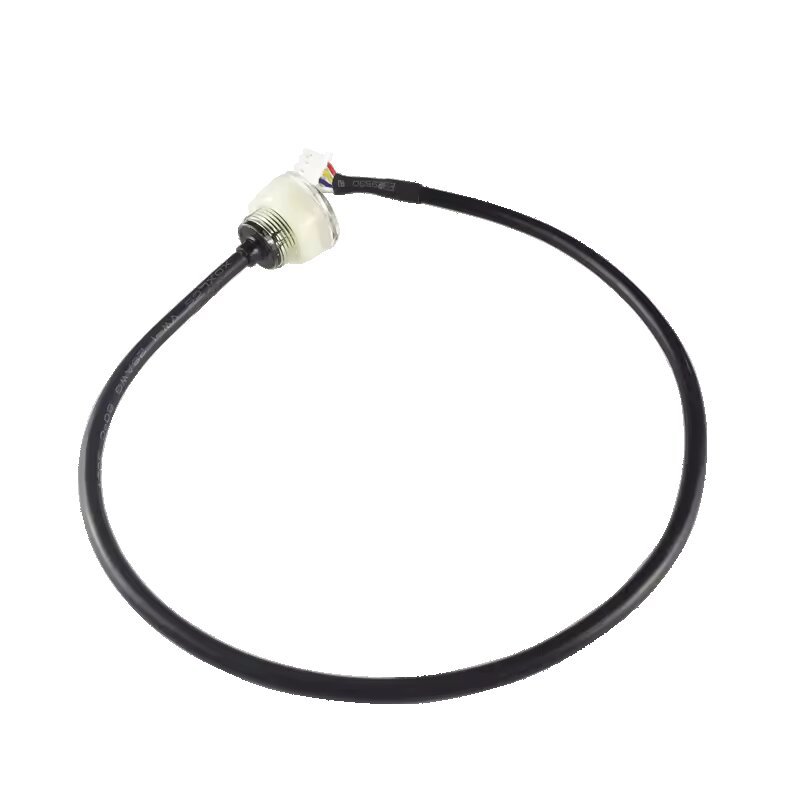

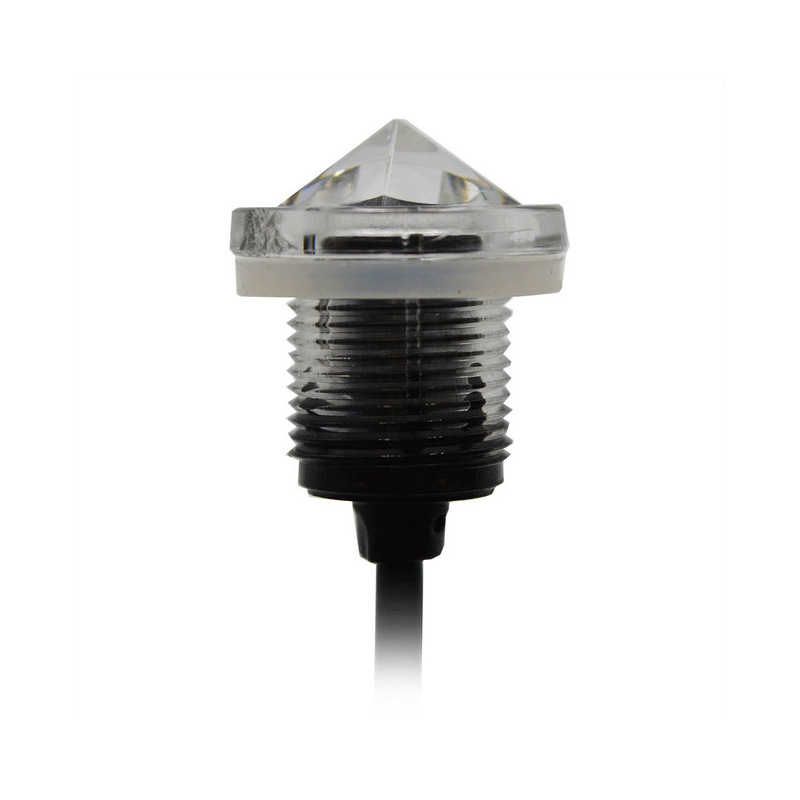

Датчик уровня жидкости Arduino Solution Detection Sensor - FS-IR02

Описание

简介

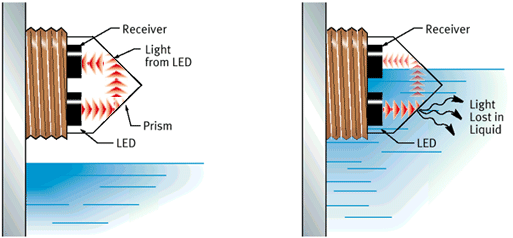

• 接触式光电液位传感器是一款利用光学原理设计的接触式液位测控装置。
• 采用内置发射二极管和光敏晶体管，。

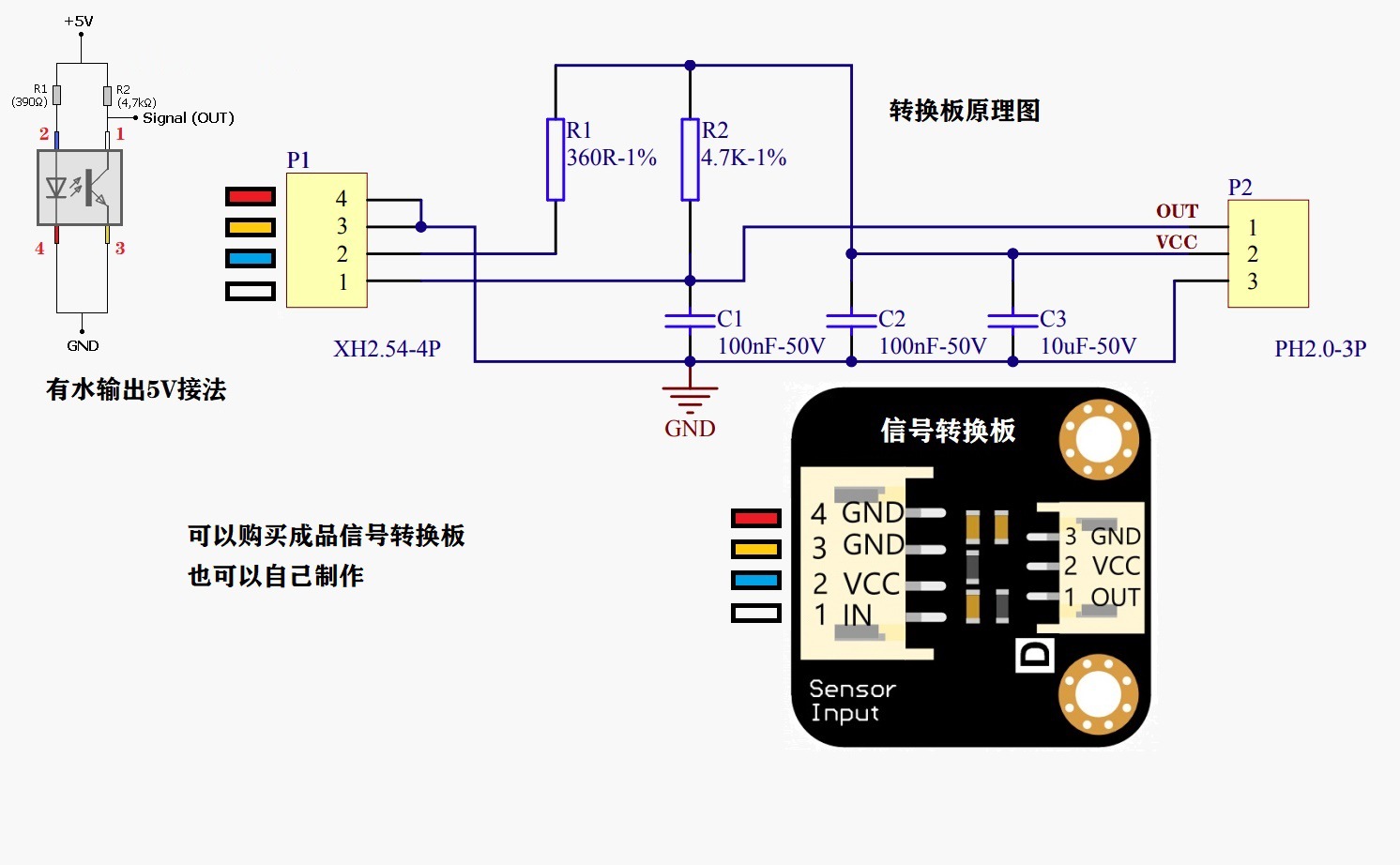

• 带电部件与被控液体完全隔离，无何安全隐患。配套的转接板通过把PH2.54接口转换为PH2.0接口，让液位传感器FS-IR02能与Arduino相结合。

注意：光电传感器有时会受环境光影响，请避免阳光直射，以免产生误判

产品参数

• 型号： FS-IR02
• 类型： 光电液位开关
• 电源电压： 5 VDC
• 输出电流： 12（mA）
• 工作温度： -25~105（℃）
• 低电平输出： <0.1V
• 高电平输出： >4.6V
• 液位检测精度： ±0.5mm
• 材质： PC
• 适用范围： 水位控制和保护的电器产品

应用：

加湿机、热水器、饮水机、水泵、医疗设备、蒸汽类等需要水位控制保护的电器

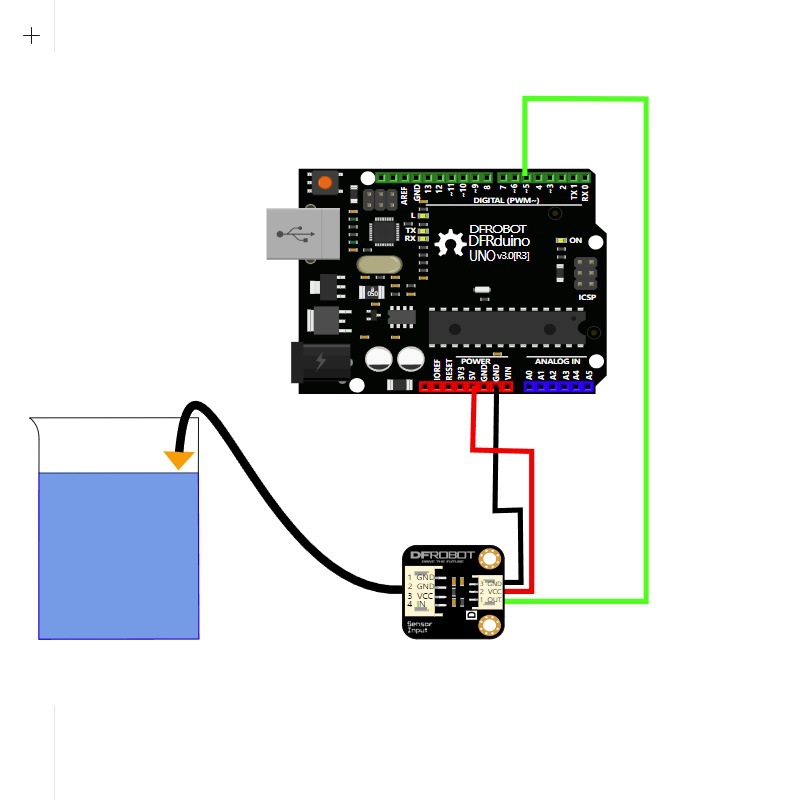

Arduino样例代码：

/***************************************************
* Liquid Level Sensor-FS-IR02
* ****************************************************
* This example is to get liquid level

* @author jackli(Jack.li@dfrobot.com)
* @version  V1.0
* @date  2016-1-30

* GNU Lesser General Public License.
* See <http://www.gnu.org/licenses/> for details.
* All above must be included in any redistribution
* ****************************************************/
int Liquid_level=0;
void setup() {
 Serial.begin(9600);
 pinMode(5,INPUT);
}

void loop() {
Liquid_level=digitalRead(5);
Serial.print("Liquid_level= ");Serial.println(Liquid_level,DEC);
delay(500);
}

优点：　

l    本液位开关可上置，下置，侧向，斜向安装，而现有浮子式液位开关只能上置，下置安装。
