Описание

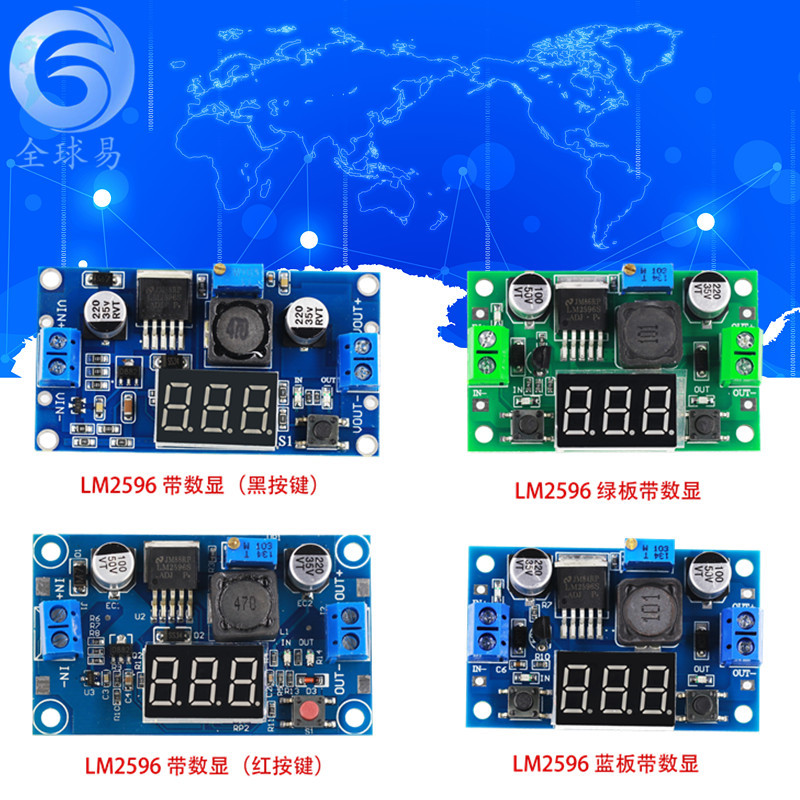

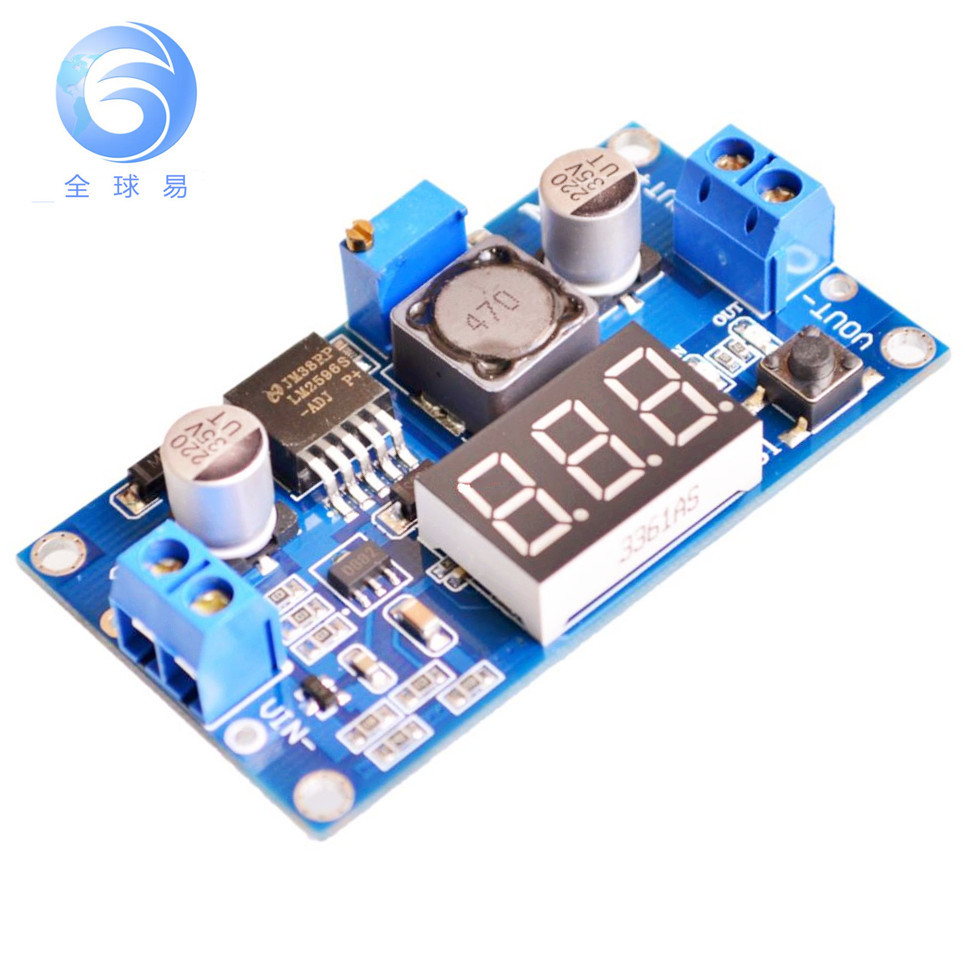

LM2596 DC-DC可调降压模块带数显电压表显示 LM2596S稳压电源模块

产品名称：DC-DC可调稳压电源模块 LM2596稳压模块带电压表显示prefix = o ns = "urn:schemas-microsoft-com:office:office"

产品尺寸：66mm * 36mm* 14mm (长x宽x高)

  产品重量：23g(含包装)   颜色：蓝色      包装：静电袋包装

应用范围：

本模块可以应用在输入电压高于输出电压的降压领域，如蓄电池、电源变压器、DIY可调稳压电源、24V车载笔计本电源、工业设备降压、12V转3.3V，12V转5V，24V转5V，24V转12V，36V转24V等。

产品特点：

带电压表显示，电压表误差±0.1V，量程4～40V。（注意：输入电压低于4V，板载电压表不工作不显示）

大体积5*5轻触按键切换测量输入或输出电压，并有指示灯显示正在测量的是哪端电压。初次开机默认数码管显示输入电压，并且输入指示灯IN亮；轻触按钮，则数码管显示输出电压，并且输出指示灯OUT亮。而且保持是后的设定，即使是断电再开机

电压表可关闭，长按开关1秒钟以上并且小于4秒，松手就可以关闭。电压表关闭后只要短按开关，即可打开电压表。

输入输出电压测量误差较准功能，长按开关4秒以上，松手后就进入电压测量误差较准功能，此时IN灯亮（校准输入端），数码管闪烁显示较正值(出厂参数是0.0)，此时短按按键可改变这个数值(数值范围为-0.5～0.5,单位是V),正数表示向上校准，负数表示向下校准。调整好输入端的较准值之后，长按按键2秒以上，松手后进入输出端的误差校准，此时OUT灯亮（校准输出端），并显示输出端的校准值，调整方法和输入端的相同，整好输出端的较准值之后，长按按键2秒以上，松手后保存所设置的数值并返回正常显示电压，设置的校正数值立即生效并且掉电不丢失。(有了此功能，就可以满足您更高的精度要求)

5.带接线端子，没有烙铁也可以方便使用，并且保留焊线接线点

(输入的电压比要输出的电压高1v以上)

6.采用 150KHz 的内部振荡频率，属于第二代开关电压调节器，功耗小、效率高

7.输入端带二管保护，反接不会烧坏模块

8.具有过热保护和短路保护（超过15W请加强散热）

注意事项：

• 是大输出电流可高达3A，建议工作电流在2A左右，超过2A加散热片

• 当遇到输出电压不能调节，总是与输入电压相等这种问题时，请先逆时针旋转电位器10圈以上，再使用模块就可以正常调节电压了。因为该降压模块出厂时，默认输出电压在20V左右。
