VC-5V20MA Преобразование напряжения, ток V/C, поворотный блок V0-5V/10V до 0-20MA от 1-5V до 4-20MA

Описание

名称：电压转电流模块   型号：VC-5V20MA

一、用途：

1、实现工业标准上的电压（0～5V、0～10V）转换工业标准上的电流（0～10mA、0～20mA）默认是输入0-5V，输出0-20MA，，也接受其它尺寸及其他线性关系的产品。

2、驱动能力MAX3MA,线性输出

3、输出信号可直接连接AD转换器

4、可与带AD功能的单片机连接。

5、发货时默认是型号VC-5V20MA,即是输0-5V  输出0-20MA。输出值一般出厂时已校对好，板上也有一个电位器，可以微调校准输出值。

二、规格参数：

1、电源输入供电电压范围。模块极限供电为5-25VDC.但要注意，电源电压必须要比输入或输出的信号电压高最少2V以上。如果不能确认信号的电压，建议选用DC15-24V电源供电。

  2.电源功耗与电源的电压还有使用情况有关，模块最大工作电流不超过50MA,所以电源预留80MA以上的功率容量即可。

3.电压输入信号的内阻为10K。电压信号输入的电流最少有要1MA或以上。最高输入电压信号不能大于11V.最大电压信号输入纹波不能大于500MV VPP.

 4.电流输入信号的电压必须大于3V,小于电源模块供电电压。

　（本模块不能用于普通的电流互感器输出的电流，原因为电流互感器输出的电流的电压低，与输出的电流为交流，如果要匹配电流互感器使用，请提供互感器的规格说明书給客服，联系定做）

5．电流输出能力1MA-5MA.输出电压为DC直流，纹波小说50MV.

6．.电流输出信号内阻可调,0-5V信号输入时，输出电流内阻在100欧姆-183欧姆间可调。0-10V信号输入时，输出电流内阻在167欧姆-687.5欧姆间可调。接收电流的负载内阻，不能过大，计算匹配公式为。模块电源输入电压*80%除以20MA,得出的数再减去模块最小内阻.例如：24V供电时，0-10V输入，最大的负载内阻为24V*0.8＝19.2，19.2/0.02A=960,960-167=793欧姆。这样0-5V输入时，最大的输出负载电阻为960-100＝860欧姆。本模块输出的电流与其他功能电路匹配时，相关的电路输入最大内阻不能大于上面计算出来的数字。

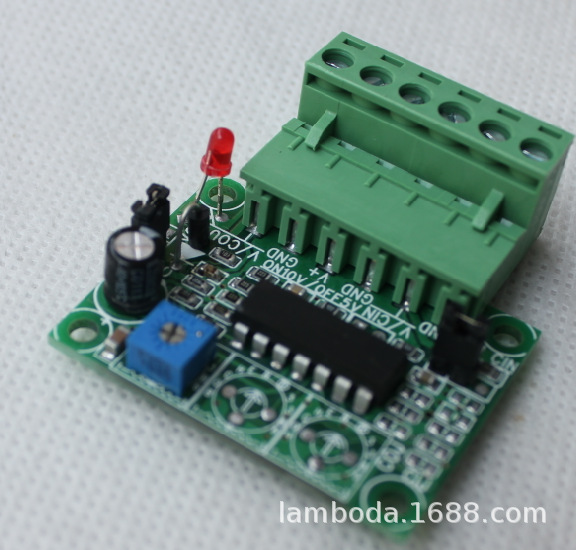

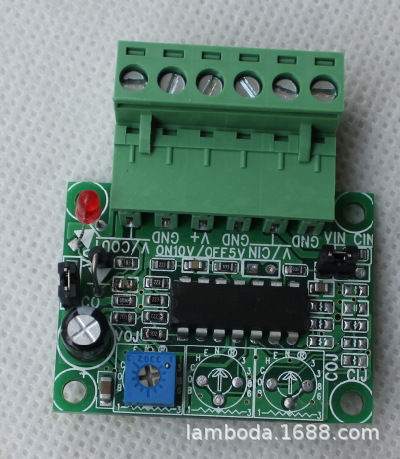

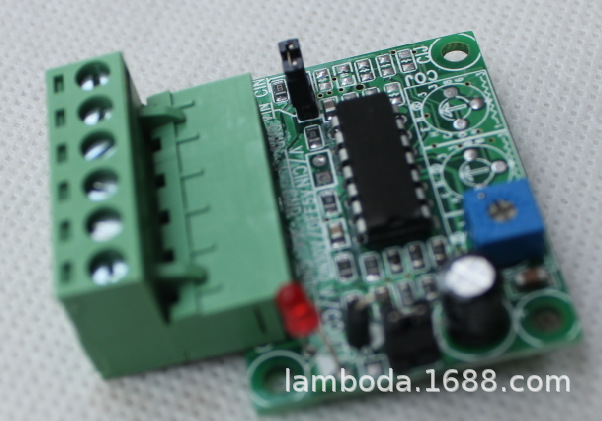

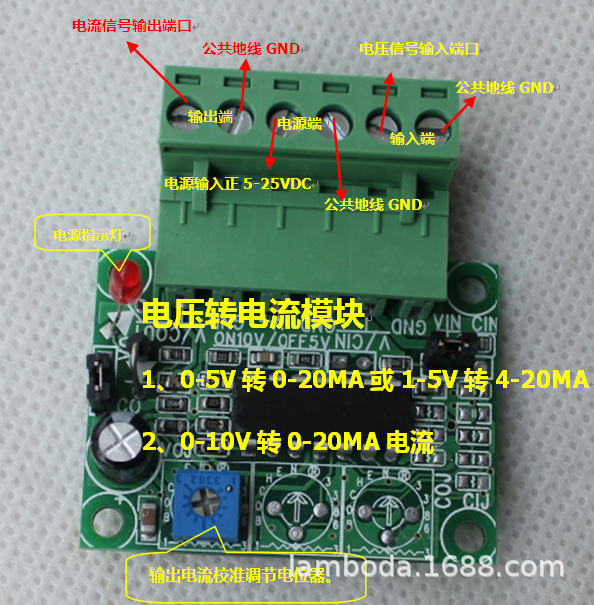

上图中从左到右，丝印：

 电流COUT输出正: 0-20MA电流输出正端

电流输出负（GND）：0-20MA电流输出负端

电源输入正（V+）:5-25VDC电源输入正端

电源输入负（GND）:5-25VDC电源输入负端

电压VIN输入正: 0-5V或0-10V电压输入正端

电压输入负（GND）: 0-5V或0-10V电压输入负端

an>）：0-20MA电流输入负端
