Генератор тока 4-20 мА, генератор сигналов, аналоговый генератор постоянного тока источника тока

Описание

产品名称：电流发生器

型号：4-20MA

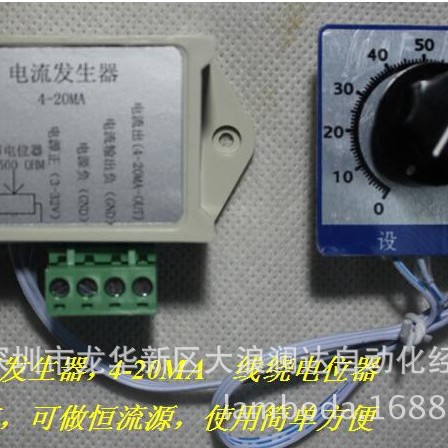

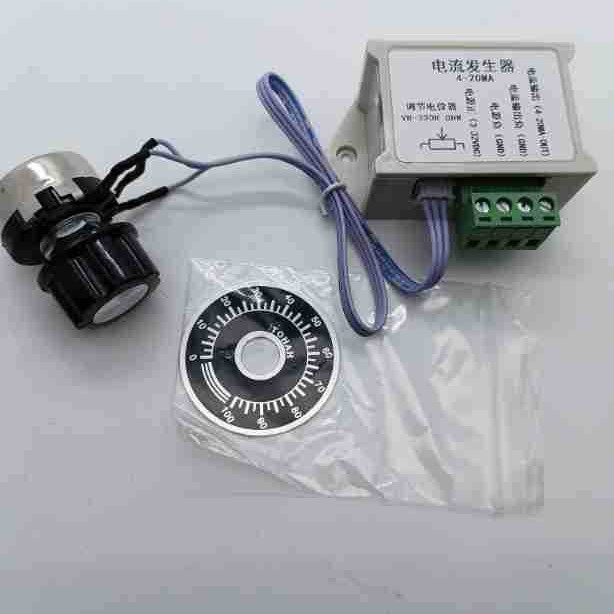

赠送电位器铬牌，有方形和圆型 的，没有备注，发货时随机发一种。

电位器的安装孔径是10mm

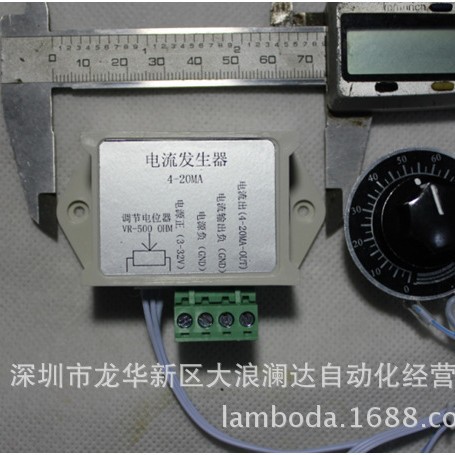

长宽高73*54*30MM  两孔之间61MM  两个安装孔是装M3的螺丝

一、功能特点

1、输入电源直流为3.3-30V DC，建议供电为12-24VDC。

2、输入电源，通过手动调节产品上的电位器能产生4-20MA电流输出，用于需电流模拟量4-20MA输出的场合。

3、输出的电流可以根据客户的调节自动恒定在设置点，也可做恒流源使用，做恒流源用时，电流输出最大不能超过20MA。

4、长*宽*高：73*52*27MM

二、接线说明

电源正（3-32V）:接直流电源正端，3-32VDC

电源负（GND）：接直流电源负端

电流输出负（GND）:输出电流4-20MA负端

电流出（4-20MA-OUT）:输出电流4-20MA正端

调节电位器：可输出4-20MA的范围，顺时针增大，逆时针减小。

三、关于4-20MA电流发生器的输出阻抗匹配问题

输出的信号内阻必须满足以下要求

根据公式：I=U/R(电流=电压除以电阻)

所以你的电源电压除以你的信号内阻，就等于你的信号接收端所能产生的最大电流。

这样，我们的电流发发生器还有一定的内阻。

因此就得出这样一个公式：

供电电压/（客户的信号内阻+我们电流发生器的内阻)=输出的恒定电流

由于我们模块的供电是5-32V款电压。所以如果用的供电电压低，而客户的内阻又较大时，这样，我们产生的恒流就会不够。

下面给出我们模块的信号匹配要求：

24V供电时，信号内阻不得大于1000欧姆。

12V供电时，信号内阻不得大于500欧姆。

5V供电时，信号内阻不得大于200欧姆。

如果你的信号内阻大于以上参数，可以通过提高供电电压或减低信号内阻这2个办法，以解决恒流源的电流供应不足的问题。要注意的是供电电压不能提高到超过32V以上.

    如果你的信号接口不是通用型的，请与我们客服联系。

关于，模块的供电。我们这个是通用型的，配PLC,变频器，伺服都可以用，配这些产品时，我们模块取电的电压，要与你的接口匹配，如果不知道，可以先试5V，后试12或24V供电，在保证功能正常的情况下，能用低的就不要用高的。还有一个办法：一般来说，PLC,变频器，或伺服都有一个COM+、COM-电源输出接口，电源直接从这里取都是可以用的。我们模块的耗电电流在30MA以内，一般的设备都支持的了。
