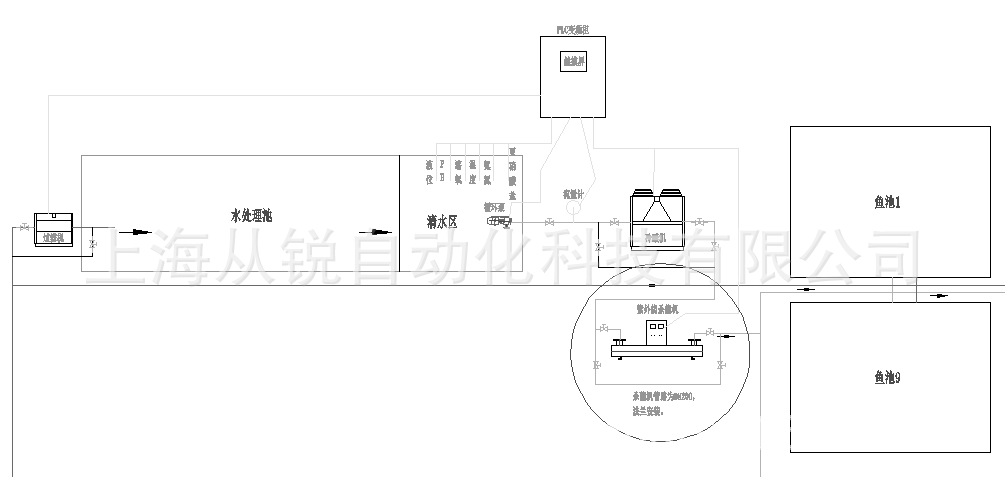

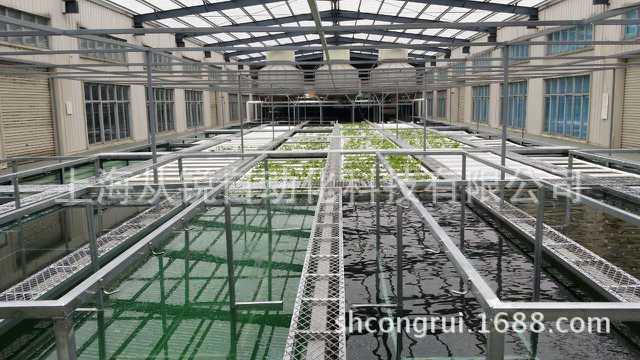

系统方案：                                                                                                          循环水养殖系统设置鱼池尺寸为4m*5m，深度问1.5m共计鱼池10个，分为1组，每组10鱼池进行循环水处理。每组循环水系统配有水处理系统，循环供水系统，紫外线杀菌系统，温度控制系统，增氧系统等。（具体参考后期详细设计）

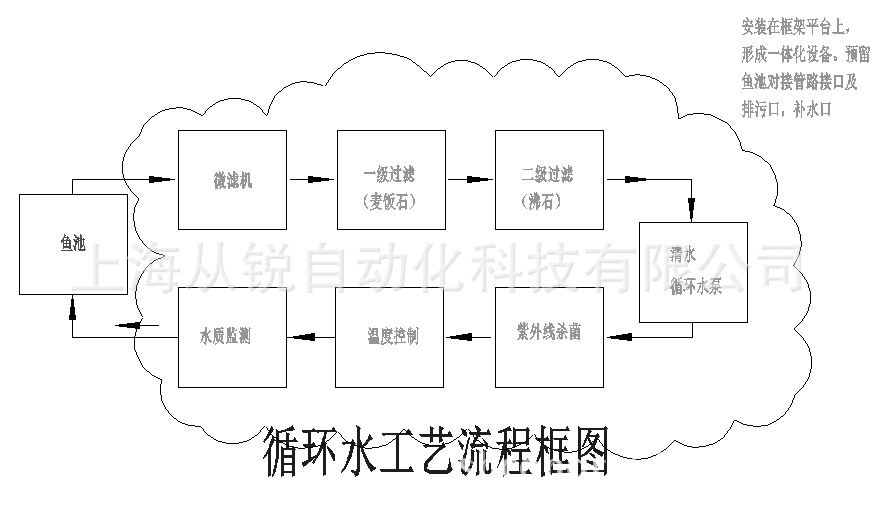

                                微滤机                                     →                                      一、二级过滤

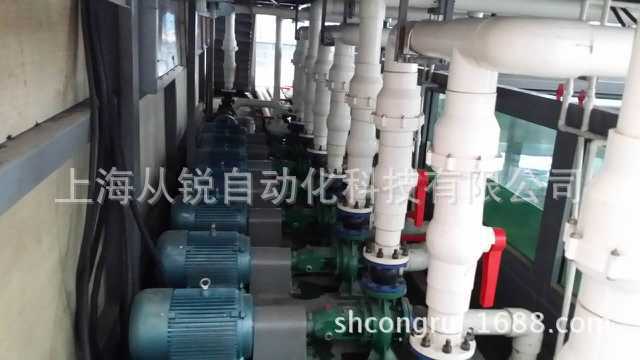

                                 清水循环水泵                               →                                                       紫外线杀菌


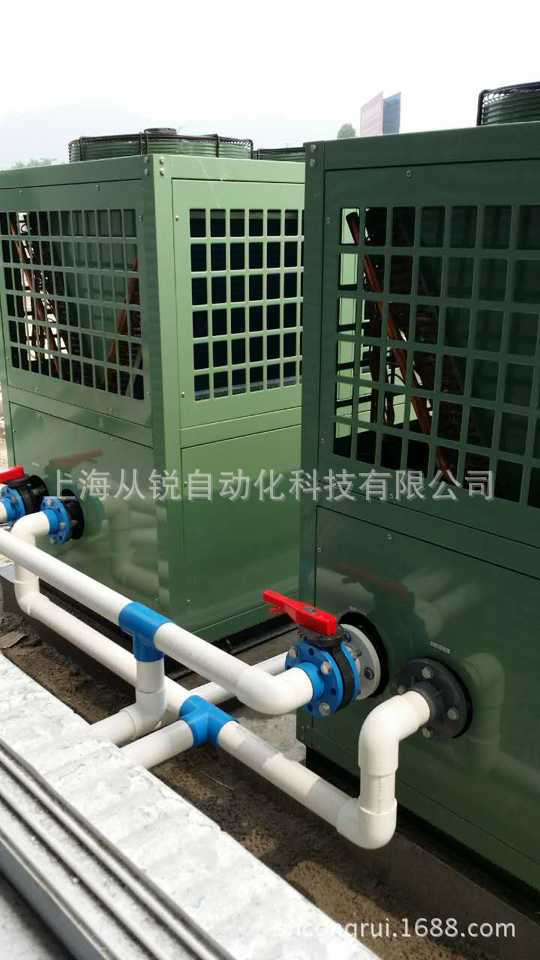

                           温度控制                                                 →                                      水质监测



                           循环水处理后鱼池

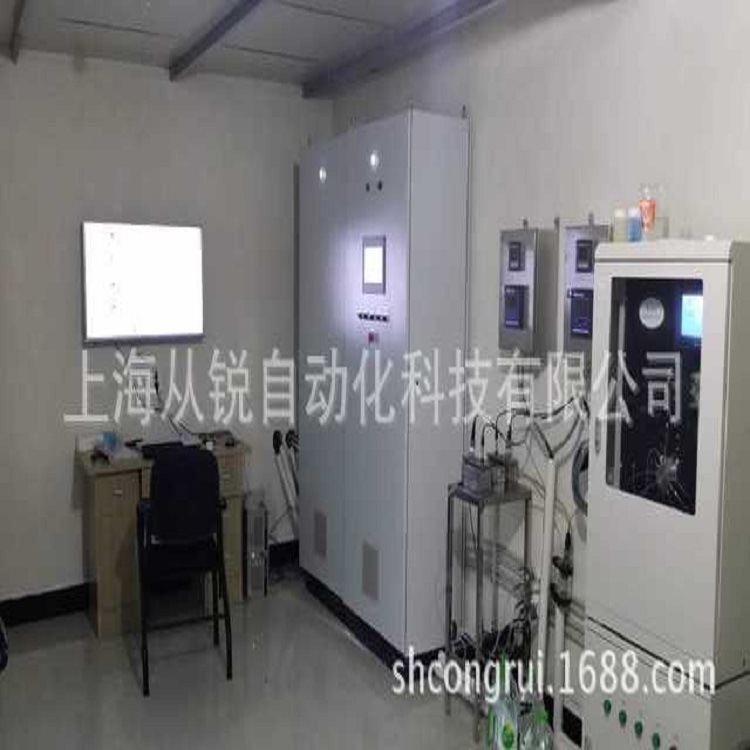

循环水系统硬件：

系统硬件采用德国西门子S7200PLC，西门子通讯模块以保证数据采集长期的稳定性

系统MCC柜采用ABB变频器，可靠地控制每组循环水处理流量。

上位机采用台湾研华工控计算机。数据传输采用工业级以太网传输。

 1、服务器软件：

（1）管理服务

管理服务是系统的控制中心，保障系统中所有设备、各种资源安全有效地运行与共享，包括应用管理、设备管理、服务器间连接与切换、用户管理、日志管理、客户端在线管理等。

 （2）软件架构

支持多级服务器管理构架，网络数据服务器软件对所有数据的管理。用户可以通过用户名和密码直接访问服务器上的数据。。

报表文件格式兼容Excel工作表文件，提供类Excel的绝大部分功能，包括：编辑功能、计算功能、图表功能等。

 支持图表显示自动刷新，可输出多种文件格式： Excel、TXT、PDF、HTML、CSV等。

可实现多层表头，可以实现报表嵌套，可以制作复杂的报表格式。

支持数据报警功记录及报警历史查询功能。

 具备打印、打印预览、页眉页脚打印功能，支持逐行打印。

  报表数据源支持实时数据库和各种关系数据库，可显示、处理实时和历史数据，可直接遍历关系数据库数据。

（3）仪表的选型要求

全厂的仪表采用先进的数字式仪表，整体的精度要求不低于1%；

现场安装的传感器和变送器必须提供全套完整的安装固定用支架、保护箱、安装材料及附件；

现场仪表的一般技术指标：

现场仪表具有在线式连续检测、自动运算、自动温度补偿、现场数字显示、故障诊断等智能化功能。

现场仪表使用的量程范围、材料、安装形式等都适宜生产现场长期连续在线测量。其特点是：可靠、稳定、易操作、易维护、耐腐蚀、寿命长、无公害等。

工作温度：-5~+50℃（传感器），-20~+55℃（变送器）

防护等级：IP68（传感器），IP65（变送器）

供电电源：220VAC +10% -15% 50Hz，或24VDC +10% -15%

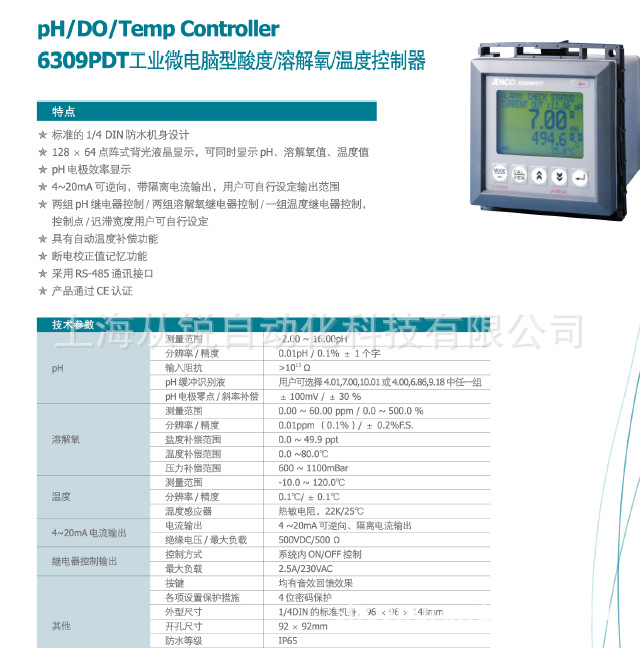

2、pH检测仪

（1）概述

CR系列PH计，采用经典的电化学原理，利用对溶液pH值变化敏感的测量电极和有恒定电位的参比电极所组成的工作电池实现了pH的在线测量。

功能完备，操作简便。仪表采用大屏幕图形液晶显示，同时测量和显示PH值和介质温度值，具有两路模拟信号输出以及现场总线通信接口。简便的中文操作菜单极大地方便用户使用。

①功能：用于测量、显示和变送水的PH值。

② 组成：pH复合传感器、变送器、连接电缆及安装所需全部附件。

③测量原理：经典的电化学原理，利用对溶液PH值变化敏感的测量电极和有恒定的参比电极所组成的工作电池来测量电势，从而利用待测溶液的PH值与工作电池的电势大小之间的线性关系来实现测定。

（2）传感器性能：

①电极类型：复合电极，温度自动补偿。

②测量范围：pH=0~14，-10～110℃。

③分辨率：0.01PH

④精确度：<0.05PH

⑤灵敏度：0.02pH

⑥温度补偿：-10.0～120℃自动补偿

⑦环境：温度0~+105℃

⑧电缆长度：屏蔽电缆10米，（其他长度可在订货中说明）

⑨安装形式：投入式

⑩连接方式：NPT3/4英寸外螺纹

11防护等级：IP68

（3）变送器性能：

① 显示：LCD液晶显示日期、时间、测量值、历史趋势线等

②现场设置：通过变送器按键完成

③ 环境要求：温度-20~+60℃；相对湿度＜95%，无冷凝

④防护等级：IP66

⑤供电电源：90~265V AC，50Hz

⑥信号输出：两路隔离4~20mA模拟输出（一路为PH值，一路为温度值）

⑦继电器输出：2个控制固体继电器输出

⑧数据存储：自动存储功能，断电数据保护

3、电极技术参数：

测量范围：0-14pH        温度范围：0-110℃

耐压：0.6MP             安装尺寸：上下3/4NPT管螺纹

材质：PPS

联接方式：低噪音电缆线直接引出

4、特   点：

采用固体电介质和大面积聚四氟乙烯液接界。不易阻塞，维护方便

长距离的参比扩散途径，极大的延长了电极在恶劣环境中的使用寿命

内置温度传感器(可根据用户要求选用Pt100,Pt1000或NAT等)

温度使用范围广，内置温度传感器，可用于防爆区域

新型设计的玻璃球泡，增加了球泡面积，防止内缓冲液中干扰气泡的生成，使测量更加可靠

采用PPS外壳，上下3/4NPT管螺纹，安装方便，不需要护套，节省了安装成本

电极集中pH、参比、溶液接地、温补于一体，

电极采用优质低噪音电缆线，可使信号输出长度大于20米以上、无干扰

5、溶解氧在线分析仪表

（1）概述

 6、氨氮在线分析仪

工厂化水厂养殖监测系统系统特点：
1、系统构成
  本系统利用传感器测量出水中相应的环境因子（如PH值，溶解氧，温度,盐度等），然后利用相应参数的在线仪表读出传感器传出的信号，并可将这些信号转化为数字信号或者模拟电流信号，传入现场PLC控制系统以及终端，再通过编制的软件实现数据整理和数据分析，并实施预警预报。
2、系统主要功能
  系统目前主要功能包括作为下位机的分析仪、现场CPU214 PLC控制系统和作为上位机的终端工控电脑应用程序的一部分，能监测多种水质参数：水温、酸度，含氧量等。
  使用分析仪来实现数据采集，分析仪的传感器测得原始数据，通过信号分析获得测量的参数值。鱼池每个点可放置一个或多个分析仪的传感器，各分析仪之间利用 485 网络连接，从而可将鱼池水环境的多项参数连续不断的采集起来。
  终端电脑和下位机的通讯采用的是"主－从"式通讯方式，上位机通过虚拟接口主动发出命令或数据，下位机被动响应。
  系统对鱼池水质分类，分别设定不同的标准参数，在采集到的鱼池参数超出标准时可进行报警，从而实现水质的实时监控。
  终端电脑上的软件对连接的鱼池水质可进行自动监测和手动监测。自动监测是对一组分析仪（也就是多个养殖池）根据设定的时间间隔，按顺序逐一进行数据采集，存入数据库，同时和标准值进行比较，进行监测；手动监测是根据设定的时间间隔对一个指定的分析仪进行数据采集，进行监测。
  在系统中还可对各个分析仪进行参数校正，以确保采集数据的准确有效；可修改分析仪的ID号，位置信息等，方便分析仪和数据信息的管理与使用。

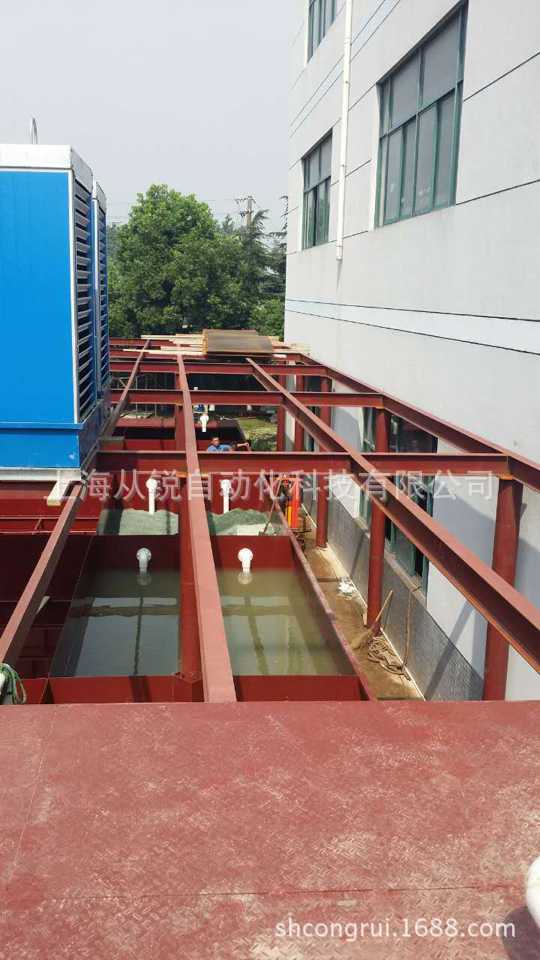

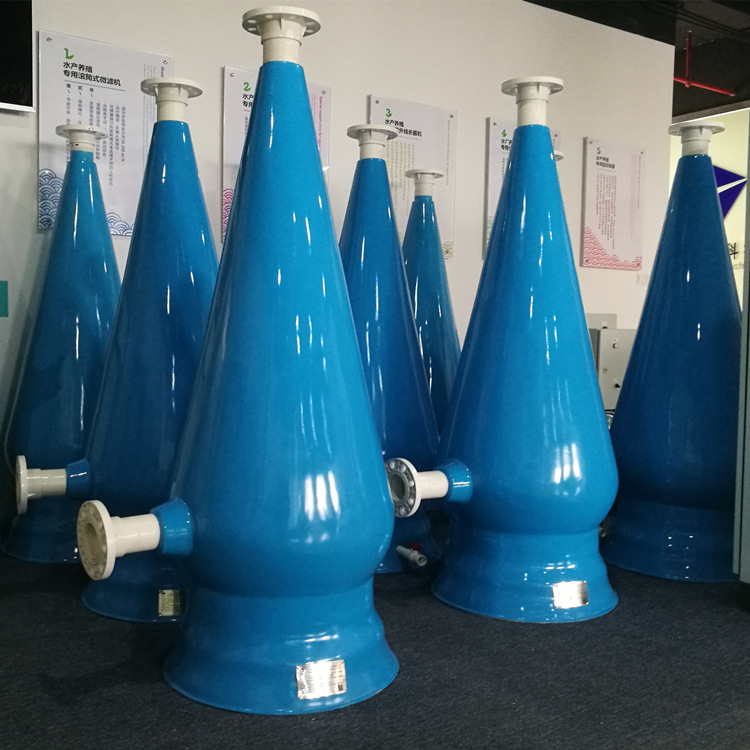

工厂化水处理循环系统

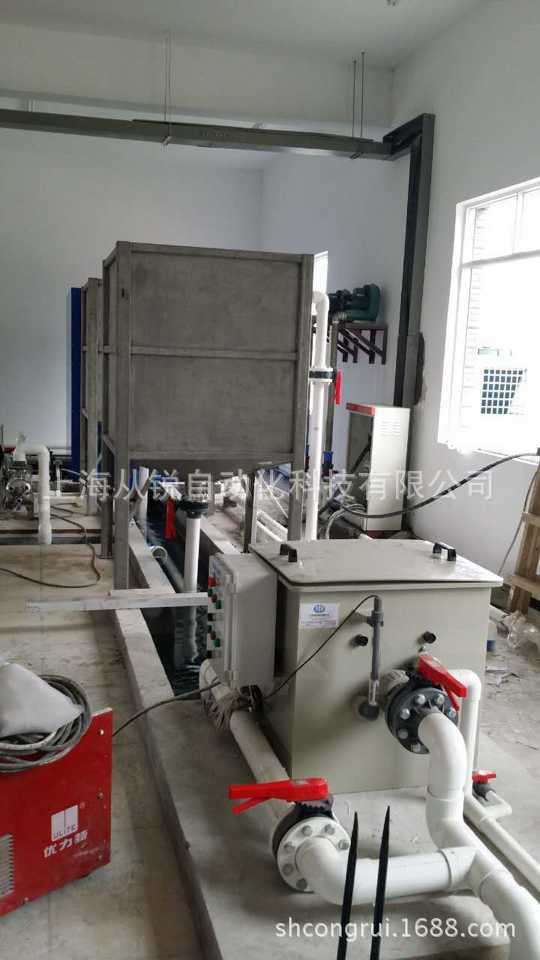

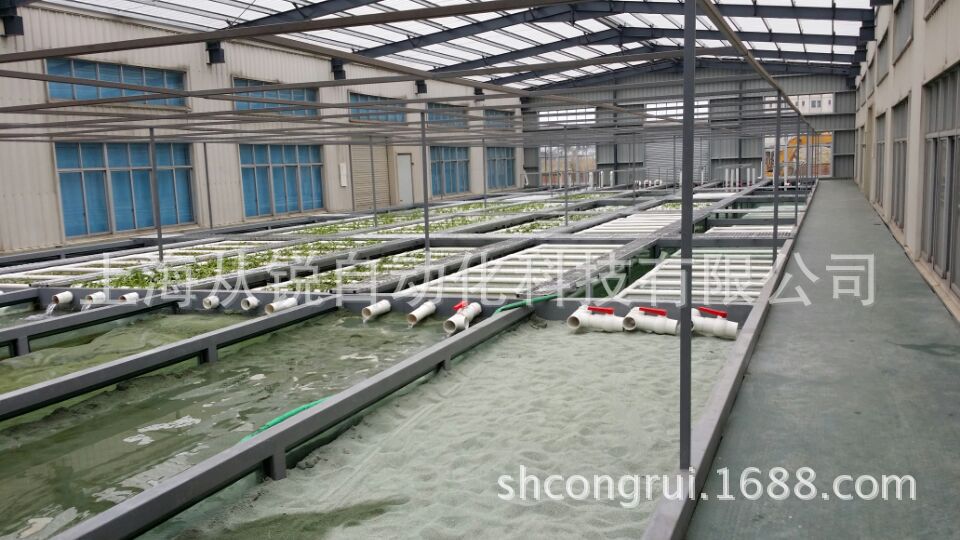

详见图片：

采用生物及生态过滤法消除氨氮及亚硝酸盐。用户可以自由设定循环水处理流量达到节约水，减少污染，达到高密度养殖的目的。
