Арт. 520526200

Поставка однолинейного прогрессивного гидравлического распределителя серии KJ, KM, KL.

Ссылка на оригинал

Спецификация:

KM-3

Продано за 30 дней:

7 шт.

Всего продаж:

1993 шт.

Минимальное количество для заказа:

1 шт.

Поставка однолинейного прогрессивного гидравлического распределителя серии KJ, KM, KL.

Ссылка на оригинал

Доставим до Москвы: 04.5 - 14.5

от 2 800.00 ₽ за 1 шт.

2 800.00 ₽

Для расчета доставки до Москвы обратитесь к менеджеру

Оптом

от 1 шт.

2 800.00 ₽

Описание

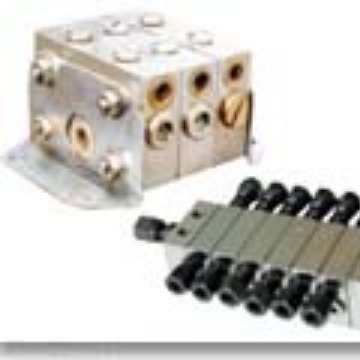

KJ、KM、KL系列单线递进式分配器，适用于润滑点密集、耗脂量不同，给油频繁单线集中润滑系统中，组成子母式分配系统实现分区控制进行润滑的场合。
KJ、KM、KL系列单线递进式分配器，它由中碳合金结构钢制造的供给体、端部体和3～8片根据设计需要所确定的给油量和出油口数的中间体组合而成。分配器的正常出口设置于分配器的两侧面，在上面还设置有预备出口，各中间体的出油口内均装有止回阀，能彻底防止因润滑点背压作用而产生润滑脂的逆流，保证了各出油口的给油量定量、准确。

二、技术参数

型式	KJ
活塞种类	5T		5S		10T		10S	15T	15S	10T
给油量ml/循环	0.082		0.164		0.164		0.328	0.246	0.492	0.164
出油口数	2		1		2		1	2	1	2
高压力	14Mpa 7Mpa
型式	KM
活塞种类	10S	15T	15S	20T	20S	25T	25S	30T	30S	35T	35S
给油量ml/循环	0.328	0.246	0.492	0.328	0.656	0.413	0.820	0.492	0.984	0.574	1.148
出油口数	1	2	1	2	1	2	1	2	1	2	1
高压力	21Mpa 10Mpa
型式	KL
活塞种类	25T	25S	50T	50S	75T	75S	100T	100S	125T	125S	150T	150S
给油量ml/循环	0.410	0.820	0.820	1.640	1.230	2.460	1.640	3.280	2.050	4.100	2.460	4.920
出油口数	2	1	2	1	2	1	2	1	2	1	2	1
高压力	21Mpa 10Mpa

适用介质为锥入度不低于265（25℃，150g）1/10mm的润滑脂或粘度等级大于N120的润滑油：
适用环境温度为-10℃～80℃。

三、动作说明

1、通过润滑泵加压送出的润滑剂，经供给口流入按图示箭头方向分别推动活塞A、B、C 动作。此时活塞A、B左腔在油压的作用下处在右位不动，活塞C右腔进入压力，油开始向左移动。
2、流入的润滑剂推动活塞C向左移动，左腔的润滑剂压向NO.1吐出口经外部配管送向润滑点。当活塞C运动至左极限时活塞B右腔开始进入润滑剂。
3、流入的润滑剂推动活塞B向左移动，左腔的润滑剂压向NO.2吐出口经外部配管送向润滑点。当活塞B运动至左极限时活塞A 右腔开始进入润滑剂。
4、流入的润滑剂推动活塞A向左移动、左腔的润滑剂压向NO.3吐出口经外部配管送向润滑点。当活塞A运动至左极限时活塞C右腔开始进入润滑剂。
5、流入的润滑剂推动活塞C向右移动、右腔的润滑剂压向NO.4吐出口经外部配管送向润滑点。当活塞C运动至右极限时活塞B左腔开始进入润滑剂。
6、流入的润滑剂推动活塞B向右运动、右腔的润滑剂压向NO.5吐出口，经外部配管送向润滑点。当活塞B移动到至右极限时活塞A左腔开始进入润滑剂。
7、流入的润滑剂推动活塞A 向右运动、右腔的润滑剂压向NO.6吐出口，经外部配管送向润滑点。当活塞A移动到至右极限时返回到初始1状态，继续重复上述动作。

四、外形尺寸

KJ-＊不带循环指示器和循环开关时尺寸参数表

形式	组合片数			A	B	C	供给口径	吐出口径	大吐出口数	重量kg
形式	L	M	E	A	B	C	供给口径	吐出口径	大吐出口数	重量kg
KJ-3	1	3	1	67.6	87.6	91.1	Rc1/8	Rc1/8	6	1.3
KJ-4	1	4	1	85.2	105.2	108.7			8	1.5
KJ-5	1	5	1	102.8	122.8	126.3			10	1.8
KJ-6	1	6	1	120.4	140.4	143.9			12	2.0
KJ-7	1	7	1	138	158	161.5			14	2.3
KJ-8	1	8	1	155.6	175.6	179.1			16	2.5

KM-＊不带循环指示器和循环开关时尺寸参数表

形式	组合片数			A	B	C	供给口径	吐出口径	大吐出口数	重量kg
形式	L	M	E	A	B	C	供给口径	吐出口径	大吐出口数	重量kg
KM-3	1	3	1	83.1	101.1	112	Rc1/8	Rc1/8	6	2.9
KM-4	1	4	1	103.5	122	133			8	3.5
KM-5	1	5	1	123.9	142.4	153			10	4.0
KM-6	1	6	1	144.3	162.8	173			12	4.6
KM-7	1	7	1	164.7	183.2	194			14	5.2
KM-8	1	8	1	185.1	203.6	214			16	5.7

KL-＊不带循环指示器和循环开关时尺寸参数表

形式	组合片数			A	B	C	供给口径	吐出口径	大吐出口数	重量kg
形式	L	M	E	A	B	C	供给口径	吐出口径	大吐出口数	重量kg
KL-3	1	3	1	125.6	141.6	168	Rc3/8	Rc1/4	6	11.1
KL-4	1	4	1	154	170	196			8	13.3
KL-5	1	5	1	182.4	198.4	225			10	15.5
KL-6	1	6	1	210.8	226.8	253			12	17.7
KL-7	1	7	1	239.2	255.2	282			14	19.9
KL-8	1	8	1	267.6	283.6	310			16	22.1

五、型号说明

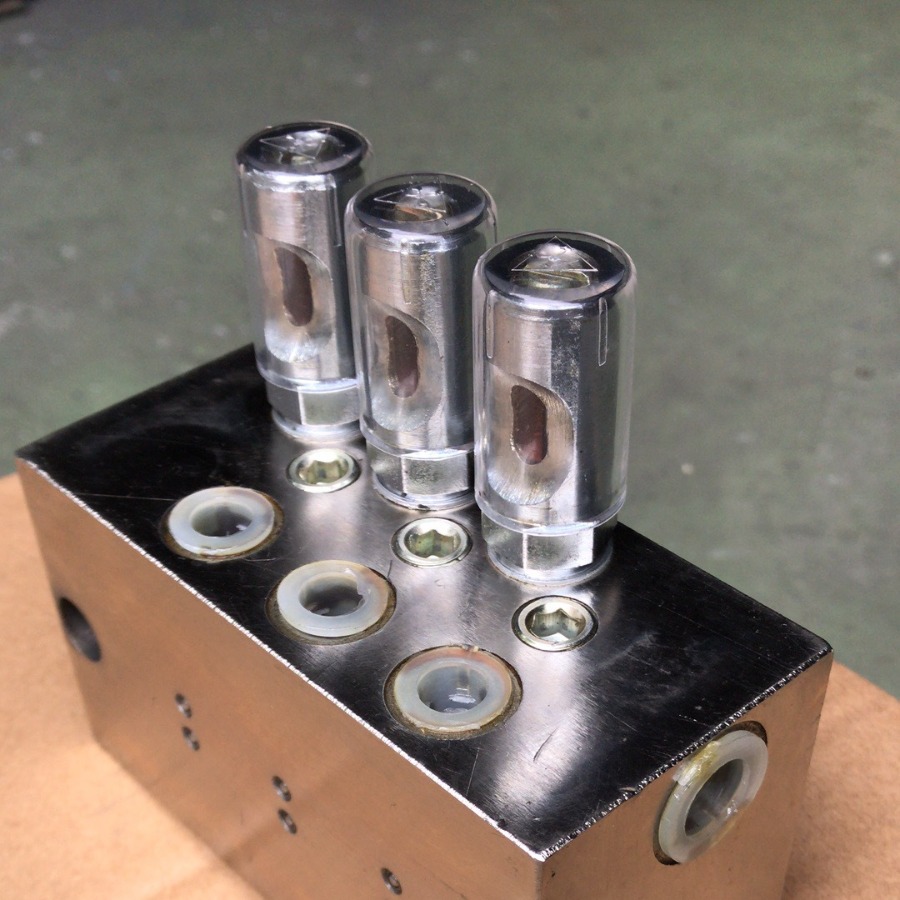

六、超压指示器
安装于分配器的预备出口，当润滑点或管路阻塞时，压力升高超过规定值时，指示器外部稍伸出。通过系统发出的故障信号，现场查找指示器有否伸出就可直接查到所阻塞的部位。

七、溢流指示器
安装于环境恶劣易发生阻塞部位的各分配器预备出口上，当润滑点或管路阻塞时，压力异常升高超过规定值时，分配器被阻塞点的所供脂从溢流口向外溢出，经查看溢流点即为被阻塞的故障点。
只适用于连续作业部位，不许影响其它分配器动作的场合。
吐出口标记说明：
T：为基本标准型，有二个出口分别从中
间体二侧出油。
S：只有一个出口（T 型二出口相通），油
量是T 型的二倍，左侧或右侧出油均可。
LC：没有左出口，从进油方向看左侧出口
与邻接的后一片出口合并油量。
RC：没有右出口，从进油方向看右侧出口
与邻接的后一片出口合并油量。
2C：没有出口，左右出口均与邻接的后一
片出口合并油量。

八、订货须知
订货时用完整的型号订购并提供联接示意图。
例：KM-3(15T+25T2C+30S)R

Характеристики

Номер заказа:

108

Обработка и настройка:

является

номер товара:

009

бренд:

Шалфей

Применимое оборудование:

Механическая смазка

Модель:

Однолинейный прогрессивный распределитель серии KJ, KM, KL (7~21МПа)

вид:

Сухая масляная смазка

вес:

12KG

Спецификация:

КМ-3

Заниматься ли исключительно поставками товаров для трансграничного экспорта:

нет
