Электрический клапан Yamano OM-1 Электрический привод Yamano SUNYEH Тайваньский оригинальный электрический привод Yamano

Описание

山野执行器

 “电动执行器参数表”

	名称	具体参数
	产品品牌	SUN YEH
	产品系列	OM-1
	缸体材料	铝合金粉体涂装
	结构形式	双活塞齿轮齿条式
	功率	100W
	动作行程	90°角行程
	可选附近	详情咨询025-87771411
	电路控制	开关型、调节型

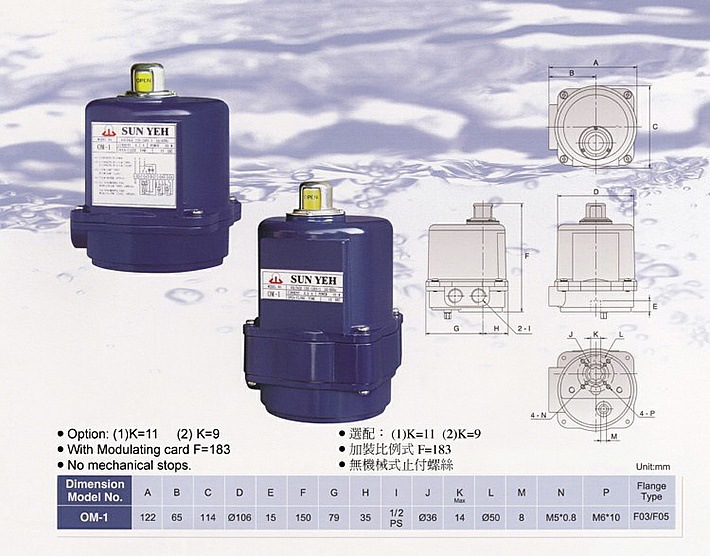

 “电动执行器尺寸参考表”

“电动执行器尺寸参考表”

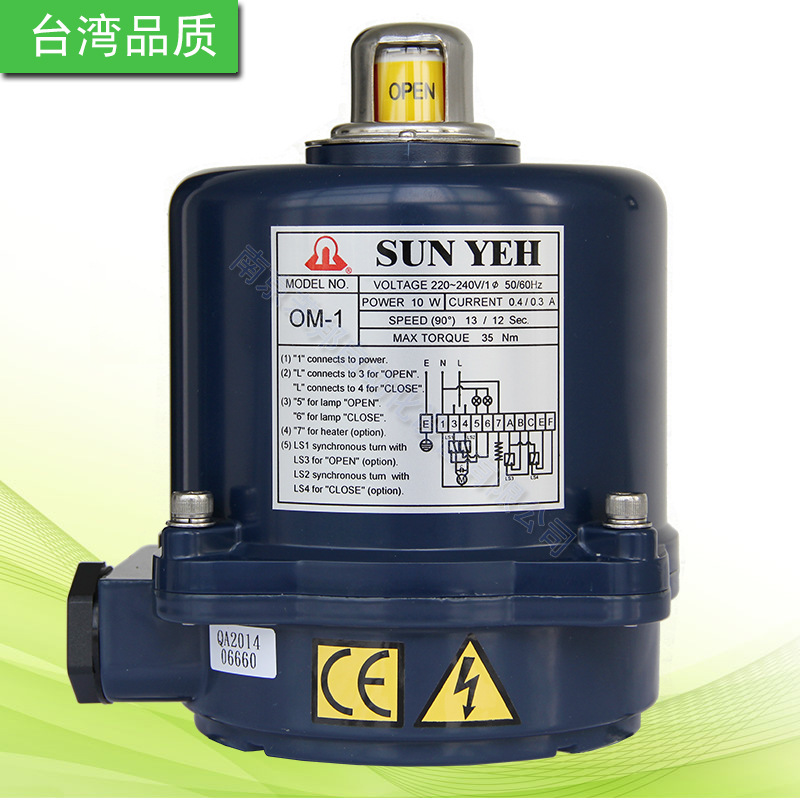

“电动执行器OM-1正面细节”

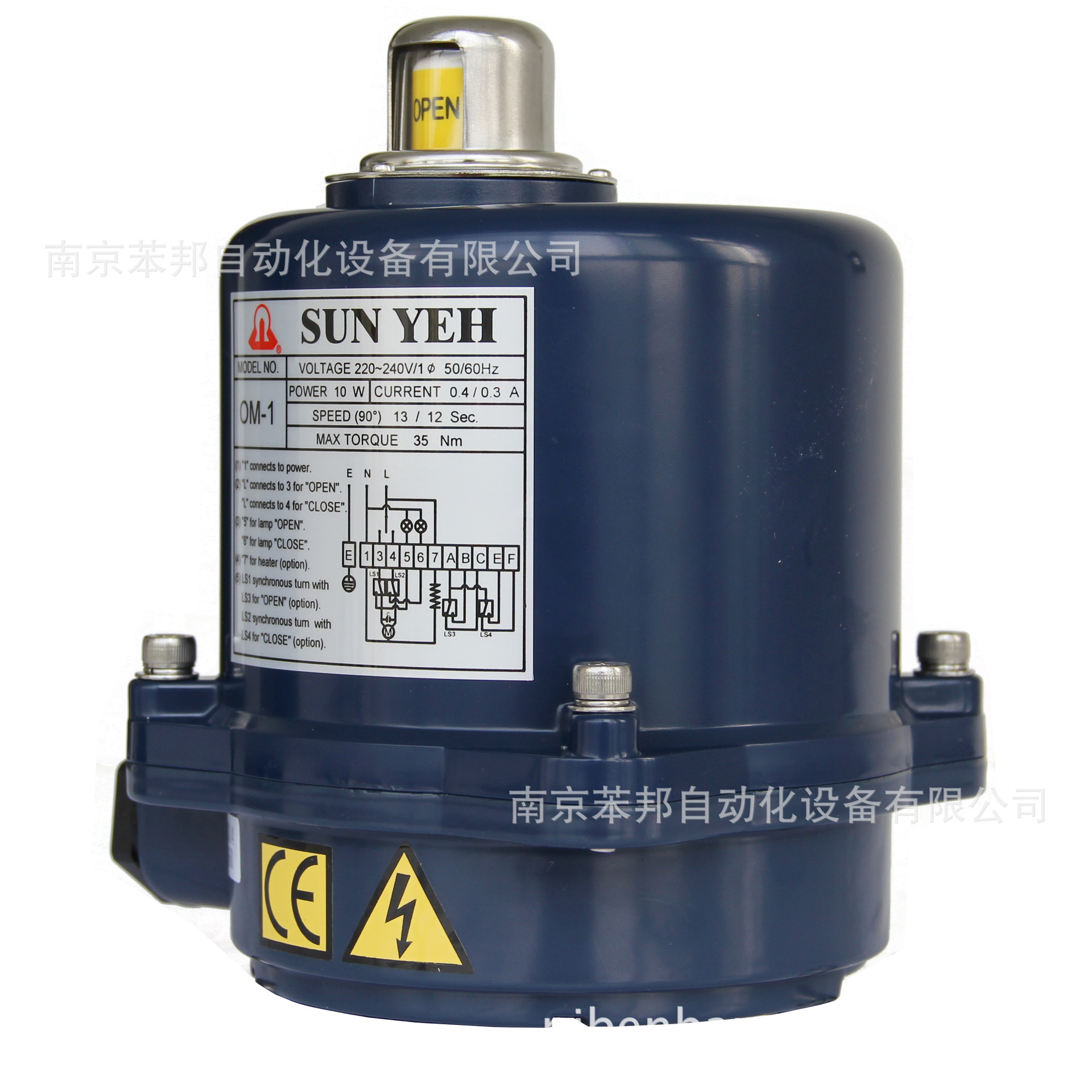

“电动执行器OM-1侧面细节”

“电动执行器OM-1侧面细节”

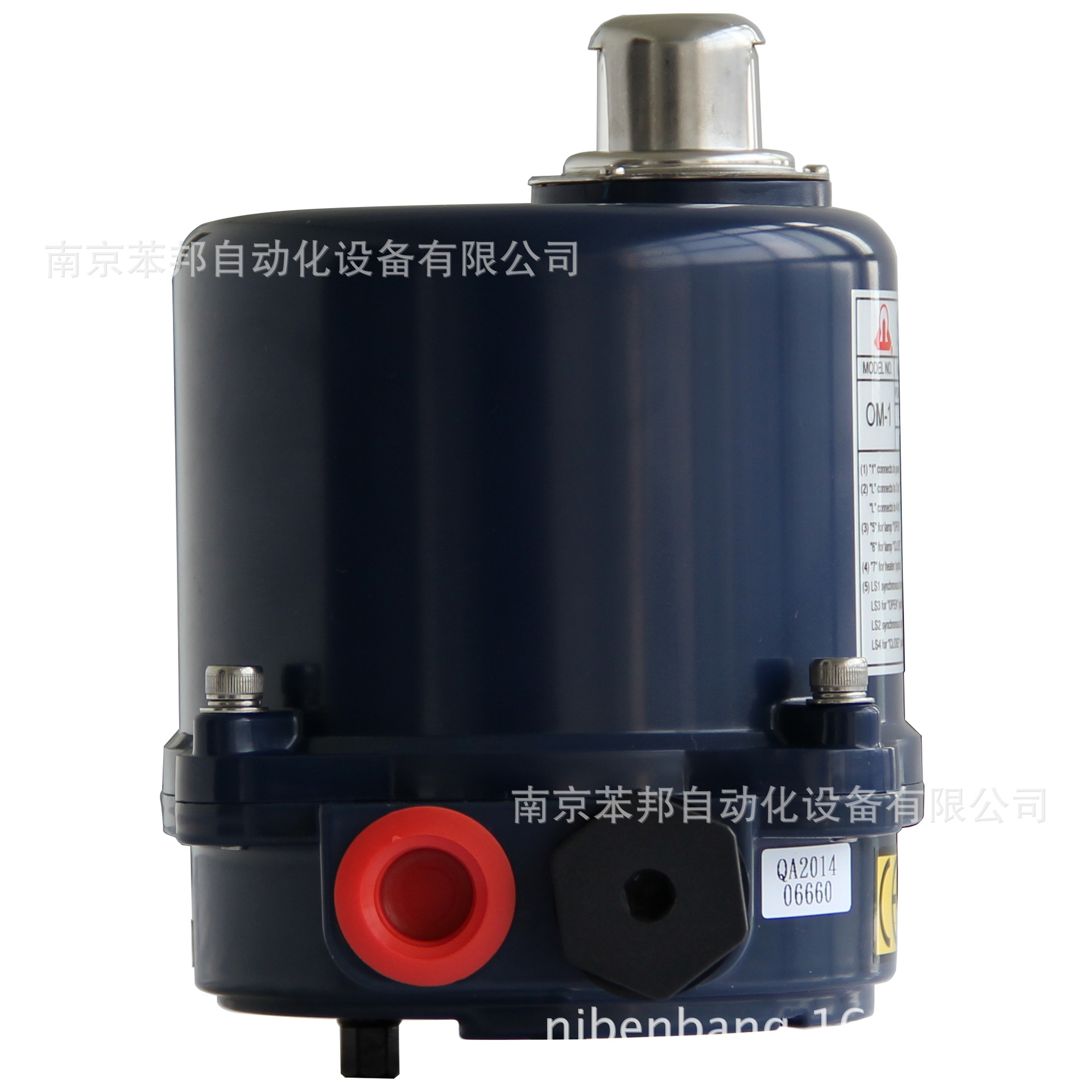

“电动执行器OM-1侧面接线位置和加黑色为手动扳手位置”

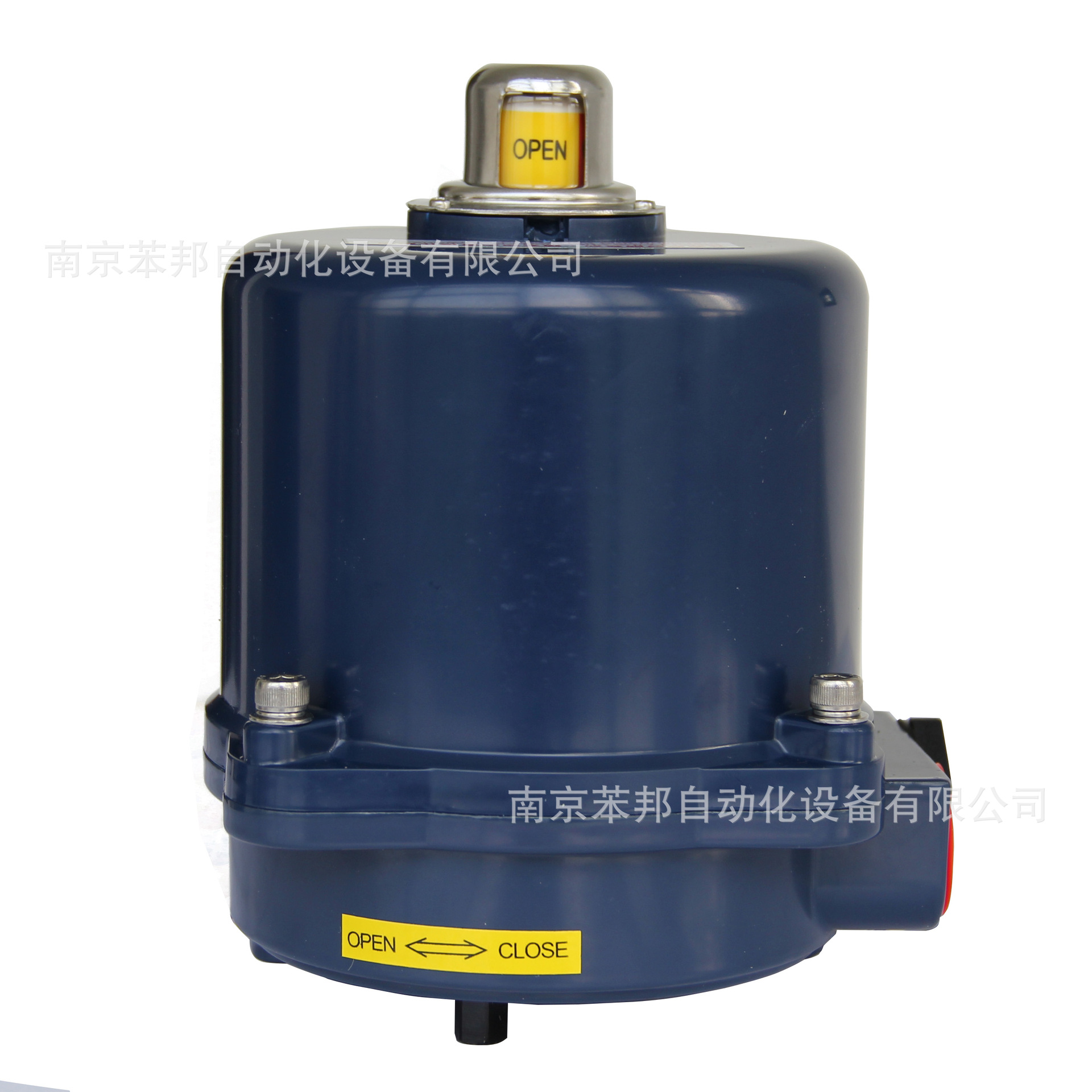

“电动执行器OM-1侧面细节”




 "台湾三野电动执行器产品特色"

 1、外壳：

（1）IP67：防水防尘密封等级

（2）NEMA 4X：防水防等级密封

（3）材质：铝合金粉体涂装

2、马达：

（1）标准感应式马达使用于30%启动频率之驱动器，75%启动频率时使用DC马达

（2）所有型号之马达皆是F等级

（3）内建温控保护装置（135℃）纺织马达过热烧毁

3、凸出型开度指示器：所有型号于外壳上方都装有连续机械装置至开度指示

4、手动装置：

（1）无离合器设计：当电流中断时，在无需使用任何辅助工具（例如：扳手、刹车等）的情况下，可利用手动操作直接转动手轮将阀门转至所需位置

（2）且当电源正常供应时，工作所人员不会因为误转手轮而产生人身伤害造成驱动器的故障

 5、齿轮组：

（1）高合金钢齿轮为避免阀回转具有自动锁闭的功能

（2）齿轮组已经涂抹有足够的抗高温润滑油

 6、工作条件：

 （1）环境温度-30---+65℃

 （2）湿度30%---95%

 7、认证：ISO9001，CE，CAS，RoHS

 8、应用领域：广泛用在石油、化工、天然气、电厂、冶金、水处理工程等领域

 9、消费电力；AC10W~300W

 关闭时间: 8sec / 58sec 0°~90°

 最大扭力：35~3500N-M，

 执行器电压：AC:1ψ110V、1ψ220V、3ψ220V、3ψ380V、3ψ440V、24V; DC24V，

 开度指示器：所有的型号在外壳上盖正上方都具有连续机械装置开度指示器

 10、选配项目：

 （1）加热器

 （2）不带电微动开关(2只)

 （3）电位计(1K Ohm or 5K Ohm)

 （4）现场操作器(现场/远程，开启/停止/关闭)

 （5）出线孔(标准：1/2”PS,选配：3/4”PF, 1/2”NPT)

 （6）扭力限制开关(2只)

 （7）4-20mA输出讯号板(输出4-20mA)

 （8）比例板。输出讯号：4-20mA，1-5V，2-10V输出讯号：4-20mA，1-5V

 （9）各式各样电压（12V AC/DC,24V AC/DC,110/220V 1 phase，110/220 V 3 phase，380 V，440V）

"产品型号特点"

    1、功能强劲：智能型、比例式、开关式、各类信号输出型应有尽有。
  2、体积小巧：体积仅相当于同类产品的35％左右。
  3、轻便宜人：重量仅相当于同类产品的30％左右。
  4、性能可靠：轴承牙口电器元件等关键零部件采用进口名牌产品。
  5、美观大方：铝合金压铸外壳、精细流畅、且可减少电磁干扰。
  6、精密耐磨：蜗轮输出轴一体化特殊铝合金锻造、强度高、耐磨性好。
  7、回差极小：蜗轮输出轴一体化、避免了键联结的间隙、传动精度高。

  8、安全保证：通过1500V耐压检测，F级绝缘电机，安全有保障。
  9、配套简单：采用单相电源、外接线路特别简单，也可做380V、直流电源。
  10、使用方便：免加油、免点检、防水防锈、任意角度安装。
  1、保护装置：双重限位、过热保护、过载保护（选装）。
  12、多种速度：全行程时间5秒、10秒、15秒、30秒、60秒、100秒等。
  13、防腐防锈：支架、联轴器、螺钉均采用不锈钢。
  14、智能数控：数字设定、数字整定、高度精确、自诊断、一机多能。
  15、集成一体：智能控制模块高度集成于电动装置本体中，无须外接定位器等。

台湾山野SUN YEH电动执行器：      山野机电工业股份有限公司创立于1986年，专业生产四分之一转、弹簧复归以及直线型电动驱动器，山野驱动器适用于球阀、蝶阀、栓塞阀、调节阀、闸阀等，并广泛运用于水位控制、温度控制、水处理、空调系统、化学工程、食品系统中。       无离合器的电动驱动器是山野产品的主要特色之一，在山野的研发之下，手动操作无需使用离合器或刹车等辅助工具即可顺利运转，此特已获得台湾、美国及中国大陆等国的专利书。      山野电动驱动器是建立于高品质的水平上，且获得ISO9001、CE、CSA（符合屋外使用标准）、RoHS认证，「完美是我们永恒的坚持」是山野一贯秉持的品质目标。 优点是能源取用方便，信号传输速度快，传输距离远，便于集中控制，灵敏度和精度较高，与电动调节仪表配合方便，安装接线简单。
