Donglian тепловой паяный пластинчатый теплообменник испаритель конденсатор EATB12

Описание

>我司生产钎焊板式换热器，用途广泛，调节冷暖，引导热能。

99.9%纯铜+316L/304L不锈钢，用料优质，价格合理，换热器全面执行ISO9001:2008/ISO14004:2004标准质量体系，通过CE、UL、RoHS等认证，为40多个国家和地区提供板换配套。

全检产品，欢迎广大企业前来咨询。

电话：18813800272（林小姐）

部分产品有库存，如非标准接管，请咨询客服。购买之前，请认真阅读下面的购买须知哦。

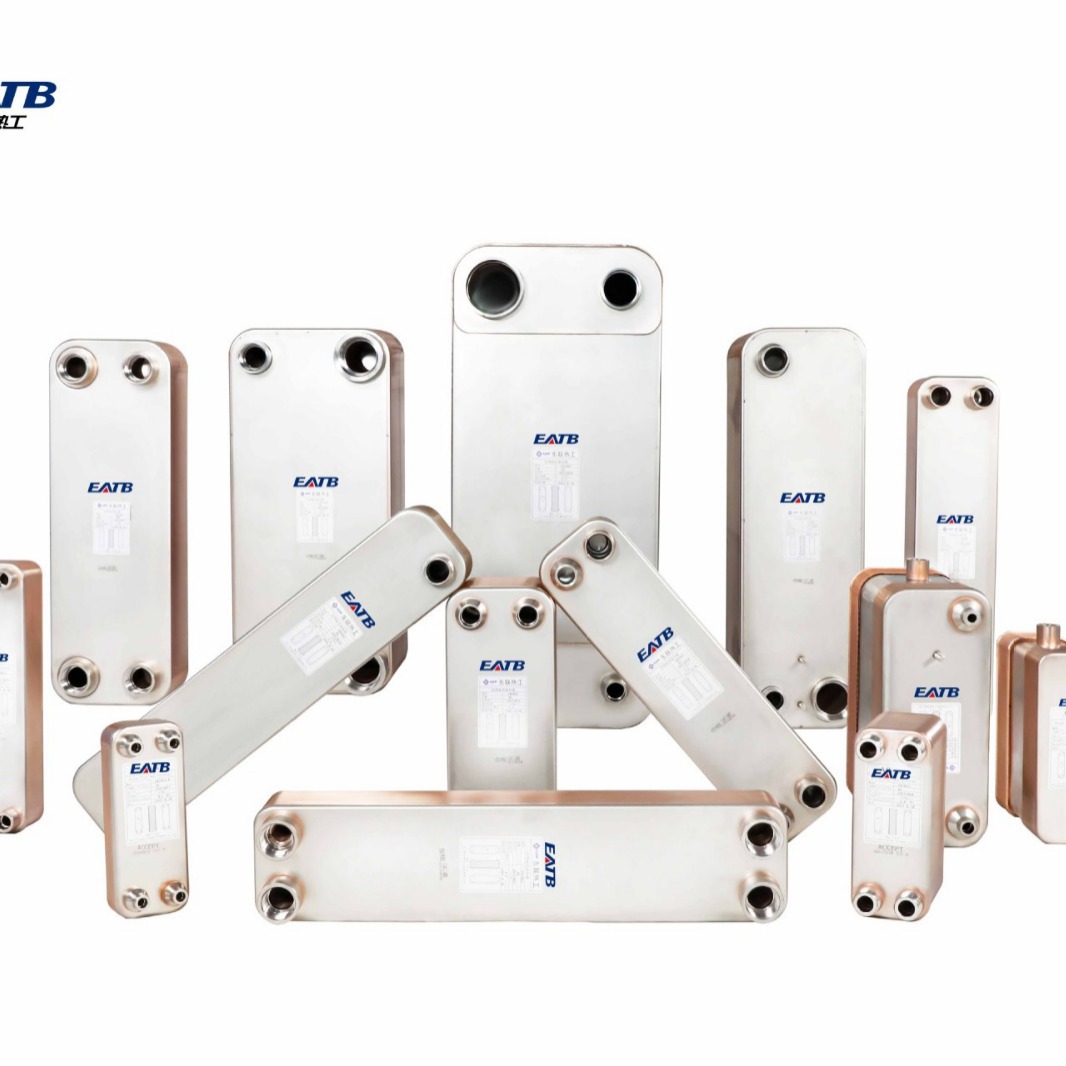

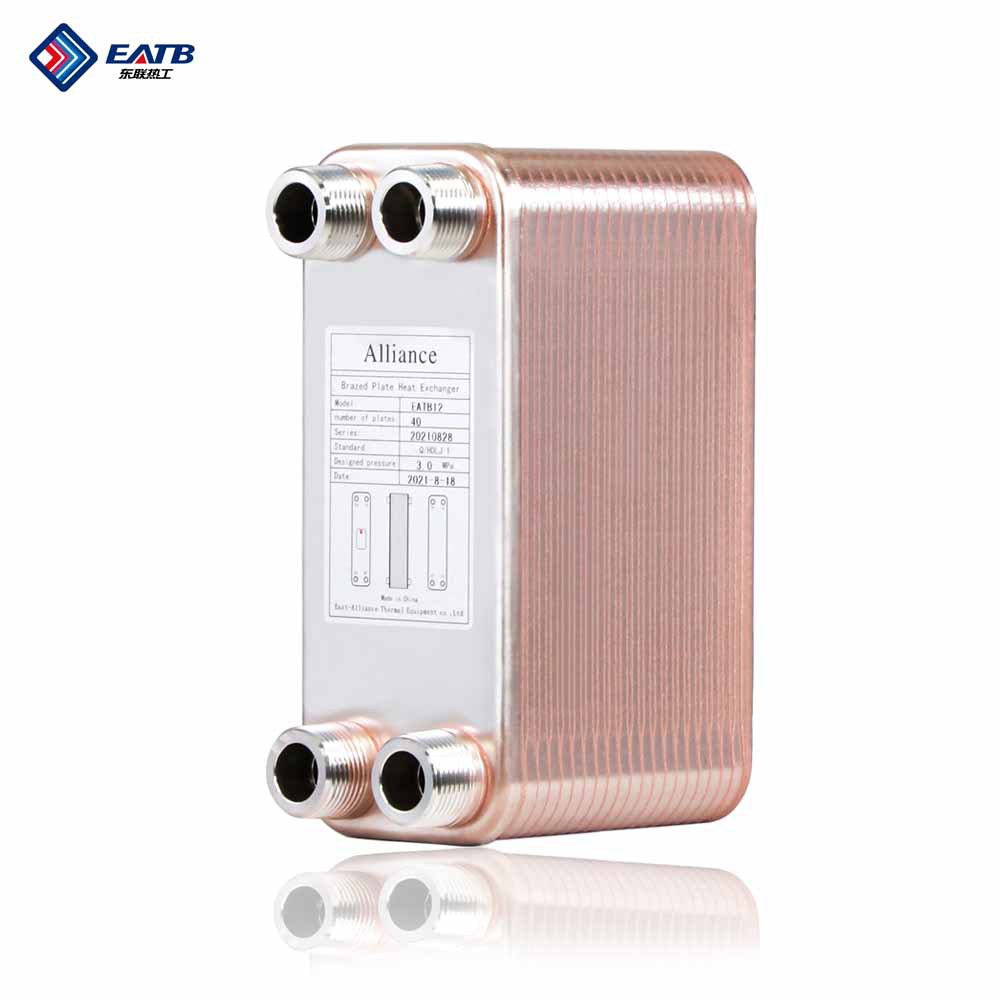

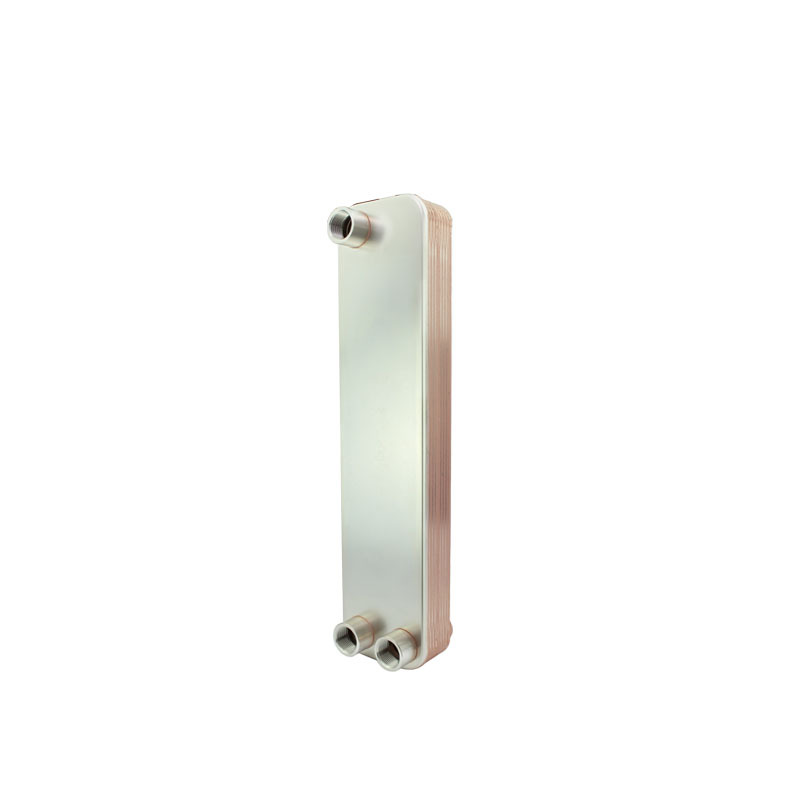

◎产品图片展示

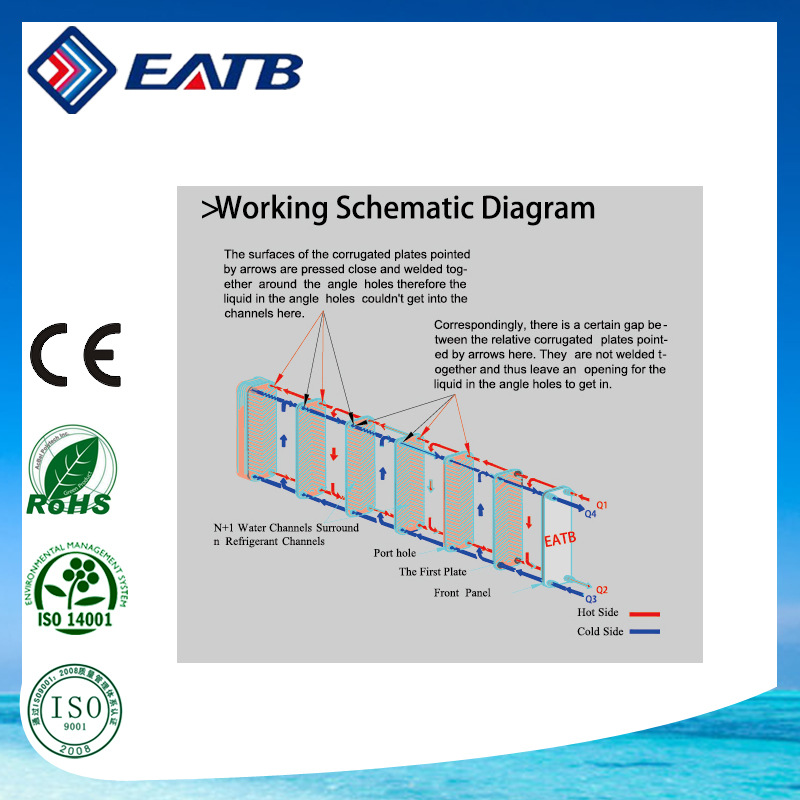

◎产品结构特点和工作示意图

钎焊板式换热器是密封垫板式换热器的升级。它是由shou、尾挡板及人字形波纹状板片组合而成，相邻板片的波纹板角朝向相反，板组

件间的波峰彼此交叉形成大量的接触点。通过真空钎焊，将钎焊材料熔化与基材形成合金，使板片间的每一个接触点都变成焊接点，

◎产品优点

>结构紧凑，容易安装
>重量轻，相当于管壳式换热器的20~30%
>经久耐用，能承受高温高压
>污垢系数低，高湍流降低了污垢系数，从而减少了清洗次数
>传热效率高，用水量少

◎东联热工 部分产品参数介绍

◎应用领域

>热泵机组：锅炉/蒸气
>冷水机组：制冷

>余热回收：医疗、食品、电子等高纯水的加热冷却

>润滑油等冷却、加热

>压缩气体等冷却、加热

>工业的其他应用

◎部分应用领域示意图

◎接管选配

我司提供数百种304接管型号，非标准尺寸或材质均可订做。

选用换热器接口，除说明采用接管的类型之外，还须说明该接管接口在换热器上的位置。接管接口在换热器前端板上的位置用Q1/Q2/Q3/Q4

表示；背后用H1/H2/H3/H4表示。东联热工用于空调的标准产品，端板左侧两个接管Q3/Q4为制冷剂进出口，右侧接管Q1/Q2

为水侧进出口。（如上面产品参数展示图所示）

>安装注意事项

换热器须有专门的支架固定，不能依靠接管做固定支架，以确保不会使连接管道受应力和引起震动。建议将钎焊板式热交换器放置

于台架上，并用金属夹板将其拉紧固定。不推荐使用软管连接水路，这容易导致压力震荡。

>使用注意事项

东联热工板式换热器比起传统的管壳式换热器，其重量轻、占地面积小、投资少、换热效率高、安装灵活、结垢易于清除等特点，及

其在供热工作中所起的作用，越来越受到供热企业的青睐。近年来，板式换热器逐步推广使用，以取代传统换热器。过水热、油

热，在国内有市场。但由于板式换热器流通截面较小，结垢后容易产生堵塞，使板式换热器的换热效率降低，当处于低

温结冰时，如果使用不当，会导致内水结冰，影响了设备的安全和用户的正常用热。因此，解决板式换热器的清洗，防止水垢的形成

和解决由于温度过低，防止内水结冰， 另外还有防腐蚀，这些是东联热工公司责无旁贷须解决的问题。

1、防止换热器内水结冰

任何换热器在温度低于摄氏度0度是换热器内的水都有结冰的可能性。换热器内水结冰，必将导致换热器结构破裂，以致引起换热

器泄露。蒸发器泄露还可导致压缩机损坏，后果比较严重，使用时应注意。

换热器内水结冰而冻坏换热器的危险可分为两类：

A．由于周围环境低温引起的结冰。例如蒸发器或水冷冷凝器放在室外，冬天温度低于0度，换热器就有可能冻坏。为了防止环境低

温导致换热器冻坏，使用热水器的设备须安装排水装置，不使用时应该把水放掉。使用时，让水不断循环加热。也可在水中加入乙

二醇防止水结冰。

B．对于内部原因引起的结冰，只可能出现于蒸发器的水侧。结冰的原因是制冷剂低于0度，可能是蒸发温度太低或吸气压力太

低。其他可能是蒸发器水温度太低、水流量太小或断水（管路堵塞）、制冷剂冲灌量太少导致蒸发温度太低。须根据具体情况分析。

蒸发器水侧结冰的防护：

a.  装置低压保护控制开关，以防吸气压力太低；

b.  装置膨胀阀后温度保护控制器，当阀后温度低于某一温度时，关闭压缩机；

c.  装置冷冻水出口低温保护控制器。温度敏感元件越灵敏越好，要装在水出口处的水中，不要装在管壁上，以免反应太慢，使控

制器不起作用；

d.  空调机组开机时，应该先开启冷冻水使之流动，然后再开启压缩机，并装置一个水流开关。当水流量太小时，发出警示或关闭压

缩机；

e.  应该注意避免控制器失灵或控制滞后。

2、污垢处理

热交换器在实际使用中，在其循环水侧污垢会渐渐增多，所以热交换器使用一段时间后应该对其进行污垢处理。而污垢的形成与水质

有很大关系。各地的水质差别很大，板式换热器应用场合不同，对水质的要求也不尽相同，因而很难确定水质的要求。用户可以

根据本地的实际水质情况加以解决，或水处理公司解决。

在日常维护保养过程中，请对一下问题予以重视：

a.  不可溶于水的固体（污浊水）

如水中含有沙子、杂草、树叶和各种纤维等不溶性固体，容易堵塞管道和热交换器。纤维杂物不可能通过换热器，一定要设法除掉。

颗粒杂物不能大于0.8mm，建议安装一个40~70目的过滤器。但过滤器须定期维护保养，清除杂物。

b.  可溶性水的物质。

水中的钙镁离子在某些条件下会沉淀并附着在换热面上，形成水垢，降低传热性能。水中钙镁离子浓度越大，水的温度越高，形成水

垢的可能性越大。水垢太厚会严重影响换热器的换热能力，有的甚至会堵塞换热器通道。任何一种换热器不该直接使用这种水，要预先进行水处理，减少水中钙镁离子的含量。等结了水垢再进行处理，将会事倍功半。

c.  清洗

根据钎焊板式换热器不同应用场合，可用不同方法来清洗。制冷用的冷却塔回路中的冷凝器，其水质较差，可用清洗、反冲洗或两者

组合除去污垢。如果污垢主要由沉淀作用造成，定期的现场反冲洗是简单的，也是有效选择。可是如果出现结水垢，则须进行

化学处理。可将中性或弱酸清洗剂用泵在大约两倍常规流量下反方向通过热交换器进行清洗。按与正常用的相反方向在系统中循环

（通常24小时）。系统清洗完后，应该用清水冲洗至少30分钟

3、防腐蚀

不锈钢对大多数的化学药品具有耐腐能力，但对氯离子的浓度比较敏感。为此，须限制其浓度在280PPM或更小（低于55摄

氏度）。并且水的PH值须保持在6~8之间。此外钎焊工艺中用的铜对强酸和氨比较敏感。所以在实际应用中，例如清洗换热器的

时候就不可以用盐酸作为清洗剂；例如换热器用于泳池的换热，其泳池水的氯离子浓度就不可以高出280PPM；又如换热器用于

某些化工、制药等行业，其流体介质也不可以含盐酸、硝酸等强酸和氨水溶液。

◎产品

由于板式换热器的属于定制类产品，生产，发货，运输，签收不同于一般的产品，请

大家购买前认真阅读以下说明，感谢大家的合作。

1、产品图片均为实物拍摄，确保实物产品与图片一致，但是由于受拍摄技术、光线、显示器等其他

因素的影响，收到的实物颜色与照片会有轻微色差，请以实物为准。

2、我司产品的证书均为权威机构认证，所销售的换热器，均为我司自主研发生产的，通过自动氦检

漏仪等检测仪器，全检，通过气压检测、气密性测试、外观检查等检验。

◎发货时间

现货发货时间，一般为产品拍下付款后2个工作日以内（如需现货，请咨询客服）。

订制产品的发货时间：换热器的生产周期一般为7个工作日，除非标的要求或量大，需要咨询客服，（订单一经下单，需要更改，请咨询客服，如已在生产中，则不允许更改，若无故中途退换货物，

需赔偿款项的30%。订制类产品的非标性，敬请谅解。）当完成生产，我司会第一时间通知您，并

再次确认发货地点，安排物流或快递发货。

◎运输

广东省内一般发快递，省外一般发物流，广东省内3000元及其以上均运费，省外5000元及其以上

包运费。（物流包邮是指我们发货到对方地方的物流公司的运费，送货上门属附加服务，其费用需要

由买家承担。）广东省内不足3000元，省外不足5000元的，具体运费可以咨询客服，会有及时的运

费报价，运费可以在下单时附加上去，也可以到付，详细要求，请咨询客服。根据路途远近不同，一

般是3到10天到货。另外，由于我们无法控制物流公司，偶然因天气、路况等因素造成货物延误，还

请买家多多理解！！

◎签收确认

我们的产品都是经过仔细的检查，而且严密包装之后发货的，请买家提货时要当面验货，为了

保障您的权益，签收前请仔细检查。验收货物时发现有数量不对或者运输严重受损请您不予签收，并

及时联系我们客服，并提供相关照片等证据说明，运输公司返还后我司将免费重新发货。请要仔

细检查，虽然我们的产品很结实，包装也很牢固，单件用多层泡泡袋和鸡蛋壳，再加纸箱包装， 多件

一般用木箱打包，但是也很难避免运输途中的意外发生，请务必检查清楚。运输过程中造成的货物损

失如不仔细检查，而直接签收，货运公司是拒赔偿的，这样会给您带来损失，还请您见谅！！

◎售后服务

如果您在选型、收货、安装使用等遇到问题，请联系我们，我们竭诚为您提供指导！如果在收

到货物后发现有质量问题（非人为，没使用）需要退货者，经确认我们无条件接受退换货物，并承担

相关的费用。如不是我司的原因引起的退货，买家需承担货运费用，并确保配件单据齐，不影响二

次销售。

江门市东联热工设备有限公司为广东东旭集团旗下子公司，是一家以研发、生产和销售钎焊板式换热器的港资企业，开发了无沉积式换热器和等阻力钎焊板式换热器等，持有多项自主专利，掌握钎焊换热器相关研发能力，具有自主知识产权，是科技部颁发立项的科技型中小企业技术chuang xin基金项目，是广东省民营科技企业和高新技术企业。

公司装备了全套自动冲压设备，全自动真空钎焊炉、自动氦检漏仪等相关生产、检测设备，有自主的产品模具开发设计及换热器设计能力。公司严格执行ISO9001:2015 & ISO14001:2015标准质量认证体系，具备特种设备制造许可证，通过UL、CE、RoHS认证。东联热工将以稳定的产品质量、诚心的经营信念，为合作伙伴提供服务，东联板换已为40多个国家和地区的用户提供配套。
